ECharts简介

官网文档

npm i echarts
npm i echarts vue-echarts
https://echarts.apache.org/

npm i v-charts echarts -S
https://v-charts.js.org/#/
在使用 echarts 生成图表时，经常需要做繁琐的数据类型转化、修改复杂的配置项，v-charts 的出现正是为了解决这个痛点。基于 Vue2.0 和 echarts 封装的 v-charts 图表组件，只需要统一提供一种对前后端都友好的数据格式设置简单的配置项，便可轻松生成常见的图表

慕课网文档

https://www.youbaobao.xyz/datav-docs/guide/guide/echarts-basic.html


ECharts 入门

入门案例：销售柱状图


  1. <!DOCTYPE html>
  2. <html>
  3.   <head>
  4.     <script src="https://cdn.jsdelivr.net/npm/echarts@4.7.0/dist/echarts.min.js"></script>
  5.     <style>
  6.       #chart {
  7.         width: 800px;
  8.         height: 400px;
  9.       }
  10.     </style>
  11.   </head>
  12.   <body>
  13.     <div id="chart"></div>
  14.     <script>
  15.       const chartDom = document.getElementById('chart')
  16.       const chart = echarts.init(chartDom)
  17.       chart.setOption({
  18.         title: {
  19.           text: '快速入门ECharts开发'
  20.         },
  21.         xAxis: {
  22.           data: ['食品', '数码', '服饰', '箱包']
  23.         },
  24.         yAxis: {},
  25.         series: {
  26.           type: 'bar',
  27.           data: [100, 120, 90, 150]
  28.         }
  29.       })
  30.     </script>
  31.   </body>
  32. </html>

思考：ECharts 的绘图流程是怎样的？

DETAILS

  1. 引入 js 库
  2. 编写渲染容器 DOM，添加 width 和 height 样式属性
  3. 获取渲染 DOM 对象
  4. 初始化 ECharts 对象
  5. 编写 option 参数
  6. 调用 setOption 完成渲染

    进阶案例：多 ECharts 实例

这是第二个 echarts 图表

  1. <!DOCTYPE html>
  2. <html>
  3.   <head>
  4.     <meta charset="utf-8">
  5.     <script src="https://cdn.jsdelivr.net/npm/echarts@4.7.0/dist/echarts.min.js"></script>
  6.     <style>
  7.       #chart {
  8.         width: 800px;
  9.         height: 300px;
  10.       }
  11.       #chart2 {
  12.         width: 800px;
  13.         height: 300px;
  14.       }
  15.     </style>
  16.   </head>
  17.   <body>
  18.     <div>这是第一个 echarts 图表</div>
  19.     <div id="chart"></div>
  20.     <div>这是第二个 echarts 图表</div>
  21.     <div id="chart2"></div>
  22.     <script>
  23.       const chartDom = document.getElementById('chart')
  24.       const chartDom2 = document.getElementById('chart2')
  25.       const chart = echarts.init(chartDom)
  26.       const chart2 = echarts.init(chartDom2)

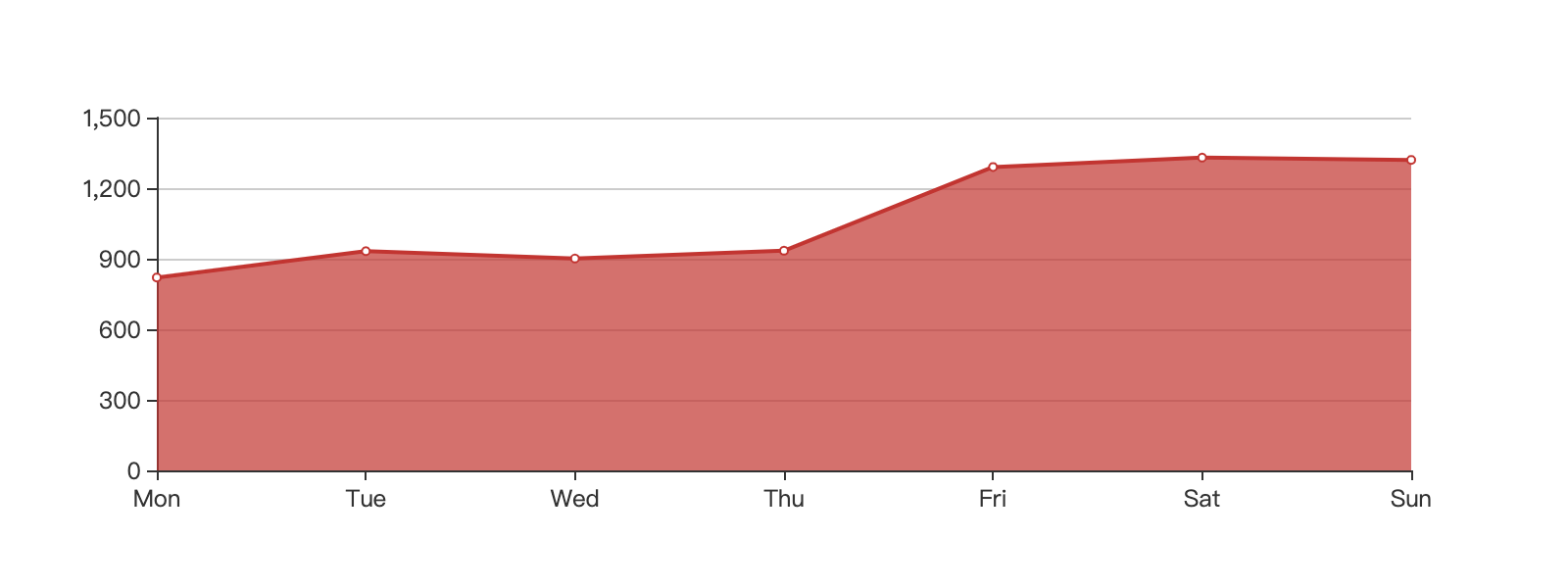

  27.       const option1 = {
  28.         xAxis: {
  29.           type: 'category',
  30.           boundaryGap: false,
  31.           data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
  32.         },
  33.         yAxis: {
  34.           type: 'value'
  35.         },
  36.         series: [{
  37.           data: [820, 932, 901, 934, 1290, 1330, 1320],
  38.           type: 'line',
  39.           areaStyle: {}
  40.         }]
  41.       };

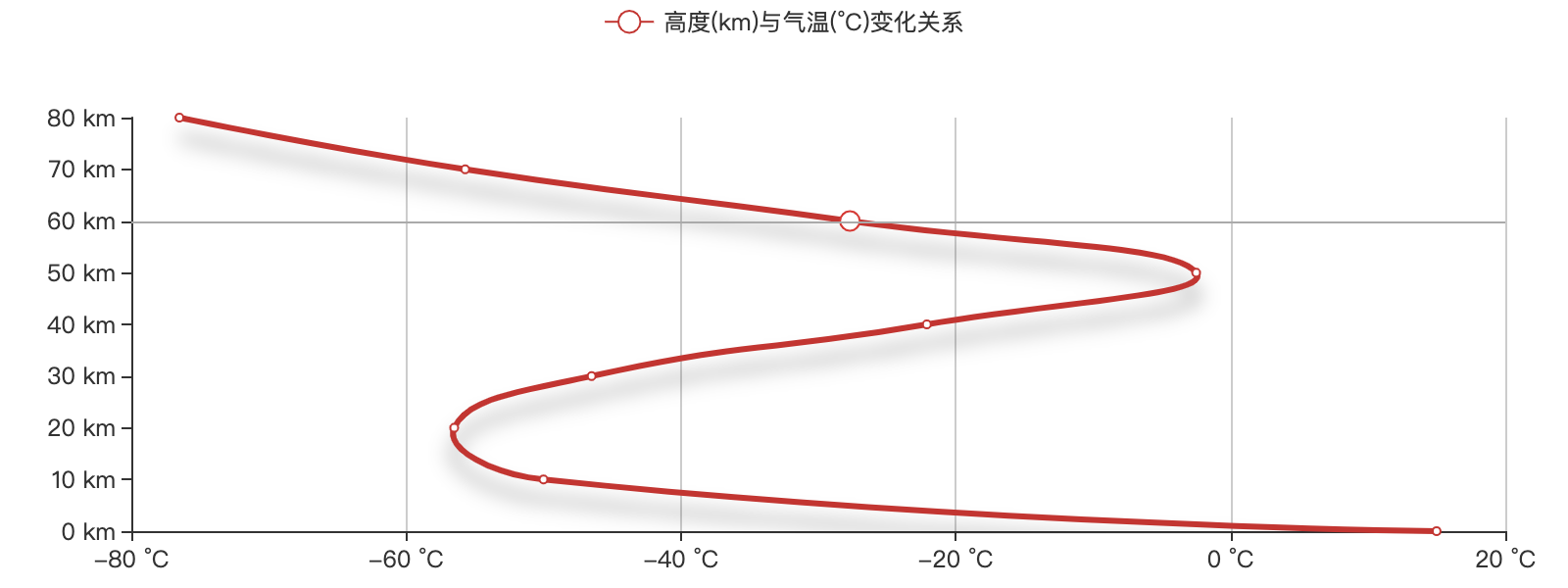

  42.       const option2 = {
  43.         legend: {
  44.           data: ['高度(km)与气温(°C)变化关系']
  45.         },
  46.         tooltip: {
  47.           trigger: 'axis',
  48.           formatter: 'Temperature : <br/>{b}km : {c}°C'
  49.         },
  50.         grid: {
  51.           left: '3%',
  52.           right: '4%',
  53.           bottom: '3%',
  54.           containLabel: true
  55.         },
  56.         xAxis: {
  57.           type: 'value',
  58.           axisLabel: {
  59.             formatter: '{value} °C'
  60.           }
  61.         },
  62.         yAxis: {
  63.           type: 'category',
  64.           axisLine: {onZero: false},
  65.           axisLabel: {
  66.             formatter: '{value} km'
  67.           },
  68.           boundaryGap: false,
  69.           data: ['0', '10', '20', '30', '40', '50', '60', '70', '80']
  70.         },
  71.         series: [{
  72.           name: '高度(km)与气温(°C)变化关系',
  73.           type: 'line',
  74.           smooth: true,
  75.           lineStyle: {
  76.             width: 3,
  77.             shadowColor: 'rgba(0,0,0,0.4)',
  78.             shadowBlur: 10,
  79.             shadowOffsetY: 10
  80.           },
  81.           data:[15, -50, -56.5, -46.5, -22.1, -2.5, -27.7, -55.7, -76.5]
  82.          }]
  83.       }
  84.       chart.setOption(option1)
  85.       chart2.setOption(option2)
  86.     </script>
  87.   </body>
  88. </html>

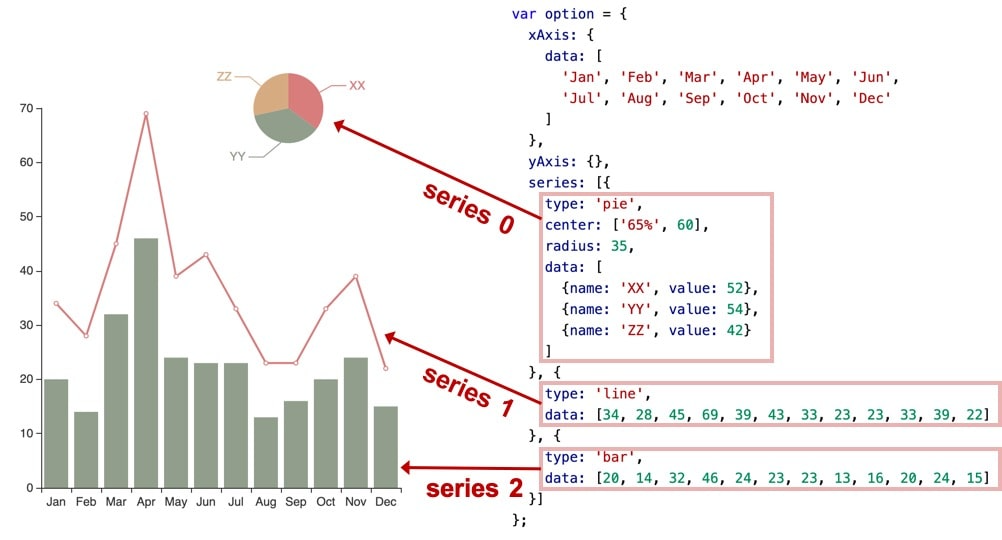

ECharts 基本概念: 系列

系列（series）是指：一组数值映射成对应的图

案例：多系列混合

DETAILS

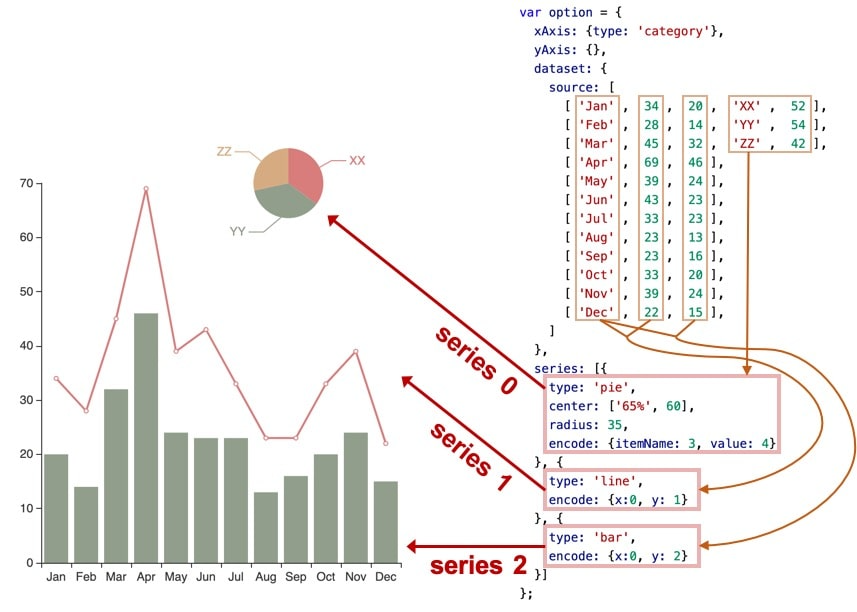

ECharts 4.0 新特性：dataset

ECharts 4 开始支持了 数据集（dataset）组件用于单独的数据集声明，从而数据可以单独管理，被多个组件复用，并且可以自由指定数据到视觉的映射。这一特性能将逻辑和数据分离，带来更好的复用，并易于理解。

案例：dataset 移植

DETAILS

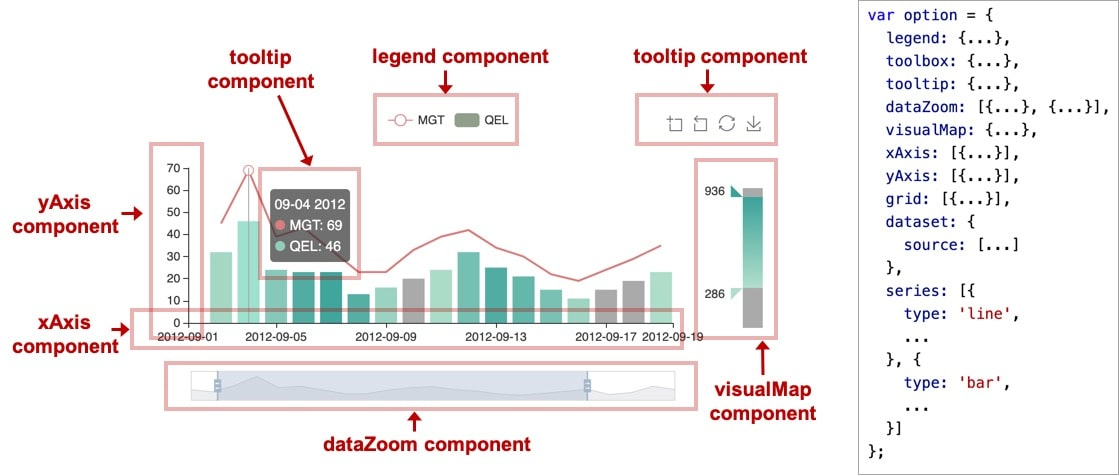

ECharts 基本概念: 组件

ECharts 中除了绘图之外其他部分，都可抽象为 「组件」。例如，ECharts 中至少有这些组件：xAxis（直角坐标系 X 轴）、yAxis（直角坐标系 Y 轴）、grid（直角坐标系底板）、angleAxis（极坐标系角度轴）…

案例：各种组件

DETAILS

ECharts 基本概念：定位

大多数组件都提供了定位属性，我们可以采用类似 CSS absolute 的定位属性来控制组件的位置，下面这个案例可以通过修改 grid 组件定位来控制图表的位置
DETAILS

ECharts 基本概念：坐标系

很多系列，例如 line（折线图）、bar（柱状图）、scatter（散点图）、heatmap（热力图）等等，需要运行在 “坐标系” 上。坐标系用于布局这些图，以及显示数据的刻度等等。例如 ECharts 中至少支持这些坐标系：直角坐标系、极坐标系、地理坐标系（GEO）、单轴坐标系、日历坐标系 等。其他一些系列，例如 pie（饼图）、tree（树图）等等，并不依赖坐标系，能独立存在。还有一些图，例如 graph（关系图）等，既能独立存在，也能布局在坐标系中，依据用户的设定而来。
一个坐标系，可能由多个组件协作而成。我们以最常见的直角坐标系来举例。直角坐标系中，包括有 xAxis（直角坐标系 X 轴）、yAxis（直角坐标系 Y 轴）、grid（直角坐标系底板）三种组件。xAxis、yAxis 被 grid 自动引用并组织起来，共同工作。

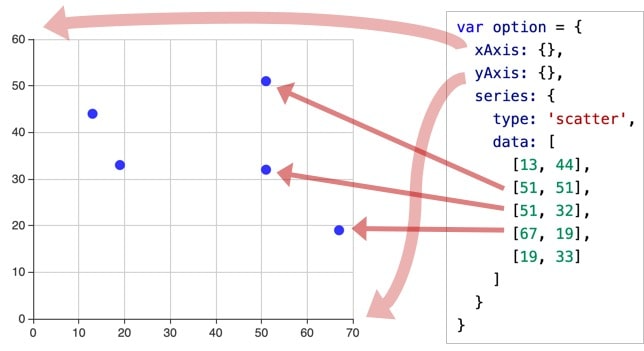

案例：散点图

我们来看下图，这是最简单的使用直角坐标系的方式：只声明了 xAxis、yAxis 和一个 scatter（散点图系列），ECharts 会为它们创建 grid 并进行关联：
DETAILS

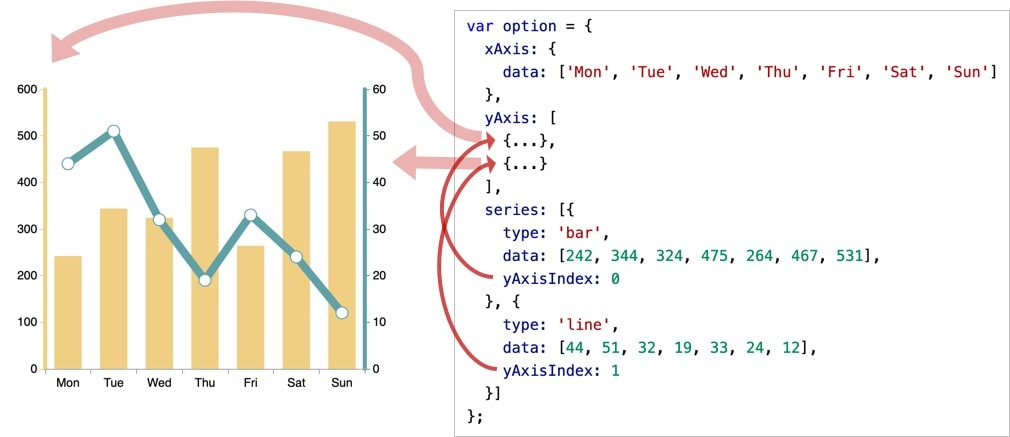

案例：双坐标系

再来看下图，两个 yAxis，共享了一个 xAxis。两个 series，也共享了这个 xAxis，但是分别使用不同的 yAxis，使用 yAxisIndex 来指定它自己使用的是哪个 yAxis：
DETAILS

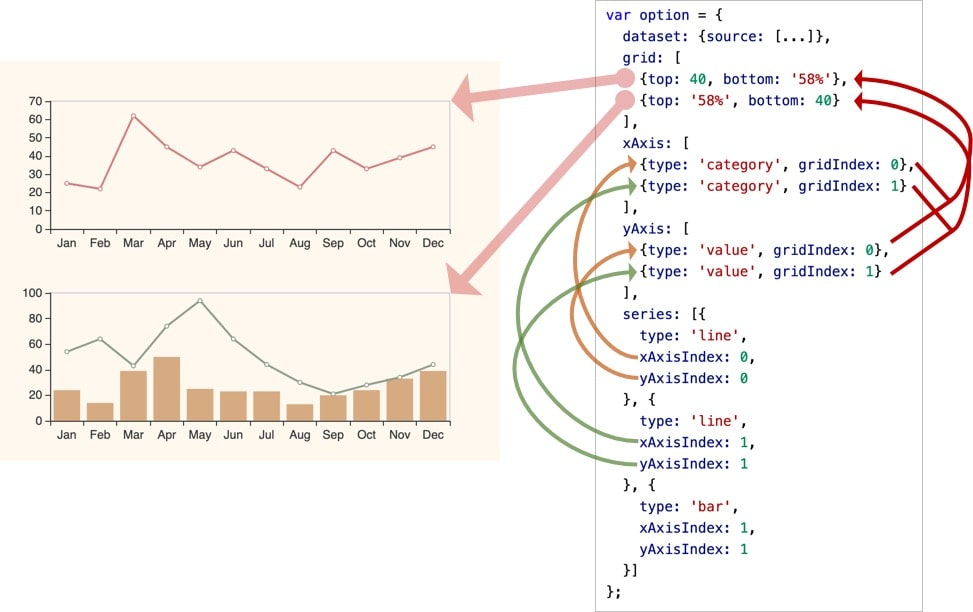

案例：多坐标系

再来看下图，一个 ECharts 实例中，有多个 grid，每个 grid 分别有 xAxis、yAxis，他们使用 xAxisIndex、yAxisIndex、gridIndex 来指定引用关系：
DETAILS
上次更新: 5/5/2020, 1:07:22 PM
