🍎4x09NSX-T3.0系列：第 9 部分 - 创建分段

⚽1、概述

NSX-T Data Center 中，分段是第 2 层虚拟域，分段之前称为逻辑交换机。

NSX-T Data Center 中共有两种类型的分段：

1. VLAN 支持的分段
2. 覆盖网络支持的分段(Overlay)

VLAN 支持的分段是作为物理基础架构中的传统 VLAN 实施的第 2 层广播域。这意味着两台不同主机上的两个虚拟机之间的流量（连接到同一个 VLAN 支持的分段）将通过两个主机之间的 VLAN 进行传输。由此产生的限制是，您必须在物理基础架构中置备相应的 VLAN，以使这两个虚拟机通过 VLAN 支持的分段在第 2 层上进行通信。

在覆盖网络支持的分段中，不同主机上的两个虚拟机之间的流量（连接到同一覆盖网络分段）的第 2 层流量由主机之间的隧道传输。NSX-T Data Center 实例化并维护此 IP 隧道，而无需在物理基础架构中进行任何特定于分段的配置。因此，虚拟网络基础架构将与物理网络基础架构分离。也就是说，您可以在不配置物理网络基础架构的情况下动态创建分段。

在覆盖网络支持的分段上发现的 MAC 地址的默认数量为 2048，可以通过 MacLearningSpec 中的 API 字段 remote_overlay_mac_limit 来更改每个分段的默认 MAC 限制。

您可以添加两种分段：支持覆盖网络的分段和支持 VLAN 的分段。

分段作为传输区域的一部分进行创建。

有两种类型的传输区域：VLAN 传输区域和覆盖网络传输区域。

在 VLAN 传输区域中创建的分段是支持 VLAN 的分段，在覆盖网络传输区域中创建的分段是支持覆盖网络的分段。

从 NSX-T Data Center 3.1.1 开始，通过服务接口在支持 VLAN 的分段上支持版本 4 DHCP 中继。在分段上仅支持一个 DHCP v4 中继或服务。

对于未连接到网关的独立分段，仅支持本地 DHCP 服务器。

对于需要 DHCP 服务器的 VLAN 分段，仅支持本地 DHCP 服务器。VLAN 不支持网关 DHCP。

⚾2、为T0路由器上行链路添加分段

1、点击网络>>分段>>添加分段

2、输入第一个上行链路分段名称，传输区域选择 TZ-VLAN，在VLAN处选择该上行链路的物理VLAN，点击保存。

3、按照上述方法，创建T0路由器的第2个上行链路分段

4、T0路由器的2个上行链路分段创建完毕，如下图所示

🥎3、为业务虚拟机创建分段

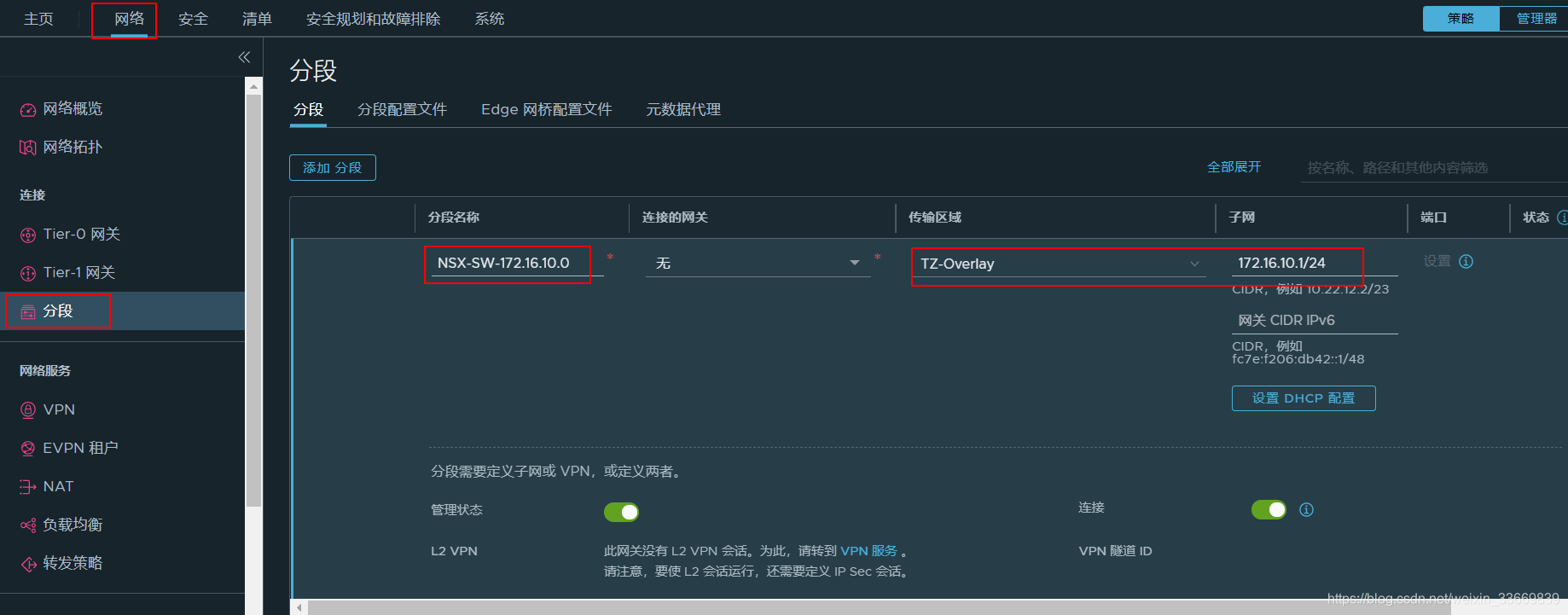

1、点击网络>>分段>>添加分段，输入分段名称，传输区域选择 TZ-Overlay，输入该分段的子网

2、分段创建完成，如下图所示
