- VCF其实很简单-如何关闭和开启VCF环境(整合架构)
- ">
- 因为需要调整环境,今天需要关闭整个VCF环境,所以借着这个机会整理下正确关闭和开启VCF环境的步骤。
- 之前文档的链接:
- VCF其实很简单-部署嵌套VCF实验环境-Part1
">VCF其实很简单-部署嵌套VCF实验环境-Part1 - VCF其实很简单-部署嵌套VCF实验环境-Part2
">VCF其实很简单-部署嵌套VCF实验环境-Part2 - VCF其实很简单-部署嵌套VCF实验环境-Part3
">VCF其实很简单-部署嵌套VCF实验环境-Part3 - VCF其实很简单-部署嵌套VCF实验环境-Part4
">VCF其实很简单-部署嵌套VCF实验环境-Part4 - 什么是整合架构
- ========================
- VCF支持两种架构:标准架构 (Standard Architecture)和整合架构 (Consolidated Architecture)。
- 标准架构中(下图左侧)会有专用的管理域,并且根据业务需求有独立的VI负载域。
- 整合架构中(下图右侧)只会有一个管理域,所有的管理和工作负载都在这个域里运行。管理主机和工作主机处于不同的集群内。
- ">
- 我的实验环境中,由于资源有限,因此使用的是整合架构。由于架构不同,因此两周架构的关闭和开启的步骤略有不同。如果使用VCF标准结构的话,请参考文章后面的文档链接。
- 准备工作
- ========================
- 记住管理域里ESXi主机的主机名和IP地址
- 记住管理域里vCenter,PSC,SDDC Manager在哪台的主机上运行
- 关闭VCF步骤
- ========================
- 关闭工作负载集群
- 1. 关闭工作负载集群中的虚拟机。
- 2. 检查工作负载集群的vSAN状态,确保没有不可访问对象,确保没有数据同步。
- ">
- 3. 把工作负载集群中的主机依次置于维护模式,选择不迁移任何数据
- ">
- 或者使用命令行:
- esxcli system maintenanceMode set -e true -m noAction
- 4. 确认所有主机进入维护模式
">- ">
- 5. 关闭所有主机,或者在每台主机上执行poweroff
- 关闭管理集群
- 1.检查管理集群vSAN状态,确保没有不可访问对象,没有数据同步。
- ">
- 2.按照下列顺序关闭Log insight虚拟机 (右键点击VM-电源 或者 命令行shutdown -h now)
- All vRealize Log Insight Worker nodes.
- The vRealize Log Insight Master node.
- 3.按照下列顺序关闭Operation Manager虚拟机
- All vRealize Operations Manager Remote Collector nodes.
- All vRealize Operations Manager Data nodes.
- The vRealize Operations Manager Replica node.
- The vRealize Operations Manager Master node.
- 4.按照下列顺序关闭vRealize Automation 虚拟机
- All vRealize Automation IaaS Distributed Execution Management (DEM) VMs.
- All vRealize Automation IaaS Proxy Agent VMs.
- All vRealize Automation IaaS Manager Server VMs.
- Note: Shut down the secondary IaaS Manager Server VM first; shut down the primary IaaS Manager Server VM second.
- All vRealize Automation IaaS Web Server VMs.
- Note: Shut down the secondary IaaS Web Server VM first; shut down the primary IaaS Web Server VM second.
- All vRealize Automation virtual appliances.
- The vRealize Automation IaaS SQL Server VM.
- 5. 关闭NSX Edge Service Gateway 虚拟机
- 6. 关闭NSX Manager 虚拟机
- 7. 关闭NSX Controller 虚拟机
- 8. 关闭vCenter虚拟机
- 9. 登录到相应的ESXi主机关闭PSC虚拟机
- ">
- 10. 登录到相应的ESXi主机关闭SDDC Manager虚拟机
- 11.SSH登录到每台ESXi主机,把主机置于维护模式,不迁移任何数据
- ">
- 或者使用命令行
- esxcli system maintenanceMode set -e true -m noAction
- ">
- 12. 确认所有主机进入维护模式
- 13. 关闭所有主机
- ">
- 或者执行命令poweroff
- ">
- 至此,关闭VCF操作完成。
- 开启VCF步骤
- ========================
- 开启的步骤基本上与关闭的步骤相反,具体如下:
- 1.开启工作负载域ESXi主机电源
- 2.开启管理域ESXi主机电源

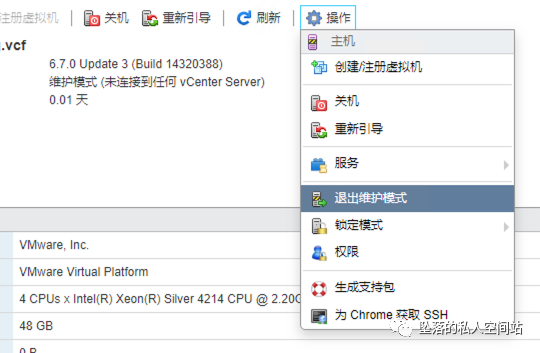

- 3.把管理域的所有主机退出维护模式
- ">
- 或者使用命令行
- esxcli system maintenanceMode set -e false
- esxcli system maintenanceMode get
- ">
- 4. 通过ESXi Client界面依次开启下列基础架构虚拟机
- SDDC Manager Utility VM.
- Platform Services Controller virtual appliances.
- vCenter Server for the management domain.
- SDDC Manager Controller VM.
- NSX Manager virtual appliance for the management domain.
- NSX Controller cluster virtual appliances for the management domain.
- NSX Edge Service Gateway virtual appliances.
- 5. 登录SDDC Manager-管理域,登陆vCenter,检查管理集群vSAN状态以及上述VM是否正常启动。
- 6. 按照下列顺序开启vRealize Automation 虚拟机
- The vRealize Automation IaaS SQL Server VM.
- All vRealize Automation virtual appliances.
- All vRealize Automation IaaS Web Server VMs.
- Note: Power on the primary IaaS Web Server VM first.
- All vRealize Automation IaaS Manager Services.
- Note: Power on the primary IaaS Manager Server VM first.
- All vRealize Automation IaaS proxy agents.
- All vRealize Automation IaaS Distributed Execution Management (DEM) hosts.
- 7. 按照下列顺序开启vRealize Operations Manager virtual虚拟机
- The vRealize Operations Manager master node.
- The vRealize Operations Manager master replica node.
- All vRealize Operations Manager data nodes.
- All vRealize Operations Manager remote collector nodes.
- 8. 按照下列顺序开启vRealize Log Insight 虚拟机
- The vRealize Log Insight master node.
- All vRealize Log Insight worker nodes.
- 9. 把工作负载集群主机退出维护模式,检查vSAN状态
- ">
- 10. 开启工作负载集群里的虚拟机。
- 至此整个VCF环境开启完成。
