🐃1、概述
Edge 网桥配置文件使 NSX Edge 集群能够提供到分段的第 2 层桥接。
创建 Edge 网桥配置文件时，如果将故障切换模式设置为主动，并进行故障切换，则备用节点将成为活动节点。故障节点恢复后，它将再次成为活动节点。
如果将故障切换模式设置为非主动，并进行故障切换，则备用节点将成为活动节点。故障节点恢复后，它将成为备用节点。
通过在备用 Edge 节点上运行 CLI 命令 set l2bridge-port state active，可以手动将备用 Edge 节点设置为活动节点。该命令只能在非主动模式下应用。否则，将出现错误。
在非主动模式下，当在备用节点上应用此命令时，它将触发 HA 故障切换，当在活动节点上应用时，它将被忽略。
当配置基于 Edge 的桥接时，在为 Edge 集群创建 Edge 网桥配置文件后，虚拟机中运行的 Edge 节点需要执行一些额外的配置。
请注意，不支持在同一 Edge 节点上两次桥接一个分段。但是，可以将两个 VLAN 桥接到两个不同 Edge 节点上的同一分段。
🐄2、前提条件
NSX Edge 集群是具有两个 NSX Edge 传输节点。
🐅3、Edge网桥配置文件

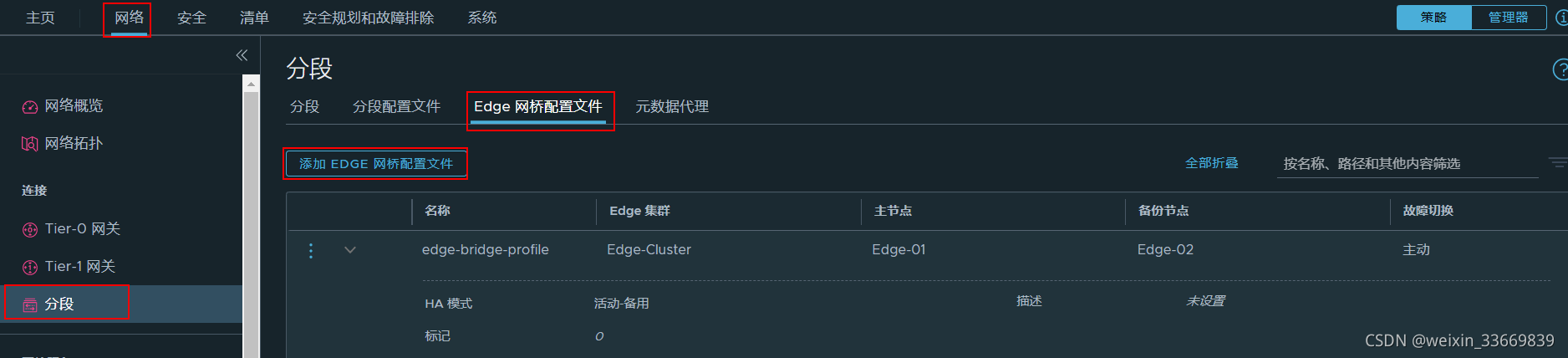

①导航到【网络】-【分段】-【Edge网桥配置文件】，点击添加EDGE网桥配置文件
②输入Edge网桥配置文件名称，选择一个Edge集群，分别选择一个Edge主节点和备节点，故障切换模式保持默认为主动，点击保存配置。
🐆4、创建分段
①导航到【分段】，点击添加分段
②输入分段名称，连接的网关选择【无】，传输区域选择【TZ-Overlay】
③下拉找到Edge网桥，点击右侧的设置按钮
④点击【添加EDGE网桥】
⑤下拉选择刚刚配置的Edge网桥配置文件，在传输区域处选择【TZ-VLAN】,VLAN处输入物理网络的VLAN ID（对应VDS上的PortGroup 的VLAN ID），点击应用，保存。
🐇5、将虚拟机网络迁移至NSX网络(N-VDS)
①选择虚拟机，右键编辑设置，将网络适配器更改为刚刚创建NSX交换机，点击确定。

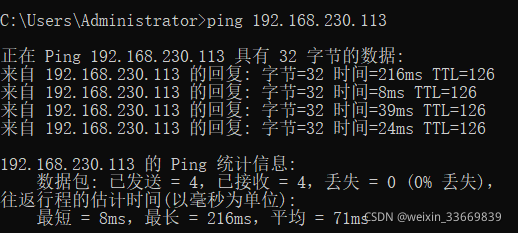

②从外部ping虚拟机网络，能通说明配置正确。
🐈6、Edge桥接的其他配置
①Edge 虚拟机位于 VSS 端口组上
此选项适用于 Edge 虚拟机连接到 VSS（vSphere 标准交换机）时。您必须启用混杂模式和伪信号。
在端口组上设置混杂模式。
在端口组上允许伪信号。
运行以下命令，在运行 Edge 虚拟机的 ESXi 主机上启用反向筛选器：
esxcli system settings advanced set -o /Net/ReversePathFwdCheckPromisc -i 1
然后，按照以下步骤在端口组上禁用和启用混杂模式：
编辑端口组的设置。
禁用混杂模式并保存设置。
再次编辑端口组的设置。
启用混杂模式并保存设置。
共享同一组 VLAN 的同一个主机上没有任何其他端口组处于混杂模式。
活动和备用 Edge 虚拟机应位于不同的主机上。如果它们位于同一个主机上，吞吐量可能会下降，因为 VLAN 流量需要同时转发至处于混杂模式的两个虚拟机。
②Edge 虚拟机位于 VDS 6.6.0（或更高版本）端口组上
此选项适用于 Edge 虚拟机连接到 VDS (vSphere Distributed Switch) 时。您必须运行 ESXi 6.7 或更高版本以及 VDS 6.6.0 或更高版本。
通过使用 VIM API DVSMacLearningPolicy 并将 allowUnicastFlooding 设置为 true，使用选项“允许单播泛洪”在端口组上启用 MAC 学习。
③Edge 虚拟机位于 VDS 6.5.0（或更高版本）端口组上（同1）
此选项适用于 Edge 虚拟机连接到 VDS (vSphere Distributed Switch) 时。您需要启用混杂模式和伪信号。
在端口组上设置混杂模式。
在端口组上允许伪信号。
运行以下命令，在运行 Edge 虚拟机的 ESXi 主机上启用反向筛选器：
esxcli system settings advanced set -o /Net/ReversePathFwdCheckPromisc -i 1
然后，按照以下步骤在端口组上禁用和启用混杂模式：
编辑端口组的设置。
禁用混杂模式并保存设置。
再次编辑端口组的设置。
启用混杂模式并保存设置。
共享同一组 VLAN 的同一个主机上没有任何其他端口组处于混杂模式。
活动和备用 Edge 虚拟机应位于不同的主机上。如果它们位于同一个主机上，吞吐量可能会下降，因为 VLAN 流量需要同时转发至处于混杂模式的两个虚拟机。
[
](https://blog.csdn.net/weixin_33669839/article/details/120047269)
④Edge 虚拟机已连接到 NSX-T 分段
如果 Edge 部署在安装了 NSX-T 的主机上，则 Edge 可以连接到 VLAN 分段并使用“MAC 学习”，这是首选的配置选项。
导航到网络 > 分段 > 分段配置文件，以创建新的 MAC 发现分段配置文件。
单击添加分段配置文件 > MAC 发现 > 。
启用 MAC 学习。这还将启用未知的单播泛洪。保持泛洪选项处于启用状态，以便在所有场景下均可正常桥接。
导航到网络 > 分段，以编辑 Edge 使用的分段。
单击菜单图标（3 个点）并选择编辑，以编辑分段。
在分段配置文件区域中，将 MAC 发现配置文件设置为上面创建的配置文件。
[
