🌛3x11 变形金刚外传：-T1SR承载负载平衡器用例

在之前连续几篇分享中，我向各位演示了如何利用分级逻辑路由器实现跨KVM和vSphere、跨逻辑与物理网络的三层互访。在谈及逻辑路由架构设计的时候，我建议将负载平衡器(后文称LB)、网络地址转换(NAT)等通过Tier1级别的逻辑路由器(后文称T1LR)实现。在这种架构设计下，Tier0级别的逻辑路由器(后文称T0LR)可以采用Active-Active架构来满足带宽利用率的最大化。并且，一般在分级架构中，Tier0级别扮演的更多是运营商级别的角色；Tier1级别扮演的更多是租户级别的角色；在T1LR级别实现包括LB在内的网络功能虚拟化(NFV)，更能贴近通过运管平台纳管NSXDC实现网络与安全自动化的场景。

在今天的分享中，我将向各位演示如何在T1级别部署负载均衡器实现3-Tier-App的最终交付。

0x11：配置负载平衡器

======================

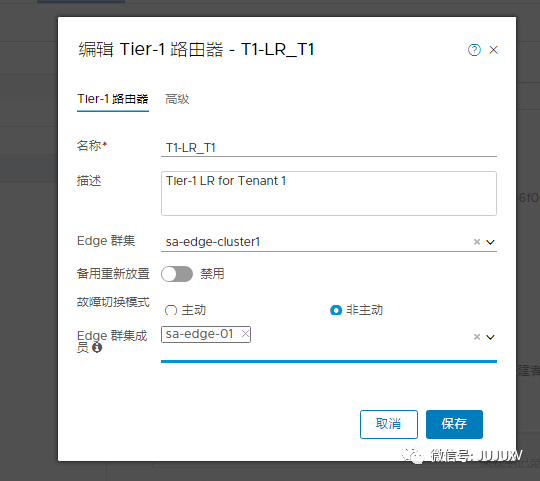

编辑Tier1逻辑路由器设置

为Tier1逻辑路由器关联一个Edge群集，产生一个Tier 1 Service Router(后文称T1SR)角色

在Edge节点，可以看到自动生成了一个T1SR角色

对于T1DR角色来说，原本下联三个逻辑网络的拓扑架构并没有变化，但是上联地址从原先的100.64.0.0/16的网络变成了169.254.0.0/16的网络，这是因为T1DR上联从原先的T0DR变成了T1SR

对于T1SR角色来说，下联是T1DR，上联地址为100.64.0.0/16，连接到了T0DR角色

因此，现在的逻辑路由分级架构，是逻辑网络-T1DR-T1SR-T0DR-T0SR-物理网络

查看T1逻辑路由器的概览信息，可以验证上述的说法

在高级网络和安全界面，进入负载平衡器，添加一个服务器池

定义一个服务器，设置负载平衡算法为轮询

设置SNAT转换规则，采用自动映射即可

为服务器池添加成员服务器

将Web-01a、Web-02a和Web-03a添加作为池成员服务器

设置监控器，至少有1个成员服务器正常的时候，服务器池健康状态为正常

管理员在完成服务器池设置后，可以再次编辑服务器池，进行更新设置的操作

如：添加https负载平衡监控器

如：更新成员服务器设置

完成服务器池设置后，可以配置虚拟服务器Virtual Server，并定义一个VIP地址

添加一个四层负载平衡虚拟服务器

为虚拟服务器设置一个VIP和服务端口

将该虚拟服务器关联到之前创建的服务器池

采用默认的source ip作为持久性配置文件

等待虚拟机服务器创建完成

添加一个新的负载平衡器

由于池服务器只有3台，因此选择小型部署规模即可

完成负载均衡器创建后，选择关联到虚拟服务器

同时，将该负载均衡器关联到逻辑路由器

等待负载均衡器关联设置完成

注：正常情况下，可以看到操作状态为Up

回到路由器界面，查看T1逻辑路由器设置

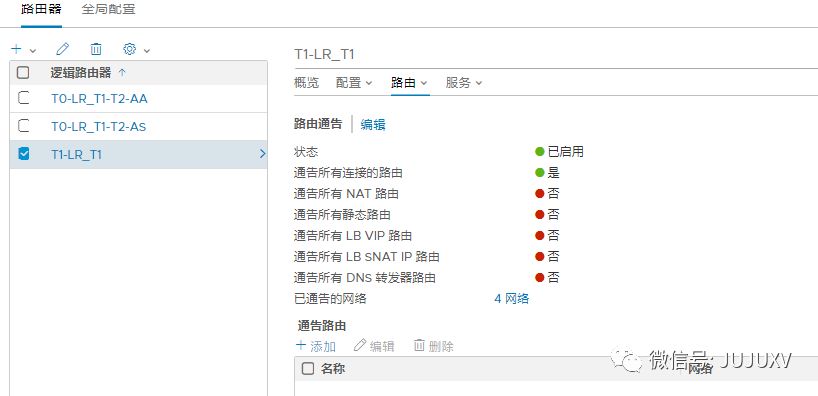

为T1逻辑路由器更新路由通告

设置通告所有的负载平衡相关的路由，即LB VIP路由

对于上联的Tier0逻辑路由器而言，同样需要设置路由重分发策略

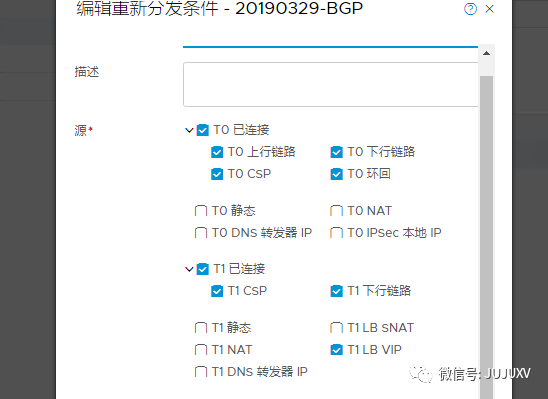

将T1 LB VIP路由重分发到BGP

在Tier1逻辑路由器上，可以看到负载平衡VIP地址10.0.100.100已经被通告

再次检查负载平衡相关的状态是Up正常

在外部网络访问负载均衡器VIP对应的域名，可以看到负载平衡已经正常运行

在完成负载平衡器设置后，各位可以看到，我的3-Tier-App应用已经实现了负载平衡。用户在访问10.0.100.100后，负载平衡器会自动将访问流量负载到Web-01a、Web-02a和Web-03a三台不同的Web服务器。

至此，一个以NSX DC作为核心的跨KVM和vSphere平台的网络架构已经全部打造完毕，这是NSX DC最基本的功能。之前我也提及，NSX中的N指的就是Network网络，S指的就是Security安全，X指的就是ANY，包括适用于任意平台、任意传输网络、任意云。试想，vSphere服务器虚拟化平台一般是由vCenter实现统一的管理；在NSX DC架构中，vCenter虽然不再作为管理平台的组件出现，但是仍然可作为计算管理器，作为NSX DC与vSphere服务器虚拟化平台的桥梁。如果用户的环境，不仅仅是简单的若干KVM主机，而是Openstack，NSX DC还能适用么？

在下一篇分享中，我将从NSX DC的逻辑路由架构入手，简单说明一下NSX DC与Openstack集成的方式和场景（在前面2x05），欢迎届时继续关注。
