画布（class Topology）是整个绘画载体。

在window全局对象下会注入topology对象，表示当前画布。

  1. // 浏览器 console 或js
  2. window.topology

class Topology的成员变量列表

名称 类型 默认值 描述
parentElem HTMLElement null canvas元素的父元素。画布铺满整个父元素
canvas HTMLElement null html的canvas元素，主画布，离屏的图像化显示。
offscreen 自定义Canvas类 Canvas 离屏层
hoverLayer 自定义HoverLayer类 HoverLayer 活动层
activeLayer 自定义Activelayer类 Activelayer 选中层
animateLayer 自定义AnimateLayer类 AnimateLayer 动画层
data TopologyData 画布数据。

新版本可以是topology.pureData()得到精简化数据

参考下面：TopologyData表格
clipboard TopologyData 剪切板数据。
caches {
index：number，
list: TopologyData[]
}		 缓存数据。
options 自定义Options接口 … 画布选项。详细描述见下面构造函数
socket {
socket // 原始websocket
}		 画布封装的socket对象
mqtt {
client // 原始mqtt client
}		 画布封装的mqtt对象

Class TopologyData 画布数据的成员列表

名称 类型 默认值 描述
pens Pen[] null 节点、连线数据集合
lineName string curve 当前图文默认连线类型
lineWidth number 1 默认连线宽带
x number 0 画布偏移量 x
y number 0 画布偏移量 y
fromArrow string 无 默认连线起点箭头
toArrow string triangleSolid 连线终点默认箭头
scale number 1 当前图文缩放比例： 0 - 1
bkColor string 无 画布的背景色
bkImage string 无 背景图片。修改背景图片前，需要先canvas.clearBkImg清空旧图片
bkImageStatic boolean 背景是否跟着移动
grid
 boolean 是否显示背景网格
gridColor string 背景网格颜色
gridSize number 背景网格格子大小
rule boolean 是否显示背景标尺
ruleColor string 标尺颜色
websocket string websocket url地址，配合节点websocket事件使用。

websocket的消息格式为json字符串：{event: ‘消息名’, data: 消息数据}
mqttUrl string mqtt连接地址url
mqttOptions {
clientId?: string,
username?: string,
password?: string,
customClientId?: boolean
}		 mqtt连接选项

customClientId：
- 缺省 false， 每次生成随机clientId，避免连接冲突
- true，不要随机生成clientId
mqttTopics string mqtt订阅主题。多个以英文逗号“,”分隔
locked enum Lock {
None,
Readonly,
NoMove,
NoEvent = 10,
}		 None （0） - 未锁定，可任意编辑。
Readonly （1） - 只读模式，允许选中
NoMove (2) - 不能移动
NoEvent （10） - 禁止鼠标交互，无法做任何操作。纯静态画面模式。
tooltip boolean 是否显示提示

默认显示提示
socketEvent boolean | number 服务器消息是否发送事件通知。默认不发送事件。

socketEvent === 1时，仅发送事件消息，开发者执行处理，不执行默认行为。

socketEvent 非空时，发送事件消息，同时执行默认操作。
socketFn string js代码。用于监听mqtt/websocet消息的自定义处理函数。
data any 用于存储用户自定义数据
… any 其他任意属性。推荐用独特开头区分业务属性。 0.4.0以上版本支持

class Topology的成员函数列表


constructor构造函数

constructor(parent: string | HTMLElement, options?: Options)

参数

名称 类型 是否必选 描述
parent string | HTMLElement 是 canvas的父元素
options Options 否 画布选项

画布选项 Options

  1. import { Options, KeyType} from '@topology/core';
  2. const options: Options = {...}；
  4. var canvas = new Le5leTopology.Topology("topo-canvas", {
  5.   width,
  6.   height,
  7.   ... // 参考下面属性
  8.   on: function(event, data) {
  9.     console.log(event, data);
  10.   }
  11. });
名称 类型 是否必选 描述
width number 否 画布宽。默认为parent的width
height number 否 画布高。默认为parent的height
cacheLen number 否 撤消、重做的历史最大长度限制。默认为30
color string 否 画布默认节点、连线颜色。默认黑。
activeColor string 否 选中层颜色
hoverColor string 否 活动层颜色，
锚点，对齐线等颜色
dragColor string 否 鼠标框选节点的拖选框颜色。必须是#123456格式，六位颜色写法。画布自动追加透明度。
anchorRadius number 否 锚点半径大小
anchorFillStyle string 否 锚点填充色
dockStrokeStyle string 否 连接线到达终点锚点的边框颜色
dockFillStyle string 否 连接线到达终点锚点的填充颜色
animateColor string 否 连线动画默认颜色
fontColor string 否 画布默认字体颜色
fontFamily string 否 画布默认字体
fontSize number 否 画布默认字体大小
lineHeight number 否 画布默认字体行高
textAlign string 否 画布默认字体水平对齐方式
textBaseline string 否 画布默认字体垂直对齐方式
font object： {
color: string;
fontFamily: string;
fontSize: number;
lineHeight: number;
textAlign: string;
textBaseline: string;
}		 否 画布默认字体
hideInput boolean 否 是否禁止双击节点文字，出现文字输入框
hideRotateCP boolean 否 是否隐藏节点旋转控制点
hideSizeCP boolean 否 是否隐藏节点大小控制点
disableSizeX boolean 否 控制点只能改变节点width
disableSizeY boolean 否 控制点只能改变节点height
hideAnchor boolean 否 是否隐藏节点锚点
alwaysAnchor boolean 否 总是显示所有节点的锚点。

单独节点不显示锚点时，设置节点hideAnchor
disableScale boolean 否 是否禁止鼠标滚轮缩放。

用户仍然可以使用scale函数，方便用户定制缩放交互。
disableTranslate boolean 否 是否禁止默认鼠标移动画布。

用户仍然可以使用translate函数，方便用户定制交互。
disableDockLine boolean 否 是否禁用移动节点时，自动停靠
disableEmptyLine boolean 否 是否禁止连线终点为空（未连接到节点）
hoverCursor string 否 鼠标移动到pen上的鼠标形状
rotateCursor string 是 控制节点旋转的鼠标图标。css自带 或 cur格式文件。
playIcon string 是 视频播放时，播放图标。
必须为字体图标的类名：例如，阿里字体图标
pauseIcon string 是 视频播放时，暂停图标
fullScreenIcon string 是 视频播放时，全屏图标
loopIcon string 是 视频播放时，循环播放图标
translateKey enum KeyType {
Any = -1,
CtrlOrAlt,
Ctrl,
Shift,
Alt,
}		 否 平移画布快捷键类型，默认空格或Ctrl

平移画布时，是否同时需要Ctrl/Shift/Alt等功能键

Any，不需要功能键就生效
scaleKey KeyType 否 缩放画布快捷键类型
on 回调函数：
(event: string, data: any) => void		 否 接收画布消息的回调函数。
event - 消息名
data - 消息内容

推荐用es6的箭头函数 ()=>{}，方便使用上下文中的this；否则请注意this指向。

例如：
this.canvasOptions.on = this.onMessage ;

onMessage = (event, data) => {};
extDpiRatio number 否 高清屏下的dpi自定义调整，默认：0.25。

最终dpi的值为：
Canvas.dpiRatio = window.devicePixelRatio + options.extDpiRatio;

似乎不同windows系统+浏览器下，显示效果不一致。有人反映，不加0.25更清晰；个人电脑加0.25更清晰。
keydown enum KeydownType {
None = -1,
Document,
Canvas,
}		 画布监控监听对象。
默认 监听 Document文档
minScale number 0.3 画布缩放的最小值
maxScale number 5 画布缩放的最大值
viewPadding type Padding = number | string | number[] 画布可视区域padding
autoAnchor boolean false 是否开启：连线自动选择最近锚点

节点中心锚点
bkColor string 无 画布的背景色
grid boolean false 是否显示网格
gridColor string 背景网格颜色
gridSize number 背景网格格子大小
rule boolean 是否显示背景标尺
ruleColor string 标尺颜色
scroll boolean true 是否展示滚动条
当为 true 时，滚轮滚动为上下移动画布；按下 ctrl 键滚轮滚动为缩放画布。

resize设置大小

resize(size?: { width: number; height: number })

参数

名称 类型 是否必选 描述
size object 否 空：自动根据父元素计算
非空：大小等于size的width和height

ondrop拖放接收函数

private ondrop(event: DragEvent)
私有函数，画布内部函数。允许接收一个拖曳事件，通过event.dataTransfer.getData(‘Text’)获取一个表示节点数据的json字符串。
json格式如下：

  1.                 {
  2.           rect: {
  3.             width: 50,
  4.             height: 70
  5.           },
  6.           is3D: true,
  7.           z: 10,
  8.           zRotate: 15,
  9.           fillStyle: '#ddd',
  10.           name: 'cube',
  11.           icon: '\ue63c',
  12.           iconFamily: 'topology',
  13.           iconColor: '#777',
  14.           iconSize: 30
  15.         }

其中，拖曳事件参数如下

名称 类型 是否必选 描述
name string 是 节点名称
rect object 是 width
height
is3D boolean 否 是否是一个3D类型的节点：
是 - 多一个z坐标
z number 否 3D坐标中的z坐标
zRotate number 否 z轴旋转角度
fillStyle string 否 填充颜色，默认无。
icon string 否 节点图标的字体图标的Unicode
iconFamily string 否 字体图标公共类名
iconColor string 否 字体图标颜色
iconSize number 否 字体图标大小
image string 否 节点图标的图片链接。
图片、字体图标同时存在时，图片优先

addNode添加节点

addNode(node: Node, focus = false): boolean
添加一个节点，返回是否成功。

参数：

  • node: Node实例
  • focus：是否立刻获得焦点高亮

示例：

  1.  private ondrop(event: DragEvent) {
  2.     event.preventDefault();
  3.     const node = JSON.parse(event.dataTransfer.getData('Text'));
  4.     node.rect.x = event.offsetX - ((node.width / 2) << 0);
  5.     node.rect.y = event.offsetY - ((node.height / 2) << 0);
  6.     this.addNode(new Node(node), true);
  7.   }

addLine添加连线

addLine(line, focus = false)
添加一个连线。

参数：

  • line: Line规范的对象
  • focus：是否立刻获得焦点高亮

open打开文件

open(data?: any)
打开文件

参数：
data - json对象或标准字符串化的格式。为空，表示打开新空白文件。

render重绘画布

render()

willRender 即将重绘画布

willRender()

主要用于批量数据修改，先缓存绘画，获得更好的性能。

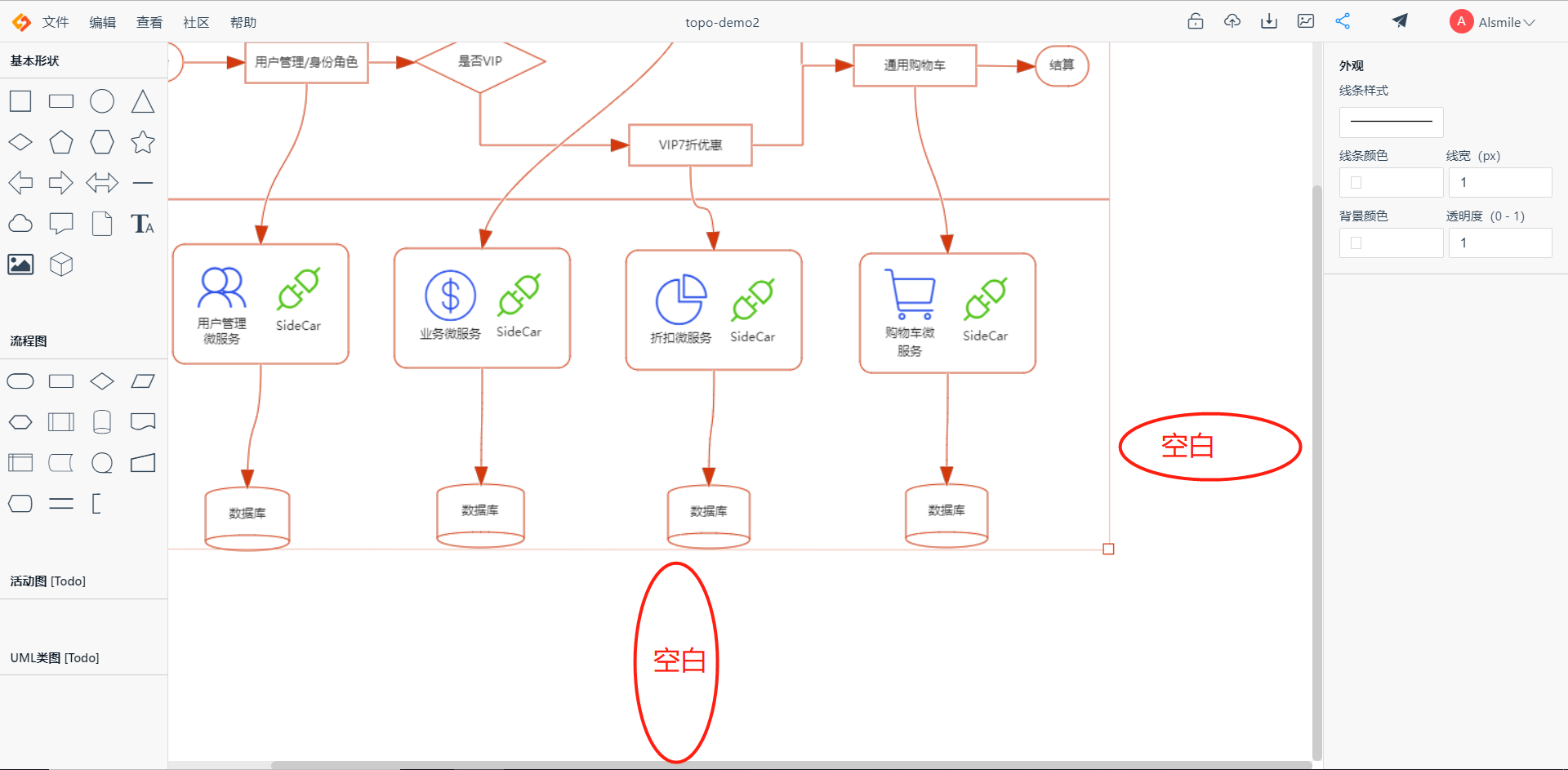

getRect获取图形大小，画布四周空白不计算在内

getRect()

如下图，仅计算框选的区域大小，画布四周空白不计算在内。

undo撤消

undo(noRedo = false)

撤消操作。

参数：noRedo 表示不缓存历史记录，不会产生redo操作

redo重做

redo()

delete删除元素

delete(param?: string | Pen[], force?: boolean)

参数

名称 类型 是否必选 描述
param string | Pen[] 否 为空时，删除选中元素

为string时，删除id或tag的元素

为数组时，删除数组中的元素
force boolean 否 是否强制删除，否则locked下无法删除

cut剪切

cut()

copy复制

copy()

paste粘贴

paste()

toImage保存图片

toImage(padding: Padding = 0, callback: any = null): string

转换画布为图片：(此处的 canvas 是原生的画布元素类型 HTMLCanvasElement )
当callback为空时，返回图片url。参考canvas.toDataURL(type, quality)。
当callback不为空时，返回空；调用callback，传入图片blob。参考canvas.toBlob(callback)
参数

名称 类型 是否必选 描述
callback function 否 callback为空：
返回图片url。
参考canvas.toDataURL(type, quality)

callback不为空：
返回空；调用callback，传入图片blob。
参考canvas.toBlob(callback)
padding
 number | string | number[] 否 生成图形边距。

为数组时，含义和css一致

saveAsImage保存画布为图片并下载

saveAsImage(name?: string, padding: Padding = 0)

参数

名称 类型 是否必选 描述
name string 否 图片另存为的文件名。默认 ‘le5le.topology.png’
padding

 number | string | number[] 否 生成图形边距。

默认 上下左右 10px

lock 锁定画布

lock(lock: Lock)
对画布锁定，影响整个画布

参数

名称 类型 是否必选 描述
lock number 是 0 - 未锁定，可任意编辑。
1 - 全部锁定，不能做任何编辑，允许选中，并高亮
2 - 无法做任何操作，只能响应space事件

lockPens 锁定画布

lockPens(pens: Pen[], lock: Lock)
Lock枚举类型见上表

cache缓存画布数据

cache()
缓存当前数据到undo/redo队列末尾，为撤消/重做增加一个数据状态。

overflow图像溢出检查

overflow()
计算图像大小，是否溢出画布范围。是，重新设置画布大小。

updateProps通知有数据属性更新

updateProps(cache: boolean = true, pens?: Pen[])

参数

名称 类型 是否必选 描述
cache boolean 否 是否新增一条历史操作记录，方便撤消重做。

会消耗性能，不要在动画中使用。
pens Pen[] 否 需要更新属性的节点/连线。

默认为选中的节点/连线

说明：传入参数node主要自动计算node大小。连线属性修改，无需传入参数。

animate渲染（播放）动画

animate()
修改节点、连线动画属性（包括帧、播放/停止状态）后，通知重绘动画。

find 查找画笔

find(idOrTag: string, pens?: Pen[] | boolean, array?: boolean)
根据画笔id或tag查找节点。

参数：
pens为boolen时，等效与 array。
pens为数组时，在指定数组中查找。

array - 是否始终返回数组。否则，单个结果返回pen对象。

play 播放音视频

play(idOrTag: string, pause?: boolean)

参数：
pause - 是否暂停播放。默认为播放。

getParent 查找父节点

getParent(pen: Pen)

up 上移一个图层

up(pen: Pen)
上移一个节点/连线的图层。

down 下移一个图层

down(pen: Pen)
下移一个节点/连线的图层。

top置顶

top(pen: Pen)
置顶一个节点/连线到画布顶层。

bottom置底

bottom(pen: Pen)
置底一个节点/连线到画布底层。

combine组合多个节点/连线，为一个新节点

combine(pens?: Pen[], stand = false)
参数

名称 类型 是否必选 描述
nodes Node[] 否 要组合的节点

默认选中的节点
stand boolean 否 子节点是否能够独立选中移动

uncombine取消组合

uncombine(node?: Node)
把一个组合节点取消组合，还原到以前多个节点的状态

参数

名称 类型 是否必选 描述
node Node 否 要取消组合的节点

默认选中的第一个节点

toComponent组合成一个复合节点

toComponent(pens?: Pen[]): Node
参数

名称 类型 是否必选 描述
nodes Node[] 否 要组合的节点

默认所有节点

uncombine取消组合

translate平移画布

translate(x: number, y: number)
参数

名称 类型 是否必选 描述
x number 是 水平移动距离

> 0 右移
< 0 左移
y number 是 垂直移动距离

> 0 下移
< 0 上移

scale缩放画布

scale(scale: number, center?: { x: number; y: number; })
在当前缩放状态下，继续缩放

参数

名称 类型 是否必选 描述
scale number 是 1 - 不缩放
> 1 - 放大
< 1 - 缩小
center { x: number; y: number; } 否 缩放中心点，当前有效区域中心点

scaleTo缩放到

scaleTo(scale: number, center?: { x: number; y: number; })
在原始视图基础上，缩放到指定比例。

为了避免缩放过程中精度丢失，默认限制了scale大小范围：0.25 < scale < 5 之间。
可以在画笔选项中设置范围。

center - 缩放中心点，当前有效区域中心点

clearBkImg

clearBkImg
清空背景图片

getValue 读取数据

getValue(idOrTag: string, attr = ‘text’)
查找data.pens中id或tags等于idOrTag的pen，并读取attr的属性值。默认读取text。

setValue 设置数据

setValue(idOrTag: object | string, val: object | string, attr = ‘text’)
查找data.pens中id或tags等于idOrTag的pen，并设置pen.[attr] = val。默认设置artr = text

idOrTag 为object对象时，类似Object.assign。通过id或tag查找节点
idOrTag 为string时，通过id或tag查找节点，如果val为object，类似Object.assign。
idOrTag 为string时，通过id或tag查找节点，如果val为string，为要替换的属性值，attr为属性名。

showInput 显示文本输入框

showInput(item: Pen)
显示文本输入框。

centerView 图形居中显示

centerView(padding?: Padding)
居中显示图形。
padding - 画布view区域padding值

fitView 自适应画布可见区域大小

fitView(viewPadding?: Padding)
缩放图形到画布屏幕屏幕大小，并居中显示。
viewPadding - 画布view区域padding值

hasView 画布内容是否为空

hasView()

getViewCenter 获取画布可视区域view的中点

getViewCenter(viewPadding?: Padding)
viewPadding - 画布view区域padding值

openSocket 打开websocket连接

openSocket(url?: string)

closeSocket 关闭websocket连接

closeSocket()

openMqtt 打开mqtt连接

openMqtt(url?: string, options?: any)

参考https://github.com/mqttjs 的 connect 用法

closeMqtt 关闭mqtt连接

closeMqtt()

setColor 设置默认画笔颜色

setColor(color: string)
线条颜色和文字颜色

默认背景颜色可直接修改topology.options.bkColor

setFontColor 设置默认字体颜色

setFontColor(color: string)

setIconColor 设置默认字体图标颜色

setIconColor(color: string)

destroy清理资源

destroy()
清理画布申请创建的资源。

pureData 得到精简化数据

pureData() : TopologyData
得到画布内容中的精简化数据。
