3.8 多层感知机

我们已经介绍了包括线性回归和softmax回归在内的单层神经网络。然而深度学习主要关注多层模型。在本节中，我们将以多层感知机（multilayer perceptron，MLP）为例，介绍多层神经网络的概念。

3.8.1 隐藏层

多层感知机在单层神经网络的基础上引入了一到多个隐藏层（hidden layer）。隐藏层位于输入层和输出层之间。图3.3展示了一个多层感知机的神经网络图，它含有一个隐藏层，该层中有5个隐藏单元。

在图3.3所示的多层感知机中，输入和输出个数分别为4和3，中间的隐藏层中包含了5个隐藏单元（hidden unit）。由于输入层不涉及计算，图3.3中的多层感知机的层数为2。由图3.3可见，隐藏层中的神经元和输入层中各个输入完全连接，输出层中的神经元和隐藏层中的各个神经元也完全连接。因此，多层感知机中的隐藏层和输出层都是全连接层。

具体来说，给定一个小批量样本，其批量大小为，输入个数为。假设多层感知机只有一个隐藏层，其中隐藏单元个数为。记隐藏层的输出（也称为隐藏层变量或隐藏变量）为，有。因为隐藏层和输出层均是全连接层，可以设隐藏层的权重参数和偏差参数分别为和 ，输出层的权重和偏差参数分别为和。

我们先来看一种含单隐藏层的多层感知机的设计。其输出的计算为

也就是将隐藏层的输出直接作为输出层的输入。如果将以上两个式子联立起来，可以得到

%5Cboldsymbol%7BW%7D_o%20%2B%20%5Cboldsymbol%7Bb%7D_o%20%3D%20%5Cboldsymbol%7BX%7D%20%5Cboldsymbol%7BW%7D_h%5Cboldsymbol%7BW%7D_o%20%2B%20%5Cboldsymbol%7Bb%7D_h%20%5Cboldsymbol%7BW%7D_o%20%2B%20%5Cboldsymbol%7Bb%7D_o.%0A#card=math&code=%5Cboldsymbol%7BO%7D%20%3D%20%28%5Cboldsymbol%7BX%7D%20%5Cboldsymbol%7BW%7D_h%20%2B%20%5Cboldsymbol%7Bb%7D_h%29%5Cboldsymbol%7BW%7D_o%20%2B%20%5Cboldsymbol%7Bb%7D_o%20%3D%20%5Cboldsymbol%7BX%7D%20%5Cboldsymbol%7BW%7D_h%5Cboldsymbol%7BW%7D_o%20%2B%20%5Cboldsymbol%7Bb%7D_h%20%5Cboldsymbol%7BW%7D_o%20%2B%20%5Cboldsymbol%7Bb%7D_o.%0A)

从联立后的式子可以看出，虽然神经网络引入了隐藏层，却依然等价于一个单层神经网络：其中输出层权重参数为，偏差参数为。不难发现，即便再添加更多的隐藏层，以上设计依然只能与仅含输出层的单层神经网络等价。

3.8.2 激活函数

上述问题的根源在于全连接层只是对数据做仿射变换（affine transformation），而多个仿射变换的叠加仍然是一个仿射变换。解决问题的一个方法是引入非线性变换，例如对隐藏变量使用按元素运算的非线性函数进行变换，然后再作为下一个全连接层的输入。这个非线性函数被称为激活函数（activation function）。下面我们介绍几个常用的激活函数。

3.8.2.1 ReLU函数

ReLU（rectified linear unit）函数提供了一个很简单的非线性变换。给定元素，该函数定义为

%20%3D%20%5Cmax(x%2C%200).%0A#card=math&code=%5Ctext%7BReLU%7D%28x%29%20%3D%20%5Cmax%28x%2C%200%29.%0A)

可以看出，ReLU函数只保留正数元素，并将负数元素清零。为了直观地观察这一非线性变换，我们先定义一个绘图函数xyplot。

%matplotlib inline
import torch
import numpy as np
import matplotlib.pylab as plt
import sys
sys.path.append("..")
import d2lzh_pytorch as d2l
def xyplot(x_vals, y_vals, name):
    d2l.set_figsize(figsize=(5, 2.5))
    d2l.plt.plot(x_vals.detach().numpy(), y_vals.detach().numpy())
    d2l.plt.xlabel('x')
    d2l.plt.ylabel(name + '(x)')

我们接下来通过Tensor提供的relu函数来绘制ReLU函数。可以看到，该激活函数是一个两段线性函数。

x = torch.arange(-8.0, 8.0, 0.1, requires_grad=True)
y = x.relu()
xyplot(x, y, 'relu')

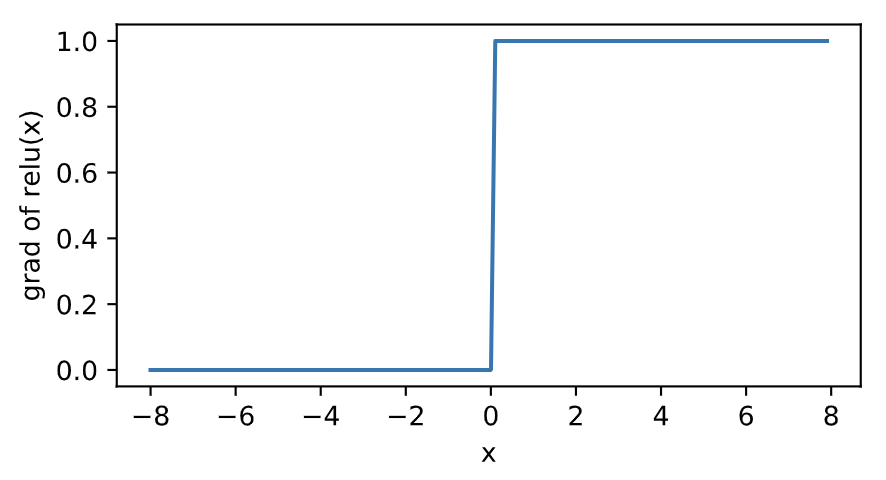

显然，当输入为负数时，ReLU函数的导数为0；当输入为正数时，ReLU函数的导数为1。尽管输入为0时ReLU函数不可导，但是我们可以取此处的导数为0。下面绘制ReLU函数的导数。

y.sum().backward()
xyplot(x, x.grad, 'grad of relu')

3.8.2.2 sigmoid函数

sigmoid函数可以将元素的值变换到0和1之间：

%20%3D%20%5Cfrac%7B1%7D%7B1%20%2B%20%5Cexp(-x)%7D.%0A#card=math&code=%5Ctext%7Bsigmoid%7D%28x%29%20%3D%20%5Cfrac%7B1%7D%7B1%20%2B%20%5Cexp%28-x%29%7D.%0A)

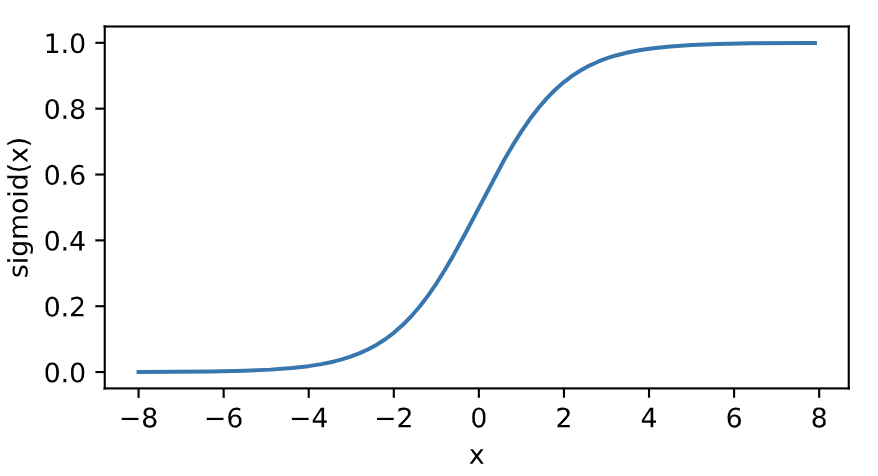

sigmoid函数在早期的神经网络中较为普遍，但它目前逐渐被更简单的ReLU函数取代。在后面“循环神经网络”一章中我们会介绍如何利用它值域在0到1之间这一特性来控制信息在神经网络中的流动。下面绘制了sigmoid函数。当输入接近0时，sigmoid函数接近线性变换。

y = x.sigmoid()
xyplot(x, y, 'sigmoid')

依据链式法则，sigmoid函数的导数

%20%3D%20%5Ctext%7Bsigmoid%7D(x)%5Cleft(1-%5Ctext%7Bsigmoid%7D(x)%5Cright).%0A#card=math&code=%5Ctext%7Bsigmoid%7D%27%28x%29%20%3D%20%5Ctext%7Bsigmoid%7D%28x%29%5Cleft%281-%5Ctext%7Bsigmoid%7D%28x%29%5Cright%29.%0A)

下面绘制了sigmoid函数的导数。当输入为0时，sigmoid函数的导数达到最大值0.25；当输入越偏离0时，sigmoid函数的导数越接近0。

x.grad.zero_()
y.sum().backward()
xyplot(x, x.grad, 'grad of sigmoid')

3.8.2.3 tanh函数

tanh（双曲正切）函数可以将元素的值变换到-1和1之间：

%20%3D%20%5Cfrac%7B1%20-%20%5Cexp(-2x)%7D%7B1%20%2B%20%5Cexp(-2x)%7D.%0A#card=math&code=%5Ctext%7Btanh%7D%28x%29%20%3D%20%5Cfrac%7B1%20-%20%5Cexp%28-2x%29%7D%7B1%20%2B%20%5Cexp%28-2x%29%7D.%0A)

我们接着绘制tanh函数。当输入接近0时，tanh函数接近线性变换。虽然该函数的形状和sigmoid函数的形状很像，但tanh函数在坐标系的原点上对称。

y = x.tanh()
xyplot(x, y, 'tanh')

依据链式法则，tanh函数的导数

%20%3D%201%20-%20%5Ctext%7Btanh%7D%5E2(x).%0A#card=math&code=%5Ctext%7Btanh%7D%27%28x%29%20%3D%201%20-%20%5Ctext%7Btanh%7D%5E2%28x%29.%0A)

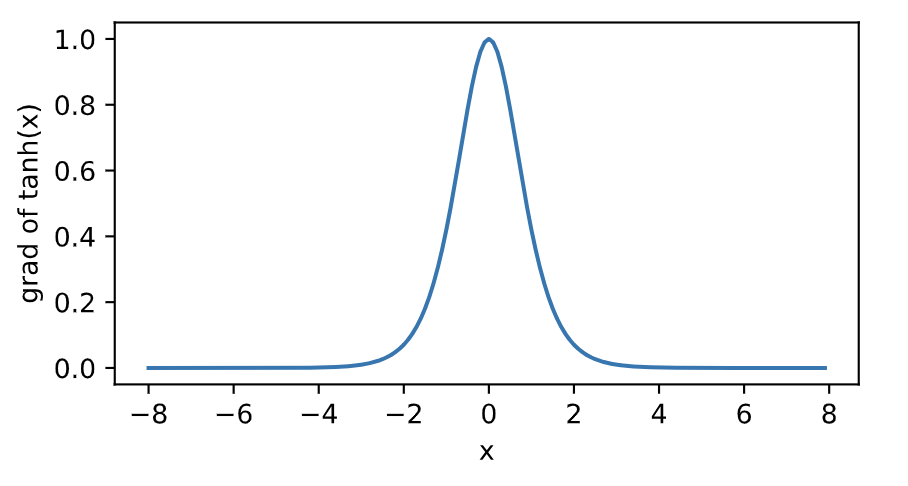

下面绘制了tanh函数的导数。当输入为0时，tanh函数的导数达到最大值1；当输入越偏离0时，tanh函数的导数越接近0。

x.grad.zero_()
y.sum().backward()
xyplot(x, x.grad, 'grad of tanh')

3.8.3 多层感知机

多层感知机就是含有至少一个隐藏层的由全连接层组成的神经网络，且每个隐藏层的输出通过激活函数进行变换。多层感知机的层数和各隐藏层中隐藏单元个数都是超参数。以单隐藏层为例并沿用本节之前定义的符号，多层感知机按以下方式计算输出：

%2C%5C%5C%0A%5Cboldsymbol%7BO%7D%20%26%3D%20%5Cboldsymbol%7BH%7D%20%5Cboldsymbol%7BW%7D_o%20%2B%20%5Cboldsymbol%7Bb%7D_o%2C%0A%5Cend%7Baligned%7D%0A#card=math&code=%5Cbegin%7Baligned%7D%0A%5Cboldsymbol%7BH%7D%20%26%3D%20%5Cphi%28%5Cboldsymbol%7BX%7D%20%5Cboldsymbol%7BW%7D_h%20%2B%20%5Cboldsymbol%7Bb%7D_h%29%2C%5C%5C%0A%5Cboldsymbol%7BO%7D%20%26%3D%20%5Cboldsymbol%7BH%7D%20%5Cboldsymbol%7BW%7D_o%20%2B%20%5Cboldsymbol%7Bb%7D_o%2C%0A%5Cend%7Baligned%7D%0A)

其中表示激活函数。在分类问题中，我们可以对输出做softmax运算，并使用softmax回归中的交叉熵损失函数。
在回归问题中，我们将输出层的输出个数设为1，并将输出直接提供给线性回归中使用的平方损失函数。

小结

• 多层感知机在输出层与输入层之间加入了一个或多个全连接隐藏层，并通过激活函数对隐藏层输出进行变换。
• 常用的激活函数包括ReLU函数、sigmoid函数和tanh函数。

注：本节除了代码之外与原书基本相同，原书传送门
