1、概述

除了隔离依赖服务的调用以外，Hystrix还提供了准实时的调用监控
(Hystrix Dashboard) ,Hystrix会持续地记录所有通过Hystrix发起的请求的执行信息，
并以统计报表和图形的形式展示给用户，并以统计报表和图形的形式展示给用户，
包括每秒执行多少请求多少成功，多少失败等。Netflix通过hystrix-metrics-event-stream项目
实现了对以上指标的监控。Spring Cloud也提供了Hystrix DashBoard的整合，对监控内容转换成可视化界面。

2、仪表盘9001

1、新建moudle

2、POM

  1.  <dependencies>
  2.         <dependency>
  3.             <groupId>org.springframework.cloud</groupId>
  4.             <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId> //这块比较重要
  5.         </dependency>
  6.         <dependency>
  7.             <groupId>org.springframework.boot</groupId>
  8.             <artifactId>spring-boot-starter-actuator</artifactId>
  9.         </dependency>
  11.         <dependency>
  12.             <groupId>org.springframework.boot</groupId>
  13.             <artifactId>spring-boot-devtools</artifactId>
  14.             <scope>runtime</scope>
  15.             <optional>true</optional>
  16.         </dependency>
  17.         <dependency>
  18.             <groupId>org.projectlombok</groupId>
  19.             <artifactId>lombok</artifactId>
  20.             <optional>true</optional>
  21.         </dependency>
  22.         <dependency>
  23.             <groupId>org.springframework.boot</groupId>
  24.             <artifactId>spring-boot-starter-test</artifactId>
  25.             <scope>test</scope>
  26.         </dependency>
  27.     </dependencies>

3、YML

  1. server:
  2.   port: 9001

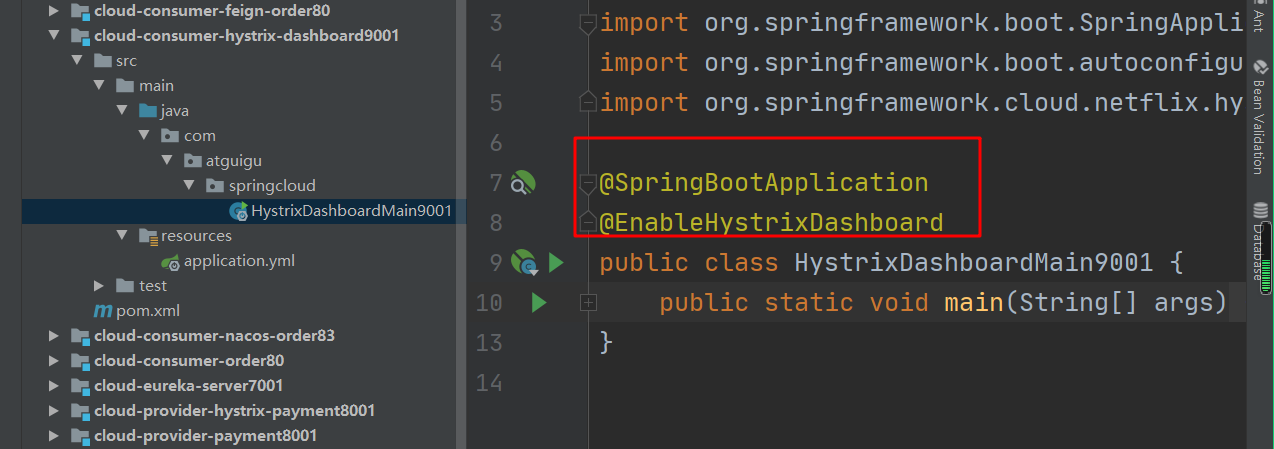

4、主启动


3、断路器演示

1、修改8001

pom

  1.         <!--web-->
  2.         <dependency>
  3.             <groupId>org.springframework.boot</groupId>
  4.             <artifactId>spring-boot-starter-web</artifactId>
  5.         </dependency>
  6.         <dependency>
  7.             <groupId>org.springframework.boot</groupId>
  8.             <artifactId>spring-boot-starter-actuator</artifactId>
  9.         </dependency>

2、主启动类

  1. {
  2.     public static void main(String[] args) {
  3.             SpringApplication.run(PaymentHystrixMain8001.class, args);
  4.     }
  7.     /**
  8.      *此配置是为了服务监控而配置，与服务容错本身无关，springcloud升级后的坑
  9.      *ServletRegistrationBean因为springboot的默认路径不是"/hystrix.stream"，
  10.      *只要在自己的项目里配置上下面的servlet就可以了
  11.      */
  12.     @Bean
  13.     public ServletRegistrationBean getServlet() {
  14.         HystrixMetricsStreamServlet streamServlet = new HystrixMetricsStreamServlet();
  15.         ServletRegistrationBean registrationBean = new ServletRegistrationBean(streamServlet);
  16.         registrationBean.setLoadOnStartup(1);
  17.         registrationBean.addUrlMappings("/hystrix.stream");
  18.         registrationBean.setName("HystrixMetricsStreamServlet");
  19.         return registrationBean;
  20.     }

需要在8001

填写Hystrix

  1. @SpringBootApplication
  2. @EnableEurekaClient
  3. @EnableCircuitBreaker
  4. public class PaymentHystrixMain8001
  5. {
  6.     public static void main(String[] args) {
  7.             SpringApplication.run(PaymentHystrixMain8001.class, args);
  8.     }
  11.     /**
  12.      *此配置是为了服务监控而配置，与服务容错本身无关，springcloud升级后的坑
  13.      *ServletRegistrationBean因为springboot的默认路径不是"/hystrix.stream"，
  14.      *只要在自己的项目里配置上下面的servlet就可以了
  15.      */
  16.     @Bean
  17.     public ServletRegistrationBean getServlet() {
  18.         HystrixMetricsStreamServlet streamServlet = new HystrixMetricsStreamServlet();
  19.         ServletRegistrationBean registrationBean = new ServletRegistrationBean(streamServlet);
  20.         registrationBean.setLoadOnStartup(1);
  21.         registrationBean.addUrlMappings("/hystrix.stream");
  22.         registrationBean.setName("HystrixMetricsStreamServlet");
  23.         return registrationBean;
  24.     }
  25. }

监控测试
1、启动一个eureka或者3个eureka集群即可
2、观察监控窗口
9001监控8001

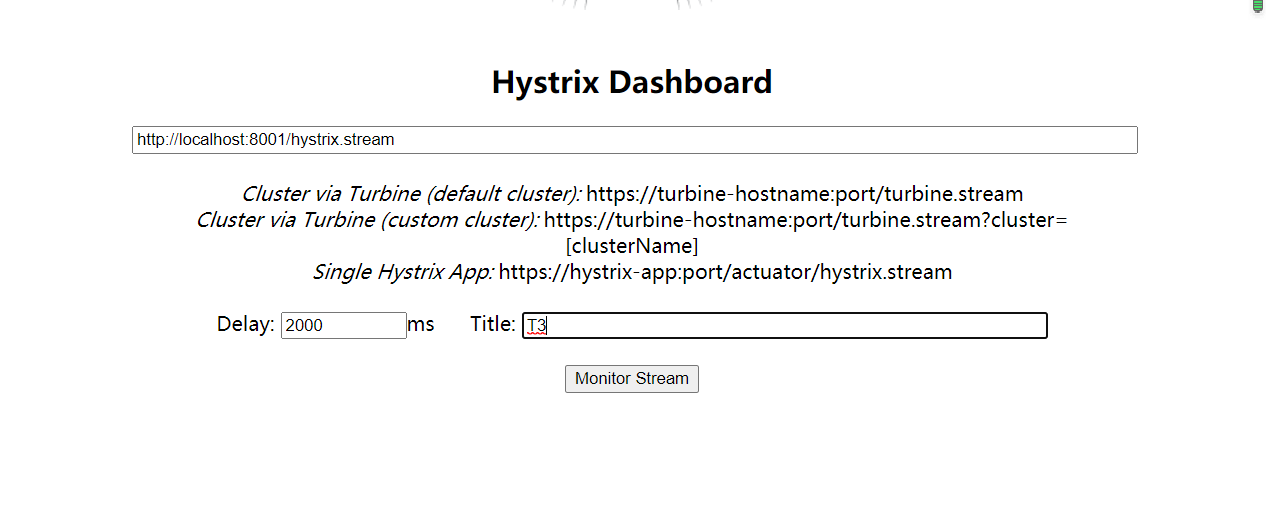

填写监控地址

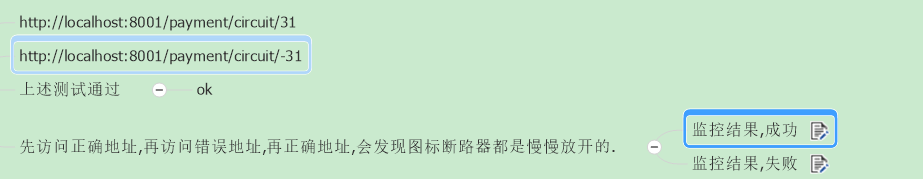

测试地址
如何看？

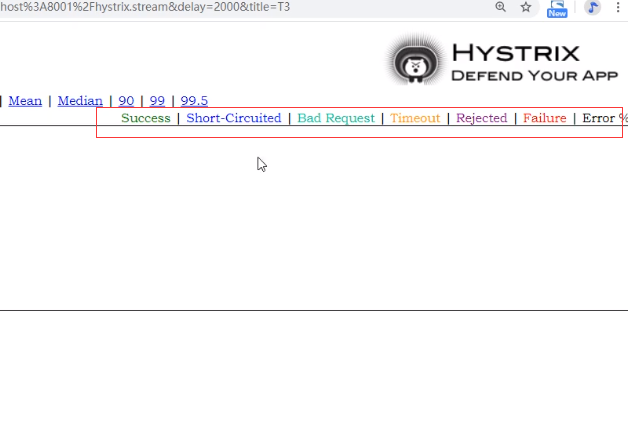

7色
1圈
实心圈：共有两种含义。通过颜色的变化代表了实例的健康程度，它的健康度从绿色<黄色<橙色<红色递减。
该实心圆除了颜色的变化之外，它的大小也会根据实例的请求流量发生变化，流量约到该实心圆就越大。所以通过该实心圆的展示，就快速的发现故障实例和高压力实例
