Feign远程调用的基础流程

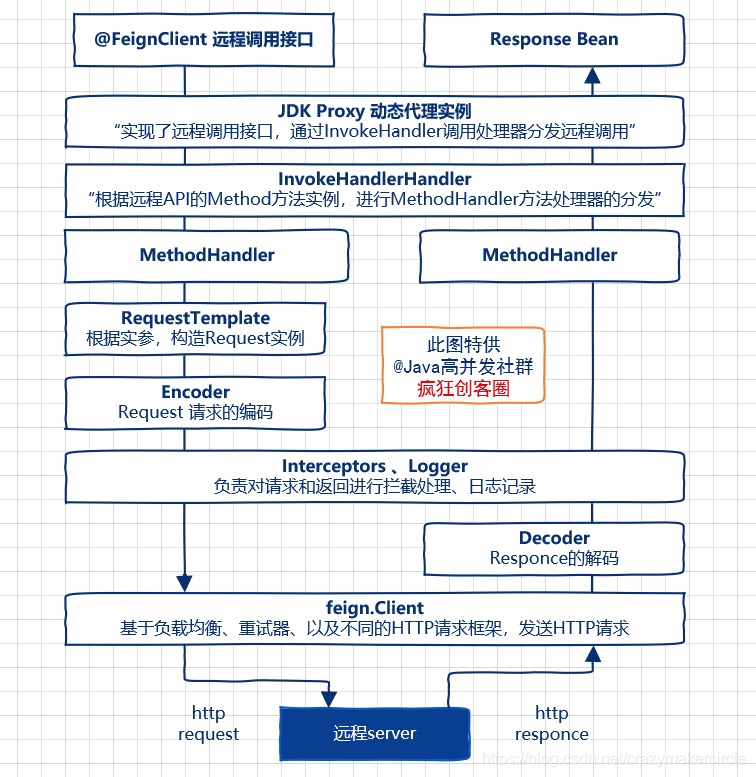

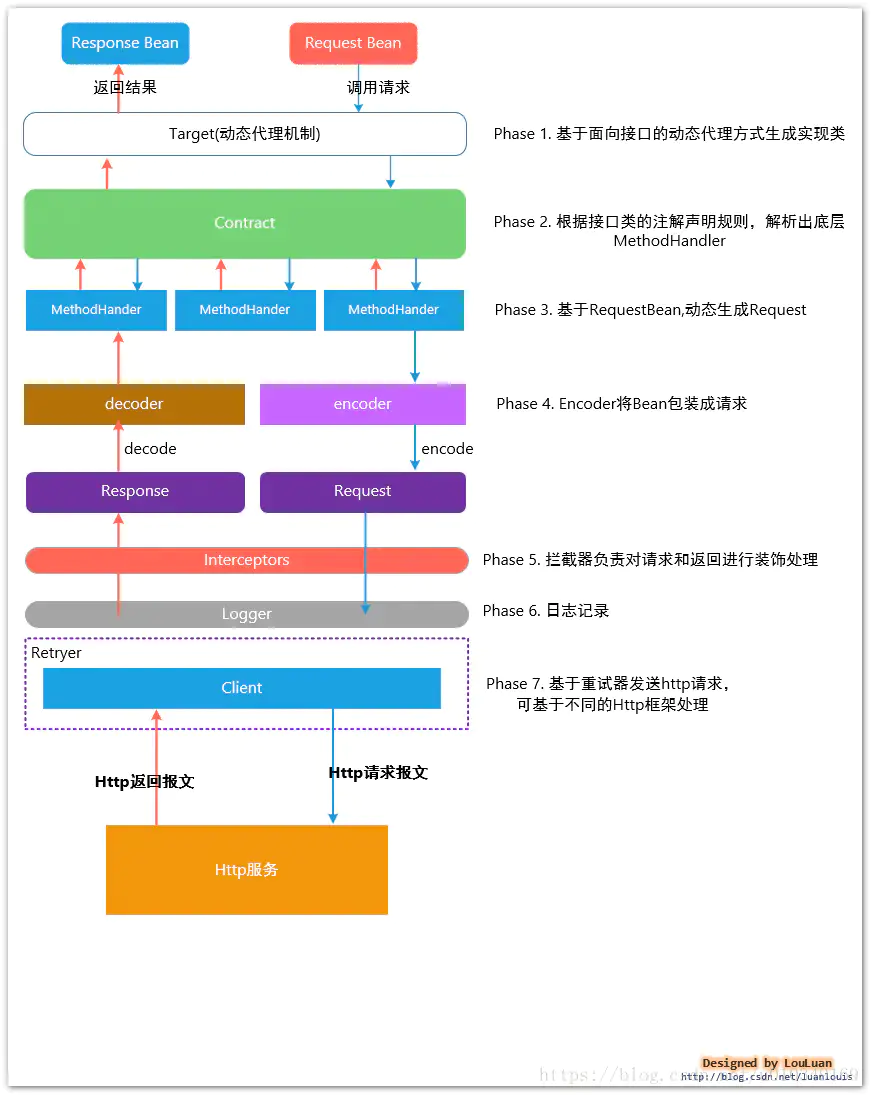

Feign远程调用，核心就是通过一系列的封装和处理，将以Java注解的方式定义的远程调用API接口，最终转换成HTTP的请求形式，然后将HTTP的响应结果，解码成Java Bean，放回给调用者。Feign远程调用的基本流程，大致如下所示。
OpenFeign的核心原理 - 图1

远程调用步骤

1、基于面向接口的动态代理方式生成实现类
2、基于RequestBean，动态生成Request
3、使用Encoder将Bean转换成Http报文正文
4、拦截器负责对请求和返回进行装饰处理
5、发送Http请求

工作原理

OpenFeign的核心原理 - 图2

（1）利用动态代理生成实现类

在使用feign 时，会定义对应的接口类，在接口类上使用Http相关的注解，标识HTTP请求参数信息
在Feign 底层，通过基于面向接口的动态代理方式生成实现类，将请求调用委托到动态代理实现类，基本原理如下所示：
OpenFeign的核心原理 - 图3

(2)根据Contract协议规则，解析接口类的注解信息，解析成内部表现：

OpenFeign的核心原理 - 图4

(3)基于RequestBean，动态生成Request

根据传入的Bean对象和注解信息，从中提取出相应的值，来构造Http Request对象

（4）使用Encoder将Bean转换成Http报文正文（消息解析和转码逻辑）

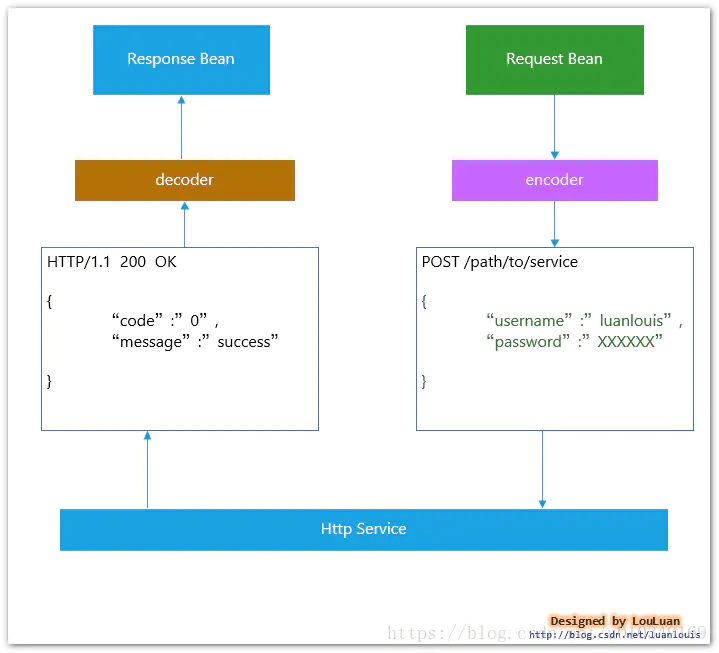

Feign最终会将请求转换成Http消息发送出去，传入的请求对象最终会解析成消息体，如下所示
OpenFeign的核心原理 - 图5

（5）拦截器负责对请求和返回进行装饰处理

在请求转换的过程汇总，Feign抽象出来了拦截器接口，用于用户自定义对请求的操作，比如，如果希望Http消息传递过程中被压缩，可以定义一个请求拦截器。

（6）日志记录

（7）基于重试器发送HTTP请求

Feign内置了一个重试器，当HTTP请求出现IO异常时，Feign会有一个最大尝试次数发送请求。

（8）发送Http请求

Feign真正发送Http请求是委托给FeignClient来做的。
Feign 默认底层通过JDK 的 java.net.HttpURLConnection 实现了feign.Client接口类,在每次发送请求的时候，都会创建新的HttpURLConnection 链接，这也就是为什么默认情况下Feign的性能很差的原因。可以通过拓展该接口，使用Apache HttpClient 或者OkHttp3等基于连接池的高性能Http客户端。
—————————————————————————————-

Feign远程调用的重要组件

远程接口的本地JDK Proxy代理实例

远程接口的本地JDK Proxy代理实例，有以下特点：
1、Proxy代理实例，实现了一个加@FeignClient注解的远程调用接口；
2、Proxy代理实例，能在内部进行HTTP请求的封装，以及发送HTTP 请求；
3、Proxy代理实例，能处理远程HTTP请求的响应，并且完成结构的解码，然后返回给调用者。

下面以一个简单的远程服务的调用接口DemoClient为例，具体介绍一下远程接口的本地JDK Proxy代理实例的创建过程。

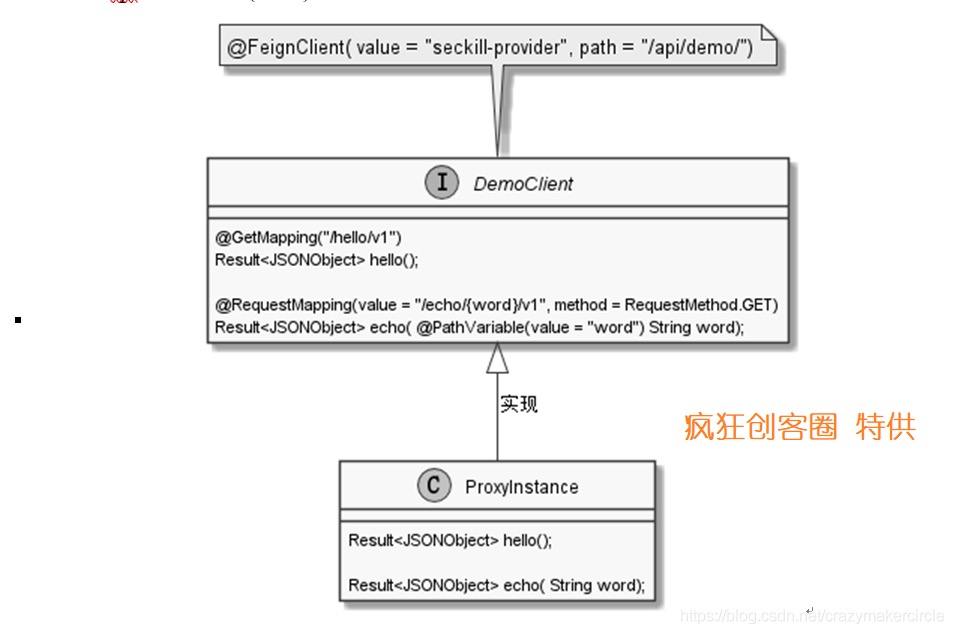

DemoClient接口，有两个非常简单的远程调用抽象方法：一个为hello()抽象方法，用于完成远程URL “/api/demo/hello/v1”的HTTP请求；一个未echo(…)抽象方法，用于完成远程URL”/api/demo/echo/{word}/v1”的HTTP请求，具体如下图所示。
OpenFeign的核心原理 - 图6
代理实例示意图
**
DemoClient 接口代码如下：

  1. package com.crazymaker.springcloud.demo.contract.client;
  2. //…省略import
  4. @FeignClient(
  5.         value = "seckill-provider", path = "/api/demo/",
  6.         fallback = DemoDefaultFallback.class)
  7. public interface DemoClient {
  9.     /**
  10.      * 测试远程调用
  11.      *
  12.      * @return hello
  13.      */
  14.     @GetMapping("/hello/v1")
  15.     Result<JSONObject> hello();
  18.     /**
  19.      * 非常简单的一个 回显 接口，主要用于远程调用
  20.      *
  21.      * @return echo 回显消息
  22.      */
  23.     @RequestMapping(value = "/echo/{word}/v1", method = RequestMethod.GET)
  24.     Result<JSONObject> echo(
  25.             @PathVariable(value = "word") String word);
  27. }

注意，上面的代码中，在DemoClient 接口上，加有@FeignClient 注解。也即是说，Feign在启动时，会为其创建一个本地JDK Proxy代理实例，并注册到Spring IOC容器。

如何使用呢？可以通过@Resource注解，按照类型匹配（这里的类型为DemoClient接口类型），从Spring IOC容器找到这个代理实例，并且装配给需要的成员变量。

DemoClient的 本地JDK Proxy 代理实例的使用的代码如下：

  1. package com.crazymaker.springcloud.user.info.controller;
  2. //…省略import
  3. @Api(value = "用户信息、基础学习DEMO", tags = {"用户信息、基础学习DEMO"})
  4. @RestController
  5. @RequestMapping("/api/user")
  6. public class UserController {
  8.     @Resource
  9. DemoClient demoClient;  //装配 DemoClient 的本地代理实例
  11.     @GetMapping("/say/hello/v1")
  12.     @ApiOperation(value = "测试远程调用速度")
  13.     public Result<JSONObject> hello() {
  14.         Result<JSONObject> result = demoClient.hello();
  15.         JSONObject data = new JSONObject();
  16.         data.put("others", result);
  17.         return Result.success(data).setMsg("操作成功");
  18.     }
  19. //…
  20. }

DemoClient的本地JDK Proxy代理实例的创建过程，比较复杂，稍后作为重点介绍。先来看另外两个重要的逻辑组件。

调用处理器InvocationHandler

大家知道，通过JDK Proxy生成动态代理类，核心步骤就是需要定制一个调用处理器，具体来说，就是实现JDK中位于java.lang.reflect 包中的 InvocationHandler 调用处理器接口，并且实现该接口的 invoke（…） 抽象方法。

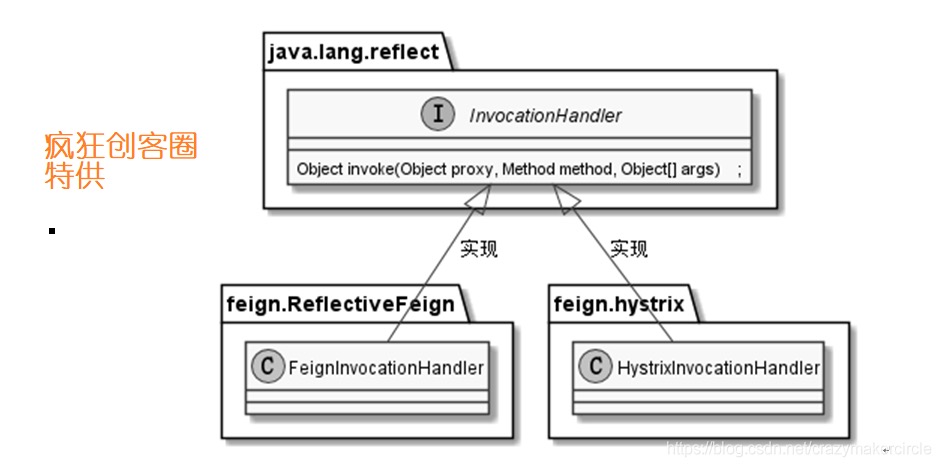

为了创建Feign的远程接口的代理实现类，Feign提供了自己的一个默认的调用处理器，叫做FeignInvocationHandler类，该类处于Feign-core核心Jar包中，当然，调用处理器可以进行替换，如果Feign与Hystrix结合使用，则会替换成 HystrixInvocationHandler 调用处理器类，类处于 feign-hystrix 的jar包中。
OpenFeign的核心原理 - 图7
图3 Feign中实现的 InvocationHandler 调用处理器

默认的调用处理器FeignInvocationHandler

默认的调用处理器 FeignInvocationHandler 是一个相对简单的类，有一个非常重要Map类型成员dispatch映射，保存着远程接口方法到MethodHandler方法处理器的映射。

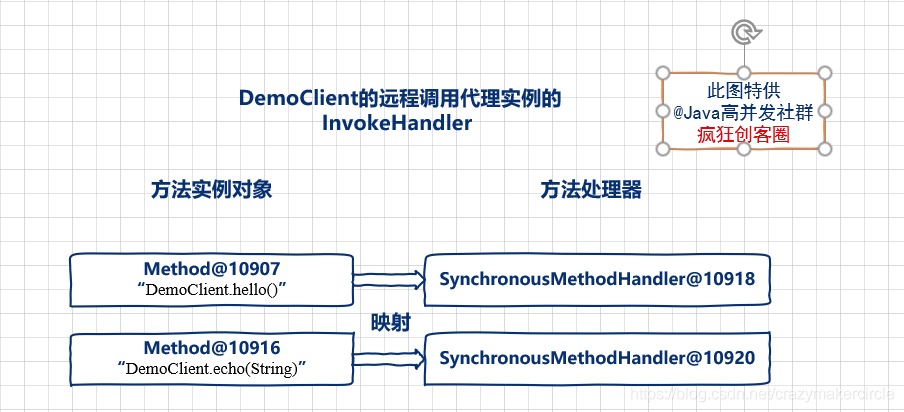

以前面示例中Democlient接口为例，其代理实现类的调用处理器 FeignInvocationHandler 的dispatch 成员的内存结构图如图3所示。
OpenFeign的核心原理 - 图8

图4 DemoClient代理实例的调用处理器 FeignInvocationHandler的dispatch 成员
为何在图3中的Map类型成员 dispatch 映射对象中，有两个Key-Value键值对呢？
原因是：默认的调用处理器 FeignInvocationHandle，在处理远程方法调用的时候，会根据Java反射的方法实例，在dispatch 映射对象中，找到对应的MethodHandler 方法处理器，然后交给MethodHandler 完成实际的HTTP请求和结果的处理。前面示例中的 DemoClient 远程调用接口，有两个远程调用方法，所以，其代理实现类的调用处理器 FeignInvocationHandler 的dispatch 成员，有两个有两个Key-Value键值对。

FeignInvocationHandler的关键源码，节选如下：

  1. package feign;
  2. //...省略import
  4. public class ReflectiveFeign extends Feign {
  6.   //...
  8.   //内部类：默认的Feign调用处理器 FeignInvocationHandler
  9.   static class FeignInvocationHandler implements InvocationHandler {
  11.     private final Target target;
  12.     //方法实例对象和方法处理器的映射
  13.     private final Map<Method, MethodHandler> dispatch;
  15.     //构造函数
  16.     FeignInvocationHandler(Target target, Map<Method, MethodHandler> dispatch) {
  17.       this.target = checkNotNull(target, "target");
  18.       this.dispatch = checkNotNull(dispatch, "dispatch for %s", target);
  19.     }
  21.     //默认Feign调用的处理
  22.     @Override
  23.     public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
  24.       //...
  25.       //首先，根据方法实例，从方法实例对象和方法处理器的映射中，
  26.       //取得 方法处理器，然后，调用 方法处理器 的 invoke(...) 方法
  27.          return dispatch.get(method).invoke(args);
  28.     }
  29.     //...
  30.   }

源码很简单，重点在于invoke(…)方法，虽然核心代码只有一行，但是其功能是复杂的：

  1. 根据Java反射的方法示例，在dispatch映射对象中，找到对应的MethodHandler方法处理器；
  2. 调用MethodHandler方法处理器的invoke(…)方法，完成实际的HTTP请求和结果的处理。

补充说明一下：MethodHandler 方法处理器，和JDK 动态代理机制中位于 java.lang.reflect 包的 InvocationHandler 调用处理器接口，没有任何的继承和实现关系。MethodHandler 仅仅是Feign自定义的，一个非常简单接口。
、、、、、、、、、、】【

方法处理器MethodHandler

Feign的方法处理器 MethodHandler 是一个独立的接口，定义在 InvocationHandlerFactory 接口中，仅仅拥有一个invoke(…)方法，源码如下：

  1. //定义在InvocationHandlerFactory接口中
  2. public interface InvocationHandlerFactory {
  3.   //…
  5.  //方法处理器接口，仅仅拥有一个invoke(…)方法
  6.   interface MethodHandler {
  7.     //完成远程URL请求
  8.     Object invoke(Object[] argv) throws Throwable;
  9.   }
  10. //...
  11. }

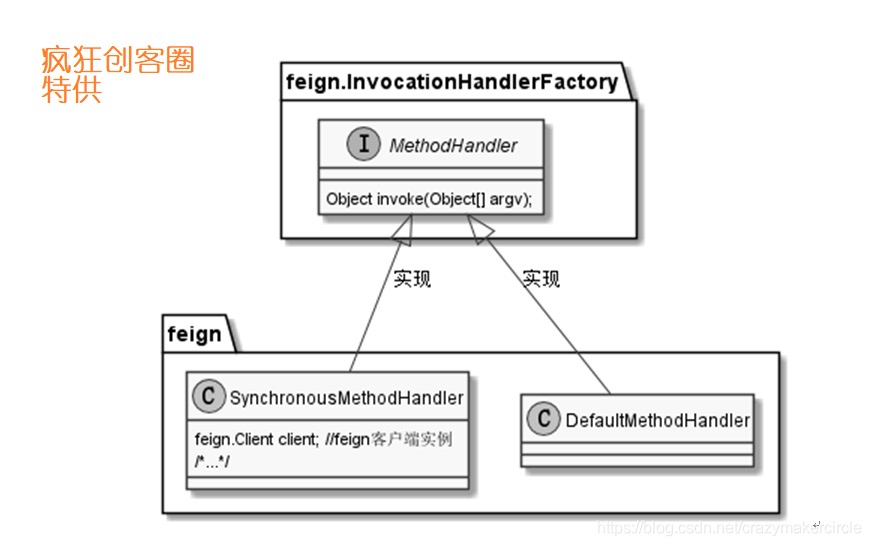

MethodHandler 的invoke(…)方法，主要职责是完成实际远程URL请求，然后返回解码后的远程URL的响应结果。Feign提供了默认的 SynchronousMethodHandler 实现类，提供了基本的远程URL的同步请求处理。有关 SynchronousMethodHandler类以及其与MethodHandler的关系，大致如图4所示。
OpenFeign的核心原理 - 图9
图5 Feign的MethodHandler方法处理器
为了彻底了解方法处理器，来读一下 SynchronousMethodHandler 方法处理器的源码，大致如下：

  1. package feign;
  2. //…..省略import
  3. final class SynchronousMethodHandler implements MethodHandler {
  4.   //…
  5.   // 执行Handler 的处理
  6. public Object invoke(Object[] argv) throws Throwable {
  7.         RequestTemplate requestTemplate = this.buildTemplateFromArgs.create(argv);
  8.         Retryer retryer = this.retryer.clone();
  10.         while(true) {
  11.             try {
  12.                 return this.executeAndDecode(requestTemplate);
  13.             } catch (RetryableException var5) {
  14.                //…省略不相干代码
  15.             }
  16.         }
  17. }
  19.   //执行请求，然后解码结果
  20. Object executeAndDecode(RequestTemplate template) throws Throwable {
  21.         Request request = this.targetRequest(template);
  22.         long start = System.nanoTime();
  23.         Response response;
  24.         try {
  25.             response = this.client.execute(request, this.options);
  26.             response.toBuilder().request(request).build();
  27.         }
  28. }
  29. }

SynchronousMethodHandler的invoke(…)方法，调用了自己的executeAndDecode(…) 请求执行和结果解码方法。该方法的工作步骤：
1、首先通 RequestTemplate 请求模板实例，生成远程URL请求实例 request；
2、然后用自己的 feign 客户端client成员，excecute(…) 执行请求，并且获取 response 响应；
3、对response响应进行解码

Feign客户端组件Feign.Client

客户端组件是Feign中一个非常重要的组件，负责端到端的执行URL请求。其核心的逻辑：发送request请求到服务器，并接收response响应后进行解码。

feign.Client 类，是代表客户端的顶层接口，只有一个抽象方法，源码如下：

  1. package feign;
  3. /**客户端接口
  4.  * Submits HTTP {@link Request requests}.
  5. Implementations are expected to be thread-safe.
  6.  */
  7. public interface Client {
  8.   //提交HTTP请求，并且接收response响应后进行解码
  9.   Response execute(Request request, Options options) throws IOException;
  11. }

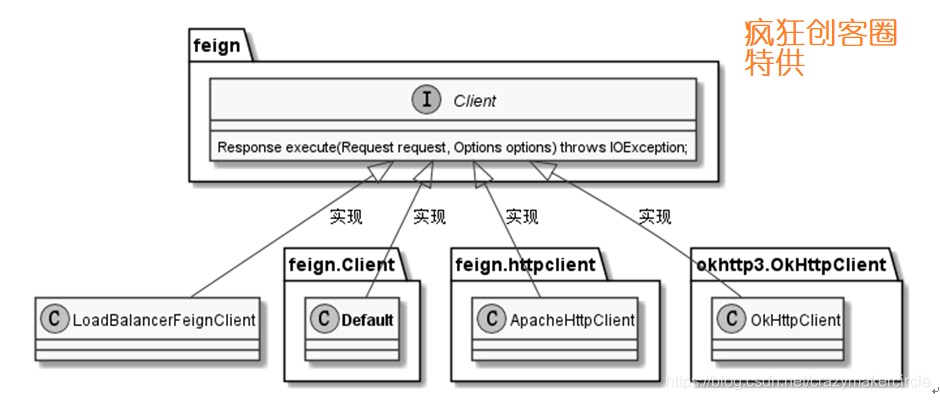

由于不同的feign.Client 实现类，内部完成HTTP请求的组件和技术不同，故，feign.Client 有多个不同的实现。这里举出几个例子：

  • Client.Default类：默认的feign.Client 客户端实现类，内部使用HttpURLConnnection 完成URL请求处理；
  • ApacheHttpClient 类：内部使用 Apache httpclient 开源组件完成URL请求处理的feign.Client 客户端实现类；
  • OkHttpClient类：内部使用 OkHttp3 开源组件完成URL请求处理的feign.Client 客户端实现类。
  • LoadBalancerFeignClient 类：内部使用 Ribben 负载均衡技术完成URL请求处理的feign.Client 客户端实现类。

此外，还有一些特殊场景使用的feign.Client客户端实现类，也可以定制自己的feign.Client实现类。下面对上面几个常见的客户端实现类，进行简要介绍。
OpenFeign的核心原理 - 图10
图6 feign.Client客户端实现类

Client.Default 类
**

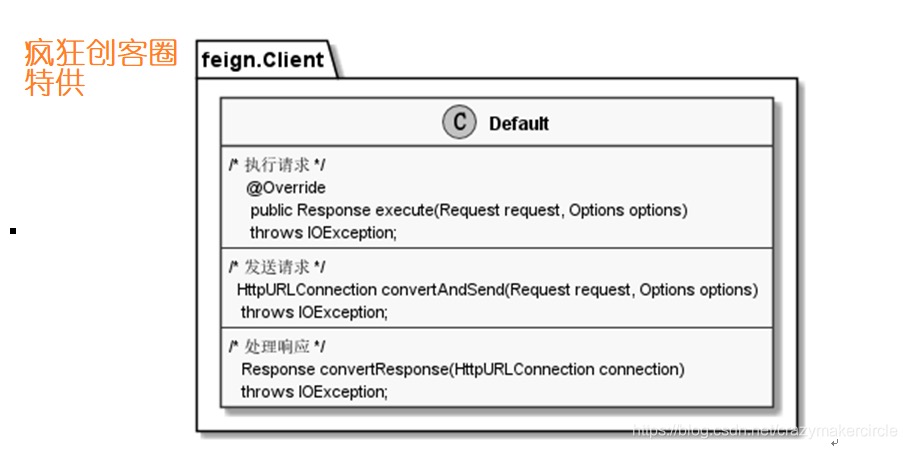

作为默认的Client 接口的实现类，在Client.Default内部使用JDK自带的HttpURLConnnection类实现URL网络请求。

OpenFeign的核心原理 - 图11

图7 默认的Client 接口的客户端实现类

在JKD1.8中，虽然在HttpURLConnnection 底层，使用了非常简单的HTTP连接池技术，但是，其HTTP连接的复用能力，实际是非常弱的，性能当然也很低。具体的原因，参见后面的“SpringCloud与长连接的深入剖析”专题内容。

Feigh远程调用的执行流程

由于Feign远程调用接口的JDK Proxy实例的InvokeHandler调用处理器有多种，导致Feign远程调用的执行流程，也稍微有所区别，但是远程调用执行流程的主要步骤，是一致的。这里主要介绍两类JDK Proxy实例的InvokeHandler调用处理器相关的远程调用执行流程：

  • 与默认的调用处理器 FeignInvocationHandler 相关的远程调用执行流程；
  • 与Hystrix调用处理器 HystrixInvocationHandler 相关的远程调用执行流程。

介绍过程中，还是以前面的DemoClient的JDK Proxy远程动态代理实例的执行过程为例，演示分析Feigh远程调用的执行流程。

3.1 与 FeignInvocationHandler 相关的远程调用执行流程

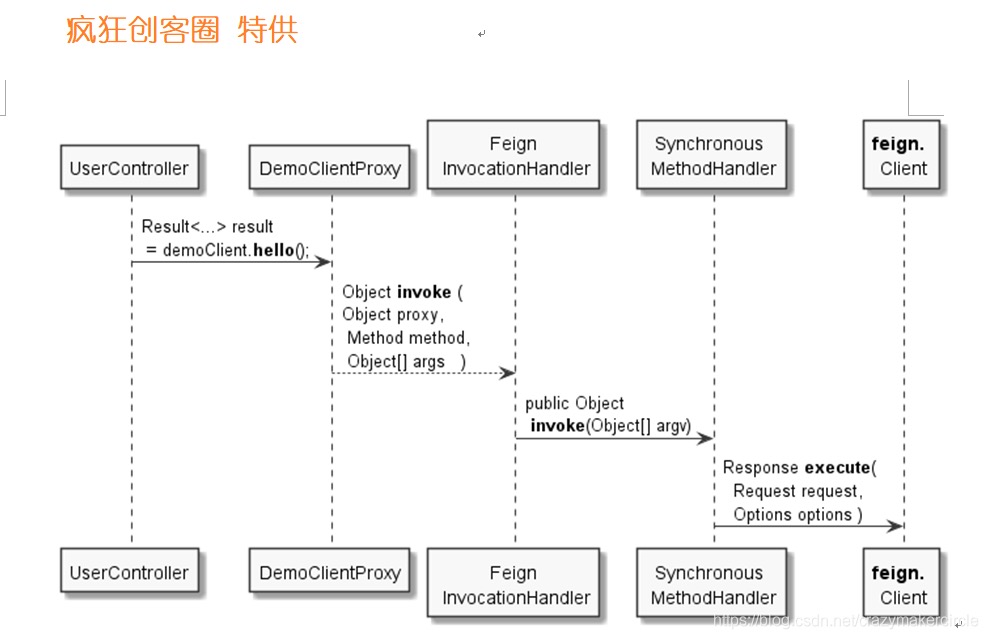

FeignInvocationHandler是默认的调用处理器，如果不对Feign做特殊的配置，则Feign将使用此调用处理器。结合前面的DemoClient的JDK Proxy远程动态代理实例的hello()远程调用执行过程，在这里，详细的介绍一下与 FeignInvocationHandler 相关的远程调用执行流程，大致如下图所示。
OpenFeign的核心原理 - 图12
图6 与 FeignInvocationHandler 相关的远程调用执行流程
整体的远程调用执行流程，大致分为4步，具体如下：

3.1.1 第1步：通过Spring IOC 容器实例，装配代理实例，然后进行远程调用。

前文讲到，Feign在启动时，会为加上了@FeignClient注解的所有远程接口（包括 DemoClient 接口），创建一个本地JDK Proxy代理实例，并注册到Spring IOC容器。在这里，暂且将这个Proxy代理实例，叫做 DemoClientProxy，稍后，会详细介绍这个Proxy代理实例的具体创建过程。
然后，在本实例的UserController 调用代码中，通过@Resource注解，按照类型或者名称进行匹配（这里的类型为DemoClient接口类型），从Spring IOC容器找到这个代理实例，并且装配给@Resource注解所在的成员变量，本实例的成员变量的名称为 demoClient。
在需要代进行hello（）远程调用时，直接通过 demoClient 成员变量，调用JDK Proxy动态代理实例的hello（）方法。

3.1.2 第2步：执行 InvokeHandler 调用处理器的invoke(…)方法

前面讲到，JDK Proxy动态代理实例的真正的方法调用过程，具体是通过 InvokeHandler 调用处理器完成的。故，这里的DemoClientProxy代理实例，会调用到默认的FeignInvocationHandler 调用处理器实例的invoke(…)方法。
通过前面 FeignInvocationHandler 调用处理器的详细介绍，大家已经知道，默认的调用处理器 FeignInvocationHandle，内部保持了一个远程调用方法实例和方法处理器的一个Key-Value键值对Map映射。FeignInvocationHandle 在其invoke(…)方法中，会根据Java反射的方法实例，在dispatch 映射对象中，找到对应的 MethodHandler 方法处理器，然后由后者完成实际的HTTP请求和结果的处理。
所以在第2步中，FeignInvocationHandle 会从自己的 dispatch映射中，找到hello()方法所对应的MethodHandler 方法处理器，然后调用其 invoke(…)方法。

3.1.3 第3步：执行 MethodHandler 方法处理器的invoke(…)方法

通过前面关于 MethodHandler 方法处理器的非常详细的组件介绍，大家都知道，feign默认的方法处理器为 SynchronousMethodHandler，其invoke(…)方法主要是通过内部成员feign客户端成员 client，完成远程 URL 请求执行和获取远程结果。

.0

3.1.4 第4步：通过 feign.Client 客户端成员，完成远程 URL 请求执行和获取远程结果

如果MethodHandler方法处理器实例中的client客户端，是默认的 feign.Client.Default 实现类性，则使用JDK自带的HttpURLConnnection类，完成远程 URL 请求执行和获取远程结果。
如果MethodHandler方法处理器实例中的client客户端，是 ApacheHttpClient 客户端实现类性，则使用 Apache httpclient 开源组件，完成远程 URL 请求执行和获取远程结果。
通过以上四步，应该可以清晰的了解到了 SpringCloud中的 feign 远程调用执行流程和运行机制。
