13 _ 重传的再认识：没有任何丢包却也一直重传？

你好，我是胜辉。
在上节课，我带你深入探讨了TCP重传的知识点，包括超时重传和快速重传。想必你对于重传的现象和背后的原理，也已经有了不少的了解。那么现在，你可以来思考这样一种情况：用Wireshark打开一个抓包文件，你看到了满屏的TCP Retransmission，第一感觉会是什么？
你应该会认为是掉包了，所以客户端重传了对吧？可能是网络路径上出了状况。
但实际上，网络状况是重传的一个重要因素，却不是唯一。另外一个因素也同样重要：操作系统对TCP协议栈的实现。
这是因为，TCP等传输协议不是无根之木，它们必须依托于操作系统而存在，包括各种客户端、服务端、网络设备等等。就以重传为例，表面上看是由于网络状况而引发的，但其实真正操控重传行为自身的，还是操作系统，确切地说，是TCP通信两端的操作系统。
所以，在这节课里，我会给你再介绍一个十分特殊的案例，带你用一种全新的视角来审视TCP重传。通过这节课的学习，你将会对TCP的基本设计，特别是其中最复杂的知识点之一的重传部分，有更加深刻的理解。这样即使以后你在工作中遇到各种奇怪的TCP问题的时候，也不会再轻易被它们的表面所迷惑，而是能有更加准确的判断了。

eBay的HTTP请求慢的问题是怎么解决的？

开头我们假设的那个场景，是一上来就直接分析TCP的重传问题，好像这个问题刚冒头，就是以“TCP重传”的形式出现的一样。但在真实的生产环境当中，问题出现的时候就不会那么直接了，而是以应用层的某种形式，比如以“事务处理慢”这种形式出现的。
下面，我们看一个实际的案例。

应用层分析：应用为什么变慢了？

eBay的应用大部分都是基于微服务进行设计和开发的。有一天，一个业务开发团队向我们基础架构团队报告了一个情况：从他们客户端集群向服务端（LB上的VIP）发送的请求，遇到了大量的Response Timeout（返回超时）的报错。这里的Timeout是一个应用层的超时设置，如果客户端无法在2秒钟（2000ms）之内收到返回信息，就会抛出超时报错。
在我们内网，同数据中心的时延基本在1ms以内，跨数据中心的时延在10ms上下，都很快。这里设置的2000ms的超时，事实上大部分都是预留给了应用程序。这个应用的超时机制，跟TCP超时重传机制类似，应用也不想“干等”。
所以，我们首先采用了挨个测试的方法。因为整个路径是：

客户端 -> LB -> 服务器（就是LB后面的机器）

而报错是在客户端观察到的，那么我们可以对比两种路径：

• 客户端 -> LB -> 服务器
• 客户端 -> 服务器（绕过LB）

看看在这两种情况下传输的请求都有什么不同。

• 客户端直接访问服务器的情况

我们发现，如果客户端绕过LB VIP去直接访问服务器，是正常的，没有超时的报错。服务器上的日志显示，很快收到了客户端发出的请求，花了三百多毫秒就处理完并回复了。比如这个服务器日志：

• 客户端访问LB VIP的情况

这种情况下，客户端会等待很长的时间才能拿到HTTP响应。日志也印证了这一点：服务器上的日志显示，这个请求的处理耗费了1703毫秒。如下图：

并且，客户端上的日志显示，同样是这个请求，在它看来，从发出请求给LB的VIP，到收到LB的VIP返回的响应，一共消耗了2002毫秒。如下图：

我画了一张示意图，帮助你理解得更加清楚一些：

你也许会问：看起来不是服务器那头本身处理的耗时很长吗？为什么不查查服务器上应用代码的Bug？
我们也一度有这个怀疑，服务器上运行的是Java代码，会不会是GC造成的影响呢？所以我们也去查了当时JVM的运行情况，发现这段时间内并没有GC事件。因此，这个可能性也被排除。并且我们定位到，服务器的耗时主要是花费在了read()调用上，即读取网络I/O上面，所以还是需要回到网络排查的方向上来。

补充：Java有相关的分析工具来定位耗时所在，或者用strace也可以定位系统调用的性能情况。

我们用一个示意图来概括这两种场景下的区别：

由此，我们可以初步判定：问题出在LB，或者LB前后的网络环节。
这里也是我想分享给你的一个小的排查原则：针对客户端看到超时或者响应慢的这类问题，最好也检查下服务器本身花费的时间，两者对比，就能找到问题的方向了。
我给你把整个思路用伪代码的形式组织如下：

if (服务器耗时约等于客户端耗时) {
  检查服务器耗时分布
  if (服务器耗时在网络I/O) {
      检查中间网络或者LB
  } else {
      检查服务器应用程序或操作系统
  }
} else if (服务器耗时远小于客户端耗时) {
  检查中间网络或者LB
}

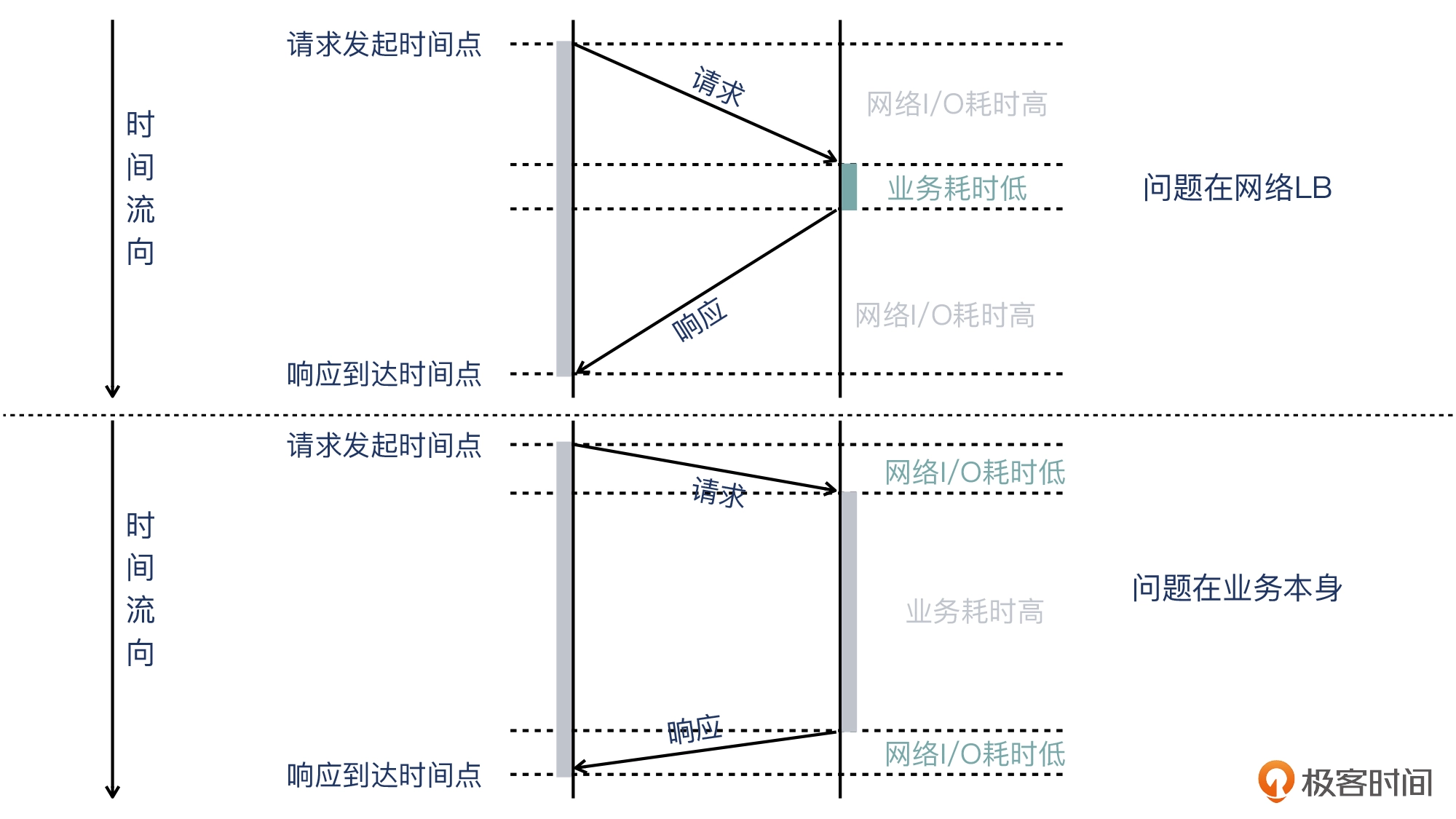

我也画了一个示意图，供你参考：

那么下面，我们就可以把排查重点，转到 LB和网络层面上来。

抓住排查重点：LB和网络层

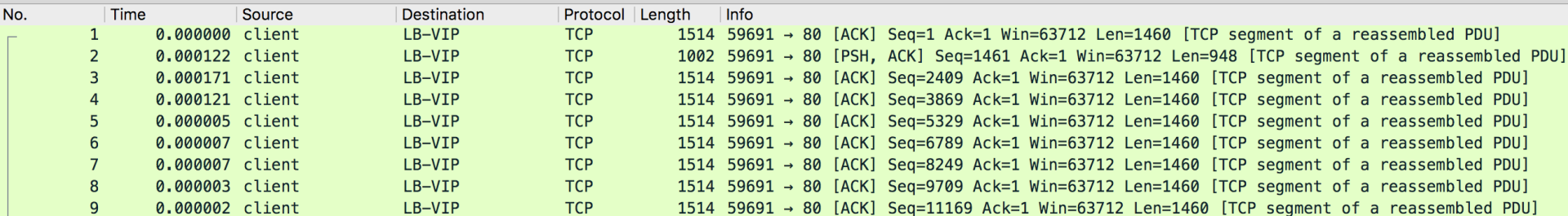

首先，我们在LB进行了抓包，用Wireshark打开抓包文件，一开始看到的是一帆风顺，全绿：

翻了几页，突然画风一变，全红：

补充：抓包示例文件已经上传至Gitee，建议你结合专栏内容和抓包示例文件一起学习，效果更好。

看到这个景象，你是否也会这样判断：“这肯定是有丢包了，所以接收方一直在回复DupAck！赶快去查网络设备的问题。”
DupAck多半是丢包引起的，但这次不是。为什么呢？我们先来看一下抓包文件展现出来的全貌。

• 第一阶段：连接建立，正常。
• 第二阶段：客户端开始发送数据包给LB，正常。
• 第三阶段：客户端连续发送了约70KB数据（其中大部分数据还未被确认）。
• 第四阶段：LB发送ACK包确认收到了前面约27KB的数据。
• 第五阶段：客户端继续发送70~91KB的数据，目前为止也是正常的。
• 第六阶段：在27KB之后，LB连续发送数十个DupAck，然后客户端发送一次TCP fast retransmission；这样的情况持续到客户端把所有应该发的数据包都发完。

那么，我们可以在Wireshark里打开Expert Information看一下汇总信息。

补充：关于Expert Information的解读，我在第5讲有介绍过，如果你感觉现在印象有点模糊的话，可以回头去温习一下。

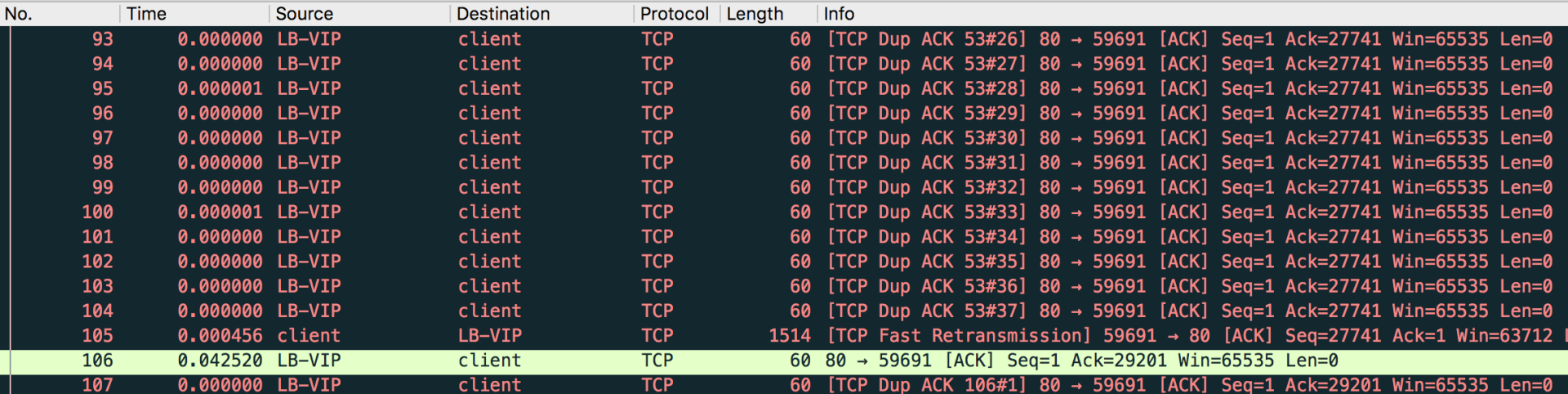

从图上看，快速重传有8个，DupAck有567个，平均每个快速重传对应了约70个DupAck。这里，我们来看看其中一段连续的DupAck和随后的一个快速重传：

我给你解读一下：在LB给客户端发送了数十个DupAck之后（比如截图里包号93到104），客户端发送了一次快速重传（包号105），然后LB回复ACK（包号106，针对包号105），接着LB继续新一轮的数十个DupAck（从包号107开始），循环往复。
其实这里已经说明了这个案例的特殊性，也就是有“规律性现象”。如果是网络设备问题导致丢包，那么丢包会是随机现象，不太可能像这样有规律（70个DupAck加一个快速重传，不断循环）。而往往规律的背后，一般潜藏着某种未知的机制。
当然，大量的DupAck和重传，确实跟应用层我们看到的严重的延迟现象对上了。也至少能回答“应用为什么变慢”这个问题了。当然，探究根因的话，接下来就是要回答“为什么有重传”这个问题。

网络排查推进：为什么客户端出现了重传？

在上节课，我们学习过两种重传方式，分别是快速重传和超时重传，而这次的重传呢，Wireshark已经提醒我们，属于快速重传。那为什么会有这种快速重传呢？
这里我们先来看一下相关数据包的具体细节。
首先，我们看一下在LB回复大量DupAck之前，客户端的发送情况。

可以看到，在第一个LB DupAck包之前，客户端发送的最后一个数据包是包号67，它的信息是：

• 序列号为91305，表明从握手开始有91304（减去握手阶段的1）字节的TCP载荷，从客户端发出了；
• 确认号为1，因为LB还没回复HTTP响应，也就是没有握手以外的更多数据，所以客户端还是保持握手阶段的确认号1。

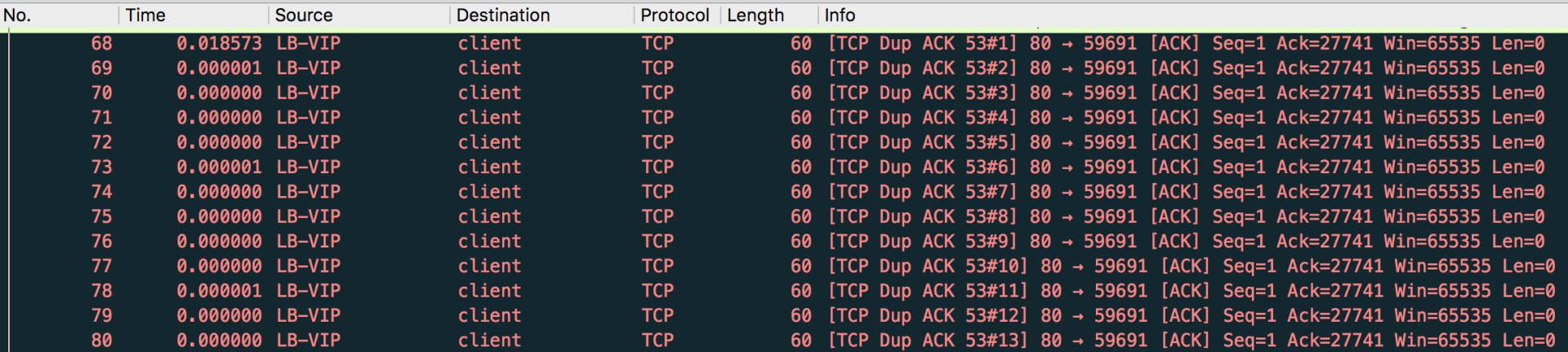

然后我们再来看一下第一个LB DupAck包，其包号为68：

• 序列号为1，因为LB还没回复应用层的HTTP响应，所以还是保持握手阶段的序列号1；
• 确认号为27741，表示LB收到了27740（减去握手阶段的1）字节的数据，而第27741字节之后的数据并没有收到。

要知道，TCP协议规定：接收方回复的ACK包的确认号=发送方数据包的序列号+TCP载荷字节数。如果接收方回复了DupAck，假设这个DupAck的确认号为n，那么其含义是：我只收到发送方给我的序列号为n之前的数据包，而序列号为n（及其之后）的数据包，我都没有确认。
所以，LB就通过DupAck包向客户端宣告：“我这边只确认收到序列号27741之前的数据包。”
而这里出现几十次DupAck的原因是，一旦LB认为某个数据包我没有收到（此处是序列号为27741的数据包），那么数据就“断档”了，之后客户端送过来的每个数据包，LB都无法ACK这些数据包的序列号+TCP载荷字节数。所以虽然ACK包还是要发，但确认号却只能“停留”在丢包处的确认号，并且这样重复的ACK会有很多个。

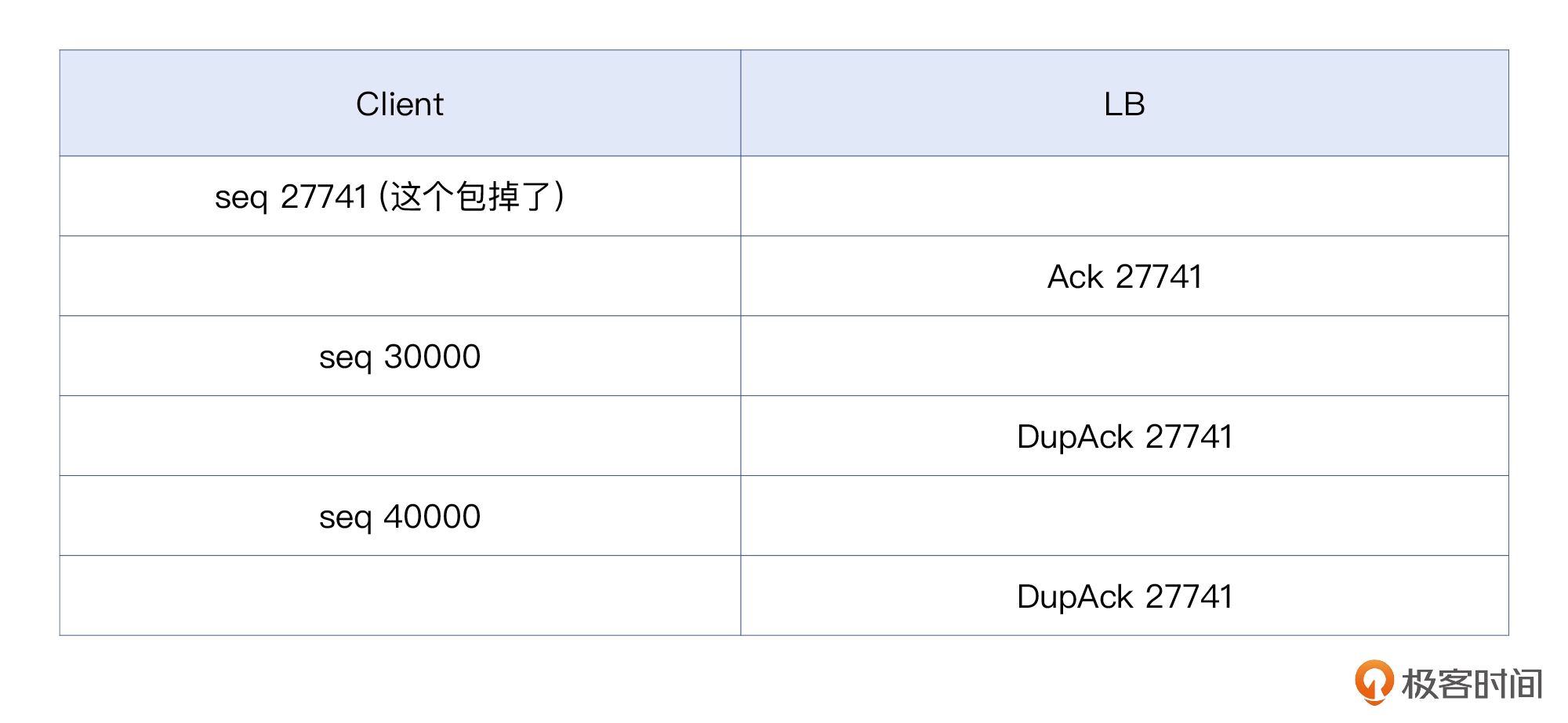

为了便于理解，我把这个过程换一种方式给你展示一遍。除了27741这个号以外，其他序列号是为方便举例而编出来的：

上面是客户端来一个报文，LB回复一次DupAck。当然也可能像下面这样，连续来多个报文，LB回复连续的多个DupAck：

好了，现在情况就比较清楚了，虽然“丢包”的根因还没找到，但整个排查工作的脉络已经相对清晰了，即：某处丢包-> TCP重传-> TCP传输速度下降->应用层超时报错。
看起来，我们离成功只剩一步了，也就是，在抓包文件中找到那个丢失的序列号为27741的数据包！
只要证明这个数据包确实是在网络上丢失的，那么我们就去修复网络。TCP不丢包了不重传了，速度就上来了，应用就不超时了。逻辑圆满自洽，感觉胜利已经在向我们招手了，是不是？
可是峰回路转。我们去翻前面数据包的时候，发现根本就没有那个“序列号为27741”的数据包！

上图是最接近27741序列号的附近的数据包，有序列号27229的包，也有序列号28689的包，但就是没有位于这两个数中间的27741的包。
这个时候，恍惚中有点感觉在看悬疑小说：一桩案件的元凶被查出是某某某，结果发现某某某这个人压根不存在。
你如果有跑步的爱好，应该会知道：跑步过程中会有一个极限区，此时我们的心肺会遇到很大的压力，这种难受的感觉很容易让人放弃。但是，如果继续坚持挺过这个极限区，身体就能提升到一个新的平台上继续平衡运转。进而，我们就可以继续快乐地跑下去了。
显然，我们的排查进入了“极限区”了。止步还是进步，就在一念之间。

TCP的本质：再次思考什么是确认号？

那么，这个序列号27741的包是消失了吗？还是说它就在那里，只是我们忽视了它的存在？
TCP序列号、Payload（载荷）、TCP确认号，一般情况下就是一个A+B=C的关系。但是，确认号必须是序列号+全部载荷吗？它可以是序列号+部分载荷吗？

举个例子，如果我从网上购买了一套衣服（上衣+裤子），我也收到了全套。但我觉得裤子尺码不对，上衣还挺合身，我可以只确认我收到了上衣（当然裤子还是要退回的），让卖家重新发裤子给我吗？这是可以的。

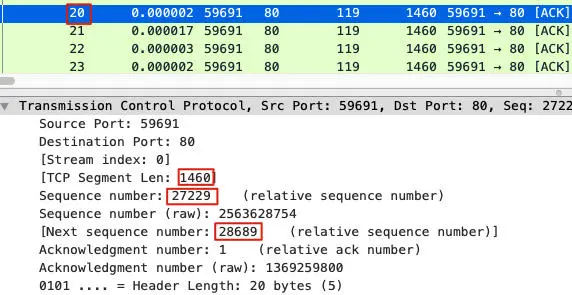

如果TCP也可以这样呢？那么，“寻找序列号为27741的包”也许就是个伪命题，这个“包”实际上并不是独立的一个包，它只是某一个TCP包的一部分（前半部分）。我们来看一下包号20（也就是前面找27741的时候，关注的两个报文之一）的详情：

这个包是从客户端发给LB的，它的序列号为27229，载荷为1460字节。Wireshark也告诉我们，客户端将要发的下一个包的序列号会是28689。然而，LB回复的ACK（后续同样的ACK就是DupAck）却是这样：

我们再看那个最为可疑的数字27741。显然，27741=27229+512。到这里看清楚了吗？这次LB确认的是一件“上衣”（512字节），而余下的“裤子”（另外的1460-512=948字节），LB并没有确认。没有被确认的数据，在客户端看来，是需要重新发送的。

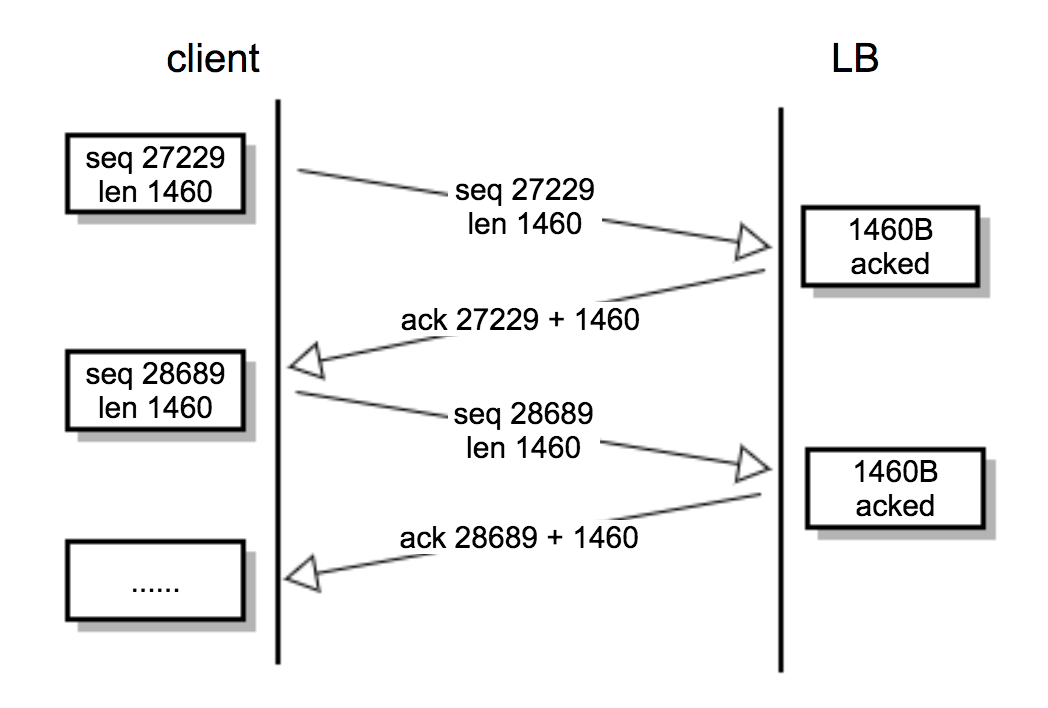

我们先看看正常情况（即每次确认1460字节 ）下的数据包交换过程：

然后再来看一下这次异常交换的过程。

• 客户端：我发给你从27229开始的1460字节，下一次你懂的，我将要发的是28689开始的数据。
• LB： 我也不知道最近怎么搞的，记性不好，你这次给我这些数据，我好像只认得前512字节，其他的我认不出来了，先确认这512字节吧。
• 客户端：怎么回事？只确认前512字节？麻烦了，我为了保证这次发送的TCP载荷依然能用足一个MSS即1460字节，必须把前一个包的后948字节和下一个包的前512字节，组合在一起，变成一个新的1460字节的包，再发送给你。不过还好，所有未被确认的数据还都在我的发送缓存（send buffer）里面，没有丢失。不过原先计算好的安排都要改掉了，我的CPU开销很大啊！

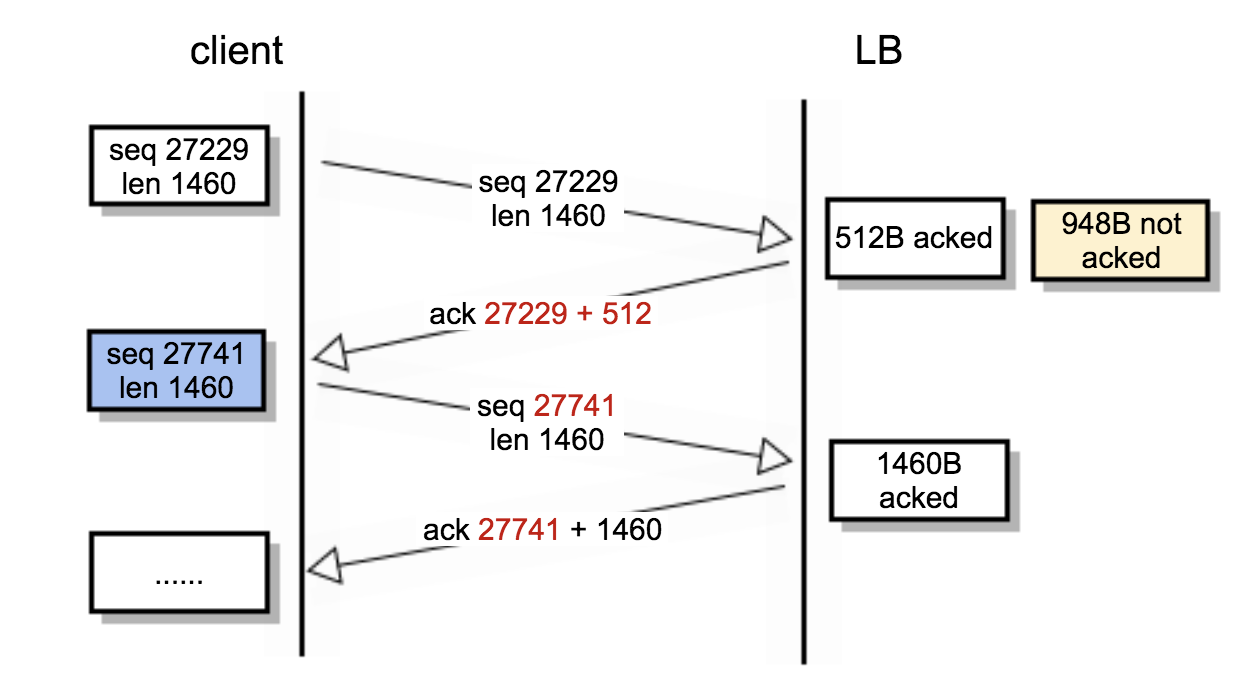

这次异常通信的过程如下图所示：

这里，我再提醒你一个关键点：确认号本身代表字节数，所以它是字节级别的，而不是报文级别。也就是说，确认号是精确到某个字节的，而不是某个报文。
说到这里，我们再回顾下前面提到过的现象：平均每个快速重传对应了约70个DupAck，而每次重传都需要客户端把发送缓冲区里面打包好的数据包，挨个拆开，重组成LB想要的样子（512字节的位移的关系）。
想必，现在你已经清楚为什么应用会超时（超过2s）了：因为时间都花费在了各种包的分拆、重组上面了。光是客户端想成功发完一个POST请求，都花费了远远超出预期的时长。就如同一辆车频繁熄火，还怎么可能高速行驶呢？

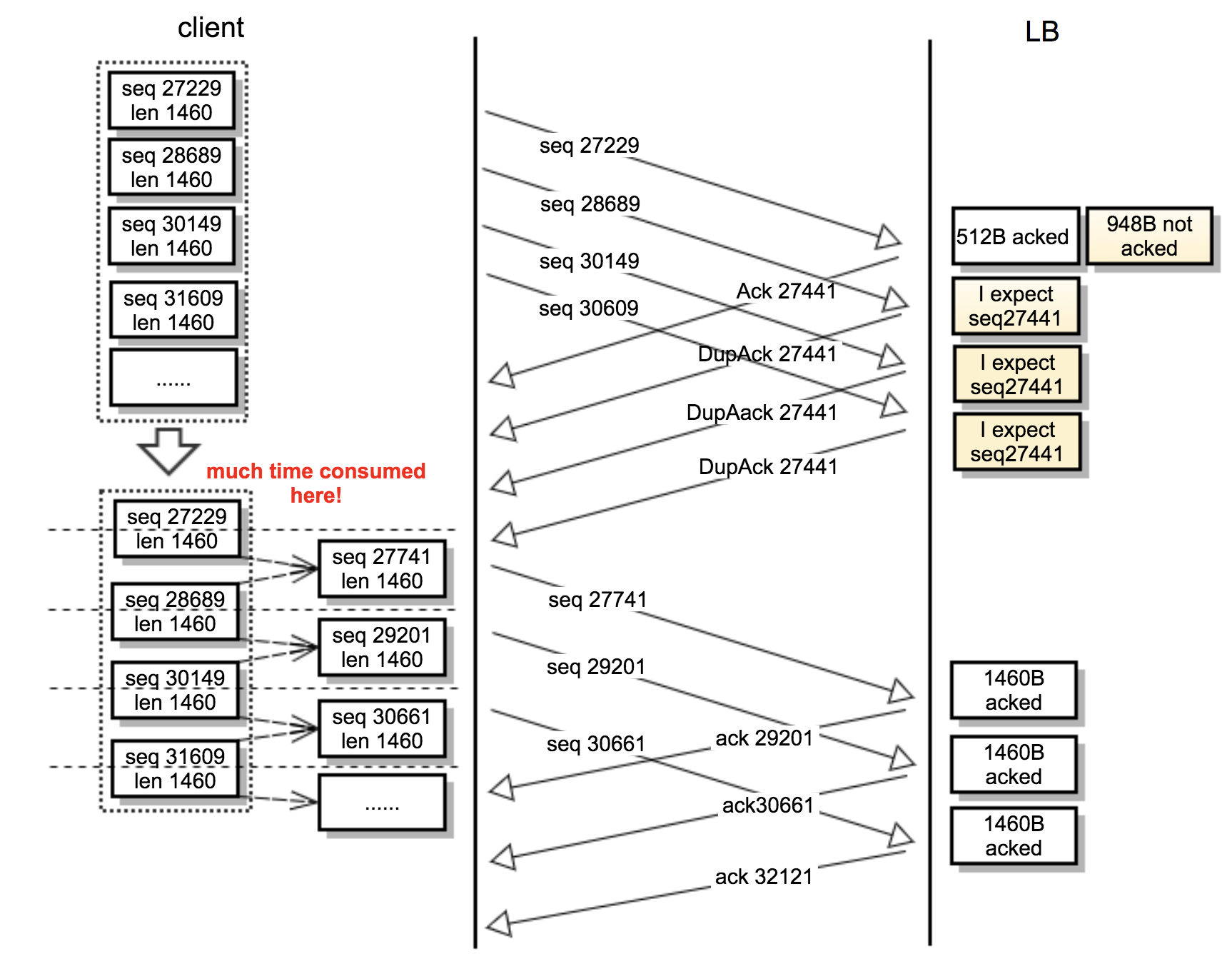

我画了一张更详细的图，来帮助你理解这个复杂的过程：

• 客户端发送HTTP POST请求，在TCP层面体现为一系列数据包（30KB以内）给LB，LB转发给服务器，在30KB之前一切正常。客户端应用程序的Timeout计时器，也从POST请求发送的那一刻开始计时。
• 大约在客户端发送数据到30KB左右时，LB回复的ACK包确认的数据，不再是数据包分界点的字节数，而是位于中间的某个字节数（这个行为比较罕见）。
• 客户端累积收到3个这样的DupAck（在这个案例里达到70多个），认为该包丢失。加上这个包的特殊性（是之前某个完整包的一部分），客户端会从缓冲区找出对应的字节数，拼凑上后续包的数据，组装成一个新的MSS大小（1460字节）的数据包，并且在此处消耗了可观的时间。
• LB继续发送类似的“中间确认”包，客户端继续进行“拆包、重组”的操作，此处持续消耗客户端的时间。
• 服务器的时间都花在read()调用上（因为数据还在重传和重组过程中），无法及时收取完整的POST请求并计算处理，此时已经无法在客户端预定的Timeout时限内完成任务，于是客户端报错。

为了更加方便你的理解，我把这个过程概括成了下面这张图：

真相大白了！凭借这些详细的分析和充足的证据，我们说服了LB厂商并确认这是一个Bug，它容易在请求尺寸比较大的情况下被触发。比如在这个案例里，一个POST请求平均大小在100KB，也就触发了这个Bug。
实际上，在Bug修复之前，我们通过扩大TCP receive buffer size，使得缓冲区足够大（你HTTP POST请求大，我缓冲区更大），也做到了对Bug的规避。

小结

今天介绍的确实是一个比较罕见的案例，也是我处理过的众多网络排查案例中，遇到的仅有的一次“确认号在中间位置”的情况。那么从协议规范来说，这样“确认中间位置”的做法，到底是否违规呢？
我们看一下TCP协议的第一版规范RFC793，看看它对确认号的要求是什么：

if the ACK bit is on
......
        ESTABLISHED STATE
      If SND.UNA < SEG.ACK =< SND.NXT then, set SND.UNA <- SEG.ACK.

其中几个缩写的含义如下：

SND.UNA - send unacknowledged #这是指已发送的但未被确认的TCP段的位置
SND.NXT - send next           #这是已经发送的TCP段的下个序列号

“下个序列号”这个知识点在第10讲介绍过，你可以回头复习一下。

TCP应该接受 SND.UNA < SEG.ACK =< SND.NXT 这样的情形，也就是收到的报文的确认号，应该大于已经被确认的数据的位置，并且小于等于（要发送的）下个序列号。

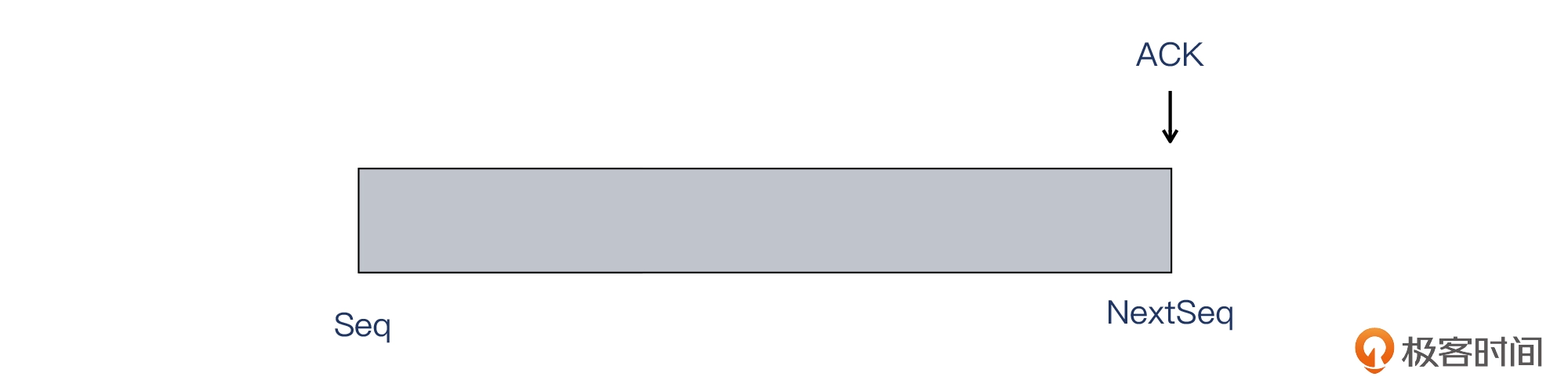

一般来说，我们看到的大部分是“确认号等于下个序列号”的情况，如下图：

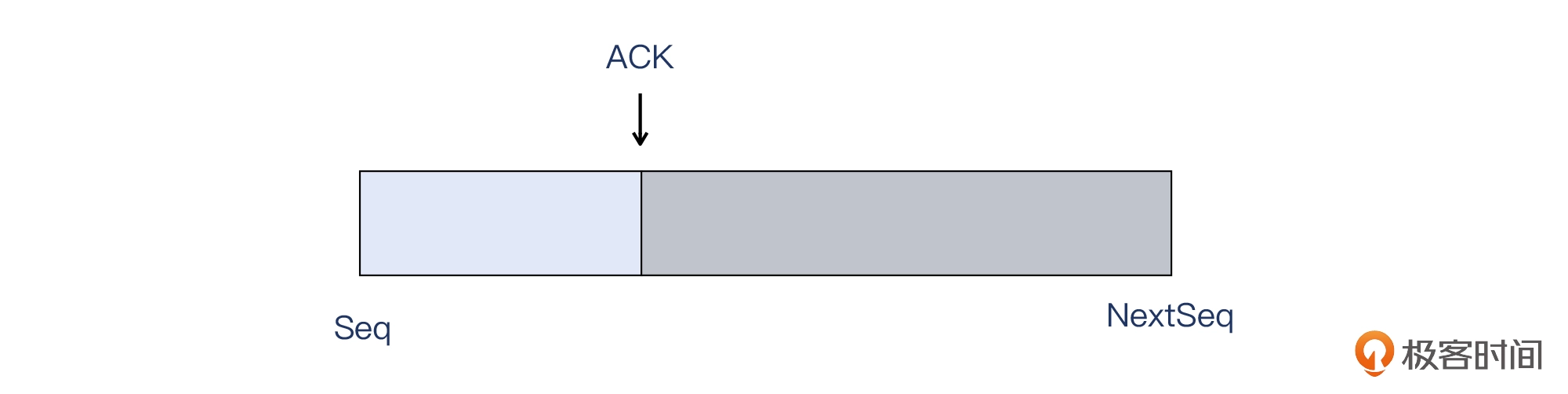

但是从这个案例的情况来看，就是确认号是在中间位置。这虽然很少见，但也不违规，也可以被操作系统接纳并处理。只不过，引起的开销有点过大了。

除了上面的知识点以外，我也建议你务必关注整个排查过程带来的启发：

• 网络排查过程中要仔细核对各种事实和数据，避免仅根据表面现象轻易下结论。比如，在这个案例里，很多的TCP重传很容易让我们把关注点错引到网络状况上面去。所以只有仔细核对这些数据，发现其中的问题，才不会被自己的思维惯性所误导。
• 对于各种重传的现象和成因应该有充分的了解，这样对排查方向的确定有很大的帮助。特别是重传的两个大类，即快速重传和超时重传，它们的特征和应对策略，你最好熟记于心，这样等你遇到类似情况时，很快可以对症下药，提高解决问题的效率。
• 基于前面两点做细致踏实的分析，即使得出的结论比较意外，也应该保持实事求是的态度去看待和验证。在这次案例中，TCP确认号没有像常规的那样ACK=RCV.NXT，这也是出乎意料的事情。正是因为我们充分尊重这样的事实，并进行推理，才能突破既有的思维，找到了真正的原因。
• 对于“超时、处理慢”这类问题，建议你对比客户端和服务端的耗时，这有利于你找到正确的排查方向。在这个案例中，我们比较了两端的耗时，发现两者接近；然后，通过在服务器上做系统排查，发现时间主要花费在read()上，这就说明，问题很可能出在网络或者LB上。课程中我给你整理了一段伪代码，梳理了这种排查思路，你可以拿来参考。

• 最后，对于排查期间发现的规律性的现象，可以重点关注。规律性的背后藏着的东西，跟问题的根因，多半有着密切的联系。所以这种规律性问题，也许正是我们排查的突破口。

  思考题

  最后还是给你留两道思考题：

• 如果接收端收到一个确认包，其确认号为200，而当前的未被确认的位置在500，那么接收端会怎么处理这个看起来“迟到并且重复”的确认包呢？

• 你有没有遇到过这种“确认号在中间位置”的情况？当时有没有引起什么问题呢？

欢迎在留言区分享你的答案，也欢迎你把今天的内容分享给更多的朋友。

附录

抓包示例文件：https://gitee.com/steelvictor/network-analysis/tree/master/13
