08 _ 分段：MTU引发的血案

你好，我是胜辉。
在第1讲里，我给你介绍过TCP segment（TCP段）作为“部分”，是从“整体”里面切分出来的。这种切分机制在网络设计里面很常见，但同时也容易引起问题。更麻烦的是，这些概念因为看起来都很像，特别容易引起混淆。比如，你可能也听说过下面这些概念：

• TCP分段（segmentation）
• IP分片（fragmentation）
• MTU（最大传输单元）
• MSS（最大分段大小）
• TSO（TCP分段卸载）
• ……

所以这节课，我就通过一个案例，来帮助你彻底搞清楚这些概念的联系和区别，这样你以后遇到跟MTU、MSS、分片、分段等相关的问题的时候，就不会再茫然失措，也不会再张冠李戴了，而是能清晰地知道问题在哪里，并能针对性地搞定它。

案例：重传失败导致应用压测报错

我先来给你介绍下案例背景。
在公有云服务的时候，一个客户对我们公有云的软件负载均衡（LB）进行压力测试，结果遇到了大量报错。要知道，这是一个比较大的客户，这样的压测失败，意味着可能这个大客户要流失，所以我们打起十二分的精神，投入了排查工作。

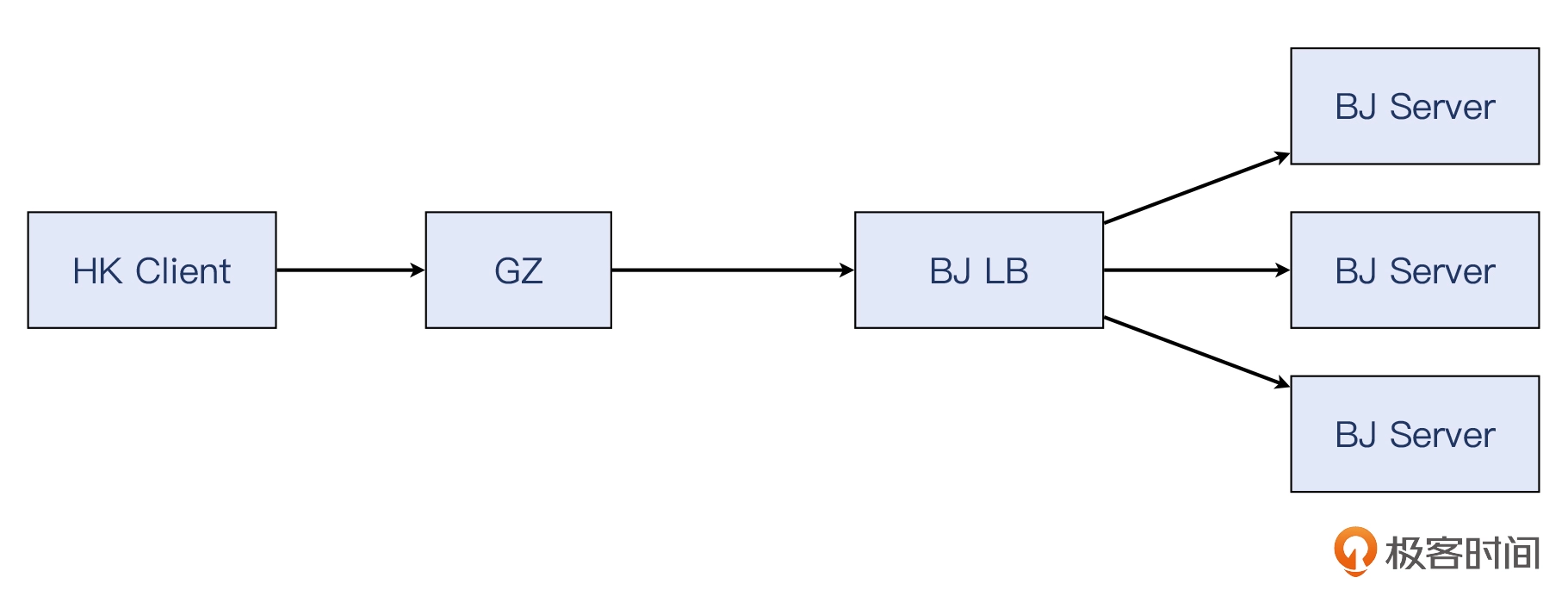

首先，我们看一下这个客户的压测环境拓扑图：

这里的香港和北京，都是指客户在我们平台上租赁的云计算资源。从香港的客户端机器，发起对北京LB上的VIP的压力测试，也就是短时间内有成千上万的请求会发送过来，北京LB就分发这些请求到后端的那些同时在北京的服务器上。照理说，我们的云LB的性能十分出色，承受数十万的连接没有问题。不夸张地说，就算客户端垮了，LB都能正常工作。
但是在这次压测中，客户发现有大量的HTTP报错。我们看了具体情况，这个压测对每个请求的超时时间设置为1秒。也就是说，如果请求不能在1秒内得到返回，就会报错。而问题症状就是出现了大量这样的超时报错。
既然通过LB做压测有问题，客户就绕过LB，从香港客户端直接对北京服务器进行测试，结果发现是正常的，压测可以顺利完成。当然，因为单台服务器的能力比不上LB加多台服务器的配置，所以压测数据不会太高，但至少没有报错了。
那这样的话，客户是用不了我们的LB了？
我们还是用抓包分析来查看这个问题。显然，我们知道了两种场景，一种是正常的，一种是异常的。那么我们就在两种场景下分别做了抓包。

绕过LB的压测

我们来看一下绕过LB的话，请求是如何到服务器的。香港机房的客户端发起HTTP请求，通过专线进入广州机房，然后经由广州-北京专线，直达北京机房的服务器。

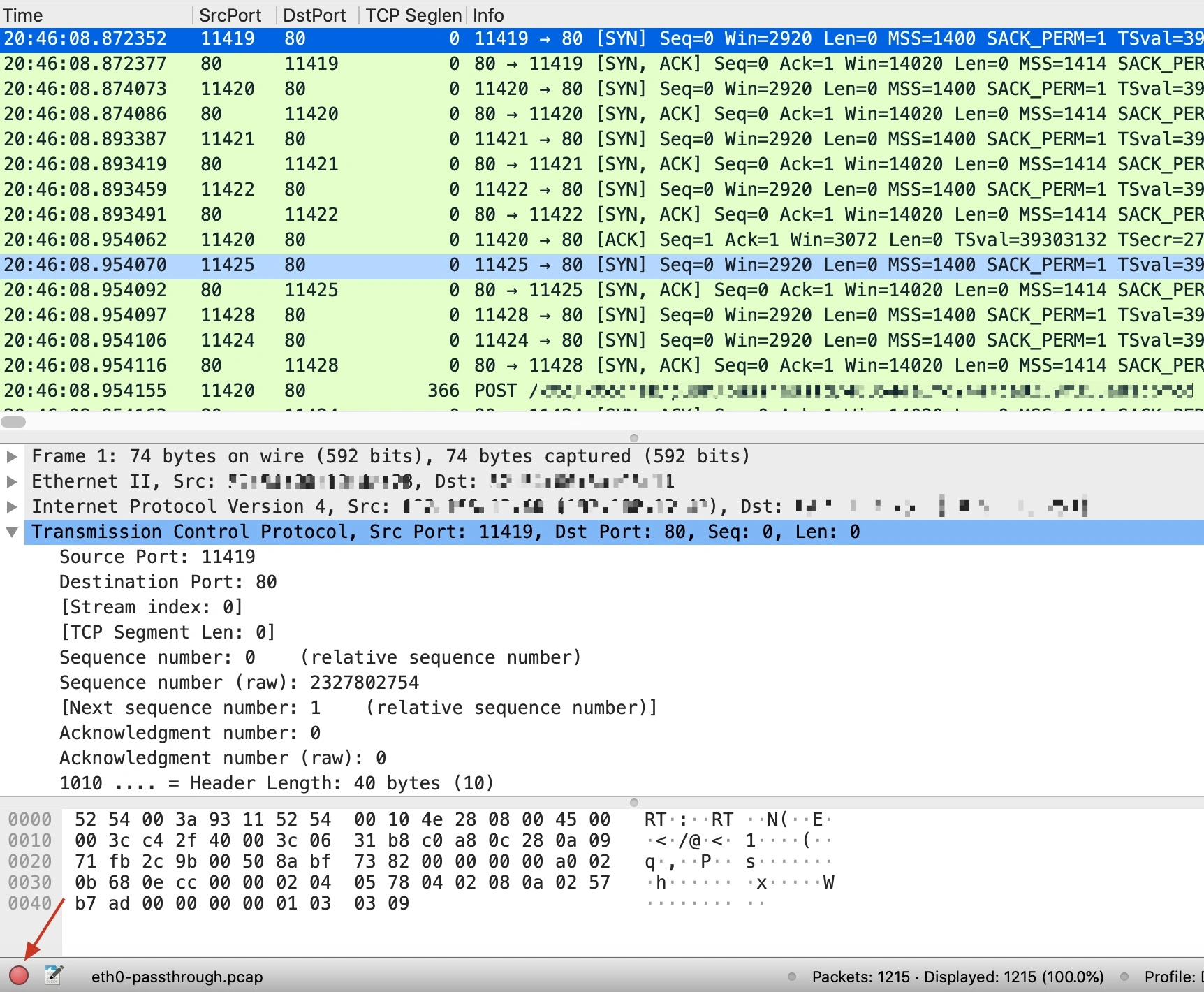

我们来看一下这种场景下的抓包文件：

抓包文件已经脱敏后上传至gitee。

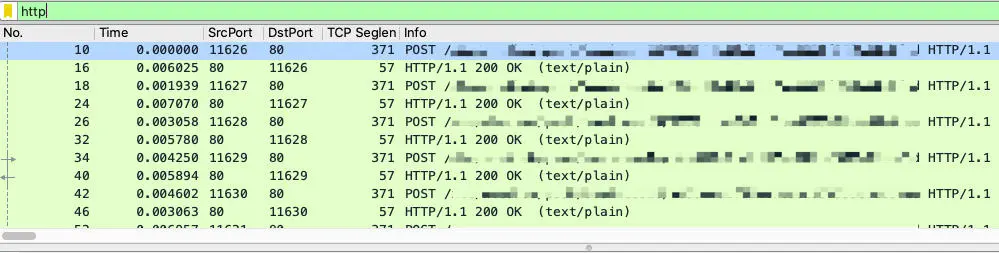

考虑到压测的问题是关于HTTP的，我们需要查看一下HTTP事务的报文。这里只需要输入过滤器http就可以了：

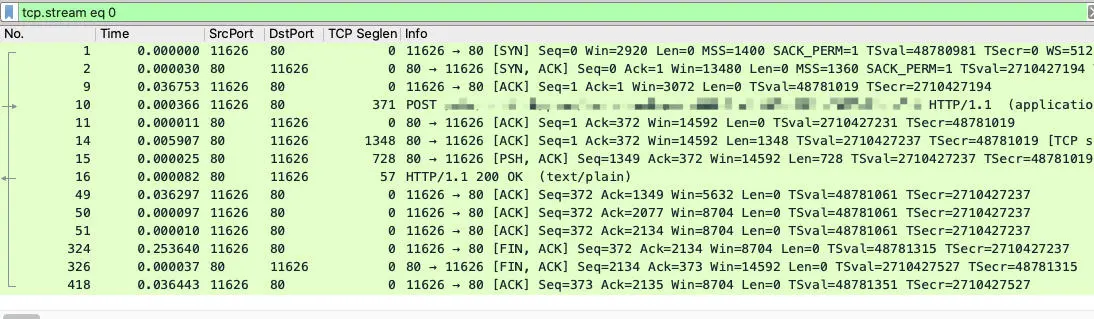

我们选中任意一个这样的报文，然后Follow -> TCP Stream，来看看整个过程：

从这个正常的TCP流里，我们可以获取到以下信息：

• 时延（往返时间）在36.8ms，因为SYN+ACK（2号报文）和ACK（9号报文）之间，就是隔了0.036753秒，即36.8ms。
• HTTP处理时间也很快，从服务端收到HTTP请求（在10号报文），到服务端回复HTTP响应（14到16号报文），一共只花费了大约6ms。
• 在收到HTTP响应后，客户端在25ms（324号报文）后，发起了TCP挥手。

看起来，服务器确实没有问题，整个TCP交互的过程也十分正常。那么，我们再来看一下“经过LB”的失败场景又是什么样的，然后在报文中“顺藤摸瓜”，进一步就能逼近根因了。

经过LB的压测

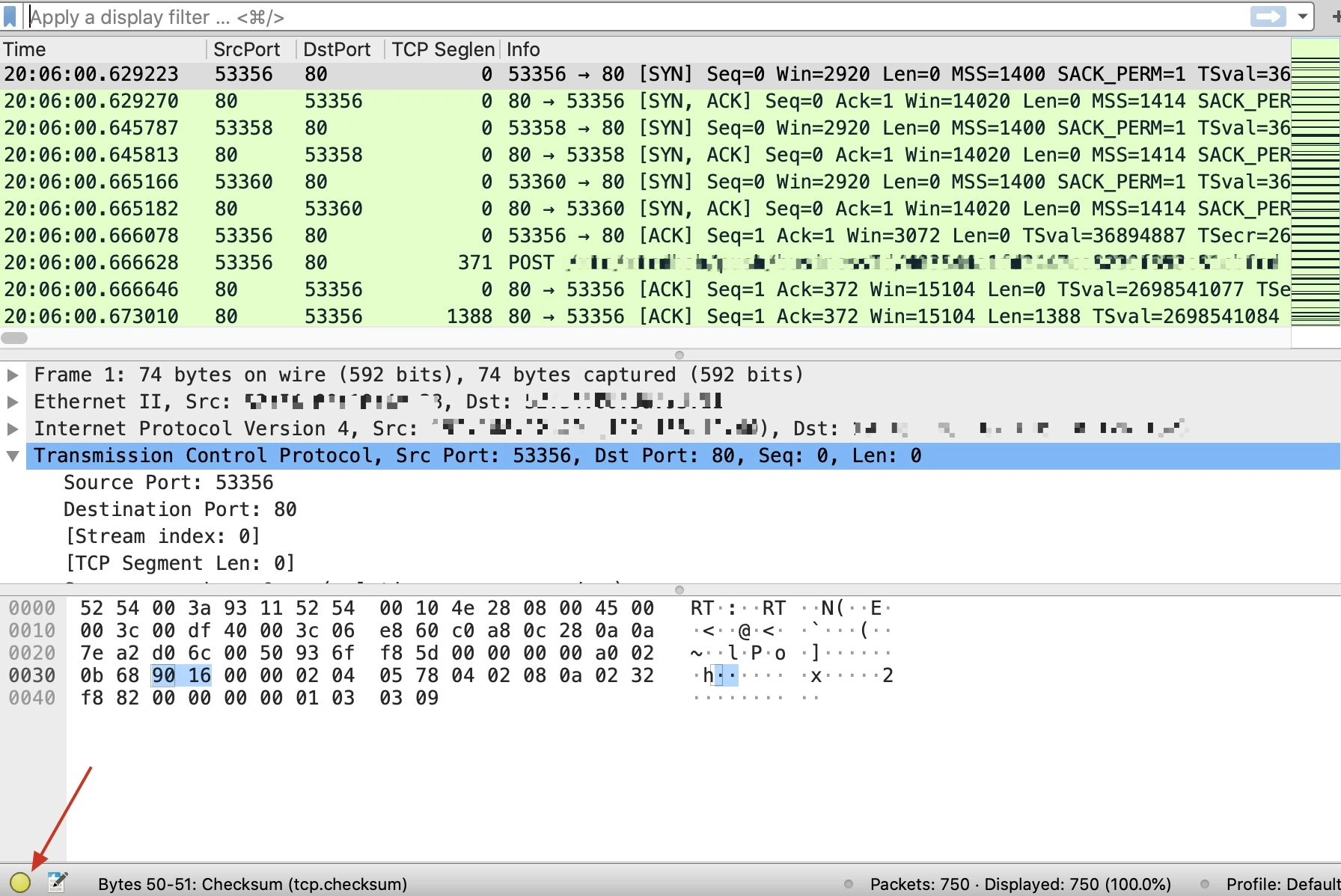

我们打开绕过LB的压测的抓包文件，在第7讲中，我提到过利用Expert Information（专家信息）来展开排查的小技巧。那么这里也是如此。

抓包文件已经脱敏后上传至gitee。

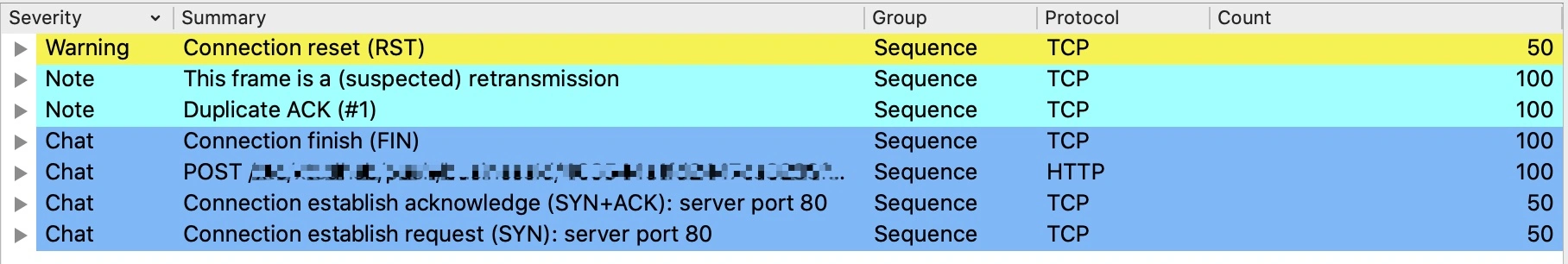

可以看到，里面有标黄色的Warning级别的信息，有50个需要我们注意的RST报文：

我们展开Warning Connection reset (RST)，选一个报文然后找到它的TCP流来看一下：

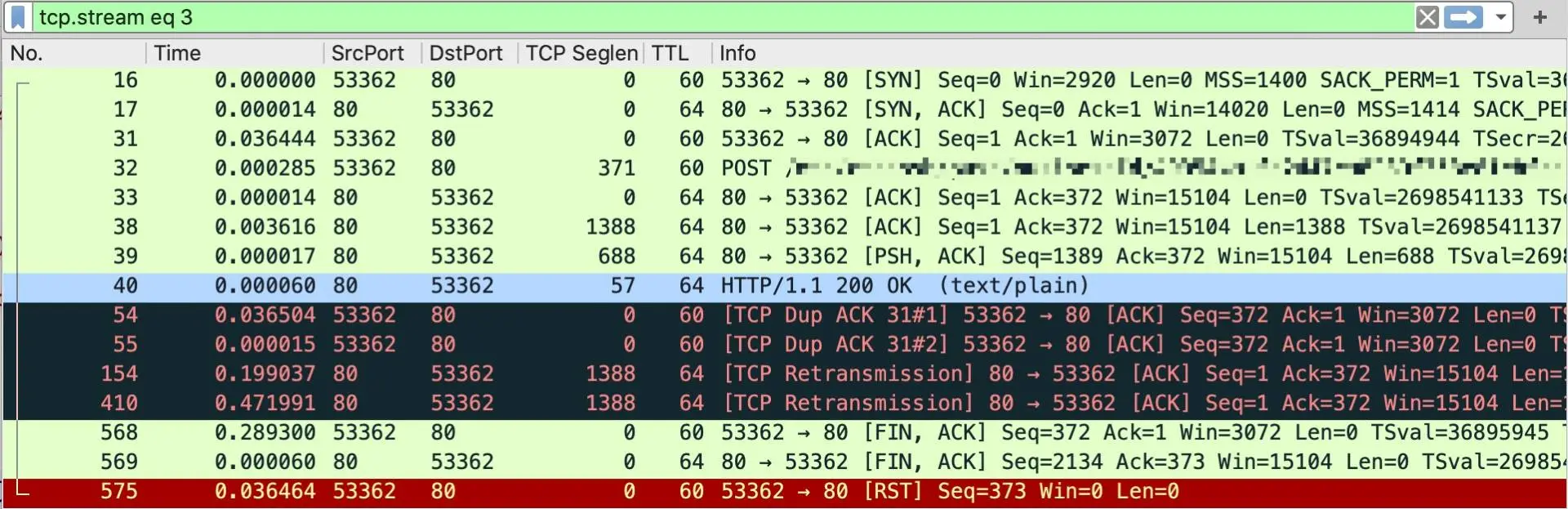

比如上图中，我们选中575号报文，然后Follow -> TCP Stream，就来到了这条TCP流：

不过这里，我先考考你，目前这个抓包是在客户端还是服务端抓取的呢？
如果你对第2讲还有印象，应该已经知道如何根据TTL来做这个判断了。没错，因为SYN+ACK报文的TTL是64，所以这个抓包就是在发送SYN+ACK的一端，也就是服务端做的。
接下来就是重点了。显然，这个TCP流里面，有两个重复确认（54和55号报文），还有两个重传（154和410号报文），在它们之后，就是客户端（源端口53362）发起了TCP挥手，最终以客户端发出的RST结束。
这里隐含着两个疑问，我们能回答这两个疑问了，那么问题的根因也就找到了。

第一个疑问：为什么有重复确认（DupAck）？

重复确认在TCP里面有很重要的价值，它的出现，一般意味着传输中出现了丢包、乱序等情况。我们来看看这两个重复确认报文的细节。

我们很容易发现，这两个DupAck报文的确认号是1。这意味着什么呢？你现在对TCP握手已经挺熟悉了，显然应该能想到，这个1的确认号，其实就是握手阶段完成时候的确认号。也就是说，客户端其实并没有收到握手后服务端发送的第一个数据报文，所以确认号“停留”在1。
那么，为什么是两个重复确认报文呢？我们把视线从2个DupAck报文往上挪，关注到整个TCP流的情况。

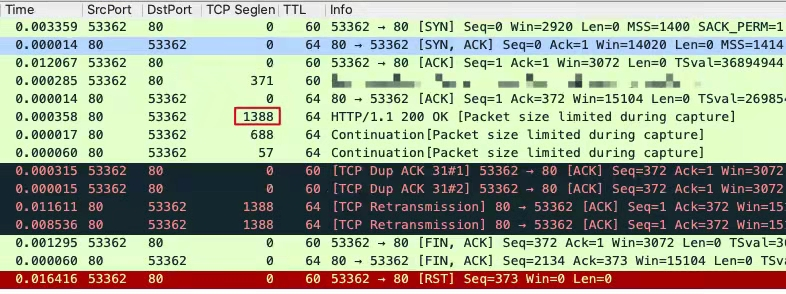

握手完成后，客户端就发送了POST请求，然后服务端先回复了一个ACK，确认收到了这个请求。之后有连续3个报文作为HTTP响应，返回给客户端。
按照TCP的机制，它可以收一个报文，就发送一个确认报文；也可以收多个报文，发送一个确认报文。反过来说，一端发送几次确认报文，就意味着它收到了至少同样数量的数据报文。
在当前的例子里，因为有2个DupAck报文，那么客户端一定至少收到了2个数据报文。是哪两个呢？一定是连续3个报文的第二和第三个，也就是1388字节报文的后面两个。因为如果是收到了1388字节那个，那确认号就一定不是1，而是1389（1388+1）了。

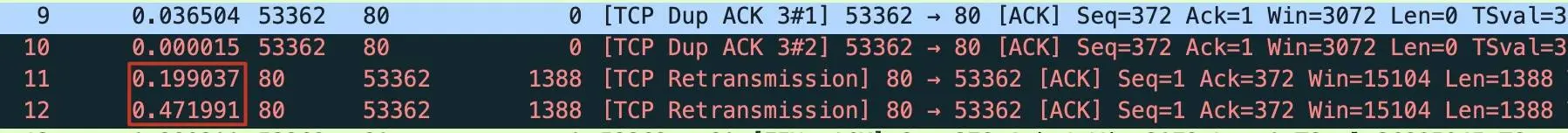

我们再把视线从2个DupAck往下挪，这里有2个TCP重传。
我们关注一下Time列，第一个重传是隔了大约200ms，第二次重传隔了大约472毫秒。这就是TCP的超时重传机制引发的行为。关于重传这个话题，后续课程里会有大量的展开，你可以期待一下。

那么结合上面这些信息，我们也就理解了“通过LB压测失败”的整个过程，在TCP里面具体发生了什么。我还是用示意图来展示一下：

不过你也许会问：“每次这样画一个示意图，好像比较麻烦啊？难道Wireshark就不能提供类似的功能吗？”
Wireshark主窗口里展示的报文，确实有点类似“一维”，也就是从上到下依次排列，在解读通信双方的具体行为时，如果能添加上另外一个“维度”，比如增加向左和向右的箭头，是不是可以让我们更容易理解呢？
其实，我们能想到的，Wireshark的聪明的开发者也想到了，Wireshark里确实有一个小工具可以起到这个作用，它就是Flow Graph。
你可以这样找到它：点开Statistics菜单，在下拉菜单中找到Flow Graph，点击它，就可以看到这个抓包文件的“二维图”了。不过，因为我们要查看的是过滤出来的TCP流，而Flow Graph只会展示抓包文件里所有的报文，所以，我们需要这么做：

• 先把过滤出来的报文，保存为一个新的抓包文件；
• 然后打开那个新文件，再查看Flow Graph。

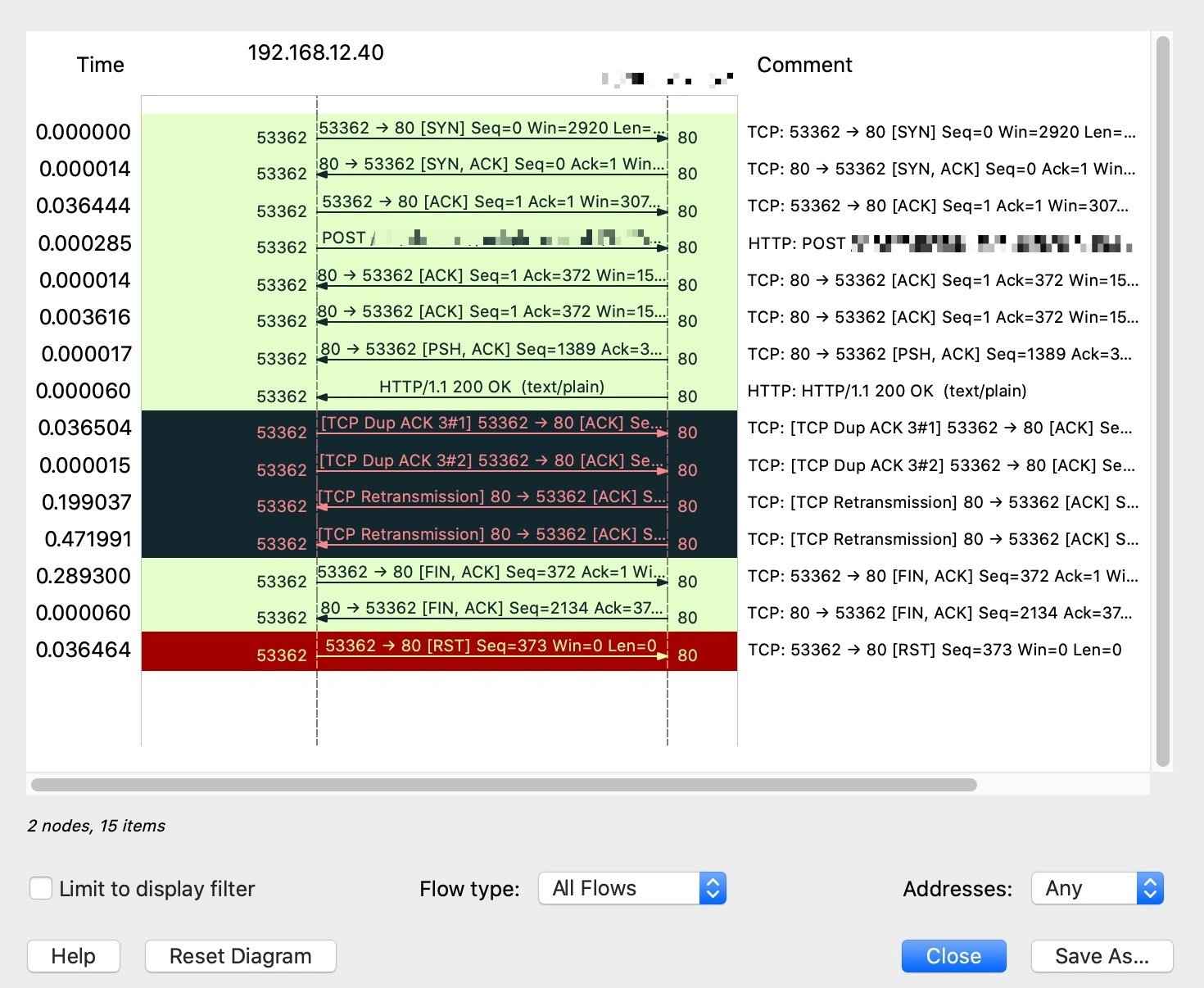

比如这次我就可以看到下面这个Flow Graph：

上图读起来，是不是感觉信息量要比主界面要多一些？特别是有了左右方向箭头，给我们大脑形成了“第二个维度”，报文的流向可以直接看出来，而不再去看端口或者IP去推导出流向了。
好了，“为什么会有重复确认”的问题，我们搞清楚了，它就是由于三个报文中，第一个报文没有到达客户端，而后两个到达的报文触发了客户端发送两次重复确认。我们接下来看更为关键的问题。

第二个疑问：为什么重传没有成功？

第一个报文就算暂时丢失，后续也有两次重传，为什么这些重传都没成功呢？既然我们同时有成功情况和不成功情况下的抓包文件，那我们直接比较，也许就能找到原因了。
让我们把两个文件中的类似的TCP流对比一下：

你能发现其中的不同吗？这应该还是比较容易发现的，它就是：HTTP响应报文的大小。两次测试中，虽然HTTP响应报文都分成了3个TCP报文，但最大报文大小不同：左边是1348，右边是1388，相差有40字节。既然已经提到了报文大小，那你应该会联想到我们这节课的主题，MTU了吧？
MTU，中文叫最大传输单元，也就是第三层的报文大小的上限。我们知道，网络路径中，小的报文相对容易传输，而大的报文遇到路径中某个MTU限制的可能会更大。那么在这里，假如这个问题真的是MTU限制导致的，显然，1388会比1348更容易遇到这个问题！

就像上面示意图展示的那样，如果路径中有一个偏小的MTU环节，那么完全有可能导致1388字节的报文无法通过，而1348字节的报文就可以通过。
而且，因为MTU是一个静态设置，在同样的路径上，一旦某个尺寸的报文一次没通过，后续的这个尺寸的报文全都不能通过。这样的话，后续重传的两次1388字节的报文也都失败这个事实，也就可以解释了。

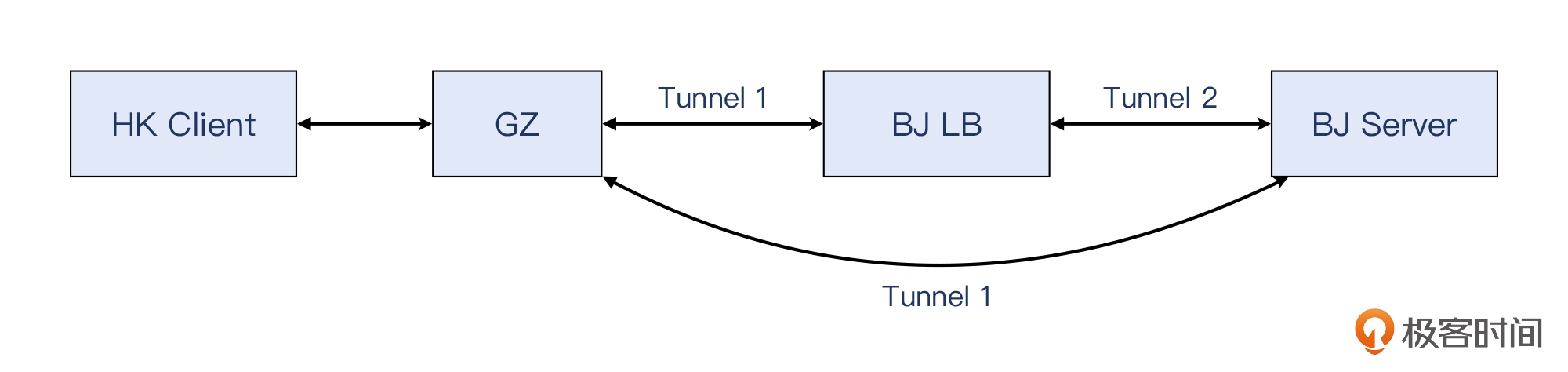

既然问题跟MTU有关，我们就检查了客户端到服务端之间的一整条链路，发现了一个之前没注意到的情况：除了广州到北京之间有一条隧道，在北京LB到服务端之间，还有一条额外的隧道。我们在第5讲里学习过，隧道会增加报文的大小。而正是这条额外隧道，造成了报文被封装后，超过了路径最小MTU的大小！从下面的示意图中，我们能看到两次路径上的区别所在：

经过LB的时候，报文需要做2次封装（Tunnel 1和Tunnel 2），而绕过LB就只要做1次封装（只有Tunnel 1）。跟生活中的例子一样，同样体型的两个人，穿两件衣服的那个看起来比穿单衣的那个要显胖一点，也是理所当然。要显瘦，穿薄点。或者实在要穿两件，那只好自己锻炼瘦身（改小自己的MTU）了！
另外，由于Tunnel 1比Tunnel 2的封装更大一些，所以服务端选择了不同的传输尺寸，一个是1388，一个是1348。

第三个疑问：为什么重传只有两次？

一般我们印象里TCP重传会有很多次，为什么这个案例里只有两次呢？如果你能联想到第3讲里提到的多个内核TCP配置参数，那可能你会想到net.ipv4.tcp_retries2这个参数。确实，通过这个参数的调整，是可以把重传次数改小，比如改为两次的。不过在这个案例里不太可能。一方面，除非有必要，没人会特地去改动这个值；另外一个原因，是因为我们找到了更合理的解释。

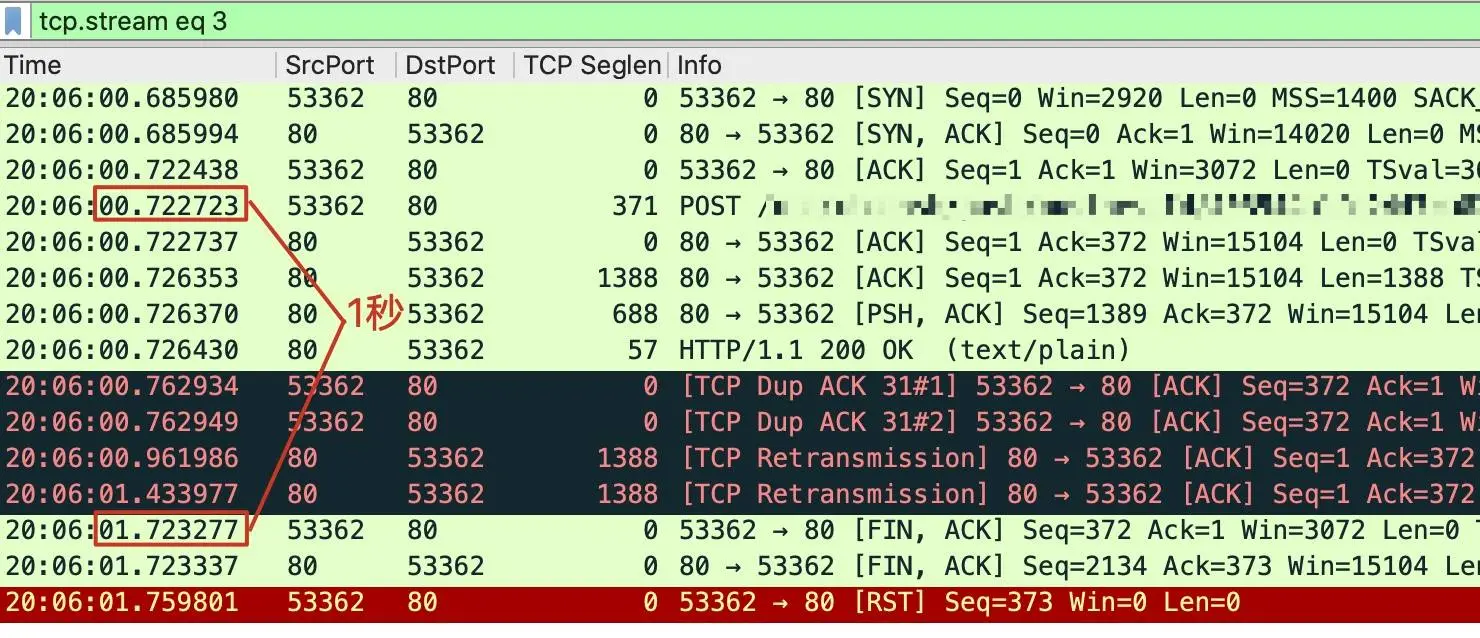

这个解释就是客户端超时，这一点其实我在前面介绍案例的时候就提到过。从TCP流来看，从发送POST请求开始到FIN结束，一共耗时正好在1秒左右。我们可以把Time列从显示时间差（delta time）改为显示绝对时间（absolute time），得到下图：

可见，客户端在0.72秒发出了POST请求，在1.72秒发出了TCP挥手（第一个FIN），相差正好1秒，更多的重传还来不及发生，连接就结束了。
这种“整数值”，一般是跟某种特定的（有意的）配置有关，而不是偶然。那么显然，这个案例里，客户端压测程序配置了1秒超时，目的也容易理解：这样可以保证即使一些请求没有得到回复，客户端还是可以快速释放资源，开启下一个测试请求。

一般对策

其实，我估计你在日常工作中也可能遇到过这种MTU引发的问题。那一般来说，我们的对策是把两端的MTU往下调整，使得报文发出的时候的尺寸就小于路径最小MTU，这样就可以规避掉这类问题了。
举个例子，在我的测试机上，执行ip addr命令，就可以查看到各个接口的MTU，比如下面的输出里，enp0s3口的当前MTU是1500：

$ ip addr
1: enp0s3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 08:00:27:09:92:f9 brd ff:ff:ff:ff:ff:ff
    inet 192.168.2.29/24 brd 192.168.2.255 scope global dynamic enp0s3
       valid_lft 82555sec preferred_lft 82555sec
    inet6 fe80::a00:27ff:fe09:92f9/64 scope link
       valid_lft forever preferred_lft forever

而假如，路径上有一个比1500更小的MTU，那为了适配这个状况，我们就需要调小MTU。这么做很简单，比如执行以下命令，就可以把MTU调整为1400字节：

$ sudo ip link set enp0s3 mtu 1400

“暗箱操作”

那除了这个方法，是不是就没有别的方法了呢？其实，我喜欢网络的一个重要原因是，它有很强的“可玩性”。只要我们有可能拆解网络报文，然后遵照协议规范做事情，那还是有不少灵活的操作空间的。你可能会好奇：这听起来有点像“灰色地带”一样，难道网络还能玩“潜规则”吗？
比如这次的案例，网络环节都是软件路由和软件网关，所以“暗箱操作”也成了可能，我们不需要修改两端MTU就能解决这个问题。是不是有点神奇？不过，你理解了TCP和MTU的关系，就会明白这是如何做到的了。
MTU本身是三层的概念，而在第四层的TCP层面，有个对应的概念叫MSS，Maximum Segment Size（最大分段尺寸），也就是单纯的TCP载荷的最大尺寸。MTU是三层报文的大小，在MTU的基础上刨去IP头部20字节和TCP头部20字节，就得到了最常见的MSS 1460字节。如果你之前对MTU和MSS还分不清楚的话，现在应该能搞清楚了。

MSS在TCP里是怎么体现的呢？其实我在TCP握手那一讲里提到过 Window Scale，你很容易能联想到，MSS其实也是在握手阶段完成“通知”的。在SYN报文里，客户端向服务端通报了自己的MSS。而在SYN+ACK里，服务端也做了类似的事情。这样，两端就知道了对端的MSS，在这条连接里发送报文的时候，双方发送的TCP载荷都不会超过对方声明的MSS。
当然，如果发送端本地网口的MTU值，比对方的MSS + IP header + TCP header更低，那么会以本地MTU为准，这一点也不难理解。这里借用一下 RFC879 里的公式：

SndMaxSegSiz = MIN((MTU - sizeof(TCPHDR) - sizeof(IPHDR)), MSS)

MTU是两端的静态配置，除非我们登录机器，否则改不了它们的MTU。但是，它们的TCP报文却是在网络上传送的，而我们做“暗箱操作”的机会在于：TCP本身不加密，这就使得它可以被改变！也就是我们可以在中间环节修改TCP报文，让其中的MSS变为我们想要的值，比如把它调小。
这里立功的又是一张熟悉的面孔：iptables。在中间环节（比如某个软件路由或者软件网关）上，在iptabes的FORWARD链这个位置，我们可以添加规则，修改报文的MSS值。比如在这个案例里，我们通过下面这条命令，把经过这个网络环节的TCP握手报文里的MSS，改为1400字节：

iptables -A FORWARD -p tcp --tcp-flags SYN SYN -j TCPMSS --set-mss 1400

它工作起来就是下图这样，是不是很巧妙？通过这种途中的修改，两端就以修改后的MSS来工作了，这样就避免了用原先过大的MSS引发的问题。我称之为“暗箱操作”，就是因为这是通信双方都不知道的一个操作，而正是这个操作不动声色地解决了问题。

什么是TSO？

前面说的都是操作系统会做TCP分段的情况。但是，这个工作其实还是有一些CPU的开销的，毕竟需要把应用层消息切分为多个分段，然后给它们组装TCP头部等。而为了提高性能，网卡厂商们提供了一个特性，就是让这个分段的工作从内核下沉到网卡上来完成，这个特性就是TCP Segmentation Offload。
这里的offload，如果仅仅翻译成“卸载”，可能还是有点晦涩。其实，它是off + load，那什么是load呢？就是CPU的开销。如果网卡硬件芯片完成了这部分计算任务，那么CPU就减轻负担了，这就是offload一词的真正含义。
TSO启用后，发送出去的报文可能会超过MSS。同样的，在接收报文的方向，我们也可以启用GRO（Generic Receive Offload）。比如下图中，TCP载荷就有2800字节，这并不是说这些报文真的是以2800字节这个尺寸从网络上传输过来的，而是由于接收端启用了GRO，由接收端的网卡负责把几个小报文“拼接”成了2800字节。

所以，如果以后你在Wireshark里看到这种超过1460字节的TCP段长度，不要觉得奇怪了，这只是因为你启用了TSO（发送方向），或者是GRO（接收方向），而不是TCP报文真的就有这么大！
想要确认你的网卡是否启用了这些特性，可以用ethtool命令，比如下面这样：

$ ethtool -k enp0s3 | grep offload
tcp-segmentation-offload: on
generic-segmentation-offload: on
generic-receive-offload: on
large-receive-offload: off [fixed]
rx-vlan-offload: on
tx-vlan-offload: on [fixed]
l2-fwd-offload: off [fixed]
hw-tc-offload: off [fixed]
esp-hw-offload: off [fixed]
esp-tx-csum-hw-offload: off [fixed]
rx-udp_tunnel-port-offload: off [fixed]
tls-hw-tx-offload: off [fixed]
tls-hw-rx-offload: off [fixed]

当然，在上面的输出中，你也能看到有好几种别的offload。如果你感兴趣，可以自己搜索研究下，这里就不展开了。
对了，要想启用或者关闭TSO/GRO，也是用ethtool命令，比如这样：

$ sudo ethtool -K enp0s3 tso off
$ sudo ethtool -k enp0s3 | grep offload
tcp-segmentation-offload: off

IP分片

IP层也有跟TCP分段类似的机制，它就是IP分片。很多人搞不清IP分片和TCP分段的区别，甚至经常混为一谈。事实上，它们是两个在不同层面的分包机制，互不影响。

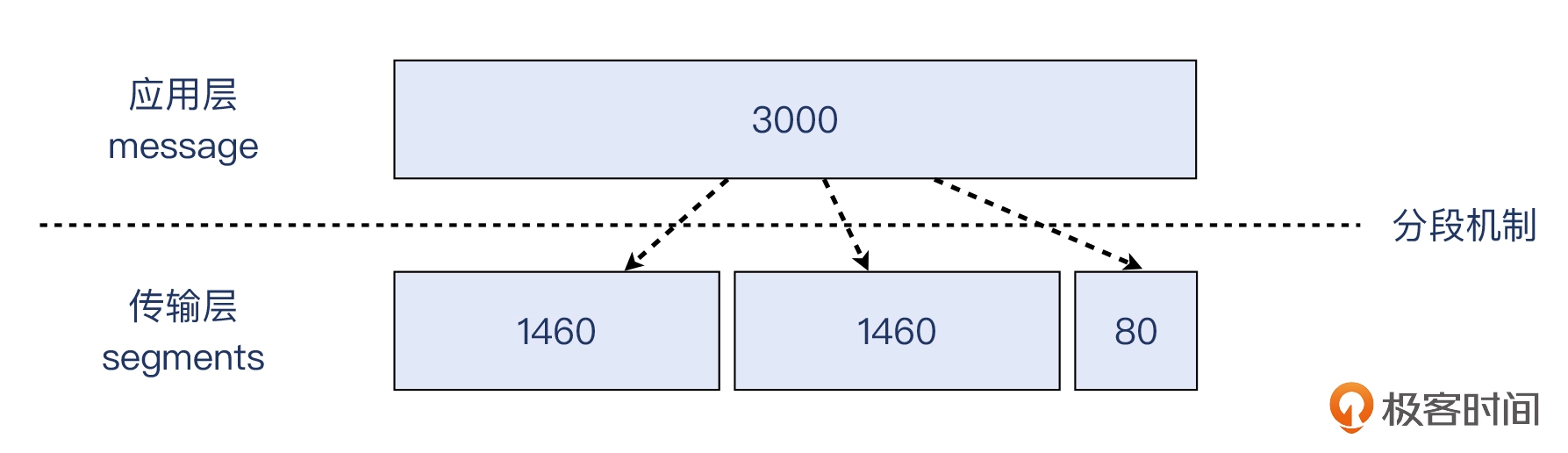

在TCP这一层，分段的对象是应用层发给TCP的消息体（message）。比如应用给TCP协议栈发送了3000字节的消息，那么TCP发现这个消息超过了MSS（常见值为1460），就必须要进行分段，比如可能分成1460，1460，80这三个TCP段。

在IP这一层，分片的对象是IP包的载荷，它可以是TCP报文，也可以是UDP报文，还可以是IP层自己的报文比如ICMP。

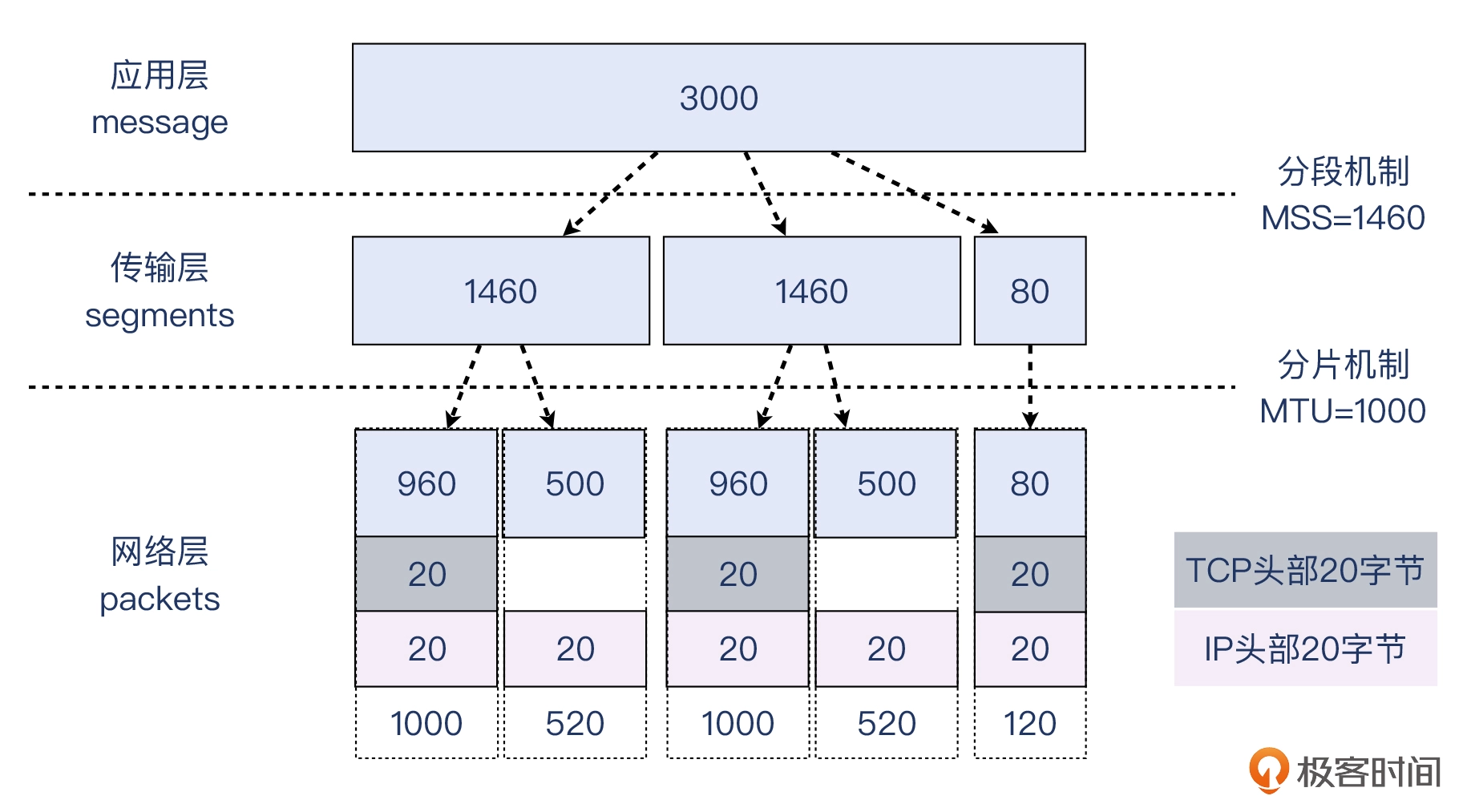

为了帮助你理解segmentation和fragmentation的区别，我现在假设一个“奇葩”的场景，也就是MSS为1460字节，而MTU却只有1000字节，那么segmentation和fragmentation将按照如下示意图来工作：

补充：为了方便讨论，我们假设TCP头部就是没有Option扩展的20字节。但实际场景里，很可能MSS小于1460字节，而TCP头部也超过20字节。

当然，实际的操作系统不太会做这种自我矛盾的傻事，这是因为它自身会解决好MSS跟MTU的关系，比如一般来说，MSS会自动调整为MTU减去40字节。但是我们如果把视野扩大到局域网，也就是主机再加上网络设备，那么就有可能发生这样的情况：1460字节的TCP分段由这台主机完成，1000字节的IP分片由路径中某台MTU为1000的网络设备完成。
这里其实也有个隐含的条件，就是主机发出的1500字节的报文，不能设置 DF（Don’t Fragment）位，否则它既超过了1000这个路径最小MTU，又不允许分片，那么网络设备只能把它丢弃。

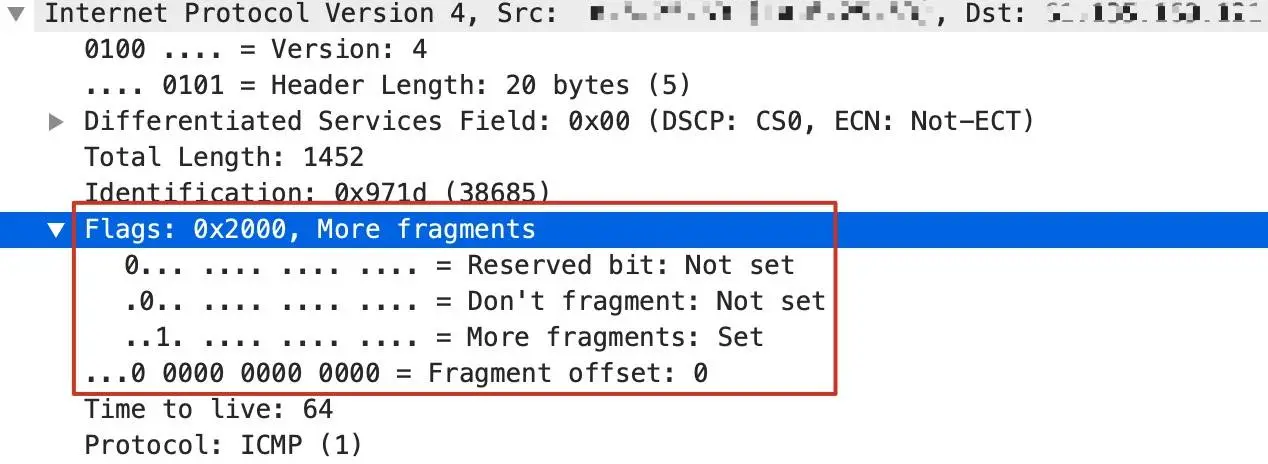

在Wireshark里，我们可以清楚地看到IP报文的这几个标志位：

现在我们假设主机发出的报文是不带DF位的，那么在这种情况下，这台网络设备会把它切分为一个1000（也就是960+20+20）字节的报文和一个520（也就是500+20）字节的报文。1000字节的IP报文的 MF位（More Fragment）会设置为1，表示后续还有更多分片，而520字节的IP报文的MF字段为0。
这样的话，接收端收到第一个IP报文时发现MF是1，就会等第二个IP报文到达，又因为第二个报文的MF是0，那么结合第二个报文的fragment offset信息（这个报文在分片流中的位置），就把这两个报文重组为一个新的完整的IP报文，然后进入正常处理流程，也就是上报给TCP。
不过在现实场景里，IP分片是需要尽量避免的，原因有很多，主要是因为互联网是一个松散的架构，这就导致路径中的各个环节未必会完全遵照所有的约定。比如你发出了大于PMTU的报文，寄希望于MTU较小的那个网络环节为你做分片，但事实上它可能不做分片，而是直接丢弃，比如下面两种情况：

• 它考虑到开销等问题，未必做分片，所以直接丢弃。
• 如果你的报文有DF标志位，那么也是直接丢弃。

即使它帮你做了分片，但因为开销比较大，增加的时延对性能也是一个不利因素。
另外一个原因是，分片后，TCP报文头部只在第一个IP分片中，后续分片不带TCP头部，那么防火墙就不知道后面这几个报文用的传输层协议是什么，可能判断为有害报文而丢弃。
总之，为了避免这些麻烦，我们还是不要开启IP分片功能。事实上，Linux默认的配置就是，发出的IP报文都设置了DF位，就是明确告诉每个三层设备：“不要对我的报文做分片，如果超出了你的MTU，那就直接丢弃，好过你慢腾腾地做分片，反而降低了网络性能”。

小结

这节课，我们通过拆解一个典型的MTU引发的传输问题，学习了MTU和MSS、分段和分片、各种卸载（offload）机制等概念。这里，我帮你再提炼几个要点：

• 在案例分析的过程中，我们解读了Wireshark里的信息，特别是两次DupAck和两次重传，推导出了问题的根因。这里，你需要了解 200ms超时重传这个知识点，这在平时排查重传问题时也经常用到。
• 借助 Wireshark的Flow graph，我们可以更加清晰地看到两端报文的流动过程，这对我们推导问题提供了便利。
• 如果能稳定重现成功和失败这两种不同场景，那就对我们排查工作提供了极大的便利。我们通过对比成功和失败两种场景下的不同的抓包文件，能比较快地定位到问题根因。
• 如果排查中遇到有“整数值”出现，可以重点查一下，一般这跟人为的设置有关系，也有可能就是根因，或者与根因有关。
• 如果你对网络中间环节（包括LB、网关、防火墙等）有权限，又不想改动两端机器的MTU，那么可以选择在中间环节实施“暗箱操作”，也就是用iptables规则改动双方的MSS，从而间接地达到“双方不发送超过MTU的报文”的目的。

• 我们也学习了如何用ethtool工具查看offload相关特性，包括TSO、LRO、GRO等等。同样通过ethtool，我们还可以对这些特性进行启用或者禁用，这为我们的排查和调优工作提供了更大的余地。

  思考题

  最后再给你留两道思考题：

• 在LB或者网关上修改MSS，虽然可以减小MSS，从而达到让通信成功这个目的，但是这个方案有没有什么劣势或者不足，也同样需要我们认真考量呢？可以从运维和可用性的角度来思考。

• 你有没有遇到过MTU引发的问题呢？欢迎你分享到留言区，一同交流。

  附录

  抓包示例文件：https://gitee.com/steelvictor/network-analysis/tree/master/08
