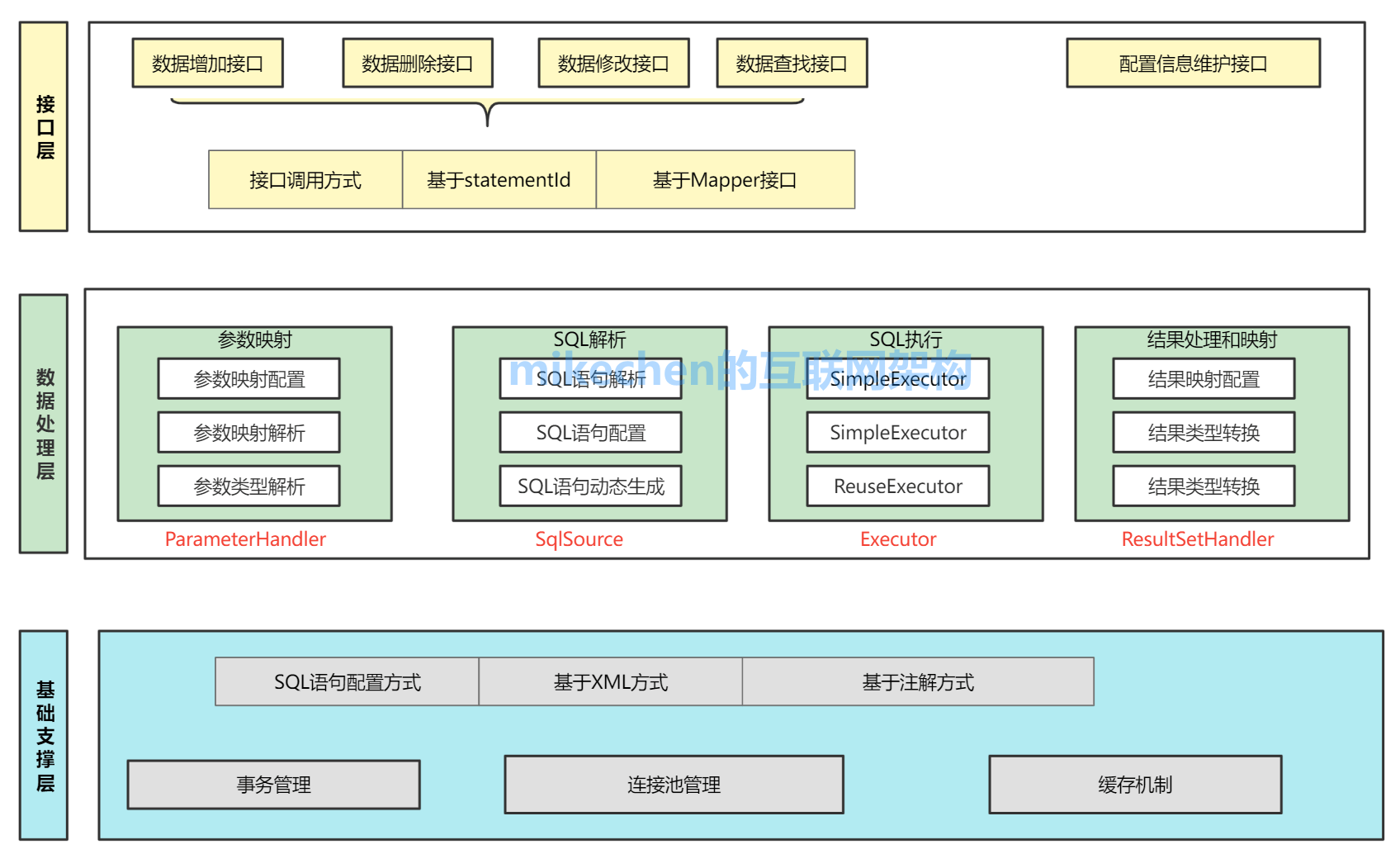

架构设计


接口层

接口层：主要就是和数据库交互，提供给外部使用的接口API，开发人员通过这些本地API来操纵数据库，接口层一接收到调用请求就会调用数据处理层来完成具体的数据处理。
MyBatis 会根据接口声明的方法信息，通过动态代理机制生成一个Mapper 实例，当调用接口方法时，根据这个方法的方法名和参数类型，确定Statement Id，底层还是通过 SqlSession.select/update( “statementId”, parameter) 等来实现对数据库的操作。

数据处理层

数据处理层：可以说是MyBatis 的核心，负责具体的SQL查找、SQL解析、SQL执行和执行结果映射处理等，它主要的目的是根据调用的请求完成一次数据库操作。

基础支撑层

基础支撑层是整个MyBatis框架的地基，负责最基础的功能支撑，包括连接管理、事务管理、配置加载和缓存处理，这些都是共用的东西，将他们抽取出来作为最基础的组件，为上层的数据处理层提供最基础的支撑。

核心执行流程

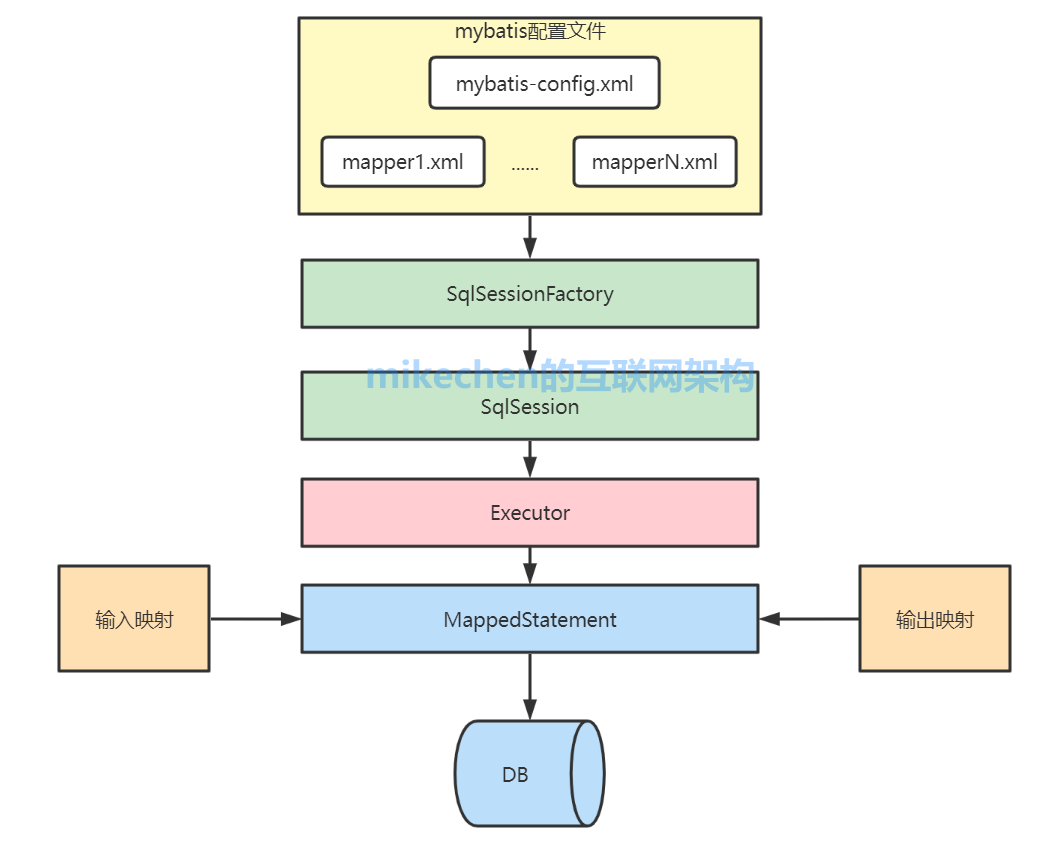

mybatis的总体执行流程，总结如下：

1.MyBatis配置文件

config.xml：配置了全局配置文件，配置了MyBatis的运行环境等信息。
mapper,xml：sql的映射文件，配置了操作数据库的sql语句，此文件需在config.xml中加载。

2.SqlSessionFactory

通过MyBatis环境等配置信息构造SqlSessionFactory（会话工厂）。

3.SqlSession

通过会话工厂创建SqlSession（会话），对数据库进行增删改查操作。

4.Exector执行器

MyBatis底层自定义了Exector执行器接口来具体操作数据库，Exector接口有两个实现，一个基本执行器（默认），一个是缓存执行器，SqlSession底层是通过Exector接口操作数据库。

5.MappedStatement

MyBatis的一个底层封装对象，它包装了MyBatis配置信息与sql映射信息等。mapper.xml中的insert/select/update/delete标签对应一个MappedStatement对象。标签的id就是MappedStatement的id。
MappedStatement对sql执行输入参数进行定义，包括HashMap、基本类型、pojo、Executor通过MappedStatement在执行sql前将输入的Java对象映射至sql中，输入参数映射就是JDBC编程对preparedStatement设置参数。
MappedStatement对sql执行输出结果进行定义，包括HashMap、基本类型、pojo，Executor通过MappedStatement在执行sql后将输出结果映射至Java对象中，输出结果映射就是JDBC编程对结果的解析处理过程。
