mycat实践

1.单机配置

mysql主从搭建

mkdir conf &
mkdir data &
mkdir log &
cd conf
#添加如下内容
vi mymaster.cnf
[mysqld]
# [必须]服务器唯一ID，默认是1
server-id=1
#数据库默认字符集,主流字符集支持一些特殊表情符号（特殊表情符占用4个字节）
character-set-server = utf8mb4
#数据库字符集对应一些排序等规则，注意要和character-set-server对应
collation-server = utf8mb4_general_ci
#设置client连接mysql时的字符集,防止乱码
init_connect='SET NAMES utf8mb4'
#是否对sql语句大小写敏感，1表示不敏感
lower_case_table_names = 1
# [必须]启用二进制日志
log-bin=mysql-bin
#主从复制的格式（mixed,statement,row，默认格式是statement）
binlog_format=mixed
# 复制过滤：也就是指定哪个数据库不用同步（mysql库一般不同步）
binlog-ignore-db=mysql
# 设置需要同步的数据库 binlog_do_db = 数据库名；
# 如果是多个同步库，就以此格式另写几行即可。
# 如果不指明对某个具体库同步，表示同步所有库。除了binlog-ignore-db设置的忽略的库
binlog_do_db = testdb #需要同步testdb数据库。
# 确保binlog日志写入后与硬盘同步
sync_binlog = 1
#添加如下内容
vi myslave.cnf
[mysqld]
# [必须]服务器唯一ID，默认是1，一般取IP最后一段
server-id=2
# log_slave_updates表示slave将复制事件写进自己的二进制日志
log-slave-updates=1
#开启二进制日志功能，以备Slave作为其它Slave的Master时使用
log-bin=slave-bin
log-bin-index=slave-bin.index
#主从复制的格式（mixed,statement,row，默认格式是statement）
binlog_format=mixed
#relay_log配置中继日志
relay_log=relay-bin
#进制日志自动删除/过期的天数。默认值为0，表示不自动删除。
expire_logs_days=14
# 跳过所有的错误，继续执行复制操作
#slave-skip-errors = all
#防止改变数据
read_only=1

#添加如下内容
vi docker-compose.yml
version: '3.3'
services:
  mysql-master:
    container_name: mysql-master
    image: mysql:5.7
    restart: always
    ports:
      - 3340:3306
    volumes:
      - ./log:/opt/log
      - ./conf/mymaster.cnf:/etc/mysql/my.cnf
      - ./data:/opt/data
    environment:
      MYSQL_ROOT_PASSWORD: "123456"
    command: [
        '--character-set-server=utf8mb4',
        '--collation-server=utf8mb4_general_ci',
        '--max_connections=3000'
    ]
    networks:
      - myweb

  mysql-slave:
    container_name: mysql-slave
    image: mysql:5.7
    restart: always
    ports:
      - 3341:3306
    volumes:
      - ./log:/opt/log
      - ./conf/myslave.cnf:/etc/mysql/my.cnf
      - ./data:/opt/data
    environment:
      MYSQL_ROOT_PASSWORD: "123456"
    command: [
        '--character-set-server=utf8mb4',
        '--collation-server=utf8mb4_general_ci',
        '--max_connections=3000'
    ]
    networks:
      - myweb

networks:
  myweb:
    driver: bridge

#启动服务
docker-compose up -d

#主从配置
docker exec -it mysql-master bash
mysql -uroot -p123456
show variables like '%server_id%';
show master status;
grant replication slave,replication client on *.* to 'slave'@'%' identified by "123456";
flush privileges;
docker exec -it mysql-slave bash
mysql -uroot -p123456
show variables like '%server_id%';
##注意此处ip是容器ip，不是宿主机ip
change master to master_host='172.22.0.2',master_user='slave',master_password='123456',master_port=3306,master_log_file='mysql-bin.000003', master_log_pos=610,master_connect_retry=30;
start slave;
show slave status \G;#两个YES成功

mycat搭建

#拉取镜像
docker pull fify/mycat
#添加如下内容
vi server.xml
<!DOCTYPE mycat:server SYSTEM "server.dtd">
<mycat:server xmlns:mycat="http://io.mycat/">
    <system>
        <property name="serverPort">8066</property>
        <!-- 1为开启实时统计、0为关闭 -->
        <property name="useSqlStat">0</property>
        <!-- 1为开启全加班一致性检测、0为关闭 -->
        <property name="useGlobleTableCheck">0</property>
        <property name="sequnceHandlerType">2</property>

        <!--默认为type 0: DirectByteBufferPool | type 1 ByteBufferArena-->
        <property name="processorBufferPoolType">0</property>

        <!--分布式事务开关，0为不过滤分布式事务，1为过滤分布式事务（如果分布式事务内只涉及全局表，则不过滤），2为不过滤分布式事务,但是记录分布式事务日志-->
        <property name="handleDistributedTransactions">0</property>
        <!-- off heap for merge/order/group/limit   1开启   0关闭 -->
        <property name="useOffHeapForMerge">1</property>
        <!-- 单位为m -->
        <property name="memoryPageSize">1m</property>
        <!-- 单位为k -->
        <property name="spillsFileBufferSize">1k</property>
        <property name="useStreamOutput">0</property>
        <!-- 单位为m -->
        <property name="systemReserveMemorySize">384m</property>
    </system>

    <user name="root">
        <property name="password">123456</property>
        <property name="schemas">TESTDB</property>
    </user>
     <user name="user">
        <property name="password">123456</property>
        <property name="schemas">TESTDB</property>
        <property name="readOnly">true</property>
    </user>

</mycat:server>
#添加如下内容
vi schema.xml
<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">

    <schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1"> </schema>

    <!-- dataNode -->
    <!--database属性设置你要连接的数据库-->
    <dataNode name="dn1" dataHost="dh1" database="testdb" />

    <dataHost name="dh1" maxCon="1000" minCon="10" balance="1" writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100">
        <!-- 心跳语句 -->
        <heartbeat>select user()</heartbeat>
        <!-- 写实例 -->
        <writeHost host="hostM1" url="192.168.99.101:3340" user="root" password="123456">
            <!-- 读实例 -->
            <readHost host="hostS1" url="192.168.99.101:3341" user="root" password="123456" />
        </writeHost>
    </dataHost>

</mycat:schema>
#启动服务
docker run --name mycat -p 8666:8066 -p 9666:9066 \
-v /home/docker/mycat/server.xml:/usr/local/mycat/conf/server.xml -v /home/docker/mycat/schema.xml:/usr/local/mycat/conf/schema.xml \
-d fify/mycat

测试

主从

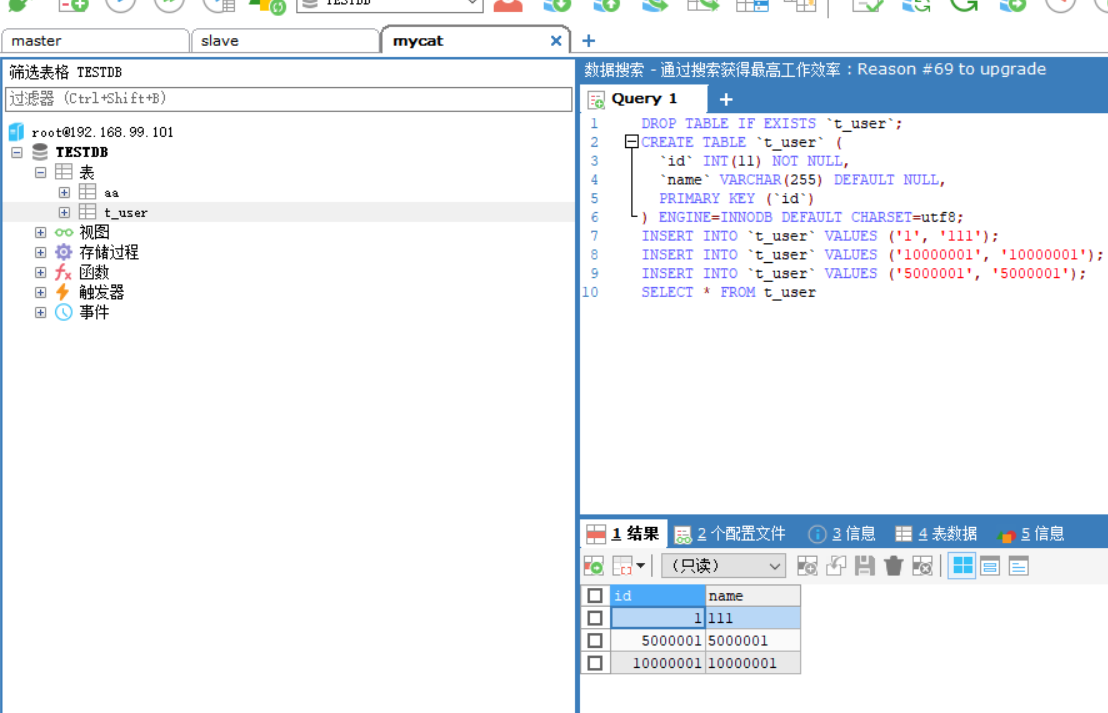

mycat

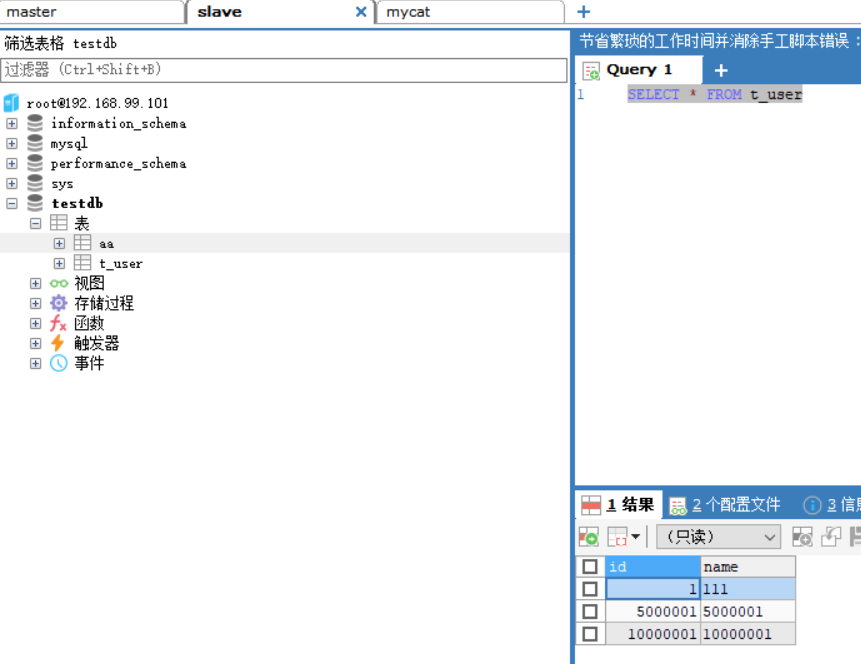

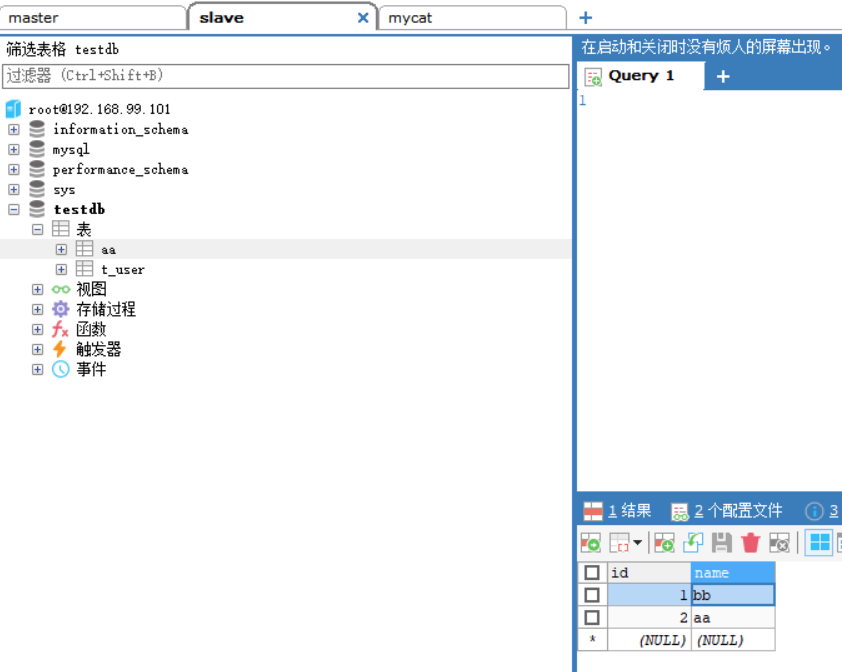

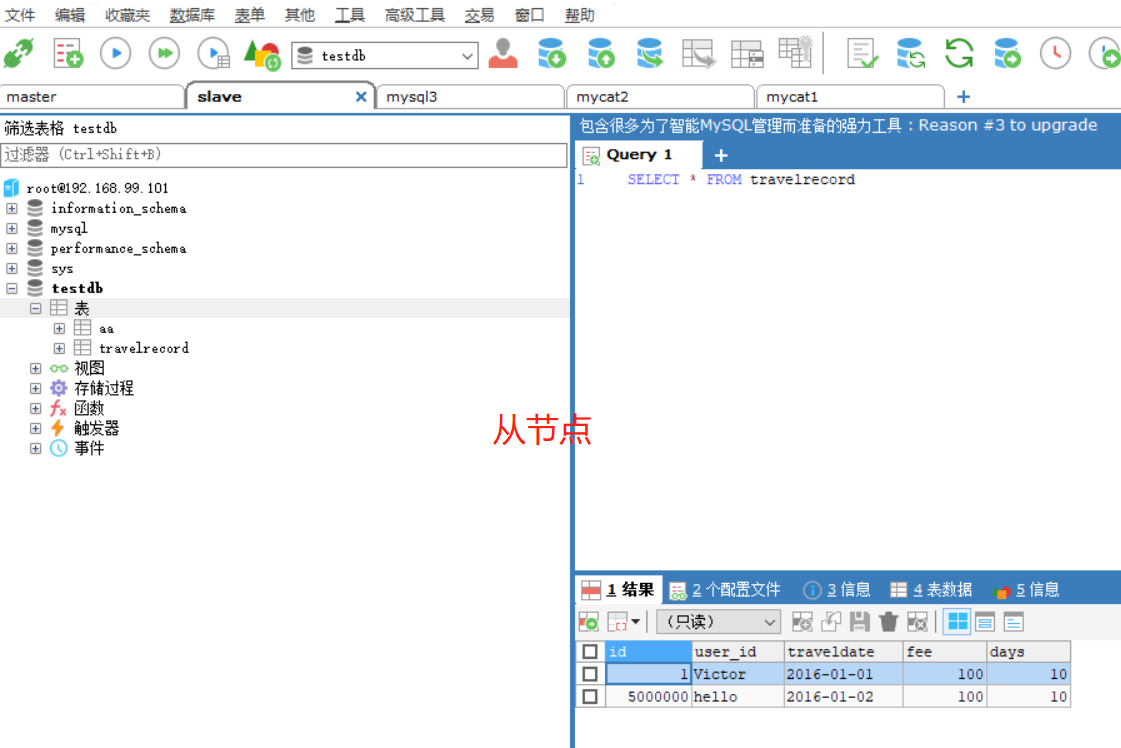

手动修改从库数据，从mycat重新读取，发现默认走的从库。

代码配置

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-web</artifactId>
</dependency>
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
</dependency>
<dependency>
    <groupId>org.mybatis.spring.boot</groupId>
    <artifactId>mybatis-spring-boot-starter</artifactId>
    <version>2.1.4</version>
</dependency>
<dependency>
    <groupId>org.projectlombok</groupId>
    <artifactId>lombok</artifactId>
</dependency>

server:
  port: 80
mybatis:
  mapper-locations: classpath:mappers/*Mapper.xml
  type-aliases-package: com.lymn.mycat
spring:
  datasource:
    url: jdbc:mysql://192.168.99.101:8666/TESTDB
    driver-class-name: com.mysql.jdbc.Driver
    username: root
    password: 123456

@Data
public class User {
    int id;
    String name;
}

@Mapper
public interface UserMapper {

    List<User> findList();

    int insert(User user);
}

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN" "http://mybatis.org/dtd/mybatis-3-mapper.dtd">
<mapper namespace="com.lymn.mycat.UserMapper">
    <select id="findList" resultType="User">
        select * from t_user
    </select>
    <insert id="insert" parameterType="User">
        insert into t_user(ID,NAME)
        values (#{id},#{name})
    </insert>
</mapper>

@RestController@RequestMapping("/user")public class UserController {    @Autowired    private UserMapper userMapper;    @RequestMapping("/list")    public List<User> list() {        return userMapper.findList();    }    @RequestMapping("/add")    public Integer add(User user) {        return userMapper.insert(user);    }}

http://127.0.0.1/user/add?id=1&name=jack

http://127.0.0.1/user/add?id=2&name=jerry

主从同步失效，目前数据是写入主库，读取数据是从库读。

2.集群配置

搭建

server.xml、mymatser.cnf myslave.conf#如单机配置,主从配置也如上面描述#添加如下内容vi schema.xml<?xml version="1.0" encoding="UTF-8" ?><!DOCTYPE mycat:schema SYSTEM "schema.dtd"><mycat:schema xmlns:mycat="http://io.mycat/">    <schema name="TESTDB" checkSQLschema="false"  sqlMaxLimit="100">    <table name="travelrecord" dataNode="dn1,dn2" rule="auto-sharding-long" />       </schema>        <!-- dataNode -->    <!--database属性设置你要连接的数据库-->    <dataNode name="dn1" dataHost="dh1" database="testdb" />    <dataNode name="dn2" dataHost="dh2" database="test" />         <dataHost name="dh1" maxCon="1000" minCon="10" balance="1" writeType="0" dbType="mysql"     dbDriver="native" switchType="1" slaveThreshold="100">        <!-- 心跳语句-->        <heartbeat>select user()</heartbeat>        <!-- 写实例-->         <writeHost host="hostM1" url="172.23.0.2:3306" user="root" password="123456">            <!-- 读实例 -->            <readHost host="hostS1" url="192.168.99.101:3341" user="root" password="123456" />        </writeHost>    </dataHost>   <dataHost name="dh2" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql"    dbDriver="native" switchType="1" slaveThreshold="100">        <!-- 心跳语句 -->        <heartbeat>select user()</heartbeat>        <!-- 写实例 -->        <writeHost host="hostM2" url="172.23.0.6:3306" user="root" password="123456">        </writeHost>    </dataHost></mycat:schema>

vi autopartition-long.txt
0-500M=0
500M-1500M=1

#添加如下内容
vi docker-compose.yml
version: '3.3'
services:
  mycat-01:
    container_name: mycat-01
    image: fify/mycat
    volumes:
     - /home/docker/clustermycat/server.xml:/usr/local/mycat/conf/server.xml
     - /home/docker/clustermycat/schema.xml:/usr/local/mycat/conf/schema.xml
     - /home/docker/mycat/autopartition-long.txt:/usr/local/mycat/conf/autopartition-long.txt
    ports:
     - 8066:8066
     - 9066:9066
    networks:
      - myweb
  mycat-02:
    container_name: mycat-02
    image: fify/mycat
    volumes:
     - /home/docker/clustermycat/server.xml:/usr/local/mycat/conf/server.xml
     - /home/docker/clustermycat/schema.xml:/usr/local/mycat/conf/schema.xml
     - /home/docker/mycat/autopartition-long.txt:/usr/local/mycat/conf/autopartition-long.txt
    ports:
     - 8067:8066
     - 9067:9066
    networks:
      - myweb
  mysql-01:
    container_name: mysql-01
    image: mysql:5.7
    restart: always
    ports:
      - 3340:3306
    volumes:
      - ./log:/opt/log
      - ./conf/mymaster.cnf:/etc/mysql/my.cnf
      - ./data:/opt/data
    environment:
      MYSQL_ROOT_PASSWORD: "123456"
    command: [
        '--character-set-server=utf8mb4',
        '--collation-server=utf8mb4_general_ci',
        '--max_connections=3000'
    ]
    networks:
      - myweb
  mysql-02:
    container_name: mysql-02
    image: mysql:5.7
    restart: always
    ports:
      - 3341:3306
    volumes:
      - ./log:/opt/log
      - ./conf/myslave.cnf:/etc/mysql/my.cnf
      - ./data:/opt/data
    environment:
      MYSQL_ROOT_PASSWORD: "123456"
    command: [
        '--character-set-server=utf8mb4',
        '--collation-server=utf8mb4_general_ci',
        '--max_connections=3000'
    ]
    networks:
      - myweb
  mysql-03:
    container_name: mysql-03
    image: mysql:5.7
    restart: always
    ports:
      - 3342:3306
    environment:
      MYSQL_ROOT_PASSWORD: "123456"
    networks:
      - myweb
networks:
  myweb:
    driver: bridge
#启动服务
docker-compose up -d

问题

Caused by: io.mycat.config.util.ConfigException: Illegal table conf : table [ TRAVELRECORD ] rule function [ rang-long ] partition size : 3 > table datanode size : 2, please make sure table datanode size = function partition size。

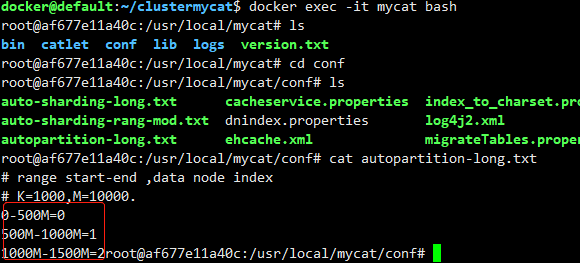

mycat默认配置的autopartition-long.txt里面自动帮我们配置了三个节点的数据，所以自己根据分片节点重新配置。

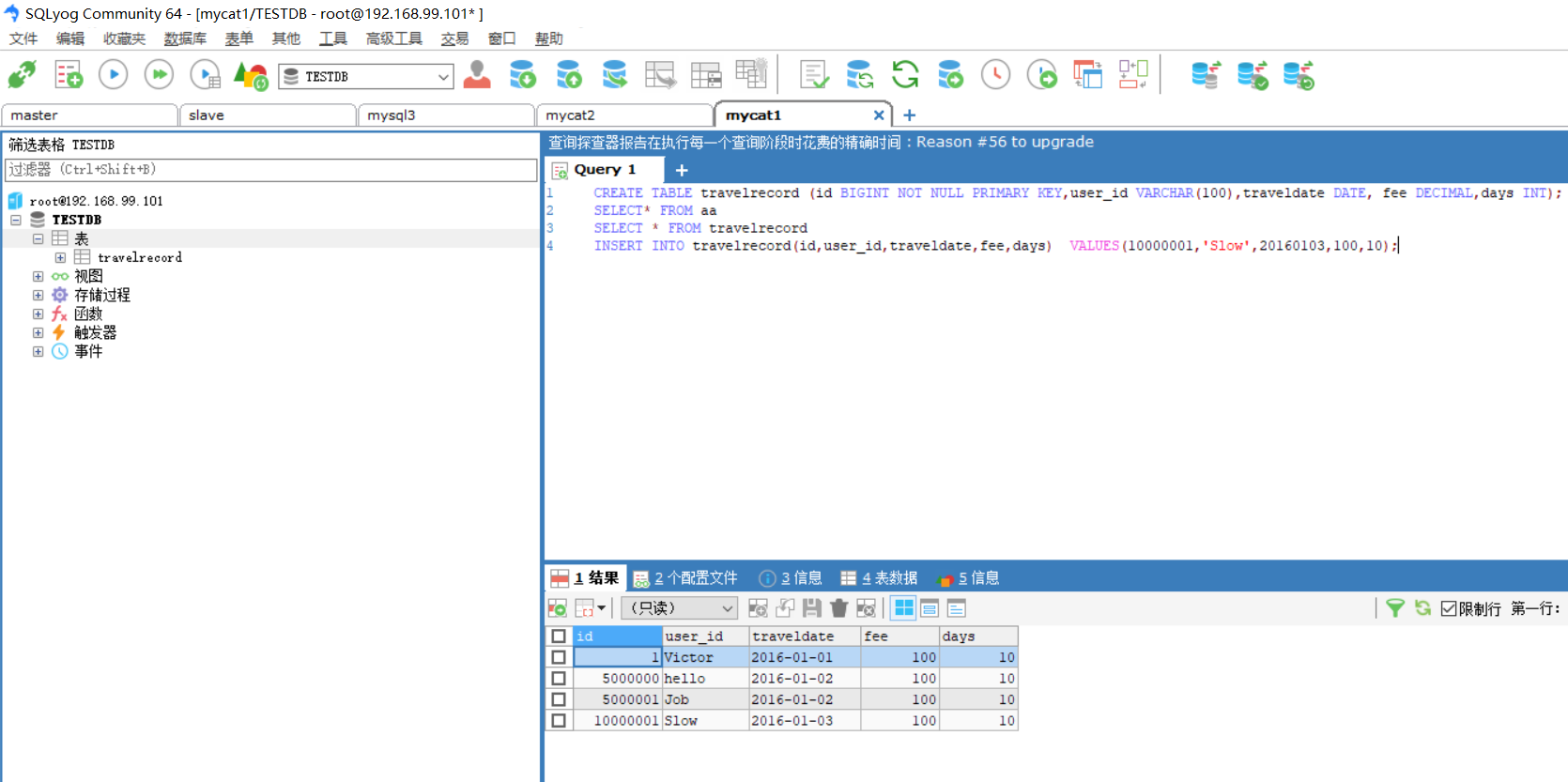

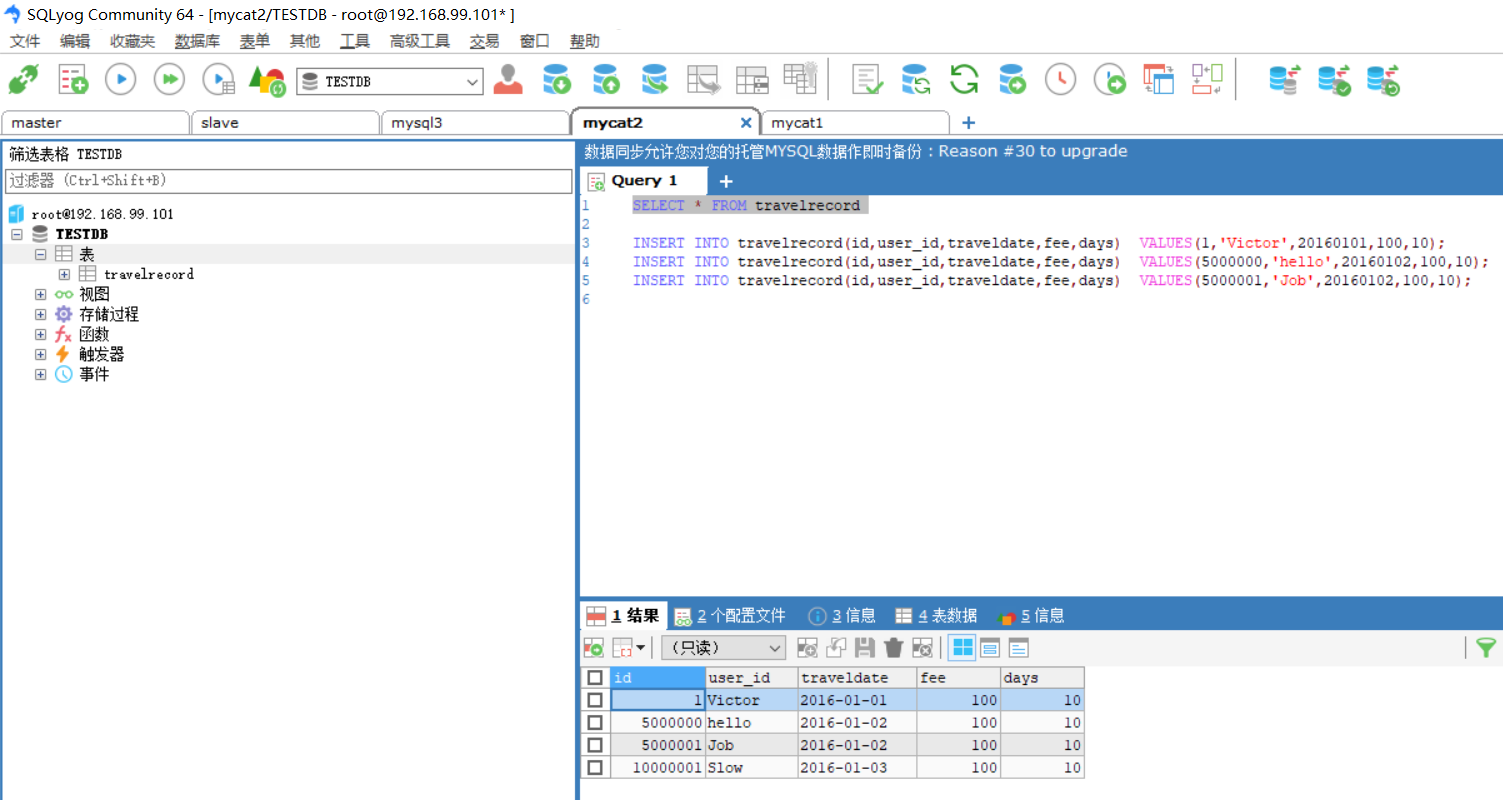

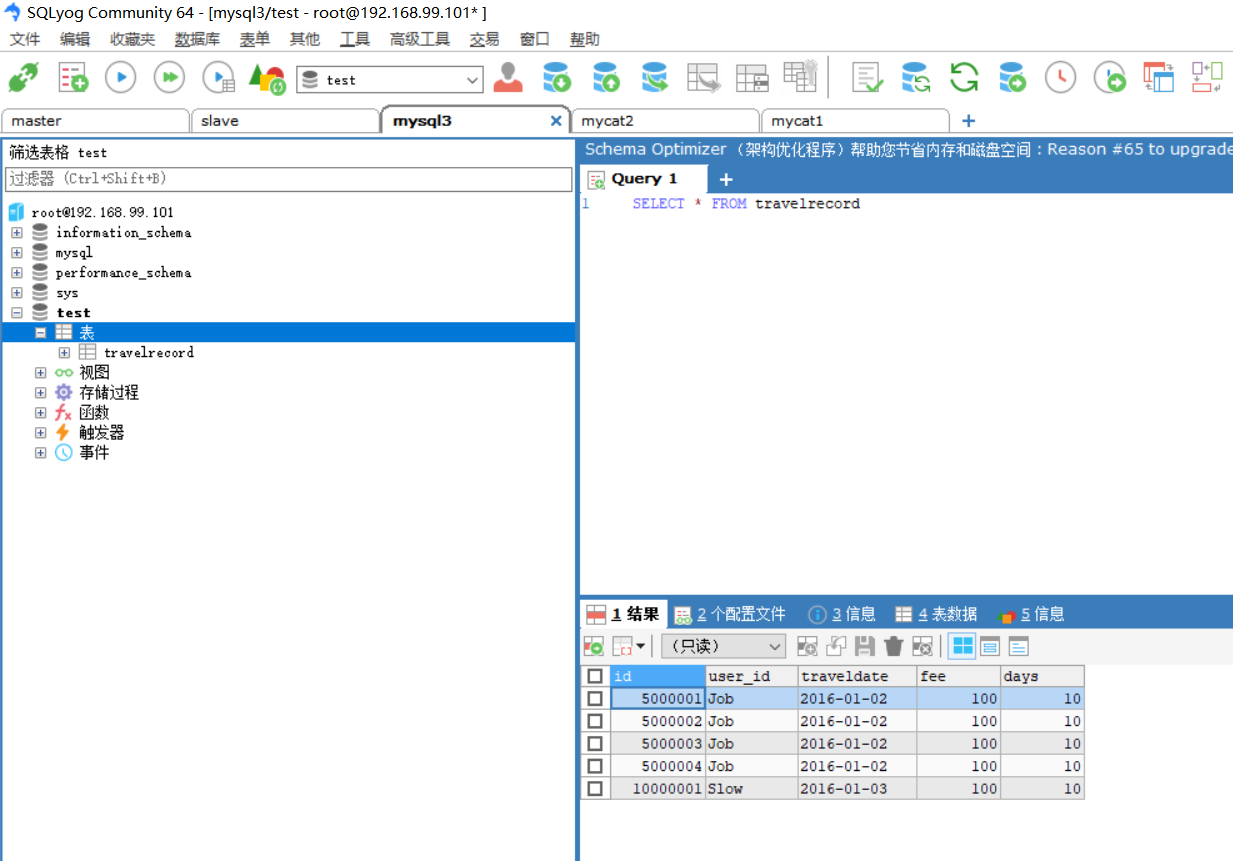

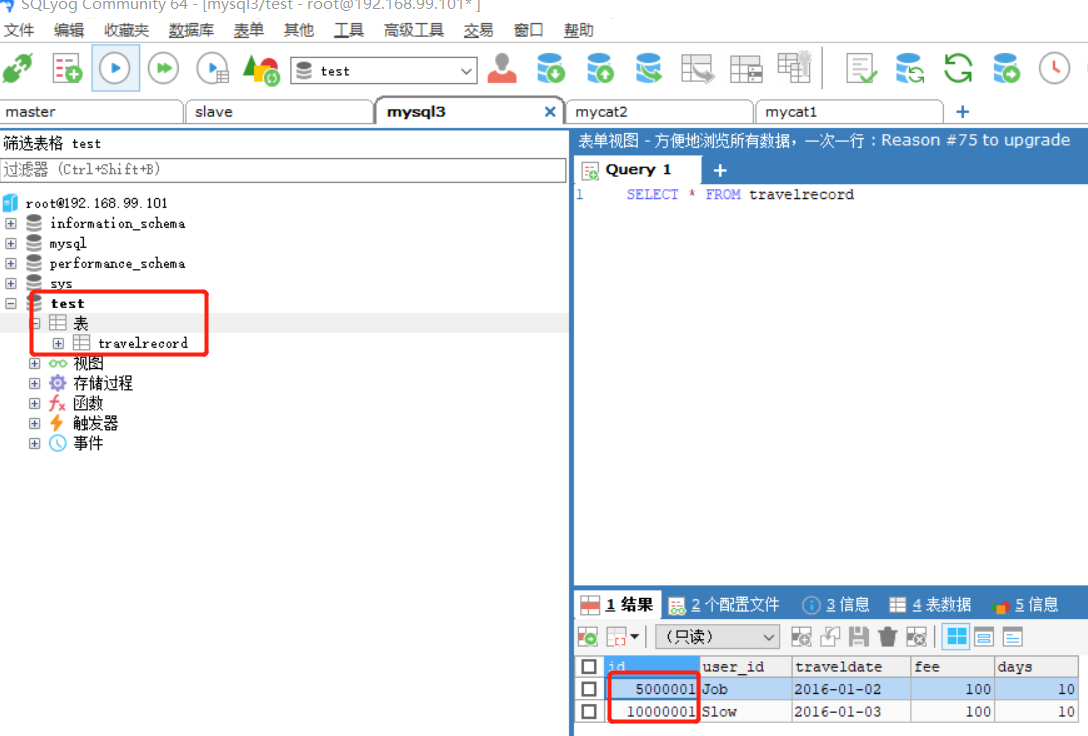

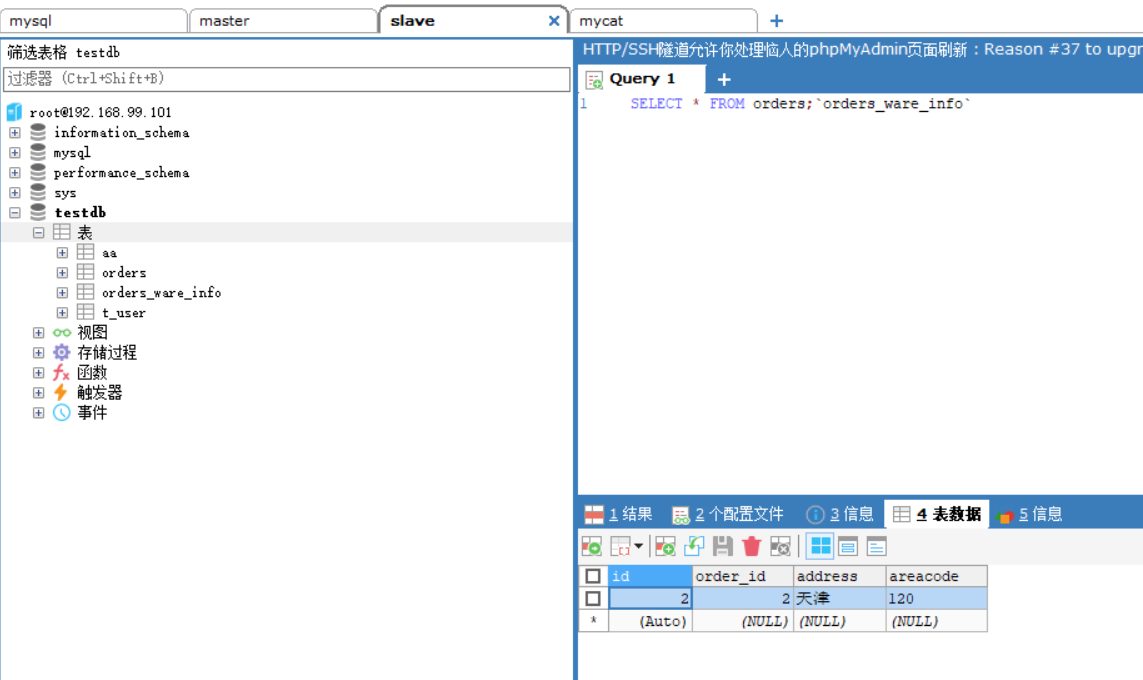

测试

高可用

vi docker-compose.yml #修改集群配置
version: '3.3'
services:
  mycat-01:
    container_name: mycat-01
    image: fify/mycat
    volumes:
     - /home/docker/clustermycat/server.xml:/usr/local/mycat/conf/server.xml
     - /home/docker/clustermycat/schema.xml:/usr/local/mycat/conf/schema.xml
     - /home/docker/mycat/autopartition-long.txt:/usr/local/mycat/conf/autopartition-long.txt
    ports:
     - 8066:8066
     - 9066:9066
    networks:
      myweb:
        ipv4_address: 172.23.0.10
  mycat-02:
    container_name: mycat-02
    image: fify/mycat
    volumes:
     - /home/docker/clustermycat/server.xml:/usr/local/mycat/conf/server.xml
     - /home/docker/clustermycat/schema.xml:/usr/local/mycat/conf/schema.xml
     - /home/docker/mycat/autopartition-long.txt:/usr/local/mycat/conf/autopartition-long.txt
    ports:
     - 8067:8066
     - 9067:9066
    networks:
      myweb:
        ipv4_address: 172.23.0.11
  mysql-01:
    container_name: mysql-01
    image: mysql:5.7
    restart: always
    ports:
      - 3340:3306
    volumes:
      - ./log:/opt/log
      - ./conf/mymaster.cnf:/etc/mysql/my.cnf
      - ./data:/opt/data
    environment:
      MYSQL_ROOT_PASSWORD: "123456"
    command: [
        '--character-set-server=utf8mb4',
        '--collation-server=utf8mb4_general_ci',
        '--max_connections=3000'
    ]
    networks:
       myweb:
          ipv4_address: 172.23.0.2
  mysql-02:
    container_name: mysql-02
    image: mysql:5.7
    restart: always
    ports:
      - 3341:3306
    volumes:
      - ./log:/opt/log
      - ./conf/myslave.cnf:/etc/mysql/my.cnf
      - ./data:/opt/data
    environment:
      MYSQL_ROOT_PASSWORD: "123456"
    command: [
        '--character-set-server=utf8mb4',
        '--collation-server=utf8mb4_general_ci',
        '--max_connections=3000'
    ]
    networks:
      myweb:
        ipv4_address: 172.23.0.4
  mysql-03:
    container_name: mysql-03
    image: mysql:5.7
    restart: always
    ports:
      - 3342:3306
    environment:
      MYSQL_ROOT_PASSWORD: "123456"
    networks:
      myweb:
         ipv4_address: 172.23.0.6
networks:
  myweb:
    driver: bridge
    ipam:
      driver: default
      config:
      - subnet: 172.23.0.0/24
#启动服务
docker-compose up -d

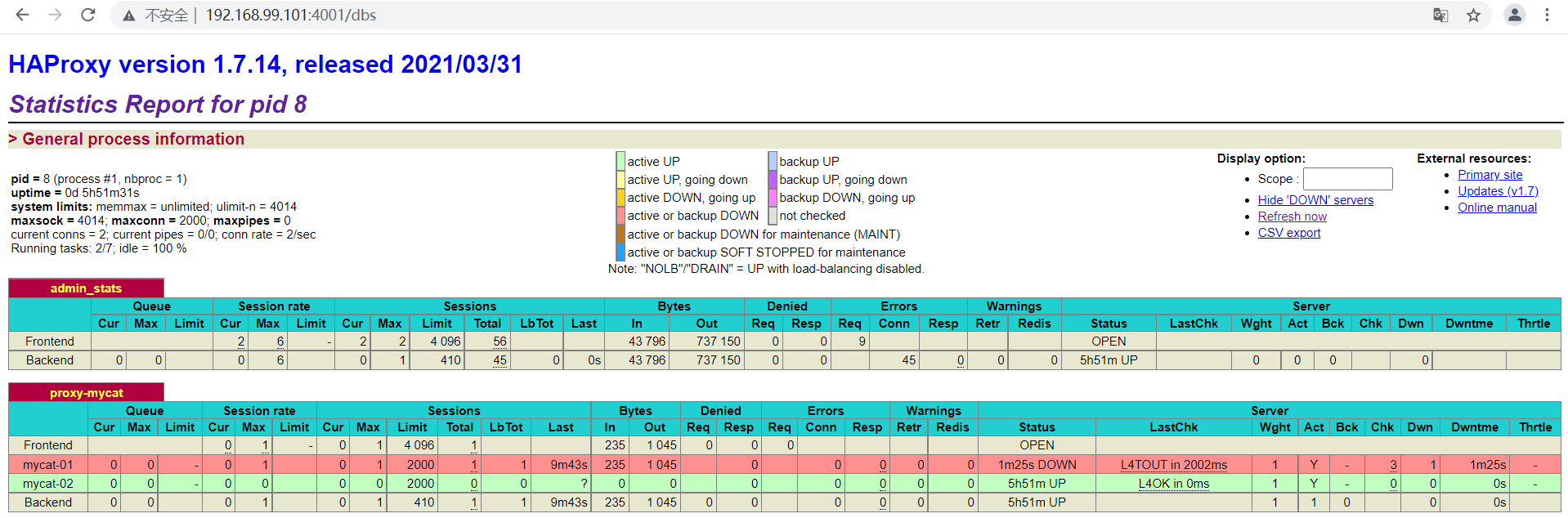

docker pull haproxy:1.7
vi haproxy.cfg #haproxy配置
global
    #工作目录
    chroot /usr/local/etc/haproxy
    #日志文件，使用rsyslog服务中local5日志设备（/var/log/local5），等级info
    log 127.0.0.1 local5 info
    #守护进程运行
    daemon

defaults
        log 127.0.0.1 local0 err #[err warning info debug]
        mode http                #默认的模式mode { tcp|http|health }，tcp是4层，http是7层，health只会返回OK
        retries 2                #两次连接失败就认为是服务器不可用，也可以通过后面设置
        option redispatch        #当serverId对应的服务器挂掉后，强制定向到其他健康的服务器
        option abortonclose      #当服务器负载很高的时候，自动结束掉当前队列处理比较久的链接
        option dontlognull       #日志中不记录负载均衡的心跳检测记录
        maxconn 4096             #默认的最大连接数
        timeout connect 5000ms   #连接超时
        timeout client 30000ms   #客户端超时
        timeout server 30000ms   #服务器超时
        #timeout check 2000      #=心跳检测超时

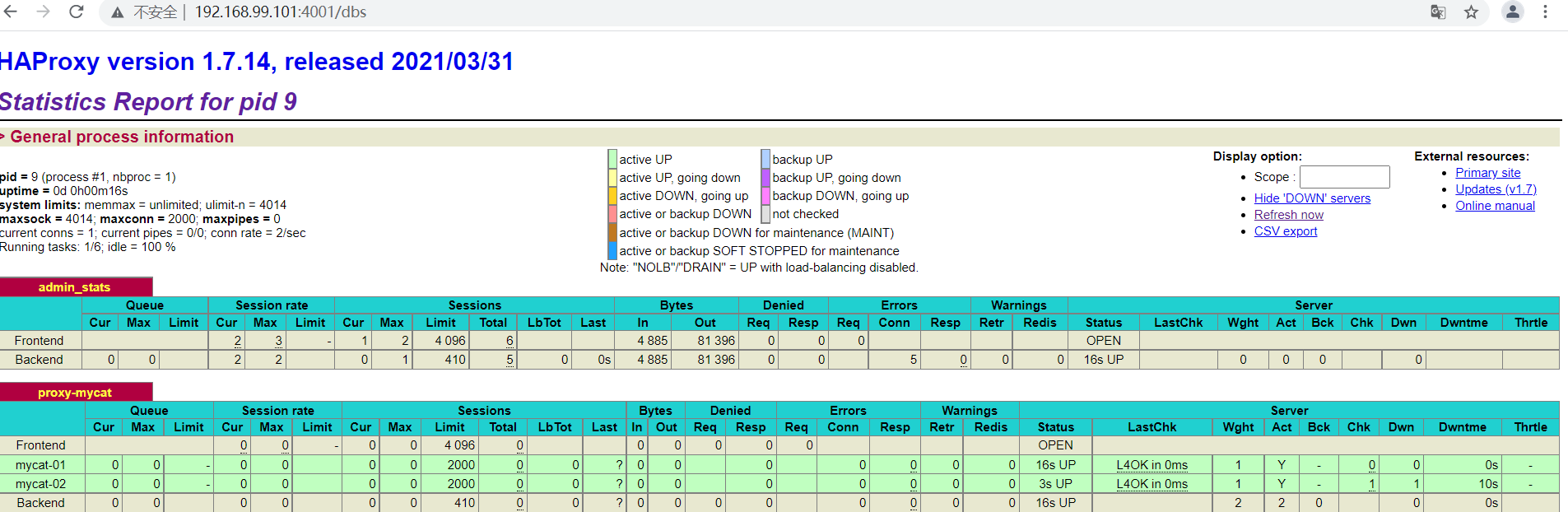

######## 监控界面配置 #################
listen  admin_stats
    #监控界面的访问的IP和端口
    bind  0.0.0.0:8888
    #访问协议
    mode        http
    #URI相对地址
    stats uri   /dbs
    #统计报告格式
    stats realm     Global\ statistics
    #登陆帐户信息
    stats auth  admin:admin

########frontend配置##############
#mycat负载均衡
listen  proxy-mycat
    #访问的IP和端口
    bind  0.0.0.0:9000
        #网络协议
    mode  tcp
    #负载均衡算法（轮询算法）
    #轮询算法：roundrobin
    #权重算法：static-rr
    #最少连接算法：leastconn
    #请求源IP算法：source
        balance  roundrobin
    # 这里是容器中的IP地址，由于配置的是轮询roundrobin，weight 权重其实没有生效
        server mycat-01 172.23.0.10:8066 check weight 1 maxconn 2000
        server mycat-02 172.23.0.11:8066 check weight 1 maxconn 2000
    # 使用keepalive检测死链
        option tcpka
#启动服务
docker run -d -p 4001:8888 -p 9000:8066 -v /home/docker/haproxy/haproxy.cfg:/usr/local/etc/haproxy/haproxy.cfg --name haproxy01 --privileged --net=clustermycat_myweb   haproxy:1.7
docker run -d -p 4002:8888 -p 9001:8066 -v /home/docker/haproxy/haproxy.cfg:/usr/local/etc/haproxy/haproxy.cfg --name haproxy02 --privileged --net=clustermycat_myweb   haproxy:1.7

#同样的操作haproxy01、haproxy02docker exec -it haproxy01 /bin/bashhaproxy -f /usr/local/etc/haproxy/haproxy.cfghttp://宿主机IP:4001/dbs用户名：admin密码：admin#同样的操作haproxy01、haproxy02，安装keepalivedapt-get updateapt-get install keepalivedapt-get install net-toolsapt-get install iputils-pingvi keepalived.conf #配置keepalivedvrrp_instance  VI_1 {    #定义节点属性    state  MASTER      #定义虚拟网卡    interface  eth0      #定义组vriid    virtual_router_id  100      #定义权重    priority  100      #定义心跳检测时间1秒    advert_int  1      #定义组用户密码    authentication {        auth_type  PASS        auth_pass  123456    }      #定义docker内ip地址，必须要在和haproxy同一个网段    virtual_ipaddress {        172.23.0.15    }}service keepalived start #启动keepalivedip a#查看有无172.23.0.15

问题

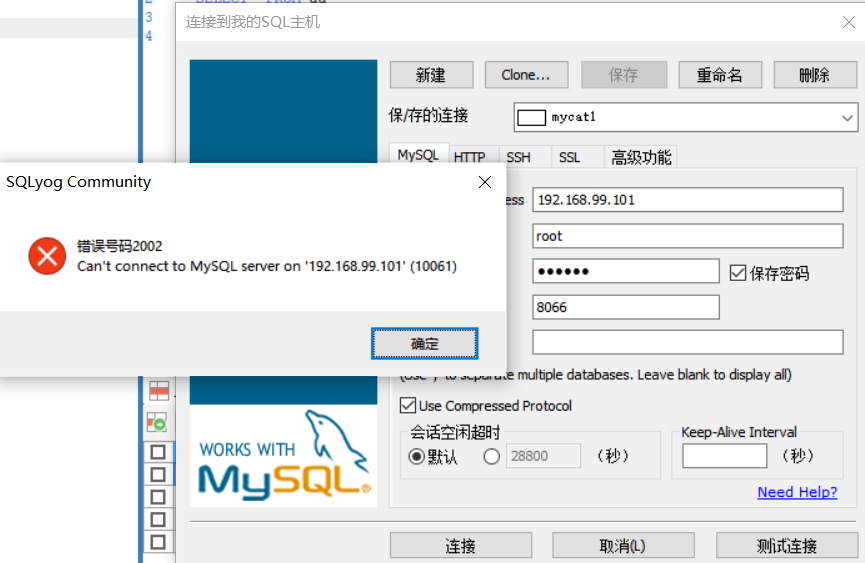

ERROR: for c1a39a9747ad_mycat-02 Cannot start service mycat-02: Invalid address 172.18.0.11: It does not belong to any of this network’s subnets
ifconfig 查看已经存在的网段

测试

正常情况

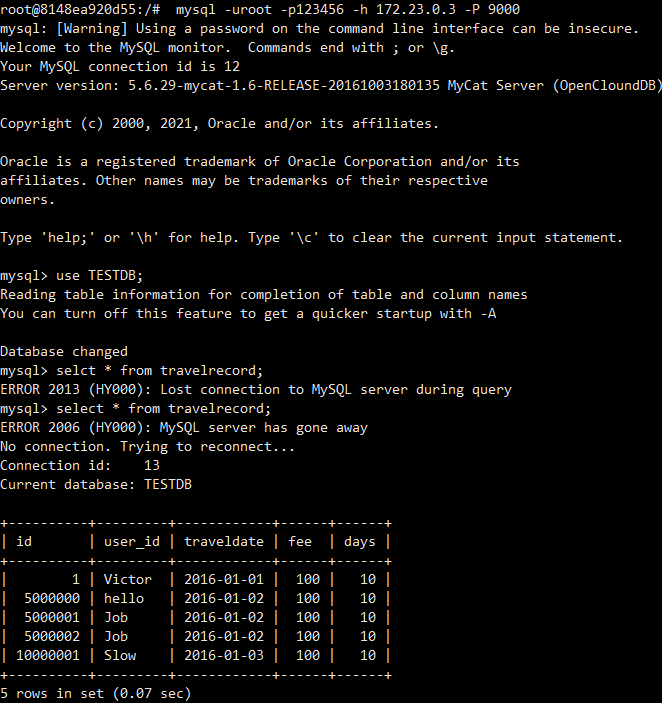

停掉mycat-01

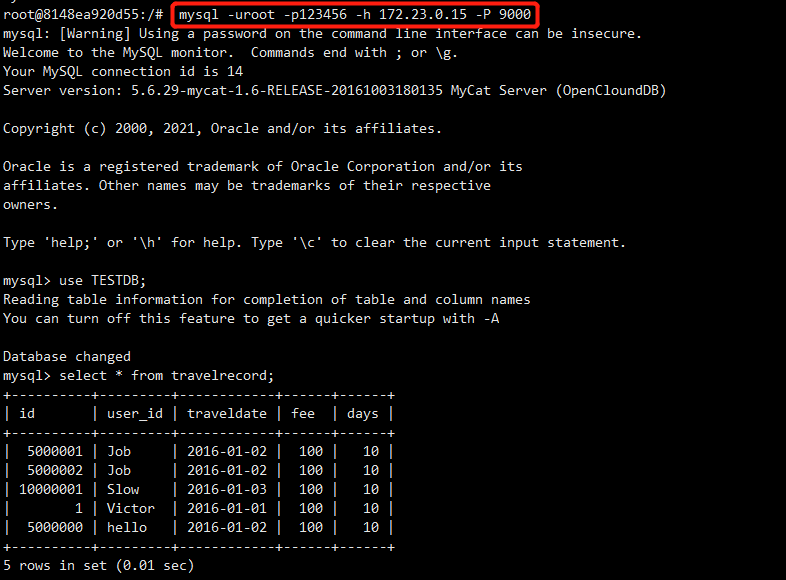

在mysql服务器进行测试连接

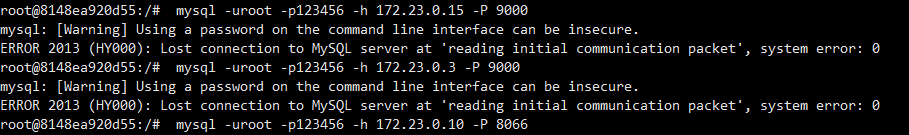

再停掉mycat-02

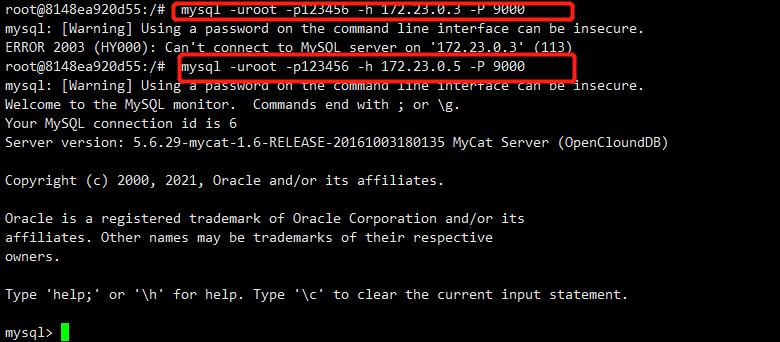

只停掉haproxy01

3.常用分片规则

字段求模

schema.xml

<?xml version="1.0" encoding="UTF-8" ?><!DOCTYPE mycat:schema SYSTEM "schema.dtd"><mycat:schema xmlns:mycat="http://io.mycat/">    <schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">        <table name="orders" dataNode="dn1,dn2" rule="mod_rule" ></table>    </schema>        <!-- dataNode -->    <!--database属性设置你要连接的数据库-->    <dataNode name="dn1" dataHost="dh1" database="testdb" />    <dataNode name="dn2" dataHost="dh2" database="testdb" />    <dataHost name="dh1" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100">        <heartbeat>select user()</heartbeat>        <writeHost host="hostM1" url="192.168.99.101:3340" user="root" password="123456">        </writeHost>    </dataHost>    <dataHost name="dh2" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100">        <heartbeat>select user()</heartbeat>        <writeHost host="hostM1" url="192.168.99.101:3341" user="root" password="123456">        </writeHost>    </dataHost></mycat:schema>

rule.xml

<!--在 rule 配置文件里新增分片规则 mod_rule，并指定规则适用字段为 customer_id,选择分片算法 mod-long（对字段求模运算）对两个节点求模，根据求模的结果分片--><tableRule name="mod_rule"><rule><columns>customer_id</columns><algorithm>mod-long</algorithm></rule></tableRule>…<function name="mod-long" class="io.mycat.route.function.PartitionByMod"><!-- how many data nodes --><property name="count">2</property></function>

docker rm mycatdocker run --name mycat -p 8666:8066 -p 9666:9066 \-v /home/docker/mycat/server.xml:/usr/local/mycat/conf/server.xml \-v /home/docker/mycat/schema.xml:/usr/local/mycat/conf/schema.xml \-v /home/docker/mycat/rule.xml:/usr/local/mycat/conf/rule.xml \-d fify/mycat

CREATE TABLE orders(id INT AUTO_INCREMENT,order_type INT,customer_id INT,amount DECIMAL(10,2),PRIMARY KEY(id));INSERT INTO orders(id,order_type,customer_id,amount) VALUES (1,101,100,100100);INSERT INTO orders(id,order_type,customer_id,amount) VALUES(2,101,100,100300);INSERT INTO orders(id,order_type,customer_id,amount) VALUES(3,101,101,120000);INSERT INTO orders(id,order_type,customer_id,amount) VALUES(4,101,101,103000);INSERT INTO orders(id,order_type,customer_id,amount) VALUES(5,102,101,100400);INSERT INTO orders(id,order_type,customer_id,amount) VALUES(6,102,100,100020);

分片枚举

通过在配置文件中配置可能的枚举 id，自己配置分片，本规则适用于特定的场景，比如有些业务需要按照省份或区县来做保存，而全国省份区县固定的，这类业务使用本条规则。

schema.xml

<table name="orders_ware_info" dataNode="dn1,dn2" rule="sharding_by_intfile" ></table>

rule.xml

<!--   columns：分片字段， algorithm：分片函数mapFile： 标识配置文件名称， type： 0为int型、 非0为StringdefaultNode： 默认节点:小于 0 表示不设置默认节点，大于等于 0 表示设置默认节点。设置默认节点如果碰到不识别的枚举值，就让它路由到默认节点，如不设置不识别就报错--><tableRule name="sharding_by_intfile"><rule><columns>areacode</columns><algorithm>hash-int</algorithm></rule></tableRule><function name="hash-int"class="io.mycat.route.function.PartitionByFileMap"><property name="mapFile">partition-hash-int.txt</property><property name="type">1</property><property name="defaultNode">0</property></function>

partition-hash-int.txt

110=0120=1

docker rm mycatdocker run --name mycat -p 8666:8066 -p 9666:9066 \-v /home/docker/mycat/server.xml:/usr/local/mycat/conf/server.xml \-v /home/docker/mycat/schema.xml:/usr/local/mycat/conf/schema.xml \-v /home/docker/mycat/rule.xml:/usr/local/mycat/conf/rule.xml \-v /home/docker/mycat/partition-hash-int.txt:/usr/local/mycat/conf/partition-hash-int.txt \-d fify/mycat

CREATE TABLE orders_ware_info
(
`id` INT AUTO_INCREMENT COMMENT '编号',
`order_id` INT COMMENT '订单编号',
`address` VARCHAR(200) COMMENT '地址',
`areacode` VARCHAR(20) COMMENT '区域编号',
PRIMARY KEY(id)
);
INSERT INTO orders_ware_info(id, order_id,address,areacode) VALUES (1,1,'北京','110');
INSERT INTO orders_ware_info(id, order_id,address,areacode) VALUES (2,2,'天津','120');
INSERT INTO orders_ware_info(id, order_id,address,areacode) VALUES (3,3,'北京','110');
INSERT INTO orders_ware_info(id, order_id,address,areacode) VALUES (4,4,'上海','130');

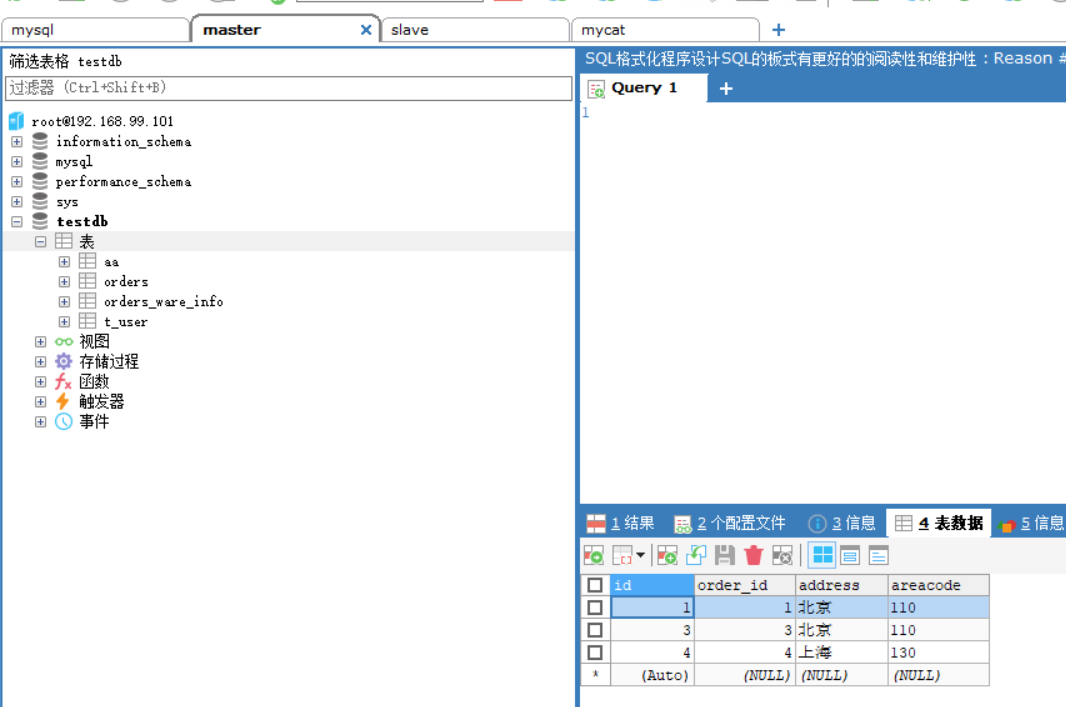

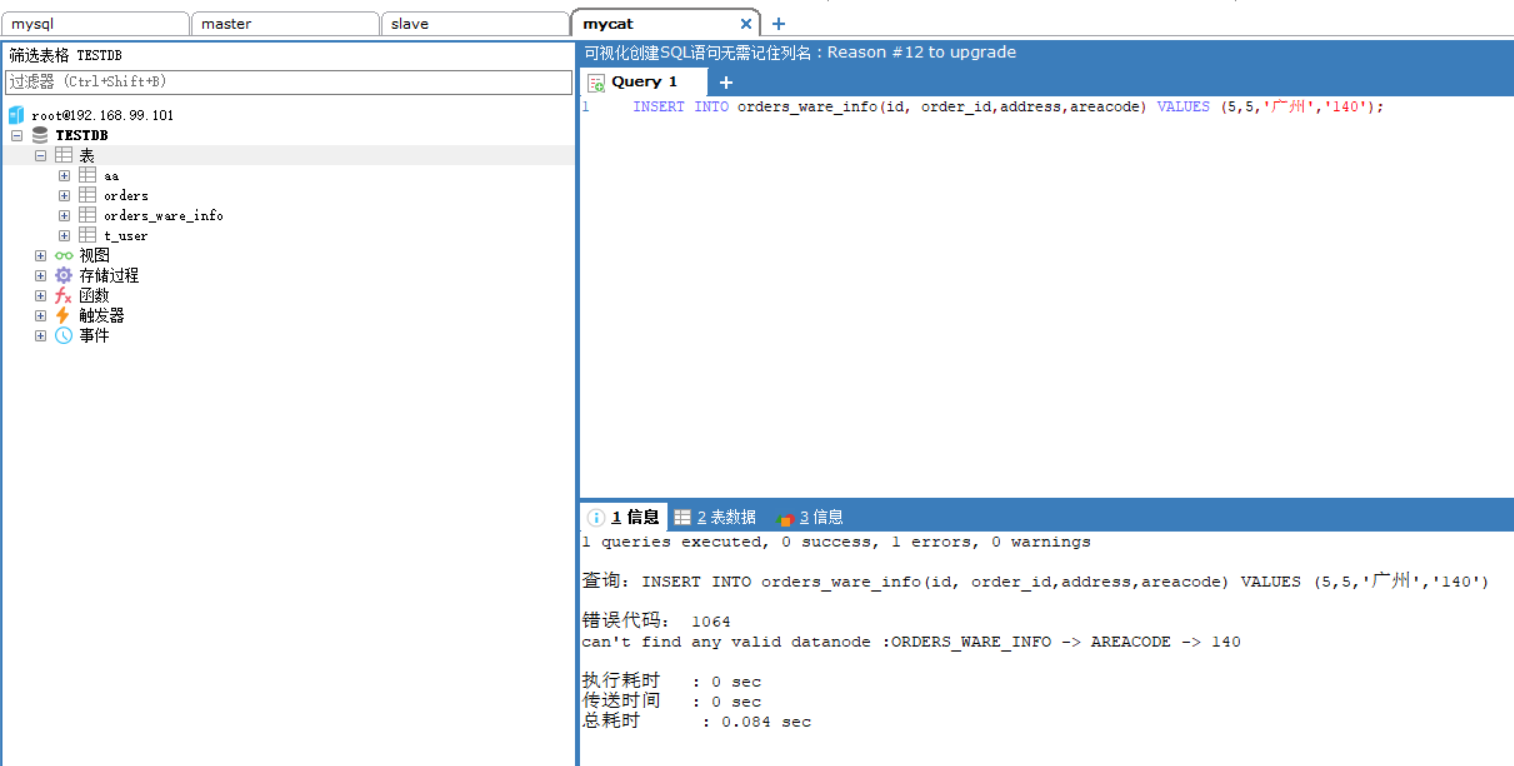

如果去掉0

范围约定

此分片适用于提前规划好分片字段某个范围属于哪个分片。

schema.xml

<table name="payment_info" dataNode="dn1,dn2" rule="auto_sharding_long" ></table>

rule.xml

<!--   columns：分片字段， algorithm：分片函数
mapFile： 标识配置文件名称， type： 0为int型、 非0为String
defaultNode： 默认节点:小于 0 表示不设置默认节点，大于等于 0 表示设置默认节点。设置默认节点如果碰到不识别的值，就让它路由到默认节点，如不设置不识别就报错
-->
<tableRule name="auto_sharding_long">
<rule>
<columns>order_id</columns>
<algorithm>rang-long</algorithm>
</rule>
</tableRule>
<function name="rang-long"
class="io.mycat.route.function.AutoPartitionByLong">
<property name="mapFile">autopartition-long.txt</property>
<property name="defaultNode">0</property>
</function>

autopartition-long.txt

0-102=0
103-200=1

docker rm mycat
docker run --name mycat -p 8666:8066 -p 9666:9066 \
-v /home/docker/mycat/server.xml:/usr/local/mycat/conf/server.xml \
-v /home/docker/mycat/schema.xml:/usr/local/mycat/conf/schema.xml \
-v /home/docker/mycat/rule.xml:/usr/local/mycat/conf/rule.xml \
-v /home/docker/mycat/autopartition-long.txt:/usr/local/mycat/conf/autopartition-long.txt \
-d fify/mycat

CREATE TABLE payment_info
(
`id` INT AUTO_INCREMENT COMMENT '编号',
`order_id` INT COMMENT '订单编号',
`payment_status` INT COMMENT '支付状态',
PRIMARY KEY(id)
);

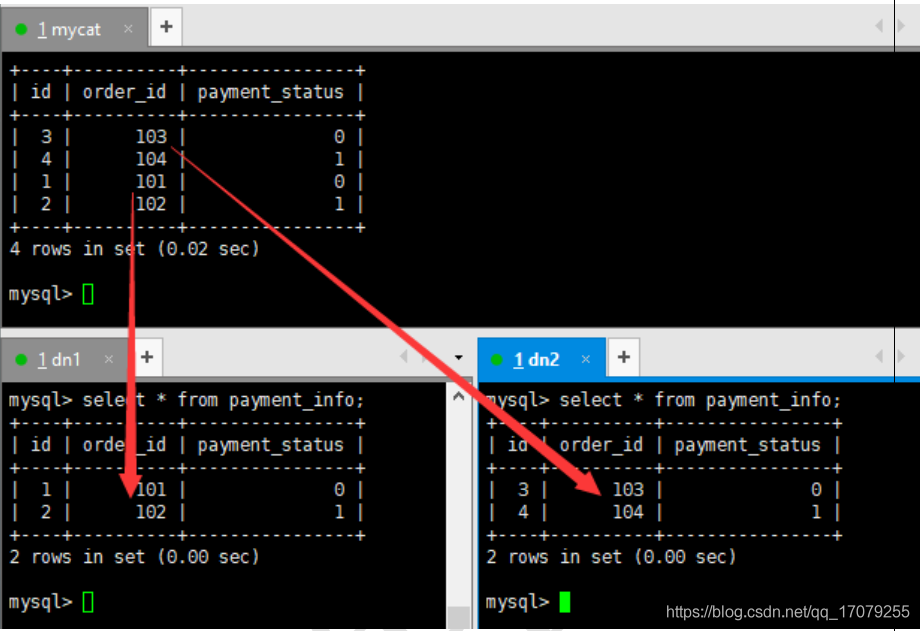

INSERT INTO payment_info (id,order_id,payment_status) VALUES (1,101,0);
INSERT INTO payment_info (id,order_id,payment_status) VALUES (2,102,1);
INSERT INTO payment_info (id,order_id ,payment_status) VALUES (3,103,0);
INSERT INTO payment_info (id,order_id,payment_status) VALUES (4,104,1);
INSERT INTO payment_info (id,order_id,payment_status) VALUES (5,2000,1);

按日期（天）分片

此规则为按天分片。 设定时间格式、范围

schema.xml

<table name="login_info" dataNode="dn1,dn2" rule="sharding_by_date" ></table>

rule.xml

<!--   columns：分片字段， algorithm：分片函数
#dateFormat ：日期格式
#sBeginDate ：开始日期
#sEndDate：结束日期,则代表数据达到了这个日期的分片后循环从开始分片插入
#sPartionDay ：分区天数，即默认从开始日期算起，分隔 2 天一个分区
-->
<tableRule name="sharding_by_date">
<rule>
<columns>login_date</columns>
<algorithm>shardingByDate</algorithm>
</rule>
</tableRule>
<function name="shardingByDate" class="io.mycat.route.function.PartitionByDate">
<property name="dateFormat">yyyy-MM-dd</property>
<property name="sBeginDate">2019-01-01</property>
<property name="sEndDate">2019-01-04</property>
<property name="sPartionDay">2</property>
</function>

CREATE TABLE login_info
(
`id` INT AUTO_INCREMENT COMMENT '编号',
`user_id` INT COMMENT '用户编号',
`login_date` DATE COMMENT '登录日期',
PRIMARY KEY(id)
);
INSERT INTO login_info(id,user_id,login_date) VALUES (1,101,'2019-01-01');
INSERT INTO login_info(id,user_id,login_date) VALUES (2,102,'2019-01-02');
INSERT INTO login_info(id,user_id,login_date) VALUES (3,103,'2019-01-03');
INSERT INTO login_info(id,user_id,login_date) VALUES (4,104,'2019-01-04');
INSERT INTO login_info(id,user_id,login_date) VALUES (5,103,'2019-01-05');
INSERT INTO login_info(id,user_id,login_date) VALUES (6,104,'2019-01-06');
INSERT INTO login_info(id,user_id,login_date) VALUES (7,104,'2019-01-07');
INSERT INTO login_info(id,user_id,login_date) VALUES (8,104,'2019-01-09');
INSERT INTO login_info(id,user_id,login_date) VALUES (9,104,'2019-01-11');

4.分片join与全局序列

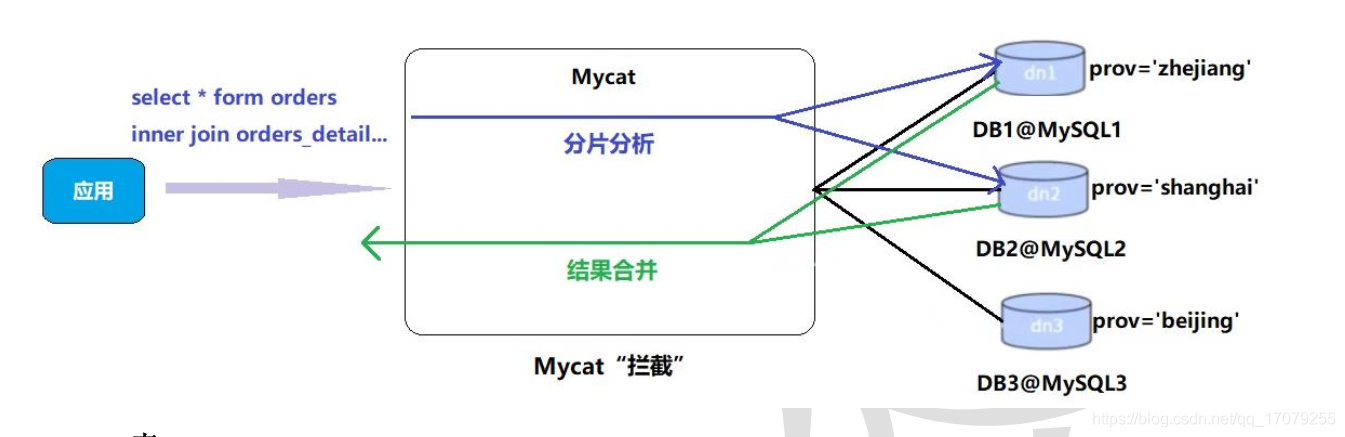

分片join

通过全局表+基于 E-R 关系的分片策略， Mycat 可以满足 80%以上的企业应用开发。

ER 表

子表的记录与所关联的父表记录存放在同一个数据分片上。

schema.xml

<table name="orders" dataNode="dn1,dn2" rule="mod_rule" >
    <childTable name="orders_detail" primaryKey="id" joinKey="order_id" parentKey="id" />
</table>

CREATE TABLE orders_detail(
id INT AUTO_INCREMENT,
detail VARCHAR(2000),
order_id INT,
PRIMARY KEY(id)
);
INSERT INTO orders_detail(id,detail,order_id) VALUES(1,'detail1',1);
INSERT INTO orders_detail(id,detail,order_id) VALUES(2,'detail1',2);
INSERT INTO orders_detail(id,detail,order_id) VALUES(3,'detail1',3);
INSERT INTO orders_detail(id,detail,order_id) VALUES(4,'detail1',4);
INSERT INTO orders_detail(id,detail,order_id) VALUES(5,'detail1',5);
INSERT INTO orders_detail(id,detail,order_id) VALUES(6,'detail1',6);

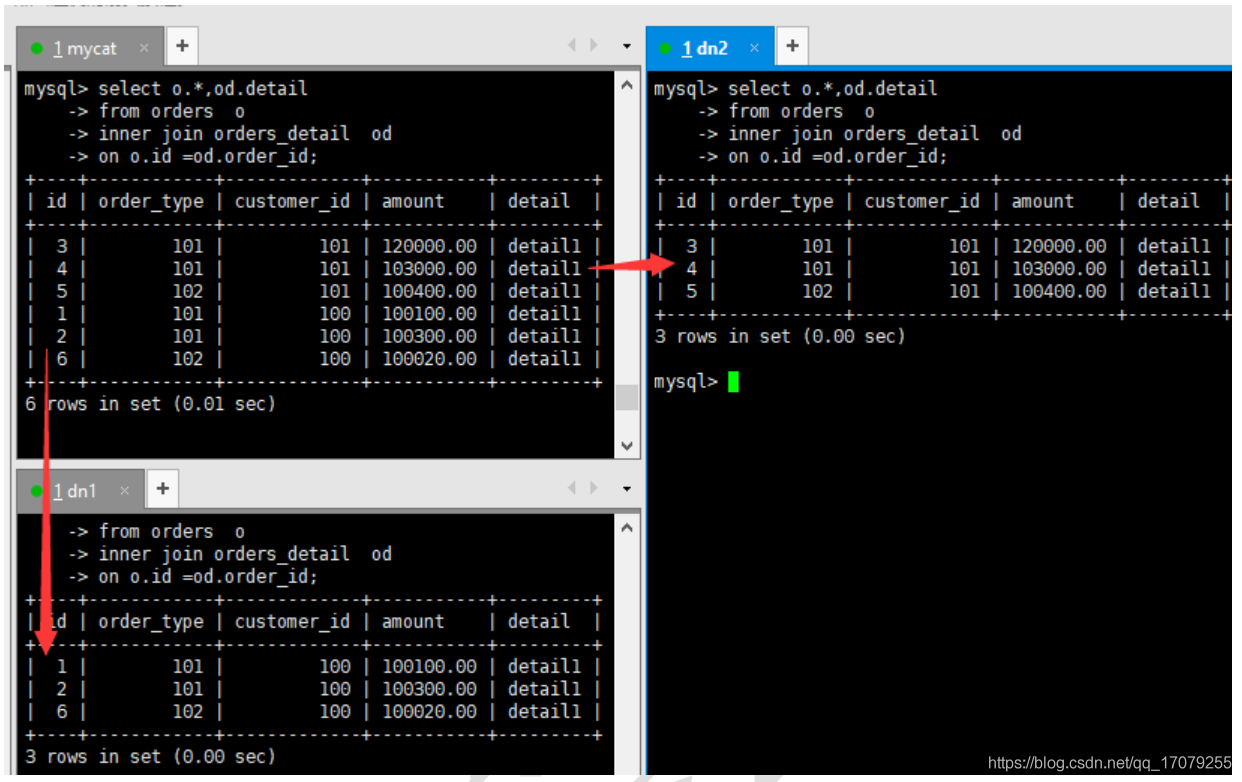

SELECT o.*,od.detail FROM orders o INNER JOIN orders_detail od ON o.id=od.order_id;

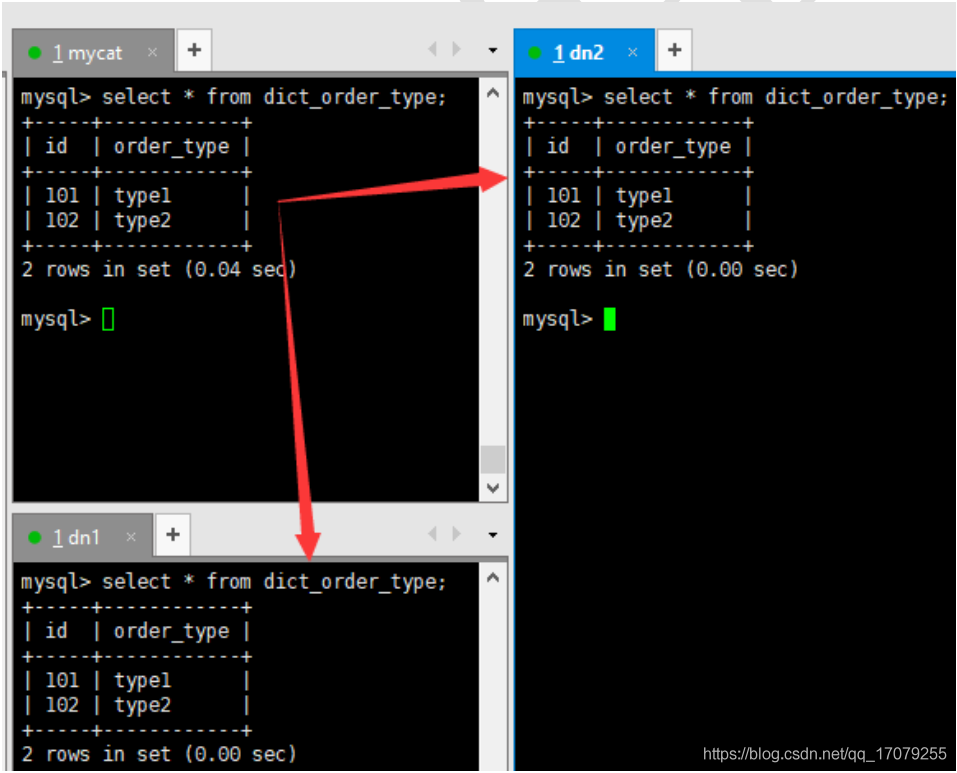

全局表

当业务表因为规模而进行分片以后，业务表与这些附属的字典表之间的关联，就成了比较棘手的问题。考虑到字典表变动不频繁、数据量总体变化不大，鉴于此Mycat 定义了一种特殊的表，称之为“全局表”。全局表具有以下特性：

• 全局表的插入、更新操作会实时在所有节点上执行，保持各个分片的数据一致性
• 全局表的查询操作，只从一个节点获取
• 全局表可以跟任何一个表进行 JOIN 操作

schema.xml

<table name="dict_order_type" dataNode="dn1,dn2" type="global" ></table>

CREATE TABLE dict_order_type(id INT AUTO_INCREMENT,order_type VARCHAR(200),PRIMARY KEY(id));INSERT INTO dict_order_type(id,order_type) VALUES(101,'type1');INSERT INTO dict_order_type(id,order_type) VALUES(102,'type2');

全局序列

在实现分库分表的情况下，数据库自增主键已无法保证自增主键的全局唯一。为此， Mycat 提供了全局 sequence，并且提供了包含本地配置和数据库配置等多种实现方式。

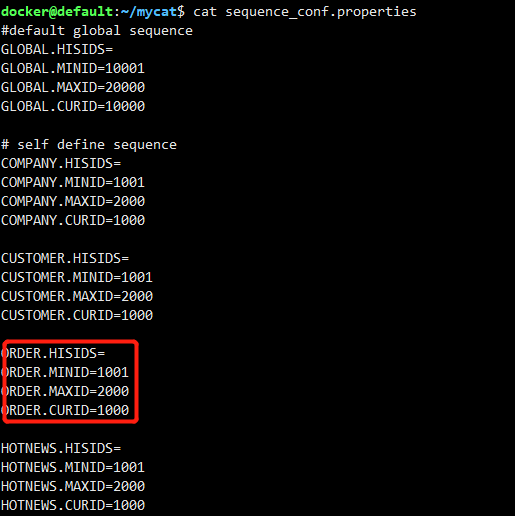

本地文件
Mycat 将 sequence 配置到文件中，当使用到 sequence 中的配置后， Mycat 会更下classpath 中的 sequence_conf.properties 文件中 sequence 当前的值。
优点： 本地加载，读取速度较快
缺点： 抗风险能力差， Mycat 所在主机宕机后，无法读取本地文件。

server.xml

<property name="sequnceHandlerType">0</property>

INSERT INTO orders(id,amount,customer_id,order_type) VALUES(NEXT VALUE FOR MYCATSEQ_ORDER,1000,98,102);
INSERT INTO orders(id,amount,customer_id,order_type) VALUES(NEXT VALUE FOR MYCATSEQ_ORDER,1000,99,102);

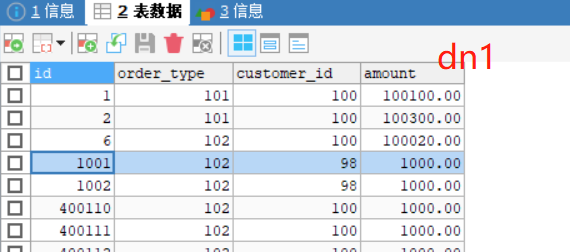

数据库方式

利用数据库一个表 来进行计数累加。并不是每次生成序列都读写数据库，Mycat 会预加载一部分号段到 Mycat 的内存中，这样大部分读写序列都是在内存中完成的。如果内存中的号段用完了 Mycat 会再向数据库要一次。

Mycat 意外崩溃重启后，向数据库申请新的号段，原有号段会弃用。

#在 dn1 上创建全局序列表
CREATE TABLE MYCAT_SEQUENCE (NAME VARCHAR(50) NOT NULL,current_value INT NOT
NULL,increment INT NOT NULL DEFAULT 100, PRIMARY KEY(NAME)) ENGINE=INNODB;

#创建全局序列所需函数
DELIMITER $$
CREATE FUNCTION mycat_seq_currval(seq_name VARCHAR(50)) RETURNS VARCHAR(64)
DETERMINISTIC
BEGIN
DECLARE retval VARCHAR(64);
SET retval="-999999999,null";
SELECT CONCAT(CAST(current_value AS CHAR),",",CAST(increment AS CHAR)) INTO retval FROM
MYCAT_SEQUENCE WHERE NAME = seq_name;
RETURN retval;
END $$
DELIMITER ;

DELIMITER $$
CREATE FUNCTION mycat_seq_setval(seq_name VARCHAR(50),VALUE INTEGER) RETURNS
VARCHAR(64)
DETERMINISTIC
BEGIN
UPDATE MYCAT_SEQUENCE
SET current_value = VALUE
WHERE NAME = seq_name;
RETURN mycat_seq_currval(seq_name);
END $$
DELIMITER ;

DELIMITER $$
CREATE FUNCTION mycat_seq_nextval(seq_name VARCHAR(50)) RETURNS VARCHAR(64)
DETERMINISTIC
BEGIN
UPDATE MYCAT_SEQUENCE
SET current_value = current_value + increment WHERE NAME = seq_name;
RETURN mycat_seq_currval(seq_name);
END $$
DELIMITER ;

#初始化序列表记录
INSERT INTO MYCAT_SEQUENCE(NAME,current_value,increment) VALUES ('ORDERS', 400000,
100);

sequence_db_conf.properties

GLOBAL=dn1
COMPANY=dn1
CUSTOMER=dn1
#ORDERS这个序列在dn1这个节点上
ORDERS=dn1

server.xml

<!--#全局序列类型： 0-本地文件， 1-数据库方式， 2-时间戳方式。-->
<property name="sequnceHandlerType">1</property>

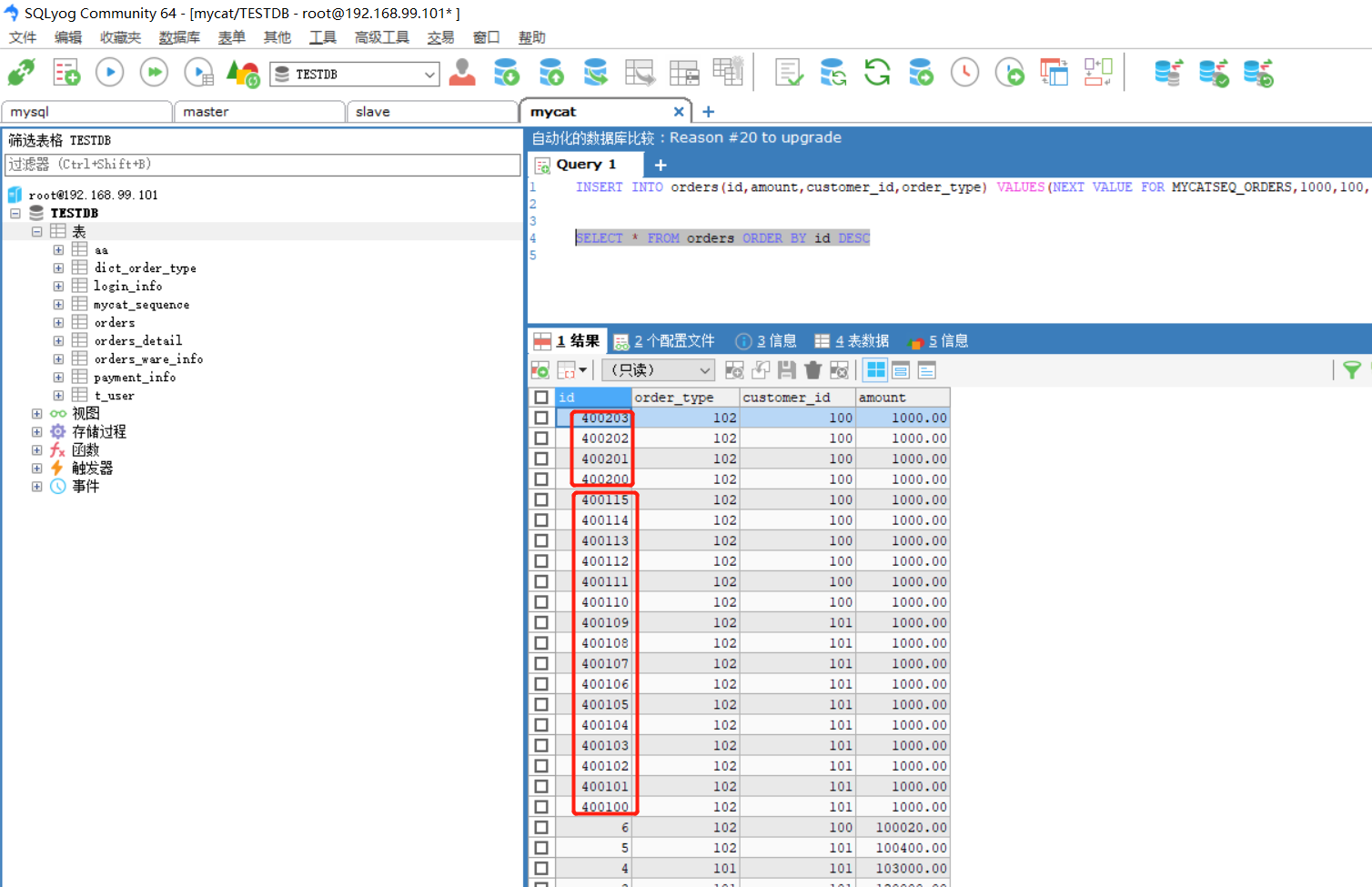

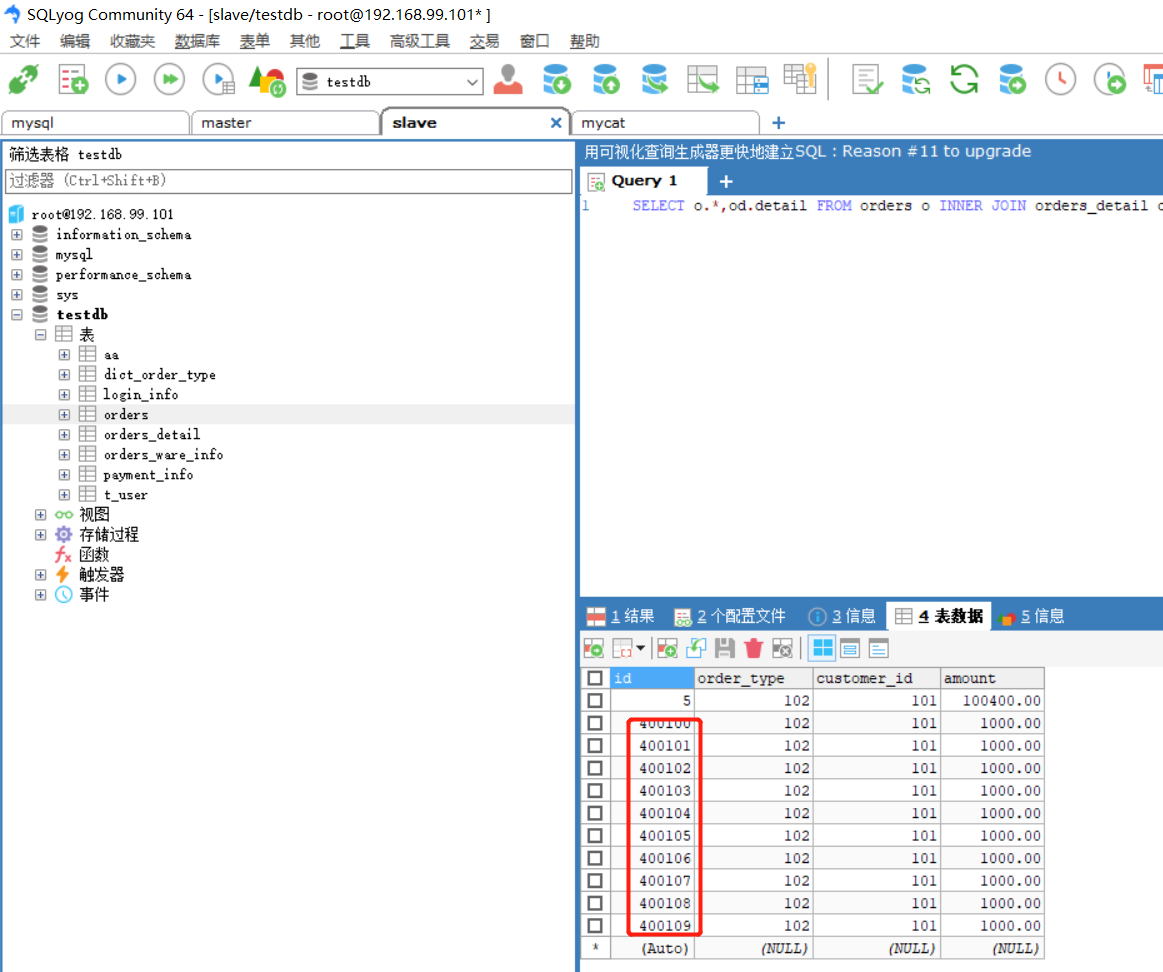

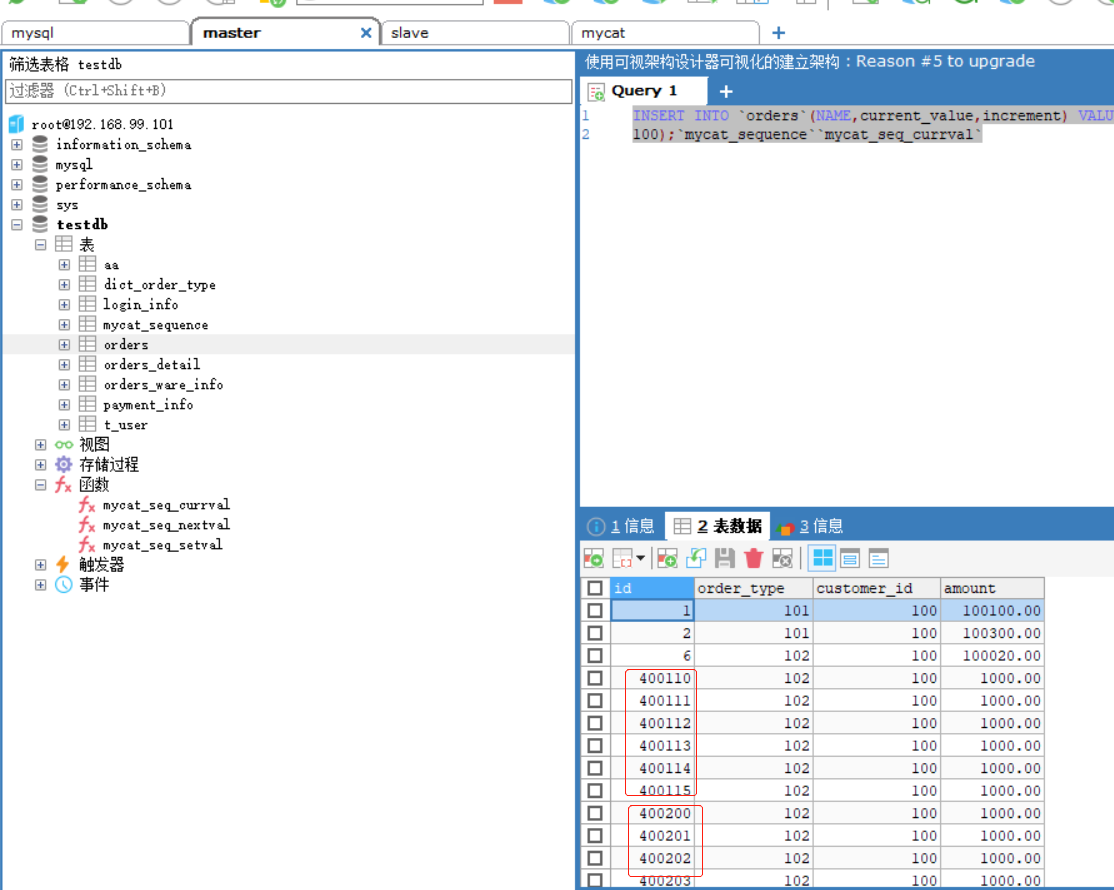

#插入多次insert into orders(id,amount,customer_id,order_type) values(next value for MYCATSEQ_ORDERS,1000,101,102);#重启mycat后INSERT INTO orders(id,amount,customer_id,order_type) VALUES(NEXT VALUE FOR MYCATSEQ_ORDERS,1000,100,102);

时间戳方式
全局序列ID= 64 位二进制 (42(毫秒)+5(机器 ID)+5(业务编码)+12(重复累加) 换算成十进制为 18 位数的long 类型，每毫秒可以并发 12 位二进制的累加。
优点： 配置简单
缺点： 18 位 ID 过长

server.xml

<property name="sequnceHandlerType">0</property>

报错：Out of range value for column ‘id’ at row 1

调整id长度

分布式 ZK ID 生成器

自主生成全局序列
在 java 项目里自己生成全局序列，如下：
根据业务逻辑组合
可以利用 redis 的单线程原子性 incr 来生成序列，但自主生成需要单独在工程中用 java 代码实现， 还是推荐使用 Mycat 自带全局序列。

5.Mycat 安全设置

权限配置

user 标签权限控制

<user name="mycat">    <property name="password">123456</property>    <property name="schemas">TESTDB</property></user><user name="user">    <property name="password">user</property>    <property name="schemas">TESTDB</property>    <property name="readOnly">true</property></user>

privileges 标签权限控制

在 user 标签下的 privileges 标签可以对逻辑库（schema）、表（table）进行精细化的 DML 权限控制。

privileges 标签下的 check 属性，如为 true 开启权限检查，为 false 不开启，默认为 false。

<user name="mycat">    <property name="password">123456</property>    <property name="schemas">TESTDB</property>    <!-- 表级 DML 权限设置 -->    <privileges check="true">        <schema name="TESTDB" dml="1111" >            <!--配置orders表没有增删改查权限-->            <table name="orders" dml="0000"></table>        </schema>    </privileges></user>

SQL 拦截

firewall 标签用来定义防火墙； firewall 下 whitehost 标签用来定义 IP 白名单 ， blacklist 用来定义SQL 黑名单。

白名单

可以通过设置白名单， 实现某主机某用户可以访问 Mycat，而其他主机用户禁止访问。

<!--#设置白名单#server.xml配置文件firewall标签#配置只有192.168.140.128主机可以通过mycat用户访问--><firewall>    <whitehost>        <host host="192.168.99.1101" user="mycat"/>    </whitehost></firewall>

黑名单

可以通过设置黑名单， 实现 Mycat 对具体 SQL 操作的拦截， 如增删改查等操作的拦截。

<!--
#设置黑名单
#server.xml配置文件firewall标签
#配置禁止mycat用户进行删除操作
-->
<firewall>
    <whitehost>
        <host host="192.168.140.128" user="mycat"/>
    </whitehost>
    <blacklist check="true">
        <property name="deleteAllow">false</property>
    </blacklist>
</firewall>

6.Mycat 监控工具

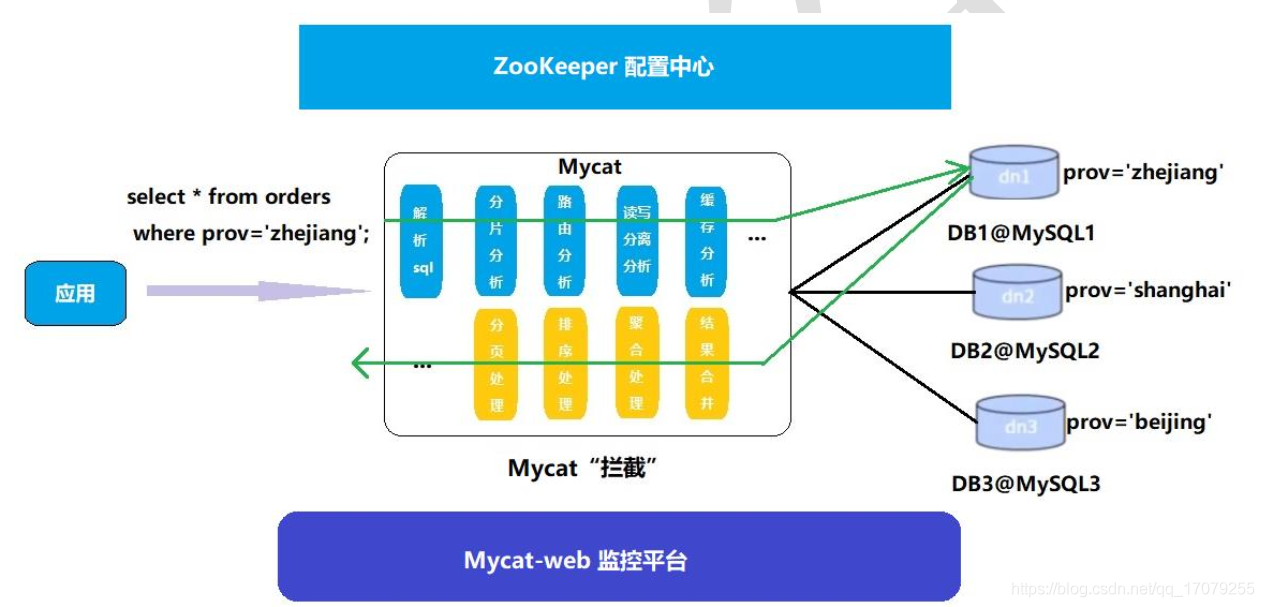

Mycat-web 是 Mycat 可视化运维的管理和监控平台。 Mycat-web 引入了 ZooKeeper 作为配置中心，可以管理多个节点。Mycat-web 主要管理和监控 Mycat 的流量、连接、活动线程和内存等，具备 IP 白名单、邮件告警等模块，还可以统计 SQL 并分析慢 SQL 和高频 SQL 等。为优化 SQL 提供依据。

ZooKeeper 安装

mkdir conf &mkdir data
cd conf
#添加zoo.cfg如下内容
vi zoo.cfg
# 心跳检查的时间 2秒 每个tickTime时间会发送一个心跳，时间单位为毫秒。
tickTime=2000
# 初始化时连接到服务器端的间隔次数，总时间5*2=10秒
initLimit=5
# ZK Leader 和follower 之间通讯的次数，总时间2*2=4秒
syncLimit=2

autopurge.snapRetainCount=3
autopurge.purgeInterval=0
maxClientCnxns=60
standaloneEnabled=true
admin.enableServer=true

# 数据目录
dataDir=/data
# 日志目录
dataLogDir=/datalog
# 客户端端口
clientPort=2181
# 对应`myid`文件数据1   2888：集群内机器通讯使用(Leader监听此端口)  3888：选举leader使用
server.1=www.zhengqingya.com:2888:3888

cd data
#添加myid如下内容
vi myid
1
#启动zookeeper
docker run -d -p 2181:2181 --name zookeeper --restart always \
-v /home/docker/zookeeper/data/myid:/data/myid \
-v /home/docker/zookeeper/conf/zoo.cfg:/conf/zoo.cfg zookeeper

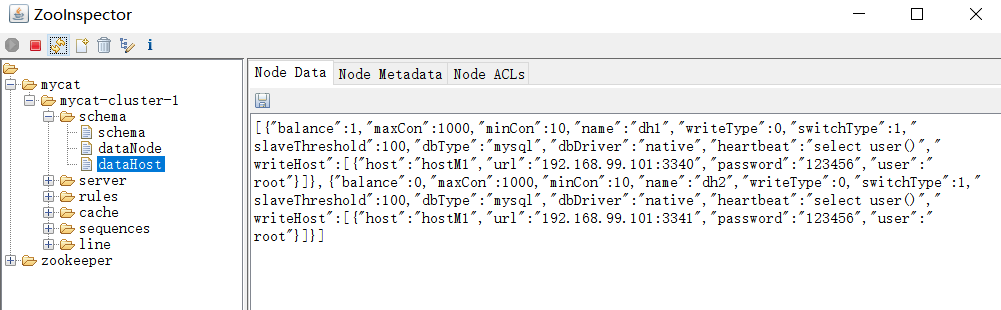

客户端工具：

下载地址：[https://issues.apache.org/jira/secure/attachment/12436620/ZooInspector.zip](https://issues.apache.org/jira/secure/attachment/12436620/ZooInspector.zip)

解压，进入build目录，运行java -jar zookeeper-dev-ZooInspector.jar

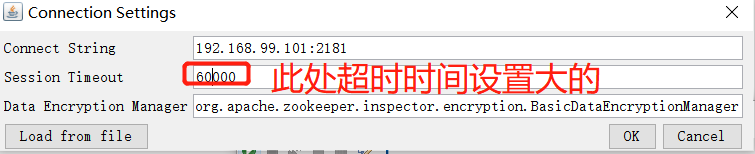

报错：EndOfStreamException: Unable to read additional data from client, it probably closed the socket: address = /192.168.99.1:59530, session = 0x0

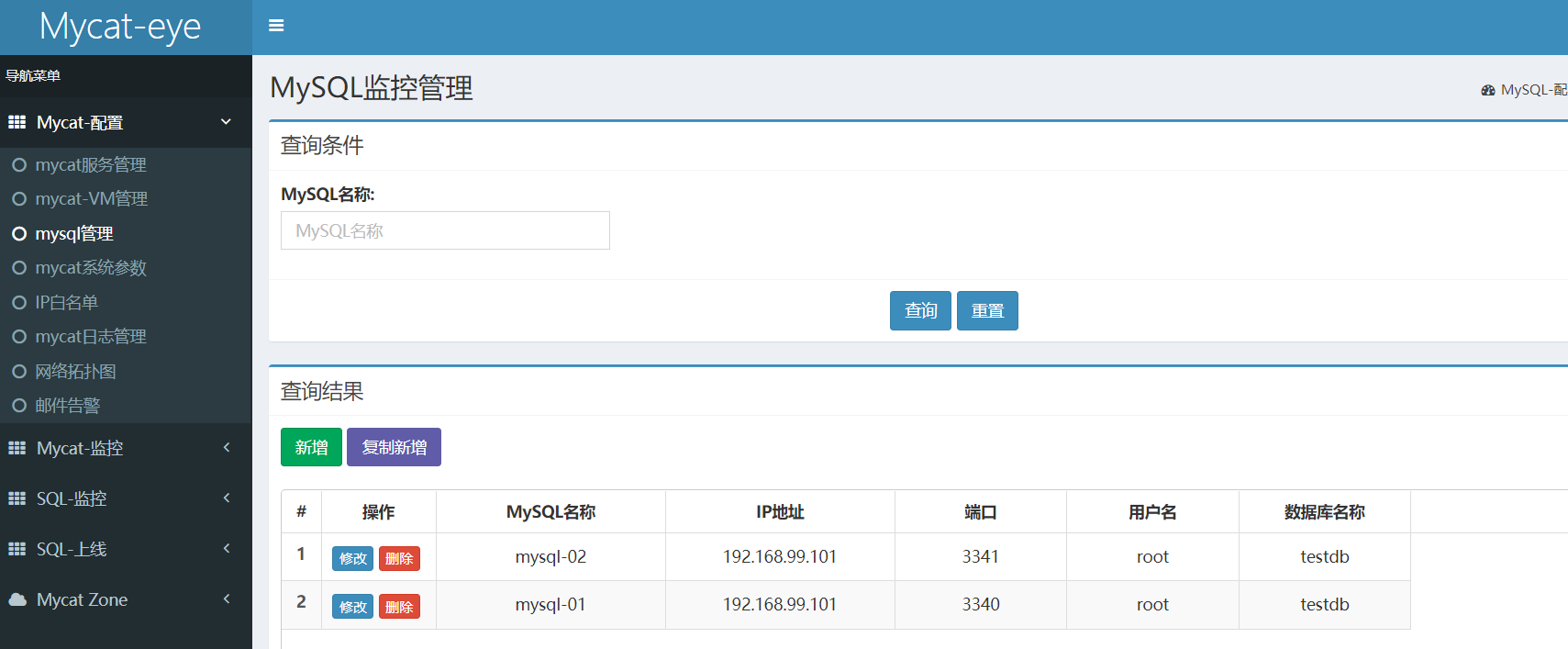

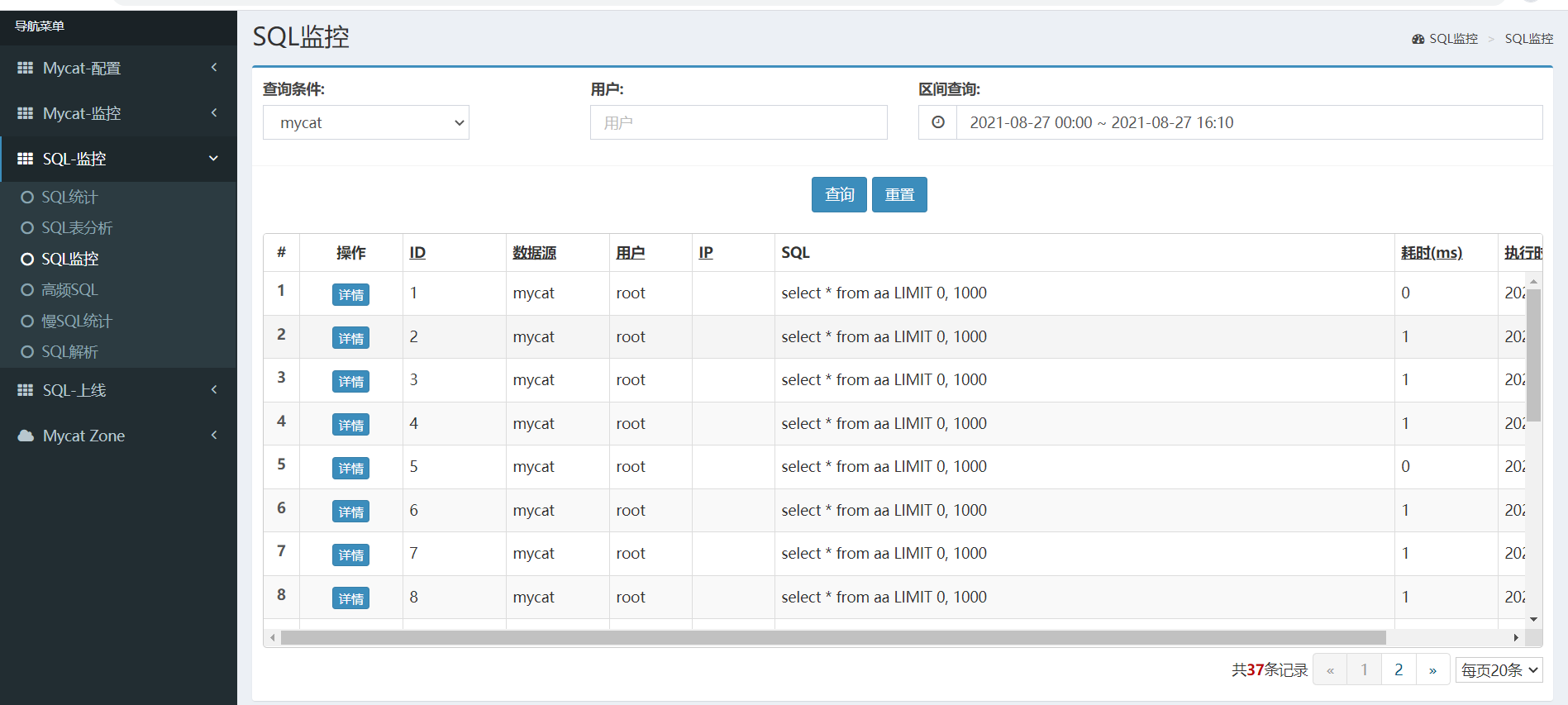

Mycat-web 安装

docker run --name mycat-web -d -p 8082:8082 --restart=always coolflame/mycat-web

配置mycat、mysql；开启server.xml文件 ，修改参数1 ；重启mycat、mycat-web
