1.textbox显示鼠标相对于某个的坐标：

private void pictureBox1_MouseMove(object sender, MouseEventArgs e)
       {
        Point screenPoint =pictureBox1 .PointToClient( Control.MousePosition);//鼠标相对于屏幕左上角的坐标
        MousePosition.Text = screenPoint.ToString();/////此处MousePosition指的是textbox的名字
       }

2.picturebox随着窗体的大小同比例的变大变小：(Form内写)

#region 控件大小随着窗体大小等比例缩放
       private float x;//定义当前窗体的宽度
       private float y;//定义当前窗体的高度
       private void setTag(Control cons)
       {
           foreach (Control con in cons.Controls)
           {
               con.Tag = con.Width + ";" + con.Height + ";" + con.Left + ";" + con.Top + ";" + con.Font.Size;
               if (con.Controls.Count > 0)
               {
                   setTag(con);
               }
           }
       }
       private void setControls(float newx, float newy, Control cons)
       {
           //遍历窗体中的控件，重新设置控件的值
           foreach (Control con in cons.Controls)
           {
               //获取控件的Tag属性值，并分割后存储字符串数组
               if (con.Tag != null)
               {
                   string[] mytag = con.Tag.ToString().Split(new char[] {';'});
                   //根据窗体缩放的比例确定控件的值
                   con.Width = Convert.ToInt32(System.Convert.ToSingle(mytag[0]) * newx);//宽度
                   con.Height = Convert.ToInt32(System.Convert.ToSingle(mytag[1]) * newy);//高度
                   con.Left = Convert.ToInt32(System.Convert.ToSingle(mytag[2]) * newx);//左边距
                   con.Top = Convert.ToInt32(System.Convert.ToSingle(mytag[3]) * newy);//顶边距
                   Single currentSize = System.Convert.ToSingle(mytag[4]) * newy;//字体大小
                   con.Font = new Font(con.Font.Name, currentSize, con.Font.Style, con.Font.Unit);
                   if (con.Controls.Count > 0)
                   {
                       setControls(newx, newy, con);
                   }
               }
           }
       }
       public Form1()
       {
           InitializeComponent();
           x = this.Width;
           y = this.Height;
           setTag(this);
       }
       private void Form1_Resize(object sender, EventArgs e)
       {
           float newx = (this.Width) / x;
           float newy = (this.Height) / y;
           setControls(newx, newx, this);
       }
       #endregion

3.关于Form不用的控件（按错）系统自动生成的代码如pictureBox_clicked 等怎么删除
点击控件-找到控件的事件-全选-删除
/或者删除已经删除控件的代码，可以在编译生成指向Error时删除掉与这个控件相关的代码

4.picturebox各种使用：
PictureBox不是容器控件，所以他没有AutoScrollMinSize和AutoScrollPosition两个属性，所以不能直接设置，有3个方案：1）改为在Panel控件中画：
然后通过设置AutoScrollMinSize属性，设置滚动条的滚动范围，然后滚动的时候刷新图即可（注意此时绘制使用的X,Y坐标，要加上滚动条的滚动值）。
2）自己在PictureBox右边和下面添加两个滚动条。
3）在内存位图上画，然后把位图拷贝到PictureBox控件的Image属性内。

picturebox使用滚动条：
将picturebox放到Panel上，并设置以下属性。
1.panel的AutoScroll设置为ture；
2.picturebox的SizeMode设置为AutoSize;
3.picturebox的Dock设置为None.
4.picturebox的Anchor设置为上，左停靠。

5.两个窗体传值
Form2（子窗体）

Form1（主窗体）

功能是：
首先Form1窗体内有初始定义好的GDI图形（xy轴，间隔，栅格点等等）
窗体一中的菜单栏设置打开Form2窗体——>Form2窗体改变textbox或者复选框checkbox的值，并将值传递给form1进行属性的修改

FORM1内写：
<首先是初值的赋值>
static Graphics g;
public int axis_x = 50;//用户定义x坐标轴间距(初始x间距为50)
public int axis_y = 60;//用户定义y坐标轴间距（初始y间距为60）
public int axisLine = 8;//坐标轴的线高
public int grid = 50;//栅格间距
public int grid_visiable = 1;//显示栅格
int pic_height = 1500;
int pic_width = 2000;
static bool flash = false;

private void pictureboxSet()
{
pictureBox2.Height = pic_height;
pictureBox2.Width = pic_width;
}

private void pictureBox2_Paint(object sender, PaintEventArgs e)
       {
           g = e.Graphics;//画板
           Pen p = new Pen(Color.Black, 2);
           if (flash)
           {
               g = e.Graphics;
               g.Clear(Color.White);
               DrawGrid(e)；
               flash = false;
           }
           else
           {
               DrawGrid(e);
           }
       }

private void DrawGrid(PaintEventArgs e)//PaintEventArgs e
       {
           pictureboxSet();
           g = e.Graphics;//实例化Graphics
           Brush brush = new SolidBrush(Color.Black);
           Pen pen = new Pen(Color.Black, 2);
           Font font = new Font(Control.DefaultFont, FontStyle.Regular);
           SysSetting sysset = new SysSetting();
           int row = pic_height / axis_y;
           int colums = pic_width / axis_x;
           for (int i = 0; i < colums; i++)//画x轴
           {
               PointF pointF = new PointF(i * pic_width / colums, 0);
               string s = Convert.ToString(i * axis_x);
               int x1 = (i + 1) * pic_width / colums;
               int y1 = 0;
               int x2 = x1;
               int y2 = axisLine;
               g.DrawLine(pen, x1, y1, x2, y2);//初始坐标轴轴线的高度为8
               if (i % 1 == 0)
               {
                   g.DrawString(s, font, brush, pointF);
               }
           }
           for (int i = 0; i < row; i++)//画y轴
           {
               PointF pointF = new PointF(0, i * pic_height / row);
               string s = Convert.ToString(i * axis_y);
               int x1 = 0;
               int x2 = axisLine;
               int y1 = (i + 1) * axis_y;
               int y2 = y1;
               g.DrawLine(pen, x1, y1, x2, y2);
               if (i % 1 == 0)
               {
                   g.DrawString(s, font, brush, pointF);
               }
           }
           if(grid_visiable==1)
          {
               for (int i = 0; i < pictureBox2.Width / grid; i++)//画栅格点
               {
                   for (int j = 0; j < pictureBox2.Height / grid; j++)
                   {
                       PointF pointF = new PointF((i + 1) * grid, (j + 1) * grid);
                       g.DrawEllipse(pen, (i + 1) * grid, (j + 1) * grid, 2, 2);
                   }
               }
          }
       }

<设置按钮————-按下设置按钮打开Form2>

private void 设置ToolStripMenuItem_Click(object sender, EventArgs e)
       {
           SysSetting SysSet = new SysSetting();
           SysSet.ShowDialog(this);//传值窗口
       }

——-form1的函数可以由form2调用？？主要是因为在form2的button1_click中定义Form1 form1 = (Form1)this.Owner;

public void GetMessage(string[] str)
       {
           MessageBox.Show("设置完成");
           pic_width = Convert.ToInt32(str[0]);
           pic_height = Convert.ToInt32(str[1]);
           grid = Convert.ToInt32(str[2]);
           grid_visiable = Convert.ToInt32(str[3]);
           axis_x = Convert.ToInt32(str[4]);
           axis_y = Convert.ToInt32(str[5]);
           flash = true;
           pictureBox2.Refresh();//刷新picturebox2的工作区并重绘制
       }

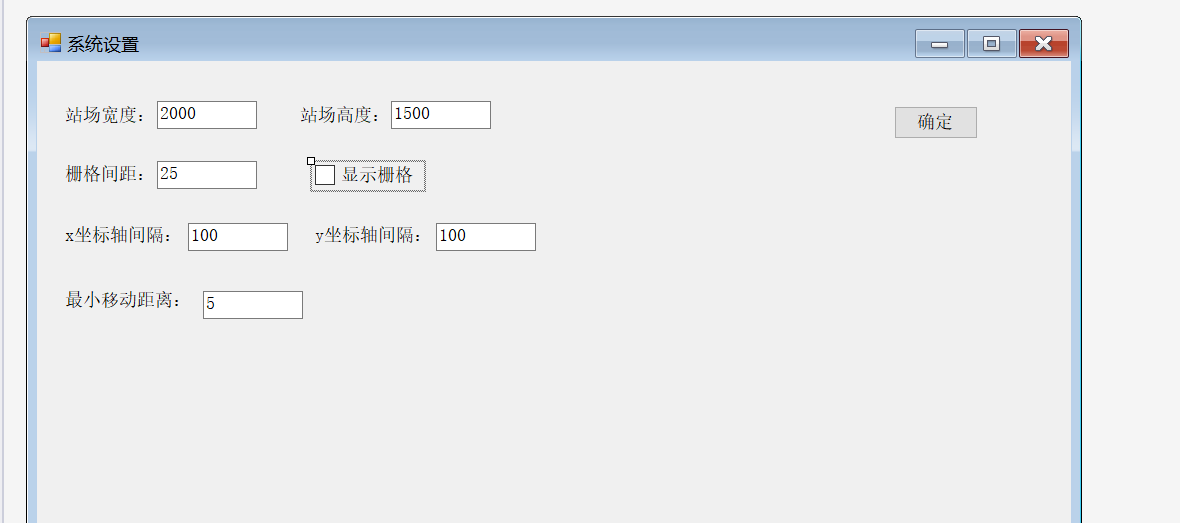

SystemSetting系统设置

#region 窗口传递textbox及checkbox的值
       string str;
       private string GetMessage(Control con)//textbox获取信息
       {
           try
           {
              if (con is TextBox && con.Text != null)
              {
                   str = con.Text.ToString();
               }
                   else
                   {
                       str = "0";
                   }
           }
           catch (Exception ex)
           {
               MessageBox.Show(ex.ToString());
           }
           return str;
       }
       public string[] conSet = new string[7];
       private void button1_Click(object sender, EventArgs e)
       {
           Form1 form1 = (Form1)this.Owner;
           conSet[0]=GetMessage(textBox1);
           conSet[1] = GetMessage(textBox2);
           conSet[2] = GetMessage(textBox3);
           if (checkBox1.Checked == true)
           { conSet[3] = "1"; }
           else { conSet[3] = "0"; }
           conSet[4]= GetMessage(textBox5);
           conSet[5] = GetMessage(textBox6);
           conSet[6] = GetMessage(textBox4);
           form1.GetMessage(conSet);
           this.Close();
       }
#endregion
