测试覆盖标准

测试覆盖标准是衡量软件测试质量的一个重要指标，下面我们先了解一下它的相关概念。

测试需求：测试需求可以针对不同的软件制品来进行描述，比如说源代码、需求说明、设计文档等，如果我们要测试源代码的所有语句，那么每一条语句就是一个测试需求。
覆盖标准：测试标准是把测试需求施加在一个测试集上的一组规则，例如每一条语句都要执行就是一个覆盖标准。
测试覆盖：测试覆盖是指对于每一条测试需求，至少要有一个测试用例可以满足这个需求。
覆盖程度：由于完全测试是不现实的，所以我们使用覆盖程度或者覆盖率来说明测试所做的情况，也就是说一个测试用例集能够满足测试需求的比例

以现实生活中的一个例子来进一步解释上面的概念：

假设我们要测试一个装有糖豆的袋子，糖豆有六种口味和四种颜色，那么对于口味来说就有柠檬、开心果、梨子、哈密瓜、橘子和杏这6种口味的测试需求。对于颜色来说，有黄色、绿色、白色和橙色4种颜色的测试需求。我们可以选择口味这个标准，也可以选择颜色这个标准，那么用哪一种覆盖标准更好一些呢？如果我们选择颜色这个标准，那么用每一种颜色各一个糖豆来测试是可以达到百分之百的覆盖，但是这个时候会有2种口味没有覆盖到，如果选择口味这个标准，那么在覆盖了每一种口味的同时也就覆盖了颜色的标准，也就是说口味这个标准包含颜色标准。

在实际的项目里选择覆盖标准可能要更复杂一些，一般需要考虑三个方面的因素：

第一：是处理测试需求的难易程度；
第二：是生成测试的难易程度；
第三：是用测试发现缺陷的能力；

白盒测试技术

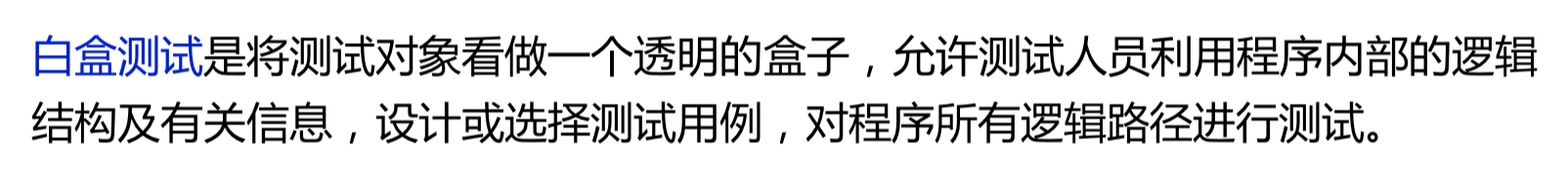

白盒测试是利用程序内部的逻辑结构，对程序的所有逻辑路径进行测试，那么为什么要做白盒测试呢？

先来看一个例子：

假设有一台面包机，从上面倒入面粉和水，开动机器之后下面出来的就是烤好的面包，这个机器的功能比较单一，接口也很清晰，输入的是面粉和水，输出的是面包。假设这个机器很多年没有使用，现在需要检查一下机器的情况，一种办法是直接把水和面粉加进去看它是否可以正常工作，这就是黑盒方法。但是这种情况下我们没有办法了解机器内部的情况，比如说零件是否生锈、是不是残存了很多脏东西等。还有一种比较好的办法，是把机器拆开检查和清洗内部的零件，然后再组装起来，把水和面粉加进去试一试，显然拆开检查就是白盒方法，再组装回来就是黑盒方法。

该例子说明单纯使用黑盒测试是不够的，还需要进行白盒测试。白盒测试对代码中逻辑关系的覆盖更为全面，做得好可以极大地增强产品的健壮性。在这一门课中主要介绍基于控制流的白盒测试技术。

基于控制流的白盒测试方法

控制流图

控制流图（CFG, Control Flow Graph）是一个过程或程序的抽象表示。

控制流图的节点是语句或语句的一部分，它的边表示语句的控制流；
控制流图是程序流程图的一个简化，它更突出了控制流的结构。
在控制流图里面，我们把所有顺序执行的语句看成是一个节点，对于判断分支来说判断条件是一个节点，这个节点根据判断的真和假产生两个不同的分支，在判断分支执行结束之后还会有一个合并的节点。

举例说明如何画出程序的控制流图。

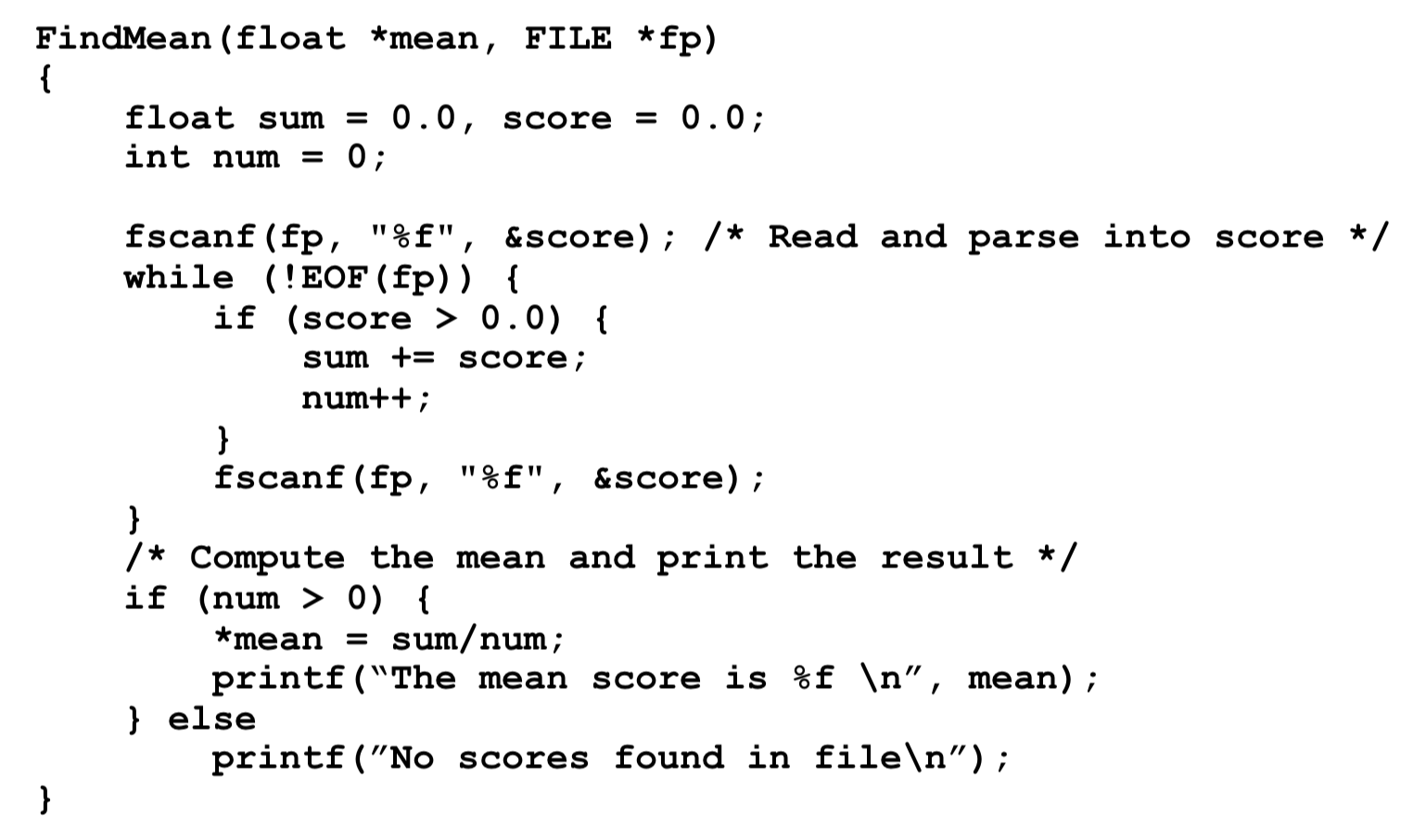

这个程序的功能是从文件中读取成绩，然后再求出所有成绩的平均值，并打印输出。

程序的前三行都是顺序执行语句，我们把它看出是一个节点，后面 while 循坏产生一个判断分支，在循环的里面有一个 if 的判断分支，if 为真时，执行两个顺序语句，if 语句后面是一个读文件的语句，整个 while 循环结束后，还有一个判断分支，为真执行两个顺序语句，为假执行一个语句，这里标记的1、4、5、7和8都是可执行语句，也称为基本块：

根据上述对程序的分析，画出下图所示的控制流图：

图中，三个红色的菱形是三个分支节点，其余都是基本块组成的基本计算节点。

测试步骤

基于控制流的白盒测试方法主要包括以下步骤：

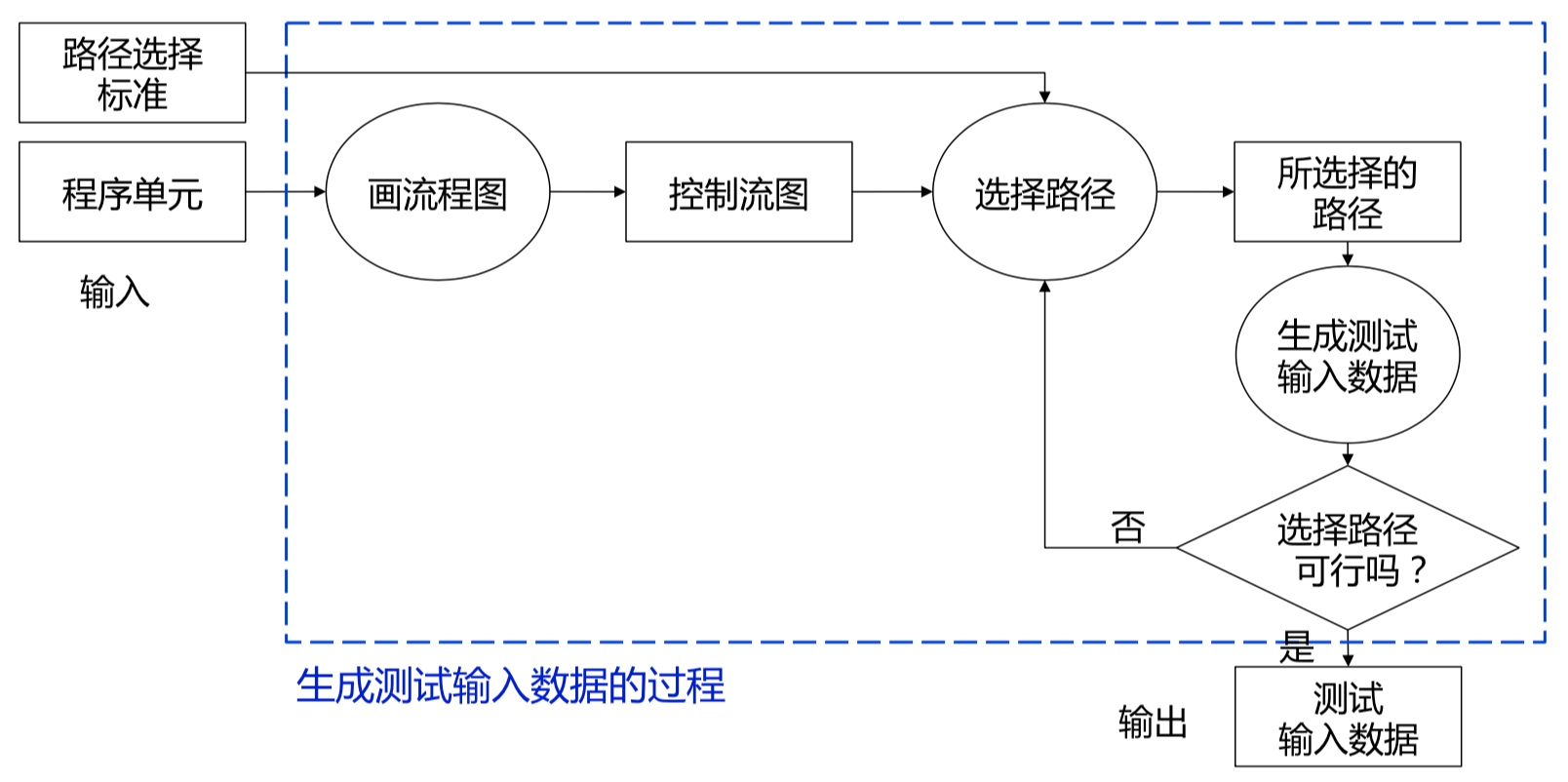

首先根据程序单元，画出程序的流程图，再用流程图得到控制流图，然后根据路径选择标准选择合适的路径，对于所选择的路径生成相应的测试数据，如果选择的路径可行那么就得到测试的输入数据，否则继续选择其他路径。

代码覆盖标准

白盒测试方法使用代码覆盖率作为测试的衡量指标。代码覆盖率描述的是代码被测试的比例和程度，如果我们只是编写测试用例进行测试，而不检查究竟哪些代码被测试过，哪些还没有测试过，就很容易形成测试的漏洞。通过代码覆盖率我们可以知道哪些代码没有被覆盖，然后再进一步地补充更多的测试用例。

6种类型

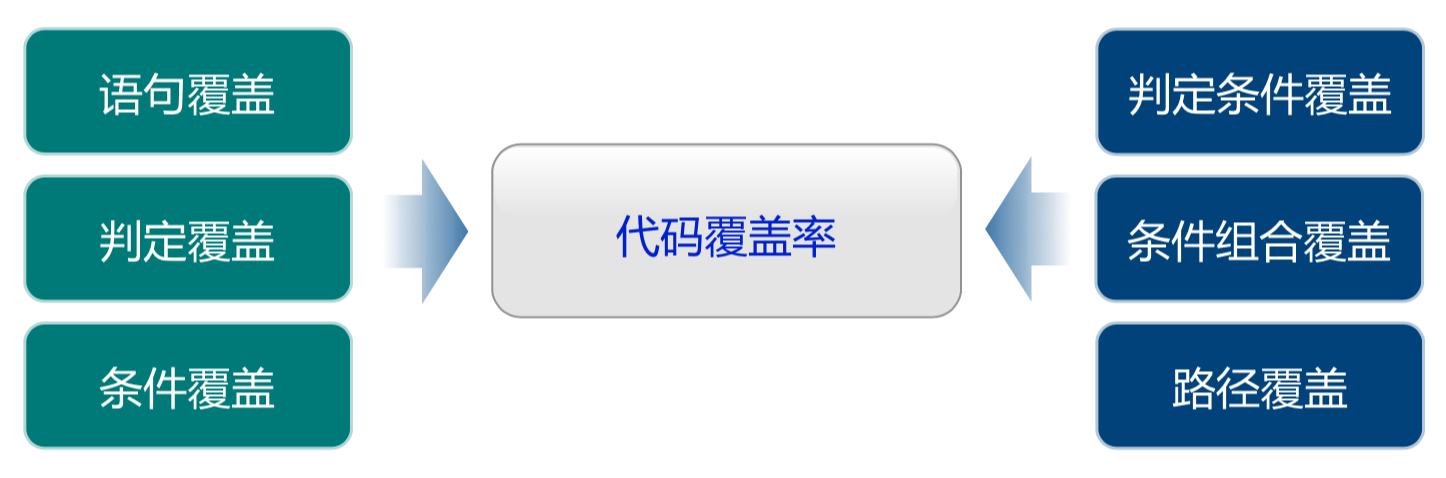

代码覆盖率通常包括下面6种类型：

下面以一个简单程序例子来讲解一下这六种覆盖类型：

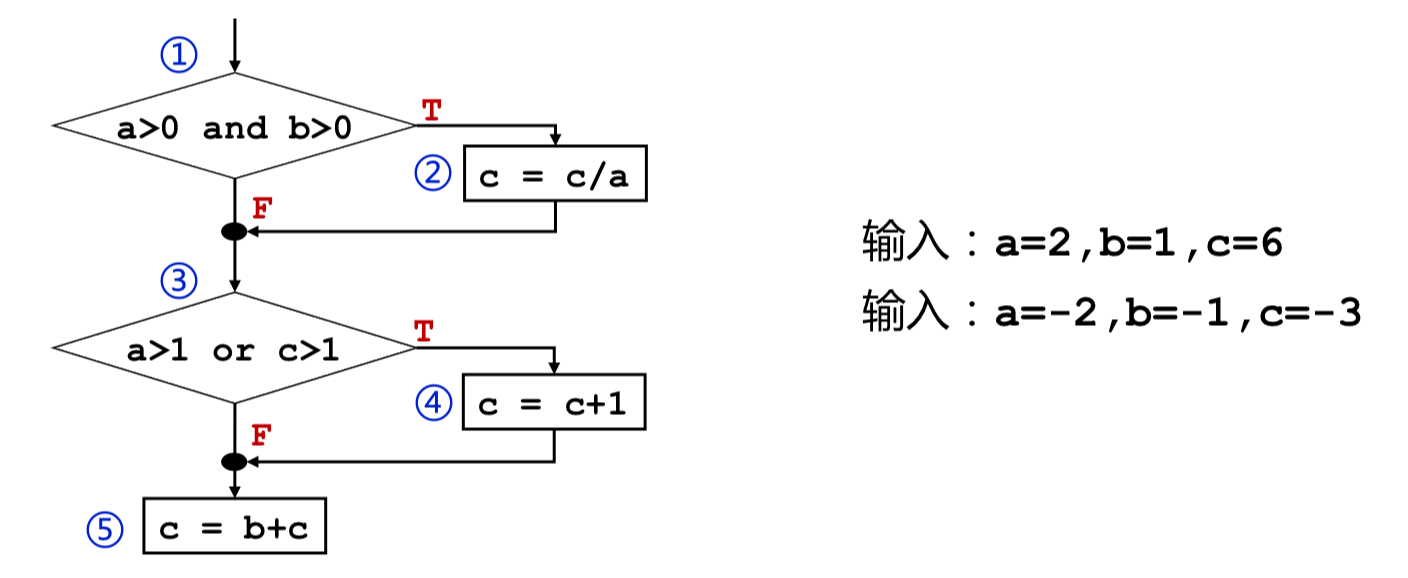

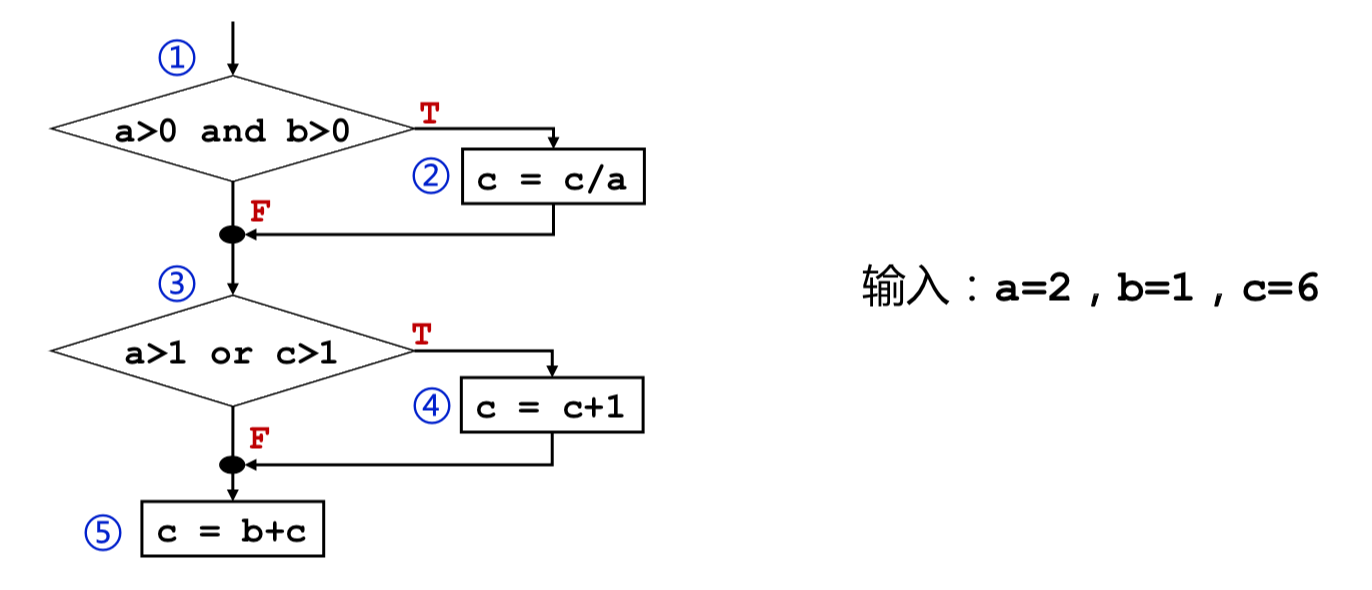

左边是程序，右边是该程序的流程图，它一共有 5 个节点，其中有 2 个判断节点。

1、语句覆盖

它要求程序中每一个可执行语句至少要被执行一次。

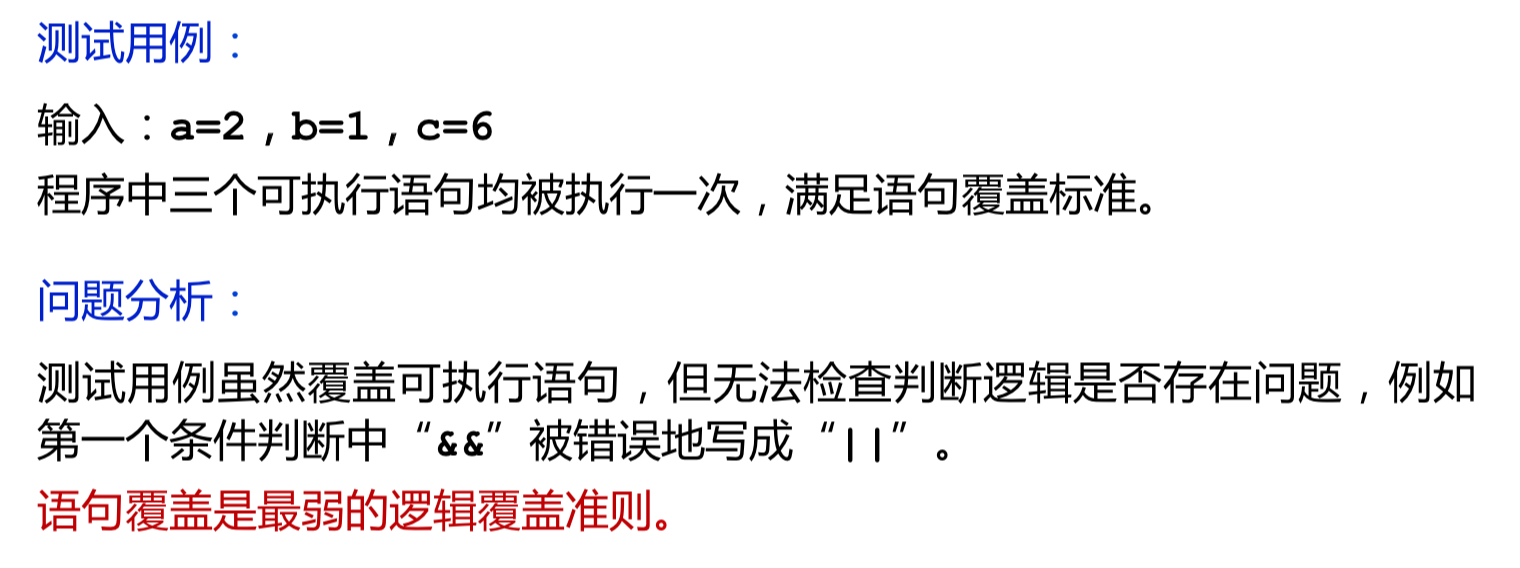

这个例子中，如果我们选择 a 等于 2，b 等于 1，c 等于 6 这样一个测试用例，三个可执行语句，标记序号中的 2、4 和 5 都执行了一次，那么可以满足语句覆盖的要求。

但是如果判断条件有问题，比如说第一个条件判断中「与」被错误地写成「或」，显然这个测试用例是无法检查出来的。由于这种方法仅仅针对程序中显示存在的可执行语句进行测试，对于隐藏条件和可能达到的隐式逻辑分支是无法覆盖的，可以说语句覆盖是最弱的逻辑覆盖准则。

2、判定覆盖

也称分支覆盖，它要求程序中每一个判断的取真和取假分支至少经历一次，也就是判断的真、假值都要被覆盖。

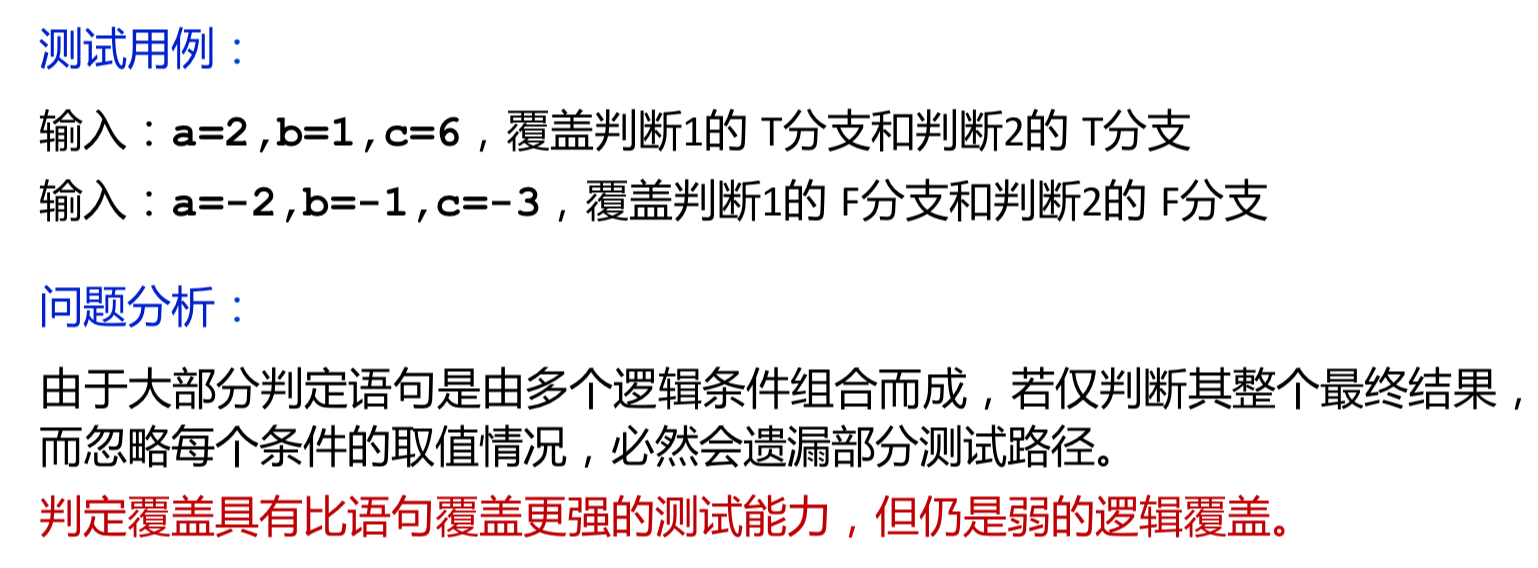

这个例子中，输入 a 等于 2，b 等于 1，c 等于 6，这样一个测试用例何以同时覆盖判断 1 和判断 2 两个取真的分支。输入 a 等于 -2，b 等于 -1，c 等于 -3，这个测试用例同时覆盖了判断 1 和判断 2 取假的分支。

判定覆盖比语句覆盖要多几乎一倍的测试路径，当然也具有更强的测试能力，但是如果第二个条件判断中 a 等于 1 写成 a 小于 1，那么还是无法检测出来。

大部分判定语句是由多个逻辑条件组合而成的，如果仅仅是判断整个判断的最终结果，而忽略每一个条件的取值情况，那公就会遗漏部分的测试路径，显然判定覆盖具有比语句覆盖更强的测试能力，但任然是比较弱的逻辑覆盖。

3、条件覆盖

它要求每个判断中每一个条件的可能取值至少要满足一次。

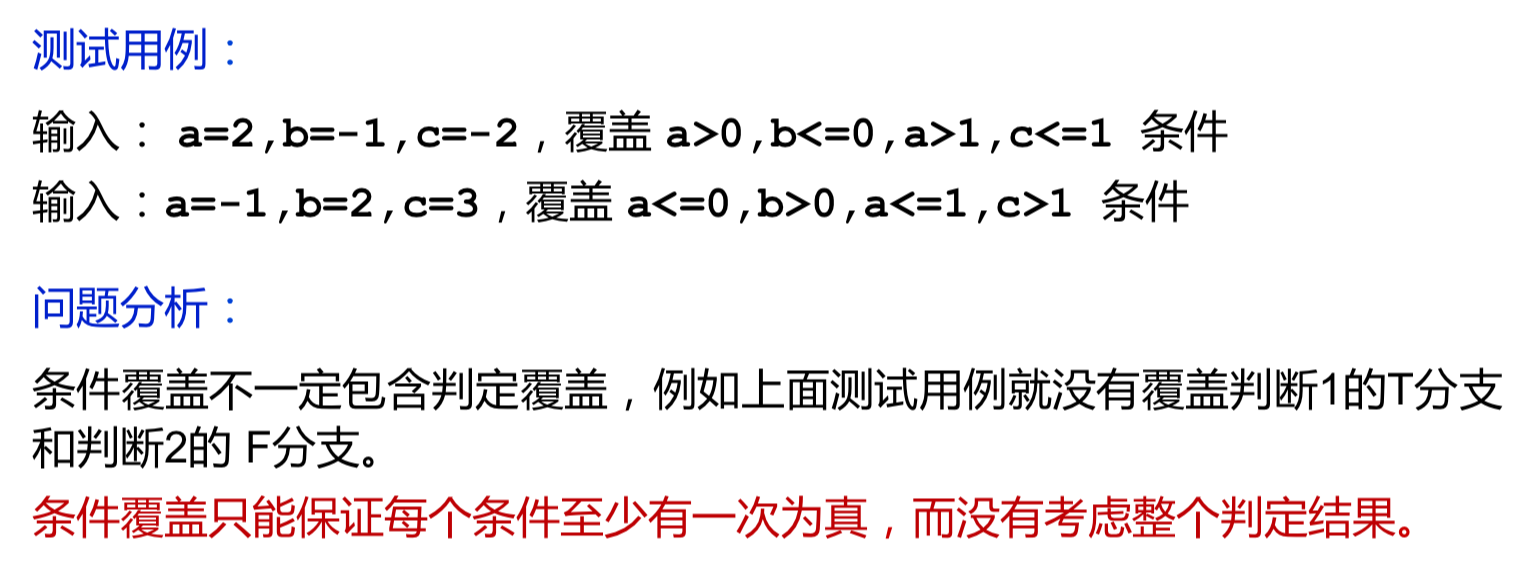

这个例子中，输入 a=2, b=-1, c=-2，这个测试用例覆盖了a>0, b≤0, a>1, c≤1四个条件。输入a=-1, b=2, c=3，这个测试用例覆盖了a≤0, b>0, a≤1, c>1四个条件。这两个测试用例覆盖了两个判断的所有条件的可能取值，需要说明的是条件覆盖不一定包含判定覆盖，比如上面的测试用例就没有覆盖判断 1 的取真分支和判断 2 的取假分支。

显然条件覆盖只能保证每一个条件至少有一次为真，而没有考虑到整个判定的结果。

4、判定条件覆盖

它要求判断中所有条件的可能取值至少执行一次，而且所有判断的可能结果也要至少执行一次。

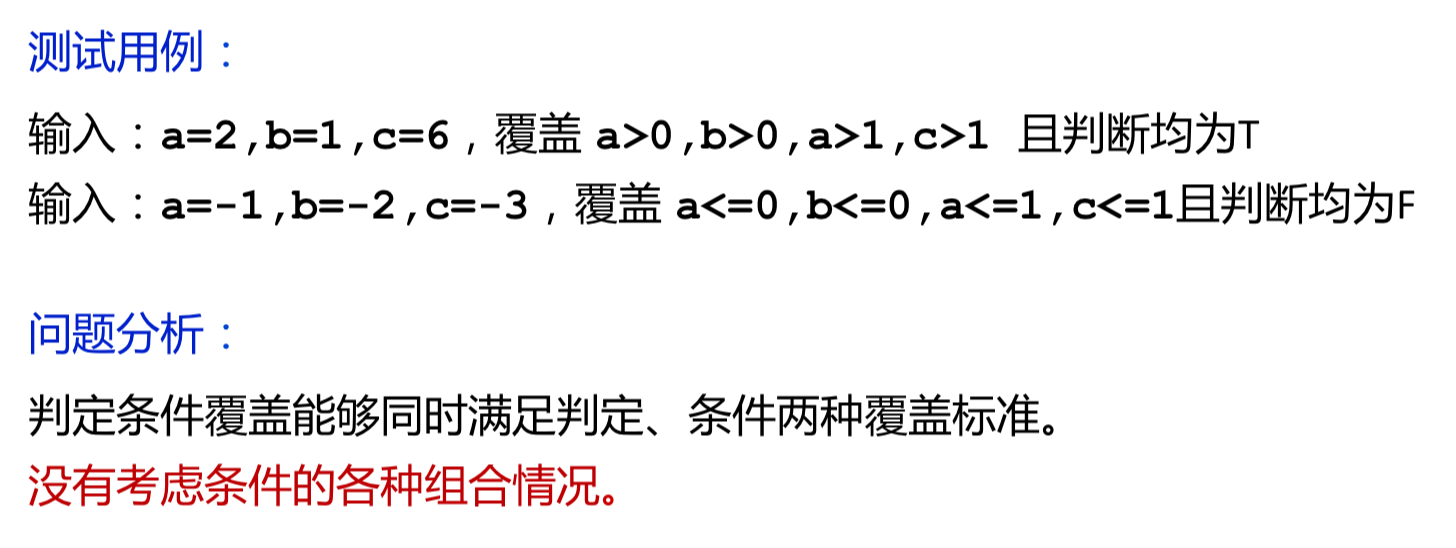

这个例子中，输入a=2, b=1, c=6，这个测试用例是覆盖了a>0, b>0, a>1, c>1四个条件，同时也覆盖了两个判断都为真的结果。输入a=-1, b=-2, c=-3，这个测试用例覆盖了a≤0, b≤0, a≤1, c≤1四个条件，同时覆盖了两个判断为假的结果。显然判定条件覆盖能够同时满足判定和条件两种覆盖的标准，但是它还是有不足的，它没有考虑到条件的各种组合的情况。

5、条件组合覆盖

它是在判定条件覆盖的基础上，增加了每一个条件的所有可能取值的组合情况。

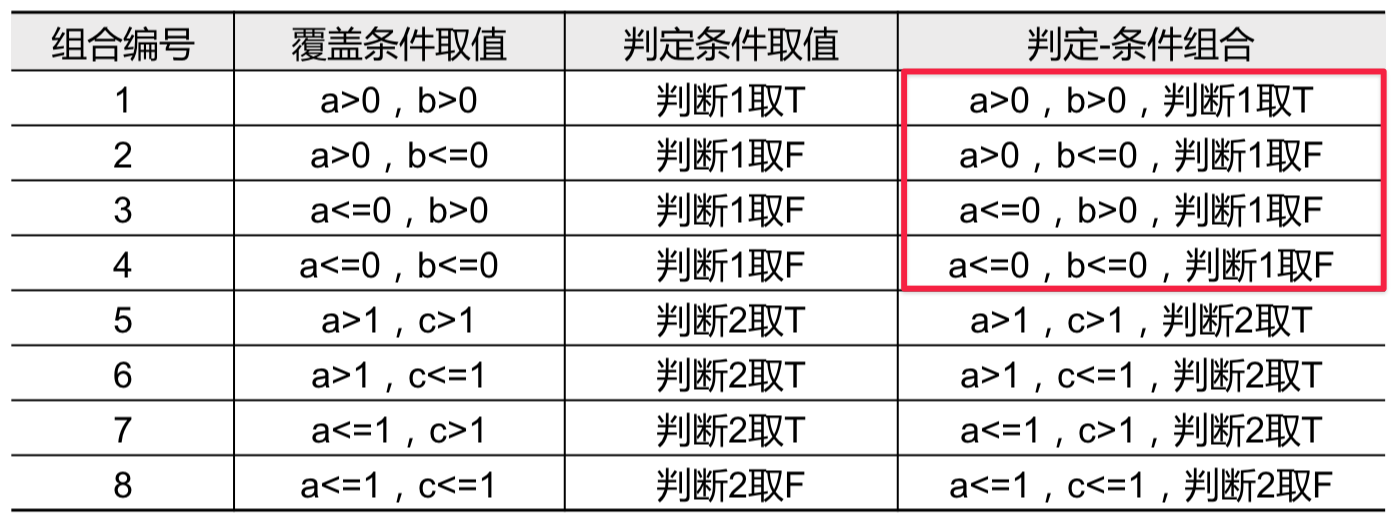

对于这个例子中程序的判断 1 来说，下面框选处为4种条件的组合情况：

而下面框选处对应判断 1 的结果取值：

最后是判断 1 满足判定条件组合的4种情况：

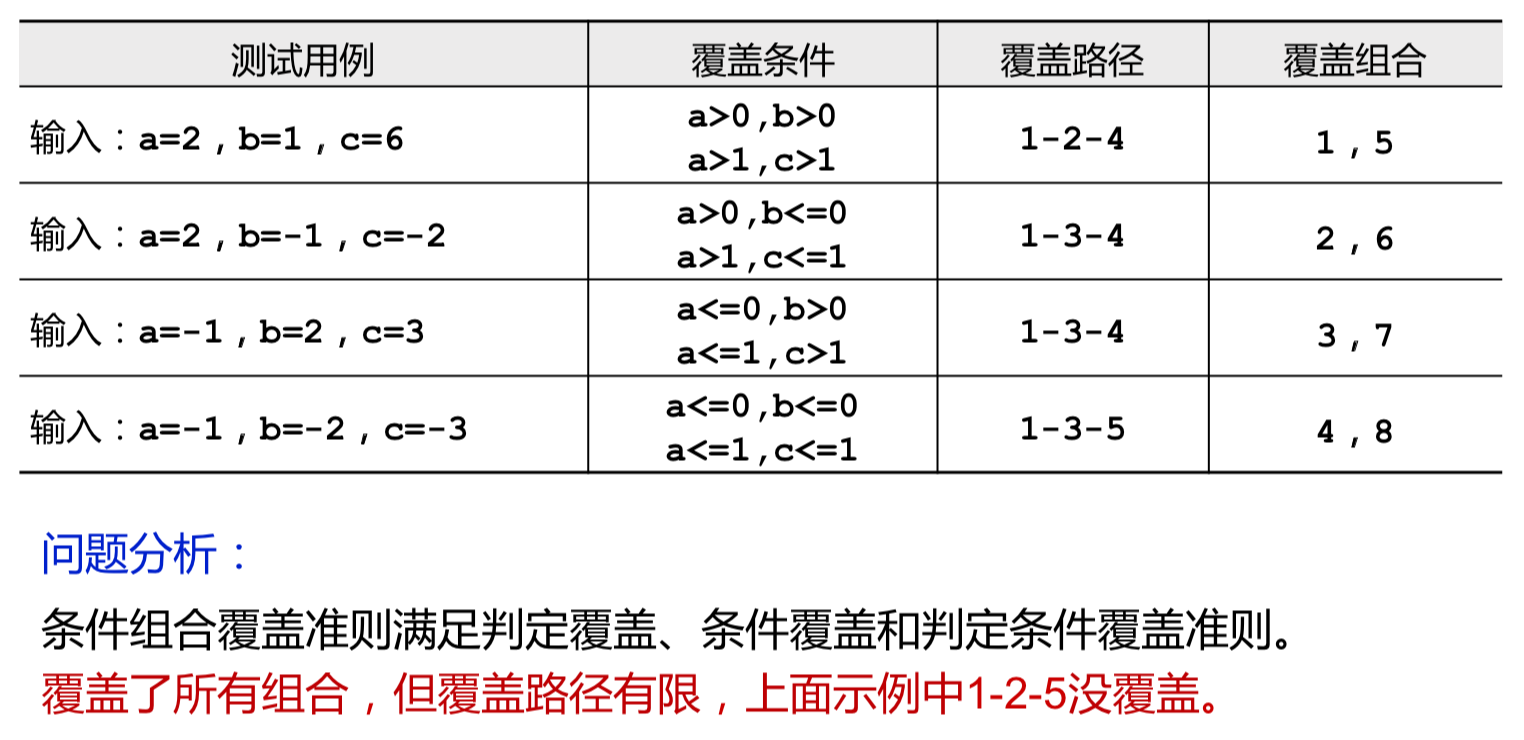

同样的，也可以得到判断2的结果。根据上述分析，选择下图所示的4个测试用例：

它们可以满足每个条件所有可能的组合，而且覆盖了每一个判断的所有结果。但是再进一步看，这些测试用例所覆盖的路径，显然1-2-5这个路径是没有被覆盖的。

6、路径覆盖

它要求覆盖程序中所有可能的执行路径。

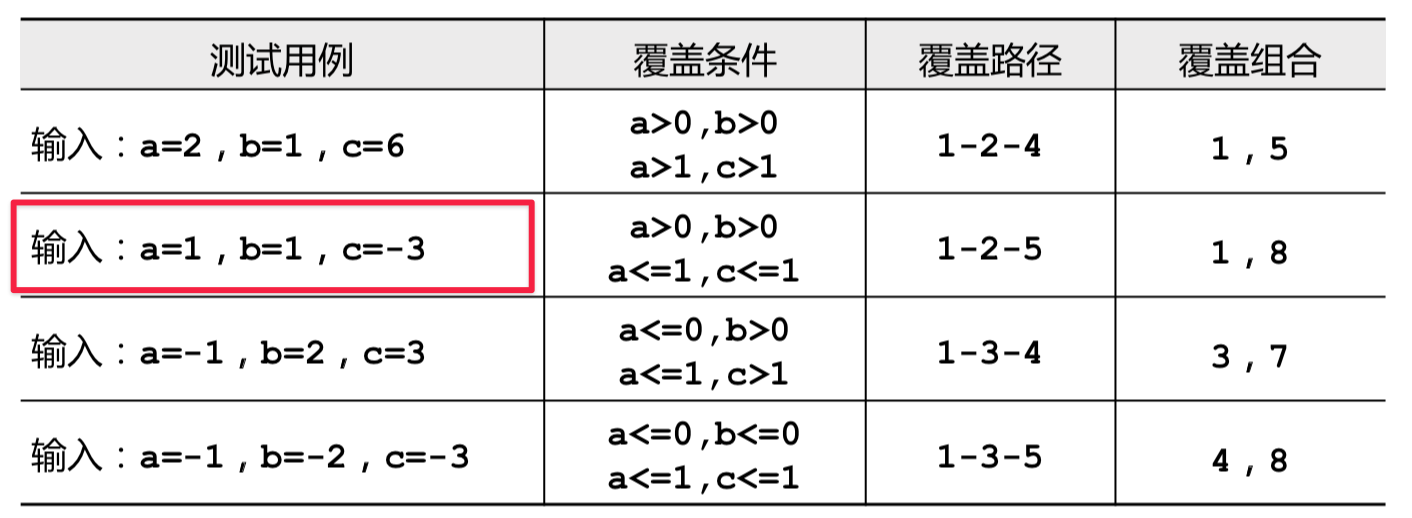

我们把前面条件组合覆盖的第二个测试用例进行了修改，得到了下面的这样的结果：

这个测试用例的结果覆盖了所有的执行路径，但再进一步看，它没有覆盖每一个条件的所有组合情况。

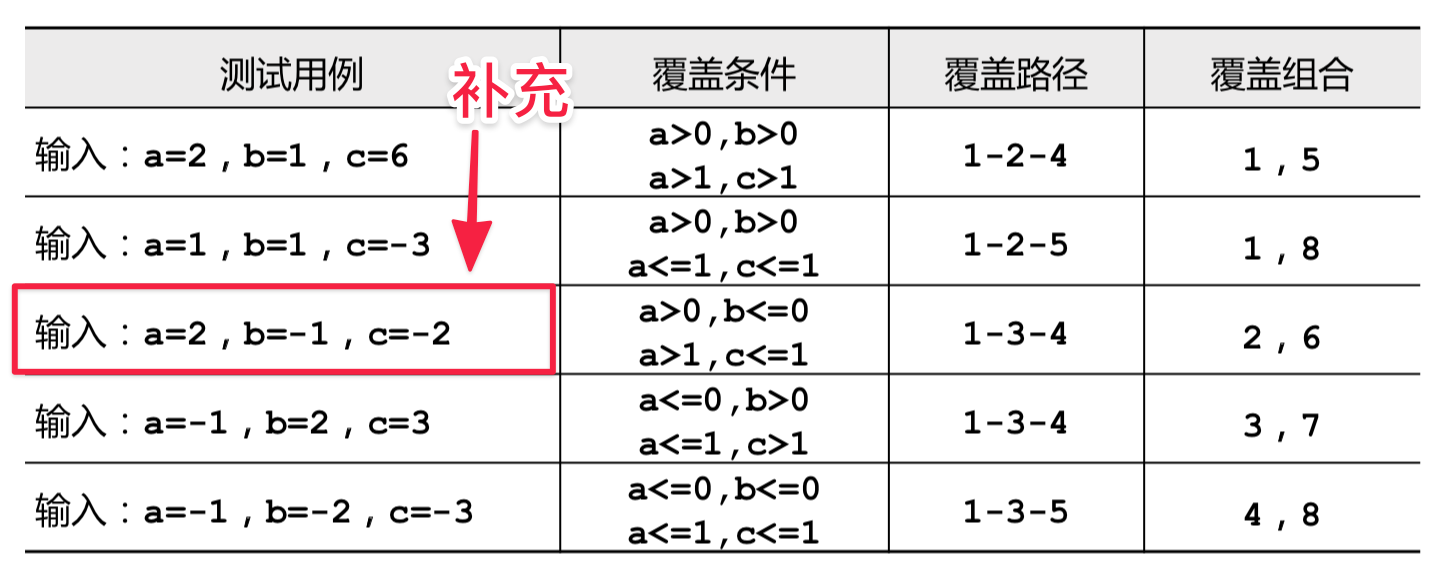

为了再覆盖所有执行路径的同时还能够覆盖所有条件组合的情况，我们又补了一个测试用例，最终得到了下图显示的5个测试用例结果：

如何看待测试覆盖率

测试覆盖率是对测试完全程度的一种评价，但是达到百分之百只是一个理想的情况，即使达到了百分之百，也很难说明测试是完全彻底的；
测试覆盖率只能代表测试过哪些代码，并不能代表测试的好坏；
测试覆盖率过低，说明测试做得不够，反过来并不成立；
测试人员不能盲目追求代码覆盖率，而应该想办法设计更好的测试用例；
测试覆盖率应该达到多少，要结合软件的整体要求和测试成本来决定；

基本路径测试

基本路径测试也是一种白盒方法，它是在控制流图的基础上，通过分析控制构造的环路复杂性，导出一个基本的可执行路径集合，然后设计出测试用例。

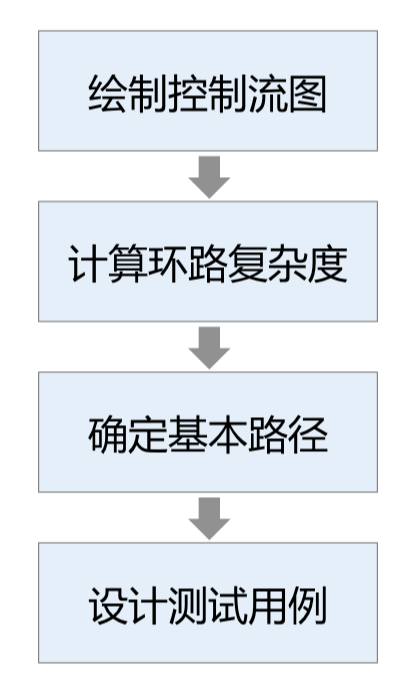

它有4个步骤：

第一步：绘制程序的控制流图；
第二步：计算环路复杂度，这是对程序逻辑复杂性的一种度量，代表了程序中基本独立路径的数量；
第三步：确定基本路径；
第四步：根据基本路径集合中每一条路径要被执行一次的原则，设计出测试用例；

以上文「例1：计算成绩平均值」为例，来介绍基本路径方法：

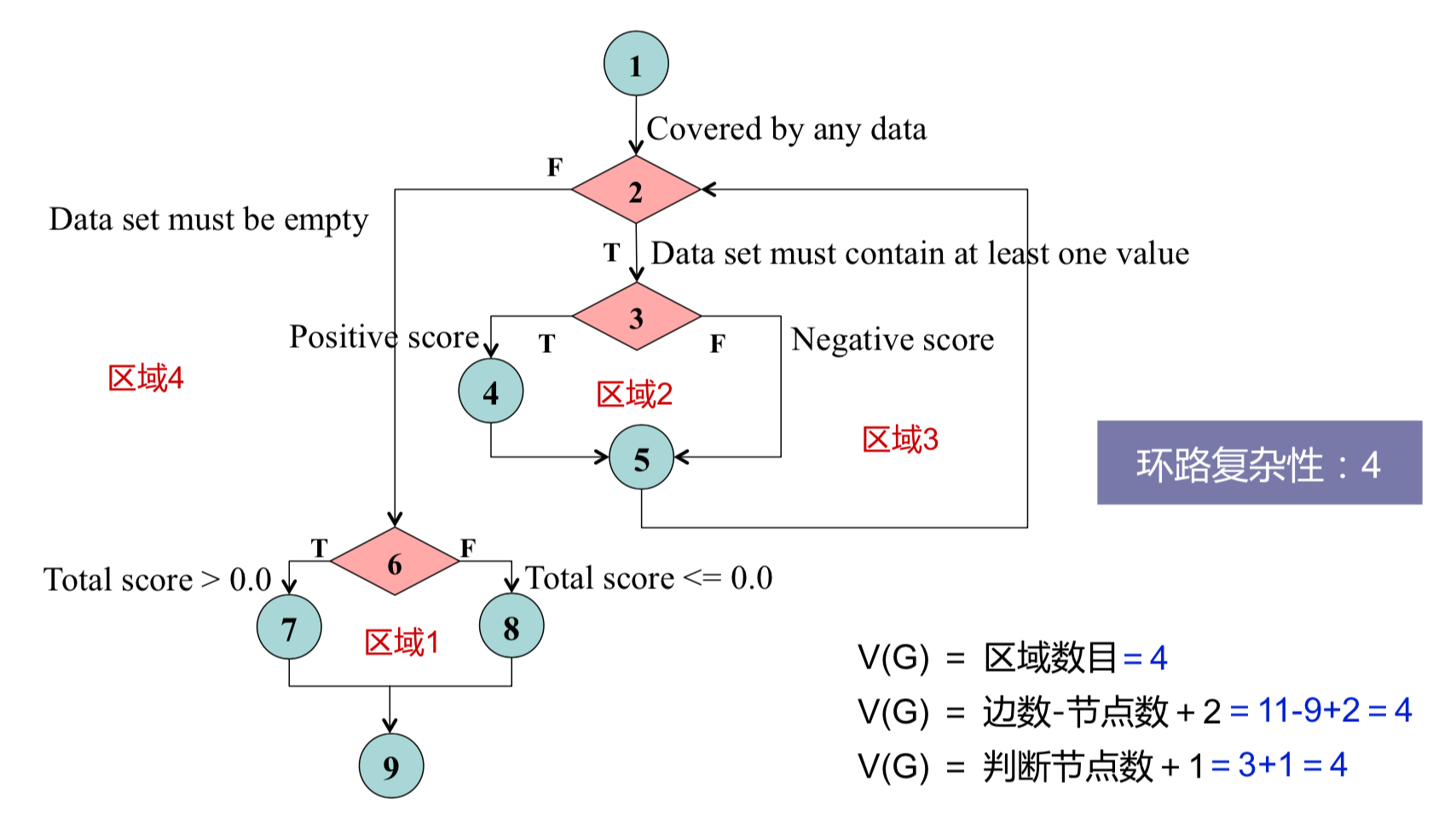

首先画出程序的控制流图，上文已提及，然后是计算环路的复杂度，可以用三种方法中的任意一种进行计算：

方法一：计算由边和节点圈定的区域数，本例中我们可以找到区域 1、区域 2、区域 3以及图形外的开放区域——区域 4，一共4个区域；
方法二：通过「边数-节点数+2」来计算，图中有11条边和 9 个节点，最后得到4；
方法三：通过「判断节点数+1」来计算，图中共有3个判断节点，分别是2、3、6，最后计算得出4；

由此，我们得到环路复杂度为4。

接下来要找出基本独立路径集。独立路径具有这样的性质：一条独立路径和其他独立路径相比至少要包含一条新的边，环路复杂度正好是等于程序的独立路径数。

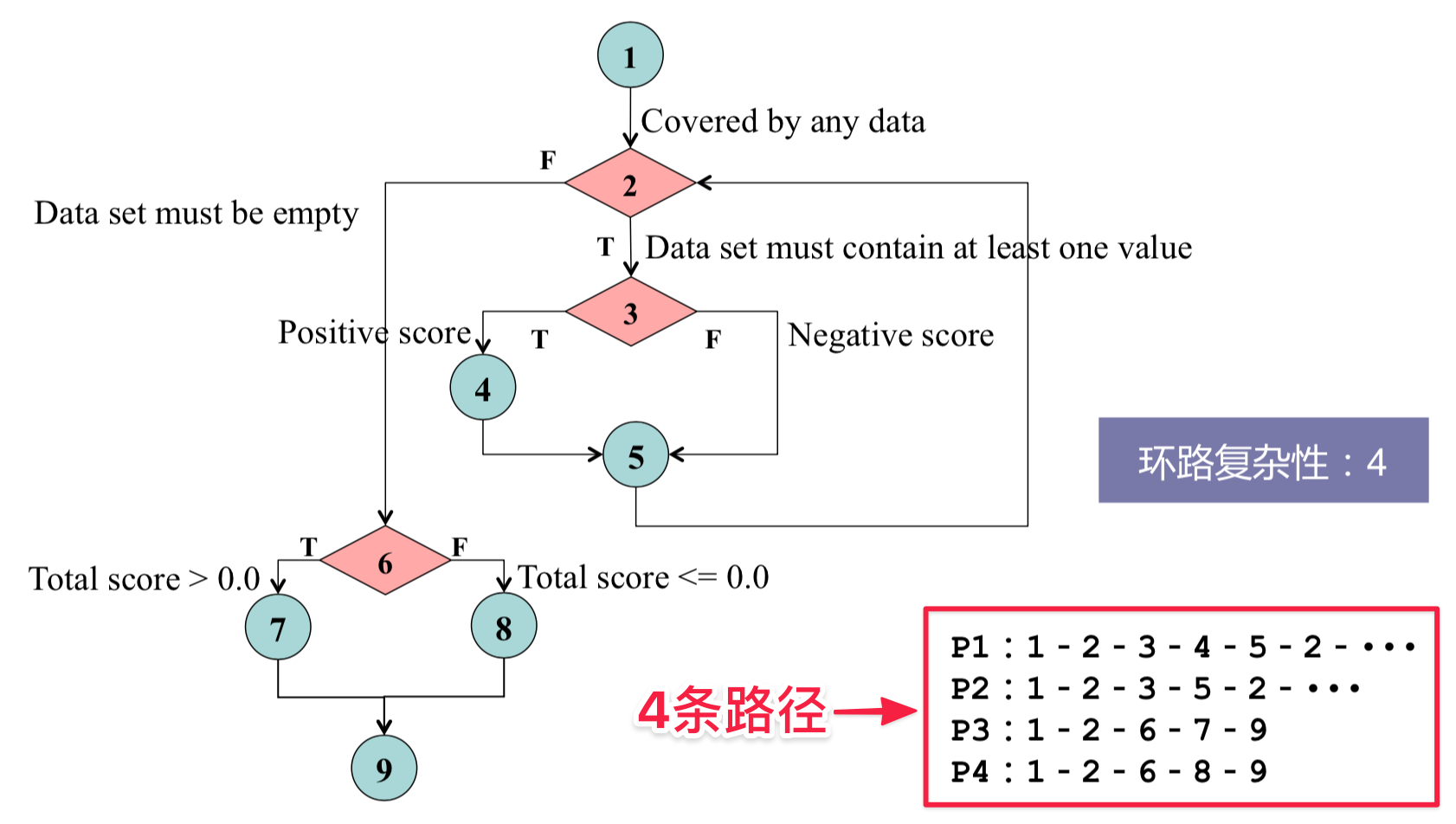

我们先来找第一条路径，从头1、2、3、4、5然后再回到2。第二条路径至少要加入一条新的边，这里选择节点 3 的另一个分支，得到1、2、3、5然后再回到2。第三条路径我们选择节点 2 的另一个分支，得到1、2、6、7、9。第四条路径选择节点 6 的另一个分支，得到1、2、6、8、9。这样我们就得到了该程序的4条基本路径集：

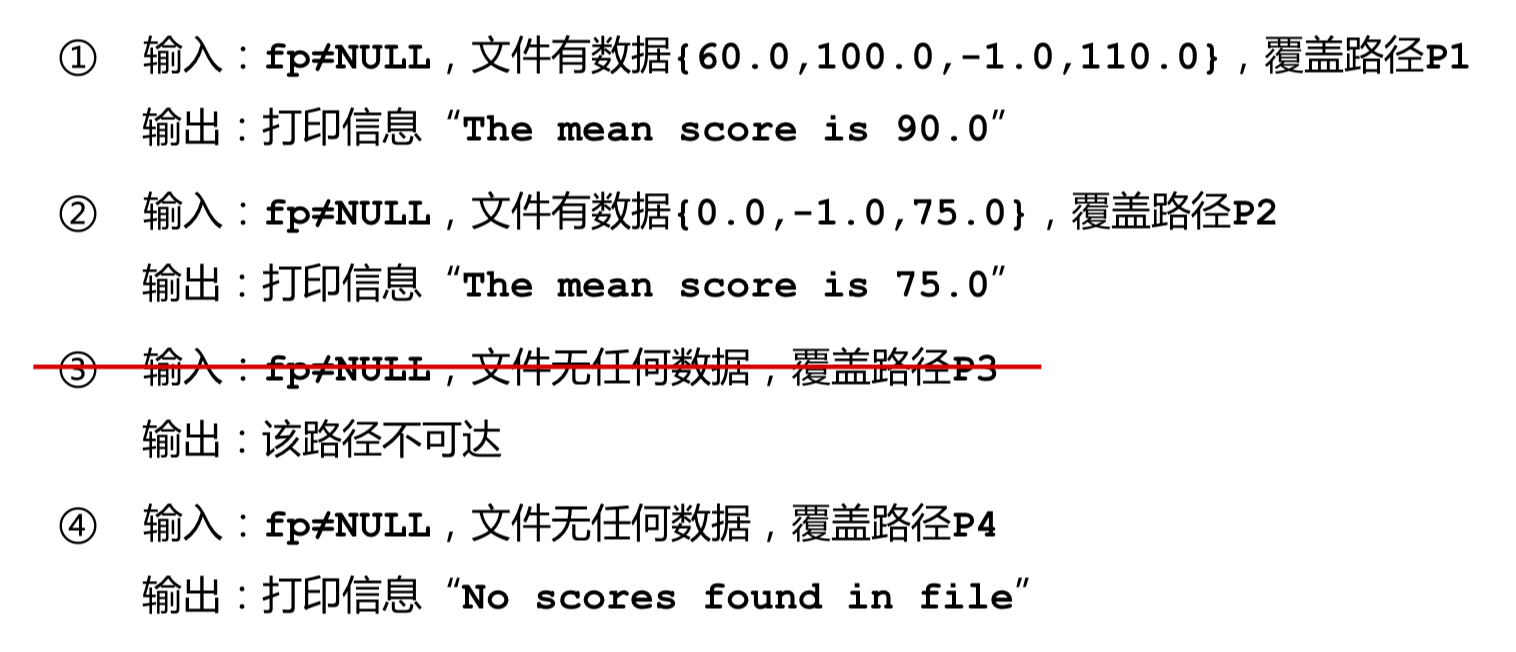

最后我们选择合适的输入数据形成测试用例集。

这里 P3 这条路径是无法达到的，因为在文件没有数据的时候不可能满足乘积个数大于 0 这个条件。另外有一些独立路径往往不是孤立的，而是正常控制流的一部分，比如 P3 就是 P1 和 P2 的一部分，为了更好地测试您也可以再补充一些测试用例，想本例子中，可以补充文件数据全是 0 和负数的情况，它的输出信息和上面的 4 是一样的。

循环测试

循环也是测试的重点，目的是检查循环结构的有效性，循环可以分成：简单循环、嵌套循环、串接循环和非结构循环。

简单循环

对于简单循环来说，根据循环次数 n 可以选择：

次数的最小边界，0、1、2；
中间任意值 m ；
最大边界 n-1、n 和 n+1 次；

嵌套循环

先从最内层的循环开始，把其他层循环次数设为最小值；
最内层的循环按照简单循环进行测试；
然后从内向外紧进行下一层循环，重复这个过程直到测试完所有循环

串接循环

独立循环：如果循环之间是相互独立的，就按照简单循环处理；
依赖性循环：如果存在依赖性，则采用嵌套循环的方法进行测试；

Z 路径覆盖下的循环测试

Z 路径覆盖下的循环测试是把循环简化为只考虑执行循环体 1 次和 0 次的情况：
