网络层提供的服务

网络层负责在不同网络之间尽力转发数据包，基于数据包的IP地址转发
不负责丢失重传，也不负责传输顺序

网络层如何转发数据包

数据通信前的准备：
应用层提供数据
传输层 反段并编号
网络层加上IP地址
数据链路层加上 FCS 和 MAC地址
两种情况 使用自己的子网掩码，判断自己在哪个网段
如果是同一个网段，则ARP协议广播解析目标IP
如果不是同一个网段，就到网关
物理层成为bit stream
途中交换机接收到数据：
交换机转换bit stream 随后查看mac地址，随后选择出口。
途中路由器接受到数据：
根据比特流 随后查看IP地址 根据IP地址选择路径

网络层协议


ARP协议

ARP协议为IP协议提供服务
ARP 将IP地址通过广播 目标MAC地址是FF-FF-FF-FF-FF-FF 解析目标IP地址的MAC地址 （本网段）
详情参考 ：https://blog.csdn.net/ever_peng/article/details/80008638

ARP欺骗

当IP4想与M1通信的时候，通过ARP协议广播，此时M1返回自己的MAC地址，M2在他之后返回并告诉IP4机器自己才是目标机器，数据就会发送到M1。

IP协议

RIP

OSPF

网际控制报文协议ICMP协议

ICMP用来测试网络层是否畅通，依赖于IP协议
PING（Packet Internet Grope）,因特网包探索器，用于测试网络连接量的程序。Ping发送一个ICMP回声请求消息给目的地并报告是否收到所希望的ICMP回声应答。

time查看延迟
TTL数据包生存时间 过一个路由器TTL -1 当值为0的时候，数据包自动销毁
常见的TLL：
Linux 64
Windows 128
unix 255

ping -t 10.1.1.1 欧拉欧拉ping
ping -l 200 10.1.1.1 指定数据包大小
ping -i 2 10.1.1.1 指定TLL值

Internet组播管理协议 IGMP

点到点
广播 —- 不跨路由器
组播（多播）

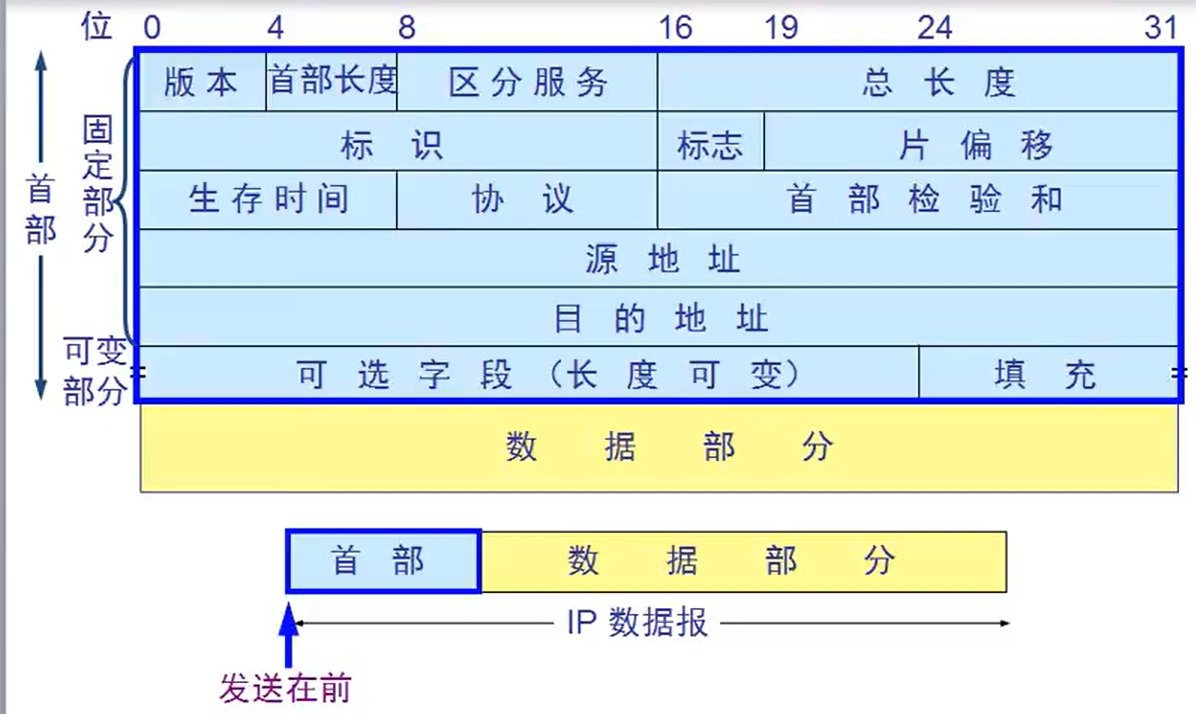

IP数据报格式

IP数据包由首部和数据两部分组成

  • 首部的前一部分是固定长度，共20字节，是所有IP数据报必须具有的。
  • 在首部的固定部分的后面是一些可选字段，其长度是可变的。

如图所示：
图片上方的数字代表bit，所以是4个字节，共5行，故20个字节。
版本：表示TCP/IP是那个版本的协议 IPV4 IPV6
首部长度：说明这个报文首部有多少字节
区分服务：优先级 车票军人优先 —- 语音数据包 QOS
总长度： 2 16次方 - 1 = 65535字节（网络层最大）
标识：通过标识来重组数据包 分片
标志：标记是否是一个数据包的分片还是完整的数据包
3bit，目前只有2位有意义，最低位是MF（more Flagment）。MF = 1表示后面“还有分片”。MF=0表示最后一个分片。标志字段中间的一位是DF（Don’t Fragment）。只有当DF=0时才允许分块传输。
一个不分片的数据包 010
一个分片的数据包 （第一个 所以片偏移量为0）
片偏移:
不分片的数据包片偏移量都为0
第一个分片的字节是整个数据包的第1480个字节
TTL:数据包的生存时间
协议：协议
ICMP 协议号 1
IGMP 协议号 2
TCP 6
UDP 17 hex
IPV6 41
OSPF 89

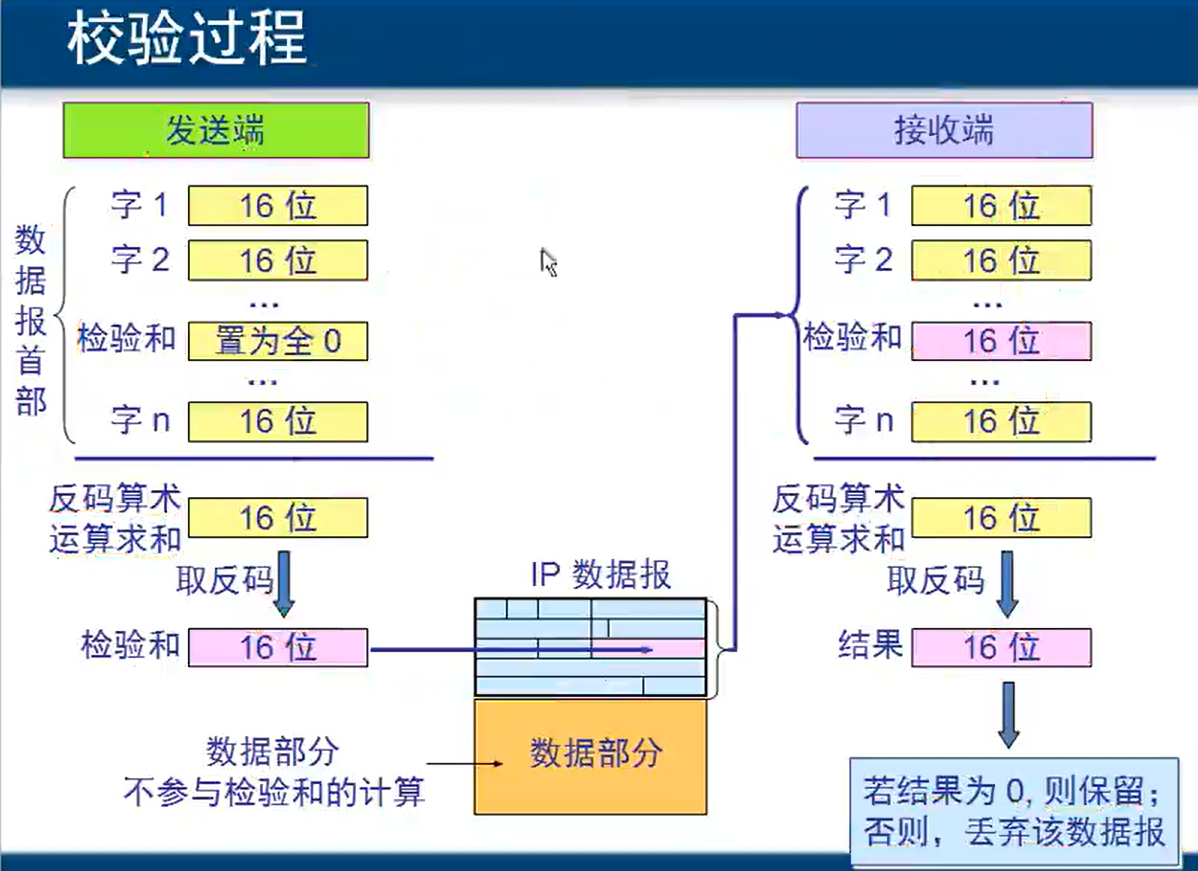

首部校验和：首部校验和（16位）字段只检验数据报的首部，不检验数据部分 这里不采用CRC检验码而采用简单的计算方法。
如果传输的过程中出现了错误的话，good = false bad = ture
可选部分：实在是太少见， 内容规范十分丰富。 IPV6没有这个字段
填充 ：为可变部分填充
