Destination 目标,用来标识IP包的目标地址或者目标网络
Mask 掩码,选择最佳路由的重要判断依据(最长匹配原则)
NextHop 下一跳,指明IP包所经由的下一个路由器的接口地址
Interface 出接口,指明IP包该从路由器的哪一个接口转发出去
Protocol 协议,路由的来源、学习方式
Preference 优先级,比较不同路由来源到达相同目标网络的优先级,越低越优先
Cost 度量值,比较相同路由来源到达相同目标网络的不同路径的优先级,越低越优先

路由优先级

Preference

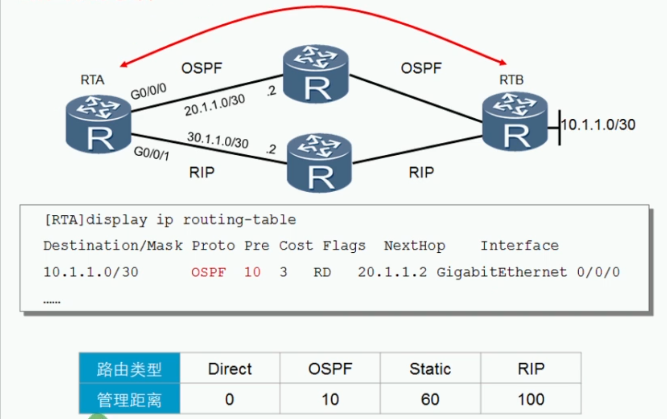

如下图,存在两条可选的路径,但是此时OSPF的优先级比RIP高,则路由表只会记录OSPF的路由。我们也是走上面那条路。
相当于回家,存在两种方式:
1.打车 10
2.步行 100
此时肯定选择打车回家(不考虑费用)。当打不了车的时候只能选择步行回家。

Cost
如下图,大家的协议都相同,则选择cost小的值
如同坐公交车:
118 10分钟到家
881 20分钟到家

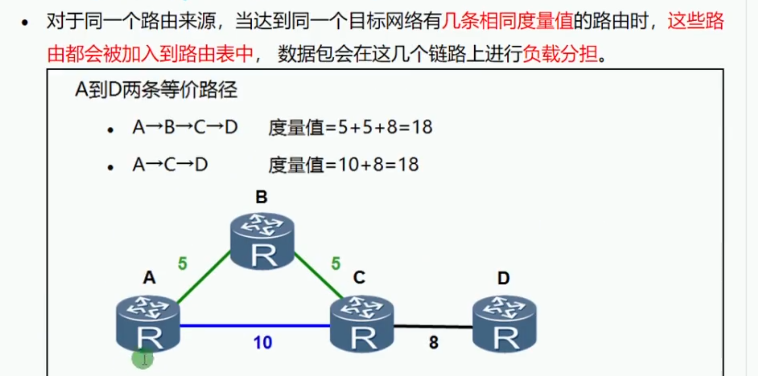

等价路由

在路由表上的表现

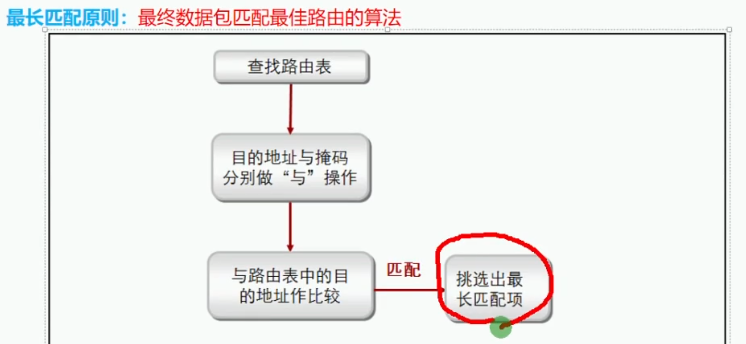

最长匹配原则


先是最长匹配,随后是优先级,最后是度量值。(出现在路由表中的路径都是经过路由器自己算过之后的最优路线)

路由表的形成、路由的来源
