网络的功能：

资源共享
信息传递
增加可靠
提高系统处理能力

网络的发展：
60年代
分组交换提高数据传输效率
70~80年代
tcp/ip 统一网络的协议
90年代
web技术用户最容易享受到的服务

网络传输距离
• 广域网（Wide-Area Network）
范围:几十到几千千米
作用:用于连接远距离计算机网络
典型应用:Internet（英特网）
• 局域网（Local-Area Network）
范围:1千米左右
作用:用于连接较短距离内计算机
典型应用:企业网,校园网

网络重要设备
交换机连接设备入网，使设备可以共享网络
路由器是连接两个不同范围网络的设备

局域网中常用的网络拓扑结构
星形拓扑易于实现、易于扩展网络、易于排查故障
网状拓扑可靠性高

Tcp/ip五层参考模型以及对应的典型设备
应用层 pc
传输层防火墙
网络层路由器
数据链路层交换机
物理层网卡

网络中传输数据的过程
发送数据是打封装的过程
接收数据是解封装的过程

网络设备命令行视图
1，用户视图
system-view //进入系统视图
2，[Huawei] 系统视图
[Huawei]interface ethernet 0/0/1 //进入1号接口视图
3，[Huawei-Ethernet0/0/1] 接口视图
[Huawei-Ethernet0/0/1]quit 返回上一视图
如果在接口视图输入return或快捷键ctrl+z可以直接返
回用户视图

display version //查看设备型号版本
[Huawei]sysname sw1 //修改主机名
[Huawei]undo info-center enable //关闭日志信息提示
[sw1]display current-configuration //查看设备配置，按空格翻页，按
回车换行，或用鼠标滚轮查看

网络设备控制方式
直接控制（控制台窗口）
远程控制 ssh

为设备添加用户与配置密码，增加安全
[sw1]aaa //进入账户管理视图
[sw1-aaa]local-user test01 password cipher 123456 //创建test01
账户，配置加密的密码123456
[sw1-aaa]quit //返回上一视图
[sw1]user-interface console 0 //进入用户控制台接口(直接控制设
备的方式)
[sw1-ui-console0]authentication-mode aaa //激活刚刚创建的账户
从此，再次进入用户控制台输入命令就要先输入账户与密码
然后使用快捷键ctrl+] 退出系统，可以验证账户密码

save //保存配置，过程中输入y，然后回车两次看
到successfully字样，表示成功
reboot //重启设备，过程中输入y，如果设备的配置被修改
了，没保存就要重启的话系统会先询问是否要保存（另外提示，reboot命令有小概率
会因为软件bug而失败，造成重启失败甚至无法启动交换机，这个无视即可，可以删除
交换机重新添加）

网络的地址
ip地址，需要在使用时自定义
使用十进制 0~9 192.168.0.1

mac地址(物理地址或硬件地址)，不需要自定义，设备出厂时会携带
使用十六进制 0~F 0123456789ABCDEF
52:54:00:37:78:11 //通常用来标识设备的唯一性，不可修改，全球
唯一

交换机工作原理
学习学习数据帧中源mac地址
广播对数据来源之外的所有接口发送寻找目标的信息
转发一对一传递数据
更新当连接交换机的设备超过300秒没有数据传递
以及设备从交换机断开，都会造成交换机清除对应
Mac地址的动作

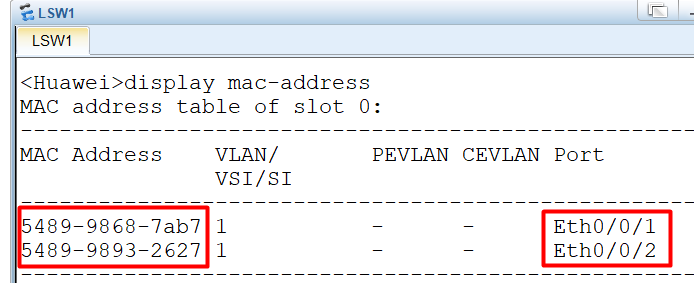

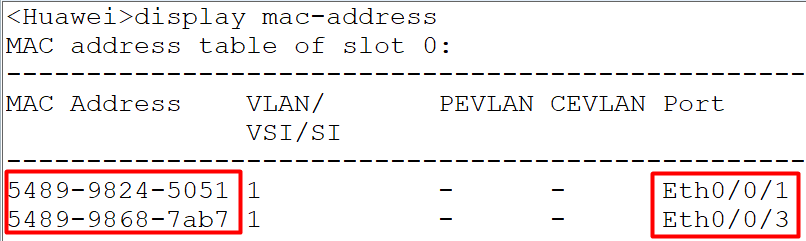

display mac-address //查看mac地址

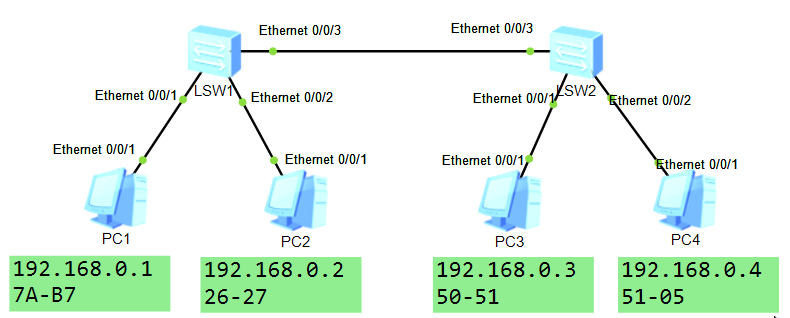

交换机工作原理可以通过下列拓扑图验证

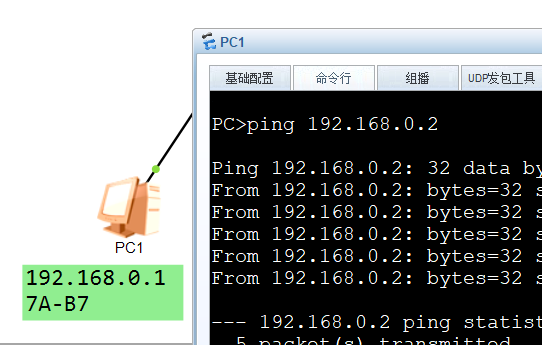

1，首先准备2台pc，配置好ip，并连接了s3700交换机
network 01 - 图1
2，pc的mac地址可以在基础配置中查看到，为了方便验证可以将其的尾号写在注释中
注意：mac地址是随机的，无需自定义，但与图中可能不一样，实验时要按照实际填写
network 01 - 图2
