静态路由与默认路由

静态路由主要特点：

  • 由管理员手工配置，为单向条目

  • 通信双方的边缘路由器都需要指定，否则会导致数据包有去无回。

    使用ip route-static命令

  • 指定到达IP目的网络

  • 基本格式 [Huawei]ip route-static 目标网络ID 子网掩码 下一跳

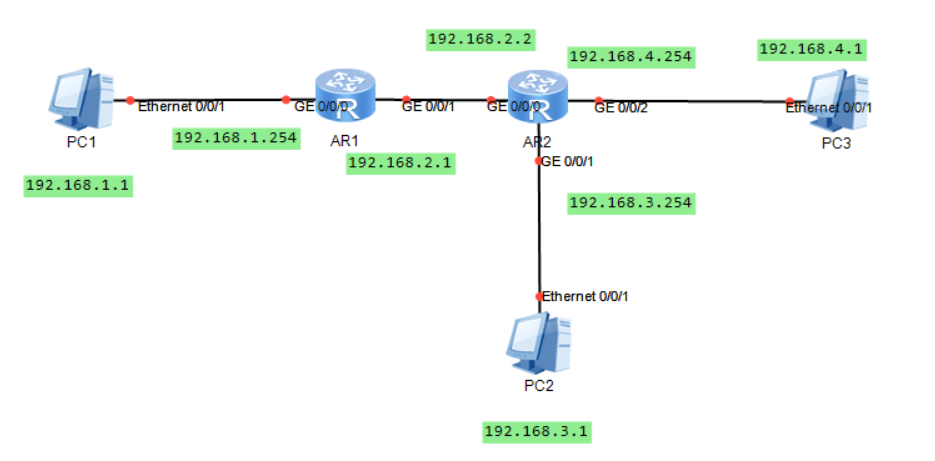

【案例1：配置静态路由】
静态路由与默认路由，ARRP - 图1静态路由与默认路由，ARRP - 图2image.png

设备配置网络参数

  1. AR1
  2. <Huawei>system-view
  3. [Huawei]interface GigabitEthernet 0/0/0
  4. [Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 24
  5. [Huawei-GigabitEthernet0/0/0]quit
  6. [Huawei]interface GigabitEthernet 0/0/1
  7. [Huawei-GigabitEthernet0/0/1]ip address 192.168.2.1 24
  8. [Huawei]display current-configuration
  10. AR2
  11. <Huawei>system-view
  12. [Huawei]interface GigabitEthernet 0/0/0
  13. [Huawei-GigabitEthernet0/0/0]ip address 192.168.2.2 24
  14. [Huawei-GigabitEthernet0/0/0]quit
  15. [Huawei]interface GigabitEthernet 0/0/1
  16. [Huawei-GigabitEthernet0/0/1]ip address 192.168.3.254 24
  17. [Huawei-GigabitEthernet0/0/1]quit
  18. [Huawei]interface GigabitEthernet 0/0/2
  19. [Huawei-GigabitEthernet0/0/2]ip address 192.168.4.254 24
  20. [Huawei]display current-configuration

配置静态路由

  1. AR2
  2. [Huawei]ip route-static 192.168.1.0 24 192.168.2.1
  3. [Huawei]display ip routing-table | include /24
  5. AR1
  6. [Huawei]ip route-static 192.168.3.0 24 192.168.2.2
  7. [Huawei]ip route-static 192.168.4.0 24 192.168.2.2

默认路由

默认路由是一种特殊的静态路由
默认路由的目标网络为0.0.0.0 0.0.0.0，可匹配任何目标地址
只有当从路由表中找不到任何明确匹配的路由条目时，才会使用默认路由。一般在企业网关出口使用。
在上述实验中进行更改。

  1. AR1
  2. [Huawei]undo  ip route-static 192.168.3.0 24 192.168.2.2
  3. [Huawei]undo  ip route-static 192.168.4.0 24 192.168.2.2
  4. [Huawei]ip route-static 0.0.0.0 0.0.0.0

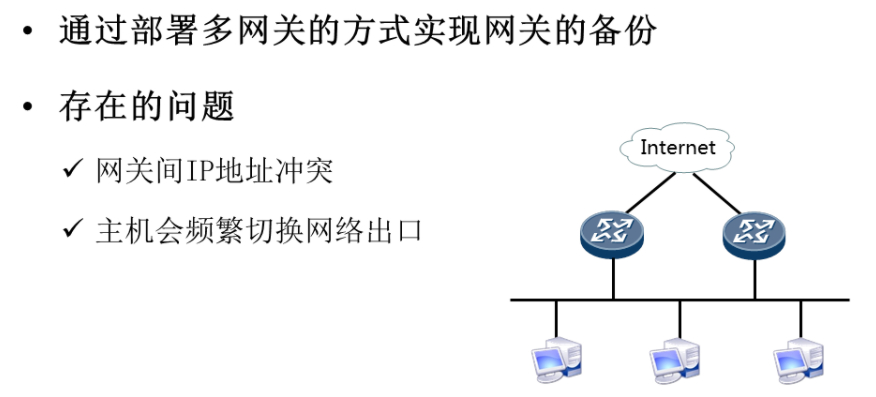

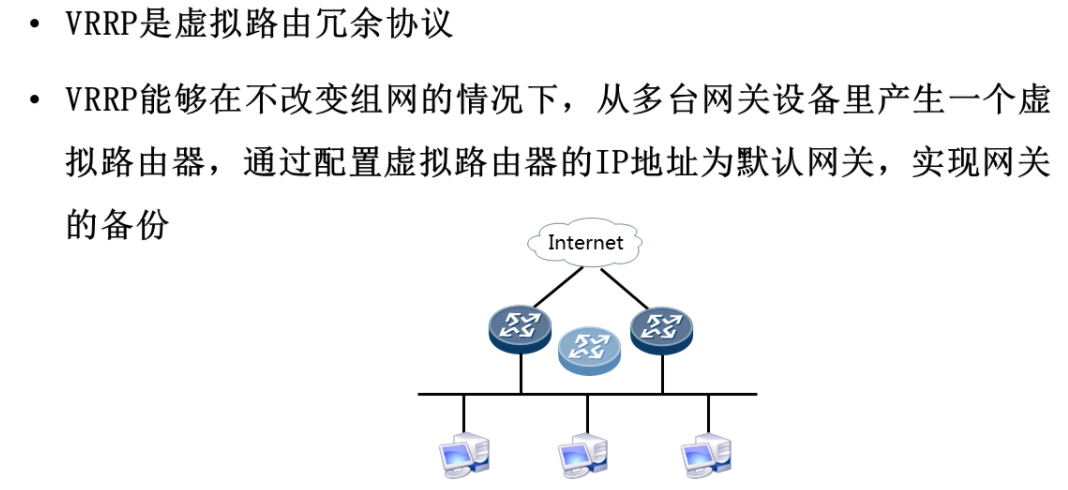

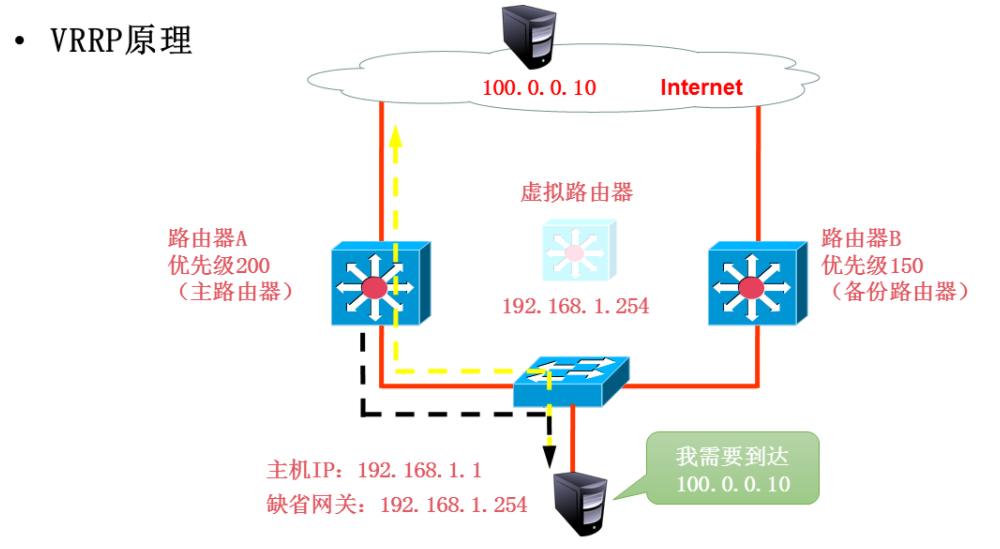

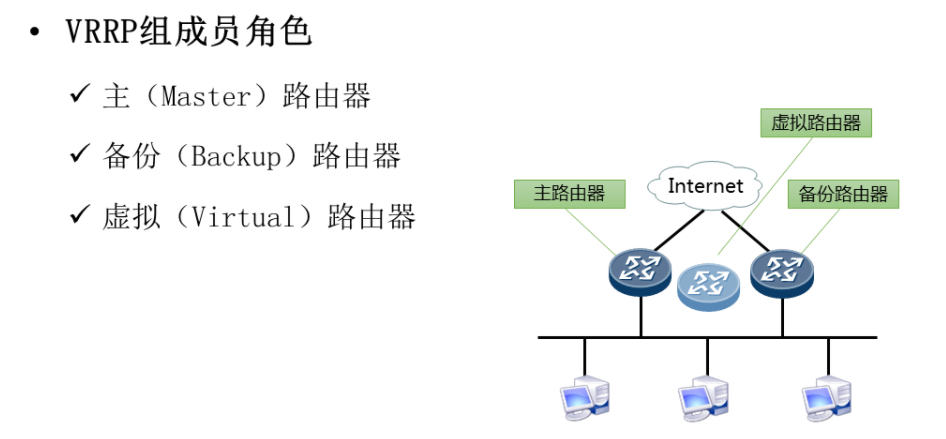

VRRP概述与环境

三、VRRP配置
VRRP配置步骤

  • 配置为VRRP的成员
  • 配置VRRP的优先级（默认100）
  • 查看VRRP信息

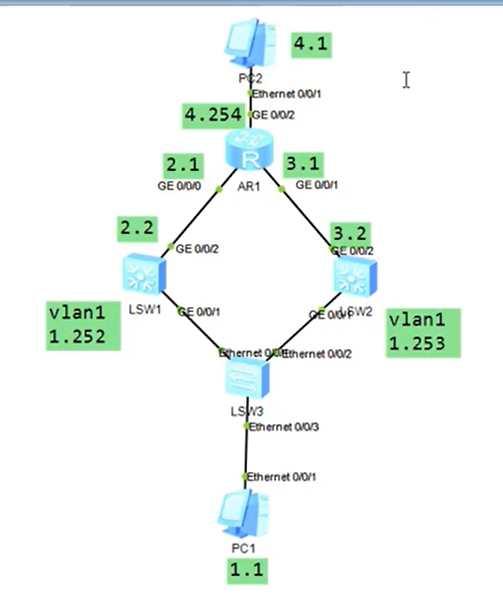

  1. 三层交换机配置，第一台
  2. [Huawei]sysname sw1        //修改主机名为sw1
  3. [sw1]undo info-center enable   //关闭日志
  4. [sw1]in vlan 1  //进入vlan1
  5. [sw1-Vlanif1]ip add 192.168.1.252 24  //配置ip
  6. [sw1]vlan 2    //创建vlan2
  7. [sw1-vlan2]in vlan 2   //进入vlan虚拟接口
  8. [sw1-Vlanif2]ip add 192.168.2.2 24  //配ip
  9. [sw1-Vlanif2]in g0/0/2  //进入要配ip的接口
  10. [sw1-GigabitEthernet0/0/2]port link-type access
  11. [sw1-GigabitEthernet0/0/2]port default vlan 2
  13. 另外一台s5700
  14. <Huawei>sys
  15. [Huawei]sysname sw2
  16. [sw2]undo info-center enable
  17. [sw2]in vlan 1
  18. [sw2-Vlanif1]ip add 192.168.1.253 24
  19. [sw2]vlan 3    //创建vlan3
  20. [sw2-vlan3]in vlan 3   //进入vlan虚拟接口
  21. [sw2-Vlanif3]ip add 192.168.3.2 24  //配ip
  22. [sw2-Vlanif3]in g0/0/2  //进入要配ip的接口
  23. [sw2-GigabitEthernet0/0/2]port link-type access
  24. [sw2-GigabitEthernet0/0/2]port default vlan 3
  26. 路由器配置ip
  27. <Huawei>system-view
  28. [Huawei]interface GigabitEthernet 0/0/0
  29. [Huawei-GigabitEthernet0/0/0]ip address 192.168.2.1 24
  30. [Huawei-GigabitEthernet0/0/0]in g0/0/1
  31. [Huawei-GigabitEthernet0/0/1]ip address 192.168.3.1 24
  32. [Huawei-GigabitEthernet0/0/1]in g0/0/2
  33. [Huawei-GigabitEthernet0/0/2]ip address 192.168.4.254 24
  35. 然后分别在路由器与三层交换机上配置ospf
  36. [Huawei]ospf    //在路由器配置ospf
  37. [Huawei-ospf-1]area 0
  38. [Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
  39. [Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
  40. [Huawei-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255
  41. [sw1]ospf  //在sw1配置ospf
  42. [sw1-ospf-1]area 0
  43. [sw1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
  44. [sw1-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
  45. [sw2]ospf   //在sw2配置ospf
  46. [sw2-ospf-1]area 0
  47. [sw2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
  48. [sw2-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
  50. 在两台三层交换机配置vrrp
  51. [sw1]in vlan 1  //vrrp需要在接口中配置，进入vlan接口
  52. [sw1-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254  //开启vrrp功能，组号
  53. 是1，虚拟设备的ip是1.254
  54. [sw2]in vlan 1   //另外这台设备配置一样的内容
  55. [sw2-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254
  56. [sw2-Vlanif1]display this  //查看当前视图配置
  57. <sw1>display vrrp brief   //分别在两台三层交换机查看vrrp状态，看
  58. 到一台是Master一台是backup即可
