- 三层交换机
同时具备交换机与路由器功能的强大网络设备
三层交换机=路由器(三层)+交换机(二层)

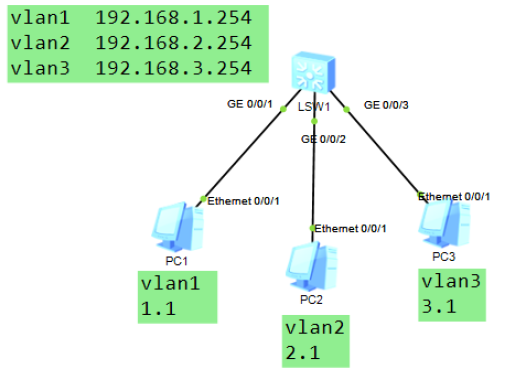

按图搭建拓扑，最上面的设备是s5700三层交换机
使用三层交换机s5700组建网络
[Huawei]undo info-center enable //关日志
[Huawei]vlan batch 2 3 //创建vlan2与3
[Huawei]display vlan //检查
[Huawei]interface GigabitEthernet 0/0/2 //进2口
[Huawei-GigabitEthernet0/0/2]port link-type access //配置接口类型为access
[Huawei-GigabitEthernet0/0/2]port default vlan 2 //把2口加入vlan2
[Huawei-GigabitEthernet0/0/2]in g0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type access //配置接口类型为access
[Huawei-GigabitEthernet0/0/3]port default vlan 3 //把3口加入vlan3
路由器可以在物理接口配置ip
而三层交换机要进入虚拟接口配置
[Huawei]interface Vlanif 1 //进入vlan1的接口(虚拟接口)
[Huawei-Vlanif1]ip address 192.168.1.254 24 //配置ip，该ip可以作为
vlan1的网关
[Huawei-Vlanif1]interface Vlanif 2 //进入vlan2的接口
[Huawei-Vlanif2]ip address 192.168.2.254 24 //配置ip，该ip可以作为
vlan2的网关
[Huawei-Vlanif2]interface Vlanif 3 //进入vlan3的接口
[Huawei-Vlanif3]ip address 192.168.3.254 24 //配置ip，该ip可以作为
vlan3的网关
display ip interface brief //检查ip

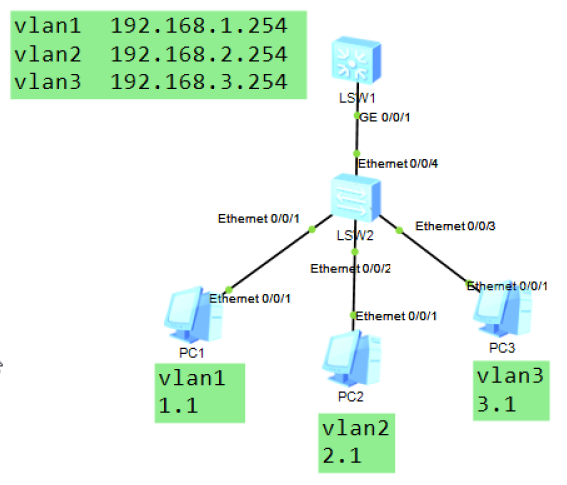

再增加s3700交换机一台，将网络改造成以下状态：
在s3700交换机配置：
[Huawei]vlan batch 2 3 //首先创建vlan2与3
[Huawei]interface ethernet0/0/2
[Huawei-Ethernet0/0/2] port link-type access
[Huawei-Ethernet0/0/2] port default vlan 2 //将e0/0/2口加入vlan2
[Huawei-Ethernet0/0/2] in e0/0/3
[Huawei-Ethernet0/0/3] port link-type access
[Huawei-Ethernet0/0/3] port default vlan 3 //将e0/0/3口加入vlan3
[Huawei-Ethernet0/0/3]in e0/0/4
[Huawei-Ethernet0/0/4]port link-type trunk //将4口配置为中继链路
[Huawei-Ethernet0/0/4]port trunk allow-pass vlan all //放行所有数据
再回到s5700配置：
[Huawei-GigabitEthernet0/0/1]port link-type trunk //把g0/0/1口
也配置为中继链路
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all //放行所
有vlan的数据
——————————————————-
如果接口配置错乱：这里用s3700举例
[Huawei]clear configuration interface Ethernet 0/0/4 //如果某接口配
置错误可以清空，恢复默认状态
[Huawei]interface e0/0/4 //进入4接口
[Huawei-Ethernet0/0/4]undo shutdown //开启接口
————————————————————-

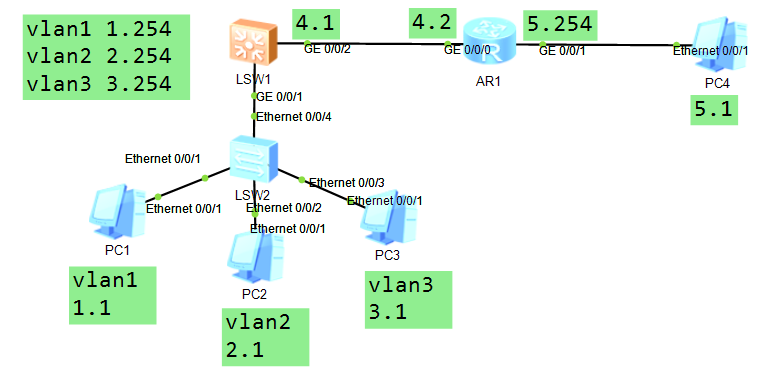

之后将拓扑延申，增加一台router路由器，与pc一台，并按图配置好ip，pc的网关是192.168.5.254
三层交换机接口配置ip思路：
- 创建一个vlan
- 进入该vlan的虚拟接口配置ip
- 将需要配置ip的接口加入上述vlan
s5700的 g0/0/2接口要按照三层交换机接口配置ip的思路进行：
[Huawei]vlan 4 //创建vlan4
[Huawei-vlan4]in vlan 4 //进入vlan4接口
[Huawei-Vlanif4]ip add 192.168.4.1 24 //为vlan4配置ip
[Huawei-Vlanif4]in g0/0/2 //进入2接口
[Huawei-GigabitEthernet0/0/2]port link-type access //配置接口类
型为access
[Huawei-GigabitEthernet0/0/2]port default vlan 4 //把2口加
入vlan4
路由器ip也按规划配置：
[Huawei]interface GigabitEthernet 0/0/0 //进0口
[Huawei-GigabitEthernet0/0/0]ip address 192.168.4.2 24 //配置ip
[Huawei-GigabitEthernet0/0/0]in g0/0/1 //进1口
[Huawei-GigabitEthernet0/0/1]ip address 192.168.5.254 24 //配置ip
目前同网段可以通，但不能全网互通
——————————————————————————————-
- 动态路由
基于某种路由协议实现，适合大型网络，减少管理任务
宣告 对外告知自身所直连的网段
在三层交换机中配置动态路由：
[Huawei]ospf
[Huawei-ospf-1]area 0 //进入区域0 (第一个区域，表示开始使用ospf)
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255 //依次宣告
自身所直连的网段
[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255 //宣告2网段
[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255 //宣告3网段
[Huawei-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255 //宣告4网段
在路由器中配置动态路由：
[Huawei]ospf
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255 //宣告4网段
[Huawei-ospf-1-area-0.0.0.0]network 192.168.5.0 0.0.0.255 //宣告5网段
[Huawei-ospf-1-area-0.0.0.0]display this //可以查看当前视图的配置，比如目前
在ospf中，就可以看到ospf中都敲了什么命令
[Huawei-ospf-1-area-0.0.0.0]undo network 192.168.4.0 0.0.0.255 //如果有错
可以删除
——————————————————————
- 默认路由
是特殊的静态路由，可以匹配任意网段，专门用来访问海量外部网络使用
路由器配置：
[Huawei-ospf-1-area-0.0.0.0]undo network 192.168.5.0 0.0.0.255 //取消路由器宣告5网段
5700交换机配置：
[Huawei]ip route-static 0.0.0.0 0 192.168.4.2 //配置默认路由
———————————————————————
三，传输层
定义了端口号 65536个 0~65535
定义了 tcp、udp两个协议
tcp 传输控制协议
可靠 效率低 面向连接
使用tcp传输数据时会用到一些标记：
syn 打算与对方建立连接
ack 确认
fin 打算与对方断开连接
三次握手
1，用户syn—->服务器
2，服务器 ack , syn —->用户
3，用户ack—->服务器
四次断开
1，用户fin—->服务器
2，服务器ack —->用户
3，服务器fin —->用户
4，用户ack—->服务器

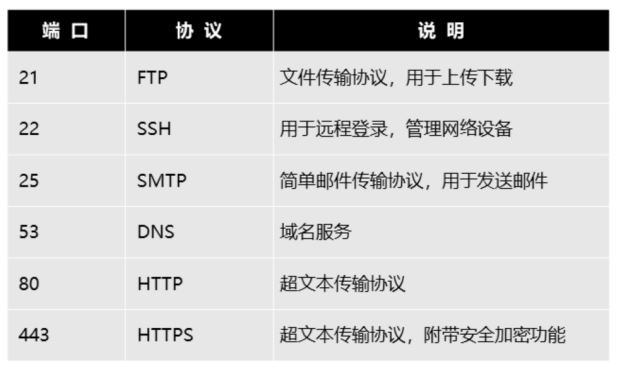

使用tcp协议传输数据的常见服务
udp 用户数据报协议
不可靠 效率高 无连接

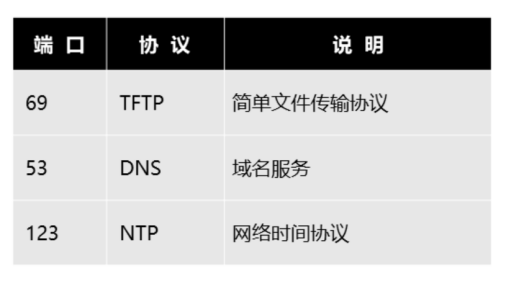

使用udp传输数据的常见服务
—————————————————————————
- acl 访问控制列表
可以对已经建立好的网络进行管控的工具
基本acl 列表号 2000~2999 根据数据源ip地址进行控制
高级acl 列表号 3000~3999 根据数据源ip、目标ip、协议
端口进行控制

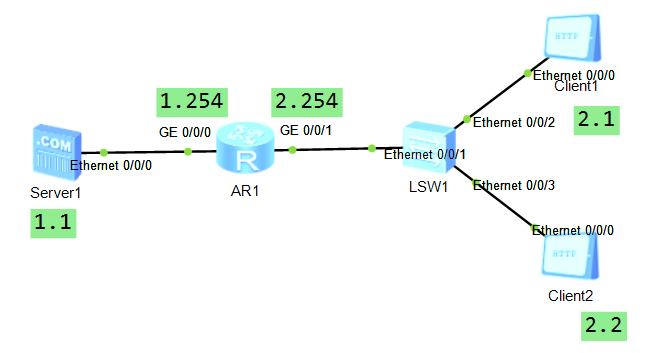

按图搭建拓扑，首先实现全网互通，然后按下列要求配置acl
禁止2.1与1.1进行数据通信，不能影响其他主机的通信
路由器ip配置：
[Huawei]interface GigabitEthernet 0/0/0 //进0口
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 24 //配置ip
[Huawei-GigabitEthernet0/0/0]in g0/0/1 //进1口
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.254 24 //配置ip
[Huawei-GigabitEthernet0/0/1]quit
ACL配置：
[Huawei]acl 2000 //创建acl 列表号是2000
[Huawei-acl-basic-2000]rule deny source 192.168.2.1 0.0.0.0
//创建规则拒绝源地址是192.168.2.1的数据通过
[Huawei-acl-basic-2000]display this //查看当前视图配置，
可以看到规则号码
[Huawei-acl-basic-2000]undo rule 5 //如果规则写错，可以根
据规则号码删除
[Huawei-acl-basic-2000]in g0/0/1 //进入1口，注意该接口
不要照抄，要检查是否为最接近2.1的接口
[Huawei-GigabitEthernet0/0/1]traffic-filter inbound acl 2000
//定义过滤数据是入方向，并应用之前创建的acl2000
[Huawei-GigabitEthernet0/0/1]undo traffic-filter inbound
允许2.1与1.1进行通信，禁止其他设备访问1.1
[Huawei-GigabitEthernet0/0/1]acl 2001 //创建新acl，列表号
是2001
[Huawei-acl-basic-2001]rule permit source 192.168.2.1 0 //创建
规则，允许2.1通过
[Huawei-acl-basic-2001]rule deny source any //拒绝所有设备通过
[Huawei-acl-basic-2001]in g0/0/1 //进入应用acl的接口
[Huawei-GigabitEthernet0/0/1]undo traffic-filter inbound //在接
口取消之前的acl2000
[Huawei-GigabitEthernet0/0/1]traffic-filter inbound acl 2001 //应用新的acl
[Huawei-GigabitEthernet0/0/1]display acl 2000 //可以查看2000列表的内容
[Huawei-GigabitEthernet0/0/1]display acl 2001 //可以查看2001列表的内容
[Huawei-GigabitEthernet0/0/1]display acl all //可以查看所有列表的内容
1，传输层有哪些协议，各有什么特点？
TCP 传输控制协议
可靠的、面向连接的协议 传输效率低
UDP 用户数据报协议
不可靠的、无连接的服务 传输效率高
2，描述TCP三次握手以及四次断开的基本过程
三次握手
1，用户发送syn给服务器
2，服务器发送ack与syn给用户
3，用户发送ack给服务器
四次断开
1，用户发送fin给服务器
2，服务器发送ack给用户
3，服务器发送fin给用户
4，用户发送ack给服务器
3，SMTP、DNS、SSH、TFTP、NTP分别是什么协议，使用了什么端口，在传输层使用什么协议？
SMTP 简单邮件传输协议 端口号25 tcp
DNS 域名系统 端口号53 tcp/udp
ssh 远程登录 端口号22 tcp
TFTP 简单文件传输协议 端口号69 udp
NTP 网络时间协议 端口号123 udp
4，网络设备中的ACL技术常见类型有哪些，各有什么区别？
基本ACL
基于源IP地址过滤数据包
基本访问控制列表的列表号是2000~2999
高级ACL
基于源IP地址、目的IP地址、指定协议、端口来过滤数据包
高级访问控制列表的列表号是3000~3999
