集群

将很多机器组织到一起，作为一个整体对外提供服务
集群在扩展性、性能方面都可以做到很灵活
集群分类：
- 负载均衡集群：Load Balance
- 高可用集群：High Availability
- 高性能计算：High Performance Computing
  LVS
LVS：Linux Virtual Server，Linux虚拟服务器
实现负载均衡集群
作者：章文嵩。国防科技大学读博士期间编写
LVS的工作模式：
- NAT：网络地址转换
- DR：路由模式
- TUN：隧道模式
术语：
- 调度器：LVS服务器
- 真实服务器Real Server：提供服务的服务器
- VIP：虚拟地址，提供给用户访问的地址
- DIP：指定地址，LVS服务器上与真实服务器通信的地址
- RIP：真实地址，真实服务器的地址
常见的调度算法，共10个，常用的有4个：
- 轮询rr：Real Server轮流提供服务
- 加权轮询wrr：根据服务器性能设置权重，权重大的得到的请求更多
- 最少连接lc：根据Real Server的连接数分配请求
- 加权最少连接wlc：类似于wrr，根据权重分配请求
  配置LVS NAT模式

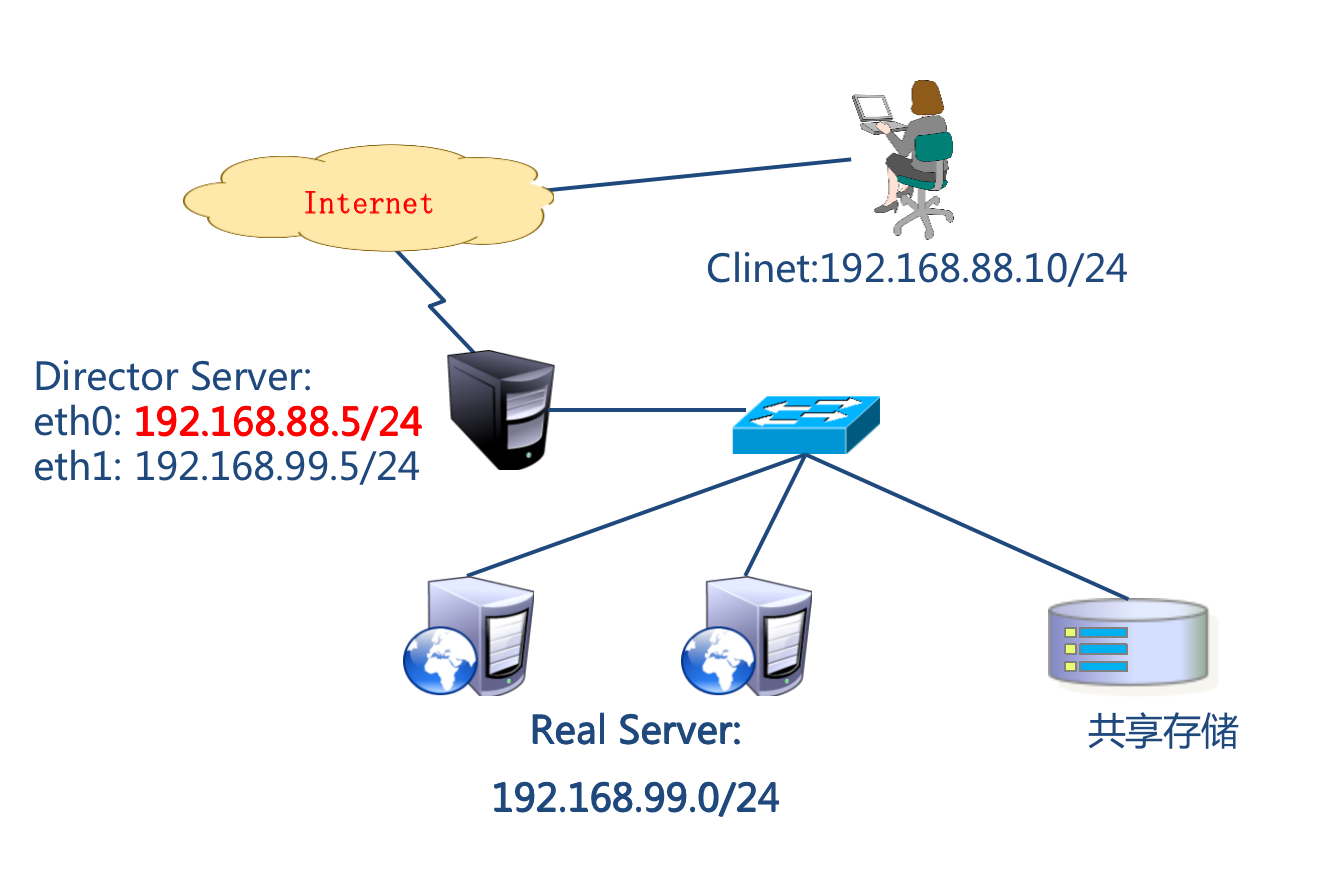

环境准备
- client1：eth0->192.168.88.10，网关192.168.88.5
- lvs1: eth0 -> 192.168.88.5；eth1->192.168.99.5
- web1：eth1->192.168.99.100；网关192.168.99.5
- web2：eth1->192.168.99.200；网关192.168.99.5

# 创建4台虚拟机
[root@zzgrhel8 ~]# clone-vm7
Enter VM number: 1    # 此处填的数字，是虚拟机编号
[root@zzgrhel8 ~]# clone-vm7
Enter VM number: 2
[root@zzgrhel8 ~]# clone-vm7
Enter VM number: 3
[root@zzgrhel8 ~]# clone-vm7
Enter VM number: 4
# 查看虚拟机
[root@zzgrhel8 ~]# virsh list --all
 Id   名称          状态
--------------------------
 -    tedu_node01   关闭
 -    tedu_node02   关闭
 -    tedu_node03   关闭
 -    tedu_node04   关闭
# 启动虚拟机
[root@zzgrhel8 ~]# for i in {1..4}
> do
> virsh start tedu_node0$i
> done
# 初始化虚拟机
[root@zzgrhel8 ~]# virsh console tedu_node01  # 连接tedu_node01控制台
localhost login: root
Password: 123456
# 登陆之后，将以下内容粘贴到终端
hostnamectl set-hostname client1
nmcli connection modify eth0 ipv4.method manual ipv4.addresses 192.168.88.10/24
nmcli connection down eth0
nmcli connection up eth0
echo a | passwd --stdin root
nmcli connection modify eth0 ipv4.gateway 192.168.88.5
nmcli connection down eth0
nmcli connection up eth0
# 退出
[root@localhost ~]# exit
# 退出之后，按ctrl+]可回到真机
# 真机通过ssh连接client1
[root@zzgrhel8 ~]# rm -f ~/.ssh/known_hosts
[root@zzgrhel8 ~]# ssh 192.168.88.10
# 配置第2台机器作为lvs1
[root@zzgrhel8 ~]# virsh console tedu_node02
Kernel 3.10.0-862.el7.x86_64 on an x86_64
localhost login: root
Password: 123456
# 登陆之后，将以下内容复制到命令行
hostnamectl set-hostname lvs1
nmcli connection modify eth0 ipv4.method manual ipv4.addresses 192.168.88.5/24
nmcli connection down eth0
nmcli connection up eth0
nmcli connection modify eth1 ipv4.method manual ipv4.addresses 192.168.99.5/24
nmcli connection down eth1
nmcli connection up eth1
echo a | passwd --stdin root
# 退出
[root@localhost ~]# exit
# 退出之后，按ctrl+]可回到真机
# 真机通过ssh连接lvs1
[root@zzgrhel8 ~]# ssh 192.168.88.5
# 配置第3台机器作为web1
[root@zzgrhel8 ~]# virsh console tedu_node03
localhost login: root
Password: 123456
# 登陆之后，将以下内容复制到命令行
hostnamectl set-hostname web1
nmcli connection modify eth1 ipv4.method manual ipv4.addresses 192.168.99.100/24
nmcli connection down eth1
nmcli connection up eth1
nmcli connection modify eth1 ipv4.gateway 192.168.99.5
nmcli connection down eth1
nmcli connection up eth1
echo a | passwd --stdin root
# 退出
[root@localhost ~]# exit
# 退出之后，按ctrl+]可回到真机
# 真机通过ssh连接web1
[root@zzgrhel8 ~]# ssh 192.168.99.100
# 配置第4台机器作为web2
[root@zzgrhel8 ~]# virsh console tedu_node04
localhost login: root
Password: 123456
# 登陆之后，将以下内容复制到命令行
hostnamectl set-hostname web2
nmcli connection modify eth1 ipv4.method manual ipv4.addresses 192.168.99.200/24
nmcli connection down eth1
nmcli connection up eth1
nmcli connection modify eth1 ipv4.gateway 192.168.99.5
nmcli connection down eth1
nmcli connection up eth1
echo a | passwd --stdin root
# 退出
[root@localhost ~]# exit
# 退出之后，按ctrl+]可回到真机
# 真机通过ssh连接web2
[root@zzgrhel8 ~]# ssh 192.168.99.200

通过clone-vm7创建出来的虚拟机器，如果有192.168.88.0网段的地址，yum已经配置了。虚拟机已关闭selinux和防火墙。

配置LVS NAT模式步骤
配置2台web服务器 ```shell [root@web1 ~]# vim /etc/yum.repos.d/local.repo [local_repo] name=CentOS-$releasever - Base baseurl=ftp://192.168.99.240/dvd enabled=1 gpgcheck=0 [root@web2 ~]# vim /etc/yum.repos.d/local.repo [local_repo] name=CentOS-$releasever - Base baseurl=ftp://192.168.99.240/dvd enabled=1 gpgcheck=0 [root@web1 ~]# yum install -y httpd [root@web2 ~]# yum install -y httpd

创建测试页面

[root@web1 ~]# echo “192.168.99.100” > /var/www/html/index.html [root@web2 ~]# echo “apache web server2” > /var/www/html/index.html [root@web1 ~]# systemctl enable httpd —now [root@web2 ~]# systemctl enable httpd —now

在lvs1上测试到web服务器的访问

[root@lvs1 ~]# curl http://192.168.99.100/ 192.168.99.100 [root@lvs1 ~]# ^100^200 # 将上一条命令中的100换成200，执行 curl http://192.168.99.200/ apache web server2


- 确保lvs1的ip转发功能已经打开。该功能需要改变内核参数
```shell
# 查看ip转发功能的内核参数
[root@lvs1 ~]# sysctl -a    # 查看所有的内核参数
[root@lvs1 ~]# sysctl -a | grep ip_forward  # 查看ip_foward参数
net.ipv4.ip_forward = 1   # 1表示打开转发，0表示关闭转发
# 永久设置打开ip_forward功能
[root@lvs1 ~]# echo 'net.ipv4.ip_forward = 1' >> /etc/sysctl.conf
[root@lvs1 ~]# sysctl -p
# 测试从客户端到服务器的访问
[root@client1 ~]# curl http://192.168.99.100/
192.168.99.100
[root@client1 ~]# curl http://192.168.99.200/
apache web server2

安装LVS
```
[root@lvs1 ~]# yum install -y ipvsadm
```
ipvsadm使用说明 ```shell [root@lvs1 ~]# ipvsadm -A: 添加虚拟服务器 -E: 编辑虚拟服务器 -D: 删除虚拟服务器 -t: 添加tcp服务器 -u: 添加udp服务器 -s: 指定调度算法。如轮询rr/加权轮询wrr/最少连接lc/加权最少连接wlc

-a: 添加虚拟服务器后，向虚拟服务器中加入真实服务器 -r: 指定真实服务器 -w: 设置权重 -m: 指定工作模式为NAT -g: 指定工作模式为DR


- 配置LVS
```shell
# 为web服务器创建虚拟服务器，使用rr调度算法
[root@lvs1 ~]# ipvsadm -A -t 192.168.88.5:80 -s rr
# 查看配置
[root@lvs1 ~]# ipvsadm -Ln  # L是列出，n是使用数字，而不是名字
# 向虚拟服务器中添加RIP
[root@lvs1 ~]# ipvsadm -a -t 192.168.88.5:80 -r 192.168.99.100 -w 1 -m
[root@lvs1 ~]# ipvsadm -a -t 192.168.88.5:80 -r 192.168.99.200 -w 2 -m
# 查看配置
[root@lvs1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.88.5:80 rr
  -> 192.168.99.100:80            Masq    1      0          0
  -> 192.168.99.200:80            Masq    2      0          0
# 验证
[root@client1 ~]# for i in {1..4}
> do
> curl http://192.168.88.5/
> done
apache web server2
192.168.99.100
apache web server2
192.168.99.100
# 删除配置。（如果配置有错，用以下命令删除重配置）
[root@lvs1 ~]# ipvsadm -D -t 192.168.88.5:80
# 修改调度模式为加权轮询
[root@lvs1 ~]# ipvsadm -E -t 192.168.88.5:80 -s wrr
# 验证配置
[root@client1 ~]# for i in {1..6}; do curl http://192.168.88.5/; done
apache web server2
apache web server2
192.168.99.100
apache web server2
apache web server2
192.168.99.100

LVS DR模式

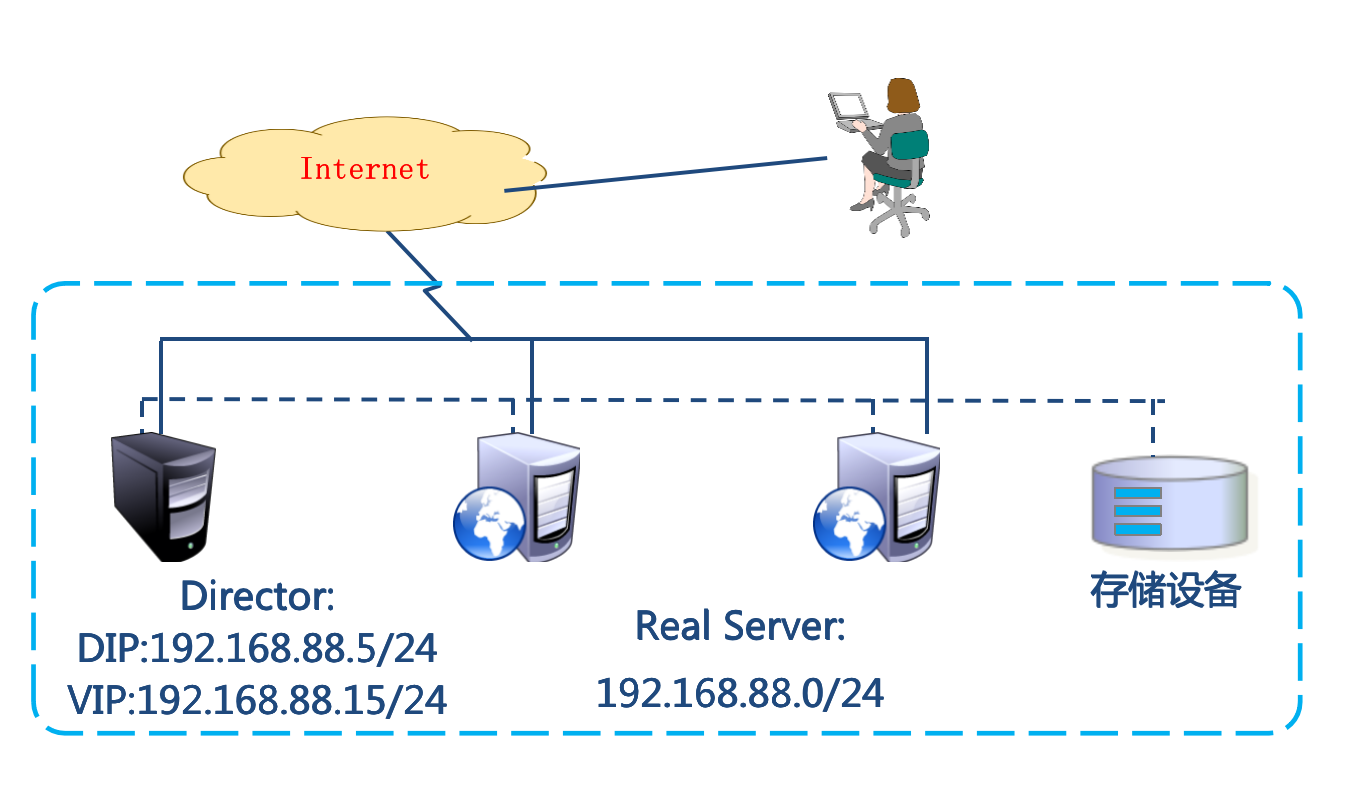

LVS DR模式，LVS主机和web服务器都是单网卡。它们连在同一网络中
修改实验环境
- client1：eth0-> 192.168.88.10
- lvs1：eth0->192.168.88.5，删除eth1的IP
- web1：eth0->192.168.88.100，删除eth1的IP
- web2：eth0->192.168.88.200，删除eth1的IP ```shell
  删除lvs虚拟服务器配置
  [root@lvs1 ~]# ipvsadm -D -t 192.168.88.5:80 [root@lvs1 ~]# ipvsadm -Ln

删除lvs1上eth1的配置

[root@lvs1 ~]# nmcli connection modify eth1 ipv4.method disabled ipv4.addresses ‘’ [root@lvs1 ~]# ifdown eth1

修改web1的配置：停掉eth1的地址。配置eth0的地址为192.168.88.100

进入网卡配置文件目录

[root@web1 ~]# cd /etc/sysconfig/network-scripts/

eth0网卡的配置文件叫ifcfg-eth0

[root@web1 network-scripts]# ls ifcfg-eth* ifcfg-eth0 ifcfg-eth1 ifcfg-eth2 ifcfg-eth3

配置eth0地址

[root@web1 network-scripts]# vim ifcfg-eth0 TYPE=Ethernet # 网络类型为以太网 BOOTPROTO=none # IP地址是静态配置的，也可以用static NAME=eth0 # 为设备重命名 DEVICE=eth0 # 网卡设备名 ONBOOT=yes # 开机激活网卡 IPADDR=192.168.88.100 # IP地址 NETMASK=255.255.255.0 # 子网掩码 GATEWAY=192.168.88.254 # 网关 [root@web1 network-scripts]# ifdown eth0; ifup eth0 # 禁用激活网卡

在web1上停掉eth1

[root@web1 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth1 TYPE=Ethernet BOOTPROTO=none NAME=eth1 DEVICE=eth1 ONBOOT=no [root@web1 ~]# ifdown eth1

修改web2的网络

[root@web2 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0 TYPE=Ethernet BOOTPROTO=none NAME=eth0 DEVICE=eth0 ONBOOT=yes IPADDR=192.168.88.200 NETMASK=255.255.255.0 GATEWAY=192.168.88.254 [root@web2 ~]# ifdown eth0; ifup eth0 [root@web2 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth1 TYPE=Ethernet BOOTPROTO=none NAME=eth1 DEVICE=eth1 ONBOOT=no [root@web2 ~]# ifdown eth1 # 终端卡住，关掉它，在新终端重新连

<a name="GOCpM"></a>
## 配置LVS DR模式
1. 在lvs1的eth0上配置vip 192.168.88.15。通过为eth0创建逻辑端口的方式配置vip，为逻辑端口起名为eth0:0
```shell
[root@lvs1 ~]# cd /etc/sysconfig/network-scripts/
[root@lvs1 network-scripts]# cp ifcfg-eth0 ifcfg-eth0:0
[root@lvs1 network-scripts]# vim ifcfg-eth0:0
TYPE=Ethernet
BOOTPROTO=none
NAME=eth0:0
DEVICE=eth0:0
ONBOOT=yes
IPADDR=192.168.88.15
PREFIX=24
[root@lvs1 network-scripts]# ifup eth0:0
# 查看新的地址
[root@lvs1 network-scripts]# ifconfig

在2台web服务器的lo上配置vip 192.168.88.15

[root@web1 ~]# cd /etc/sysconfig/network-scripts/
[root@web1 network-scripts]# cp ifcfg-lo ifcfg-lo:0
[root@web1 network-scripts]# vim ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.88.15
NETMASK=255.255.255.255
NETWORK=192.168.88.15
BROADCAST=192.168.88.15
ONBOOT=yes
NAME=lo:0
[root@web1 network-scripts]# ifup lo:0
[root@web1 network-scripts]# ifconfig
# 把web1的配置拷贝到web2上
[root@web1 network-scripts]# scp ./ifcfg-lo:0 192.168.88.200:/etc/sysconfig/network-scripts/
[root@web2 ~]# ifup lo:0
[root@web2 ~]# ifconfig

在2台web服务器上配置内核参数，使得它们不响应对192.168.88.15的请求 ```shell [root@web1 ~]# sysctl -a | grep arp_ignore net.ipv4.conf.all.arp_ignore = 1 net.ipv4.conf.lo.arp_ignore = 0 [root@web1 ~]# sysctl -a | grep arp_announce net.ipv4.conf.all.arp_announce = 2 net.ipv4.conf.lo.arp_announce = 0

[root@web1 ~]# vim /etc/sysctl.conf net.ipv4.conf.all.arp_ignore = 1 net.ipv4.conf.lo.arp_ignore = 1 net.ipv4.conf.all.arp_announce = 2 net.ipv4.conf.lo.arp_announce = 2 [root@web1 ~]# sysctl -p

[root@web2 ~]# vim /etc/sysctl.conf net.ipv4.conf.all.arp_ignore = 1 net.ipv4.conf.lo.arp_ignore = 1 net.ipv4.conf.all.arp_announce = 2 net.ipv4.conf.lo.arp_announce = 2 [root@web2 ~]# sysctl -p


4. 在lvs1上配置虚拟服务器
```shell
# 创建虚拟服务器
[root@lvs1 ~]# ipvsadm -A -t 192.168.88.15:80 -s wlc
# 向虚拟服务器中加真实服务器
[root@lvs1 ~]# ipvsadm -a -t 192.168.88.15:80 -r 192.168.88.100 -w 1 -g
[root@lvs1 ~]# ipvsadm -a -t 192.168.88.15:80 -r 192.168.88.200 -w 2 -g
# 查看配置
[root@lvs1 ~]# ipvsadm -Ln
# 客户验证
[root@client1 ~]# for i in {1..6}; do curl http://192.168.88.15/; done
apache web server2
192.168.99.100
apache web server2
apache web server2
192.168.99.100
apache web server2

lvs本身没有应用服务器监控功能，如果web服务器出现问题，需要手工从规则中删掉

[root@web1 ~]# systemctl stop httpd
# 客户端访问时，转发到web1上的请求，将会拒绝连接
[root@client1 ~]# for i in {1..6}; do curl http://192.168.88.15/; done
apache web server2
curl: (7) Failed connect to 192.168.88.15:80; 拒绝连接
apache web server2
apache web server2
curl: (7) Failed connect to 192.168.88.15:80; 拒绝连接
apache web server2
# 的规则中删除web1
[root@lvs1 ~]# ipvsadm -d -t 192.168.88.15:80 -r 192.168.88.100
[root@client1 ~]# for i in {1..6}; do curl http://192.168.88.15/; done
apache web server2
apache web server2
apache web server2
apache web server2
apache web server2
apache web server2

附：出错时，排错步骤： ```shell

在lvs上可以访问到web服务器

[root@lvs1 ~]# curl http://192.168.88.100/ 192.168.99.100 [root@lvs1 ~]# curl http://192.168.88.200/ apache web server2

查看vip

[root@lvs1 ~]# ifconfig eth0:0 eth0:0: flags=4163 mtu 1500 inet 192.168.88.15 netmask 255.255.255.0 broadcast 192.168.88.255 ether 52:54:00:0d:fb:79 txqueuelen 1000 (Ethernet)

[root@web1 ~]# ifconfig lo:0 lo:0: flags=73 mtu 65536 inet 192.168.88.15 netmask 255.255.255.255 loop txqueuelen 1000 (Local Loopback)

查看内核参数

[root@web1 ~]# sysctl -p net.ipv4.conf.all.arp_ignore = 1 net.ipv4.conf.lo.arp_ignore = 1 net.ipv4.conf.all.arp_announce = 2 net.ipv4.conf.lo.arp_announce = 2

查看规则

[root@lvs1 ~]# ipvsadm -Ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 192.168.88.15:80 wlc -> 192.168.88.100:80 Route 1 0 0
-> 192.168.88.200:80 Route 2 0 0 ```
