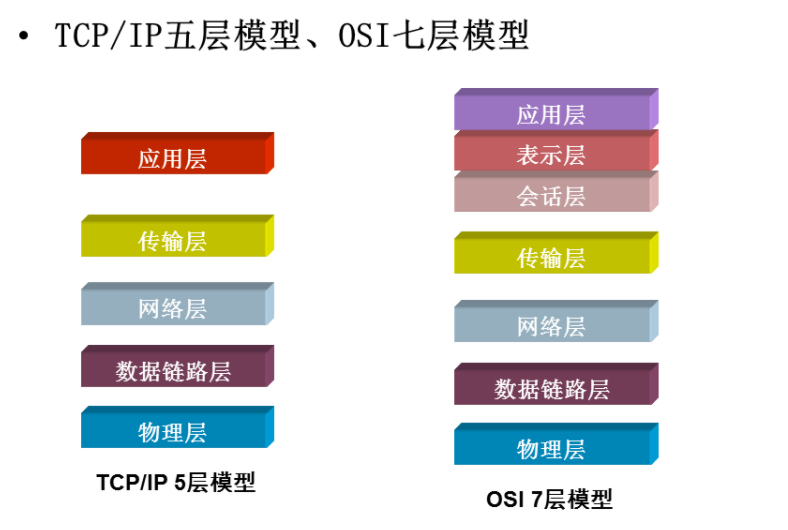

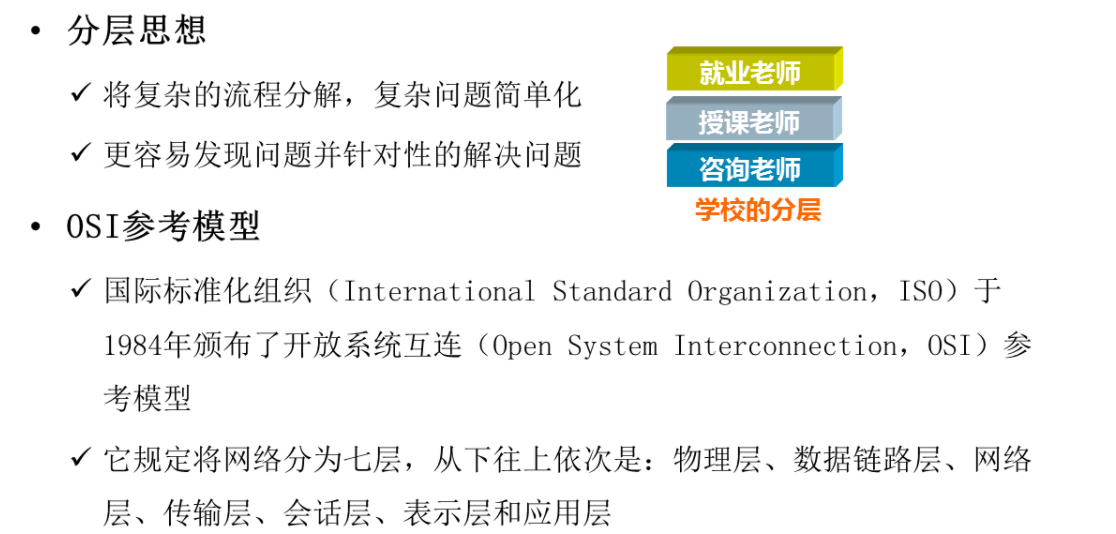

网络参考模型

p2 TCP/IP模型

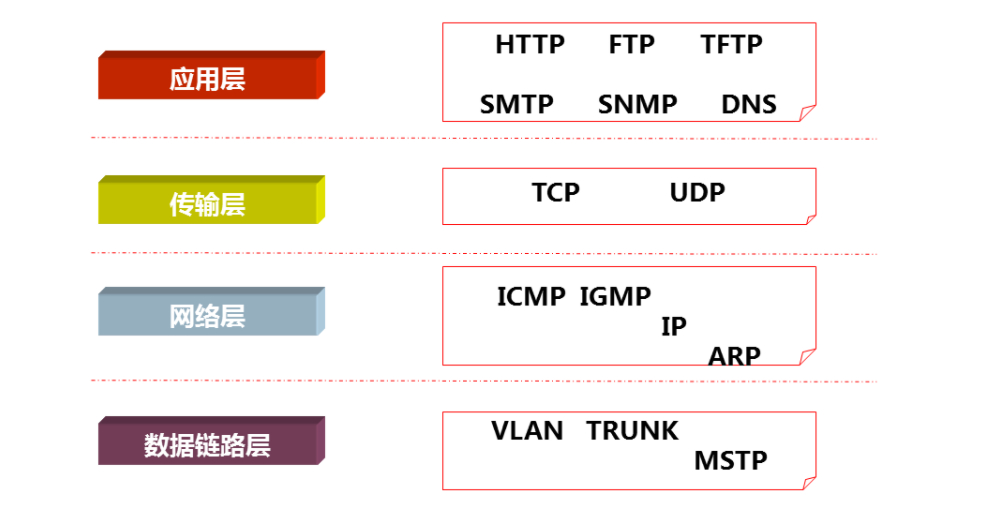

什么是协议

  • 为了使数据可以在网络上从源传递到目的地，网络上所有设备需要“讲”相同的“语言”。
  • 描述网络通信中“语言”规范的一组规则就是协议。

数据封装与解封装
protocal 协议
应用层 计算机
传输层 防火墙 数据段
网络层 路由器 数据包
数据链路层 交换机 数据帧
物理层 网卡 比特流

IP地址分类

【IPv4】
IP地址：在网络中标识一台设备。
IP地址组成：由32位二进制来组成
11001001.11111111.00000000.00000001->201.255.0.1
二进制：0 1
十进制：0 1 2 3 4 5 6 7 8 9
255——>11111111(十进制 二进制)
【IPv6】
由128位二进制位组成。
IP地址的分类
A类地址 1~126 网.主.主.主 255.0.0.0
B类地址 128~191 网.网.主.主 255.255.0.0
C类地址 192~223 网.网.网.主 255.255.255.0
举例：座机号码：
区号-号码
北京：010-12345678 ==北京地区一个编号为12345678的座机号。
晋城：0356-1234567==山西晋城地区一个编号为1234567的座机号。
IP地址：
网络位-主机位
网络位：代表IP属于哪个网络的。
主机位：在该网络中的编号。
192.168.4.1 表示192.168.4.0区域中 ，编号为1的设备。
11000000.10101000.00000100.00000001
192.168.4.2 表示192.168.4.0区域中，编号为2的设备。
11000000.10101000.00000100.00000010
192.168.5.2 表示192.168.5.0区域中，编号为2的设备。
11000000.10101000.00000101.00000010
192.168.4.1和192.168.4.2是相同网络通信。（使用交换机）
192.168.4.1和192.168.5.2是不同网络通信。（使用路由器）
网段ID：网络位不变，主机位全0.
192.168.4.1
11000000.10101000.00000100.00000001
11000000.10101000.00000100.00000000=192.168.4.0
广播地址：网络位不变，主机位全1.
192.168.4.1
11000000.10101000.00000100.00000001
11000000.10101000.00000100.11111111=192.168.4.255
C类地址
192.168.4.1/24
00000000=192.168.4.0
00000001=192.168.4.1
…..
1111111111=192.168.4.255
所以可供设备配置的IP范围就是192.168.4.1~192.168.4.254
计算网段可用主机IP：2的n次方-2（n代表的主机位）
B类地址
172.13.4.5/16 (172.168.0.1~172.168.255.254)
网络ID 172.13.0.0
广播地址 172.13.255.255
p2 子网掩码
子网掩码：标识IP地址的网络位和主机位
用二进制的1标识网络位
用二进制的0标识主机位
192.168.4.1 255.255.255.0
192.168.4.1/24

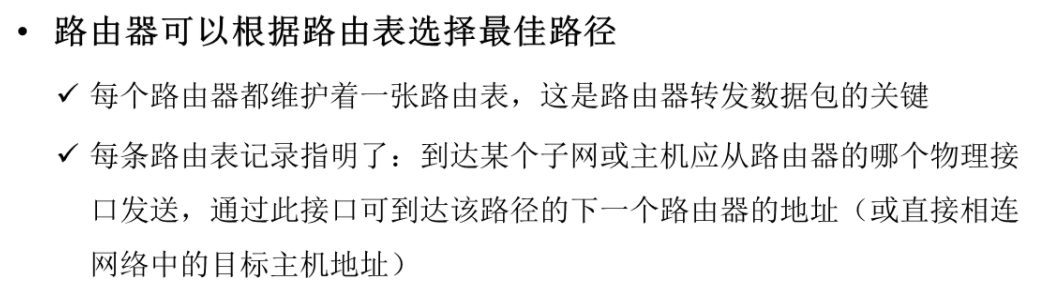

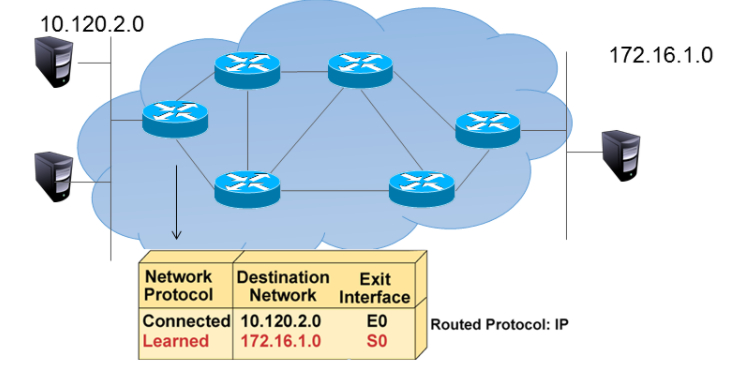

路由原理及配置

什么是路由，将数据包从一个网络发送到另外一个网络

  • 需要依靠路由器来完成
  • 路由器只关心网络的状态，决定最佳路径。

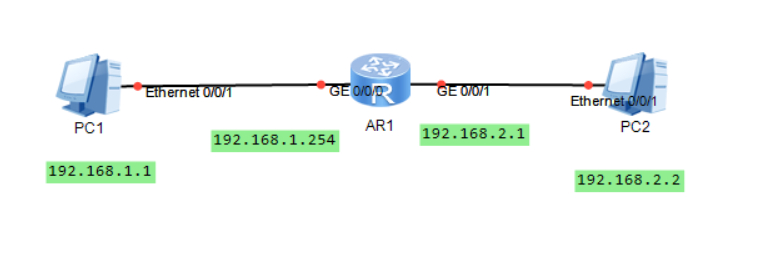

【案例1：直连路由】
通过一台路由器和2台PC设备验证直连路由

命令配置

  1. <Huawei>system-view      //进入系统视图
  2. [Huawei]interface GigabitEthernet 0/0/0      //进入接口视图
  3. [Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0  //给接口配置IP地址
  1. [Huawei-GigabitEthernet0/0/0]undo ip address    //取消接口的IP地址
  2. [Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 24   //给接口配置IP地址
  1. [Huawei-GigabitEthernet0/0/0]display current-configuration  //查看当前执行的配置
  2. [Huawei-GigabitEthernet0/0/0]display  this            //查看当前接口的IP地址
  3. [Huawei-GigabitEthernet0/0/0]display  ip interface brief   //查看设备上所有接口的IP地址。
  4. [Huawei-GigabitEthernet0/0/0]quit                      //退出
  5. [Huawei]interface GigabitEthernet 0/0/1                 //进入接口视图
  6. [Huawei-GigabitEthernet0/0/1]ip address 192.168.2.1 24    //配置接口IP地址
  7. [Huawei-GigabitEthernet0/0/1]display ip routing-table     //查看当前设备的路由表
  8. [Huawei-GigabitEthernet0/0/1]display ip routing-table   | include  /24  //查询路由表过滤/24
