准备
创建文件:
先新建一个项目(工程),然后添加文件:
- 原理图
- 原理图库
- PCB
-
原理图库
元件符号是元件在原理图上的表现,主要由元件边框、管脚。元件名称及元件说明组成,图形不一定和实物完全一样。
模型创建

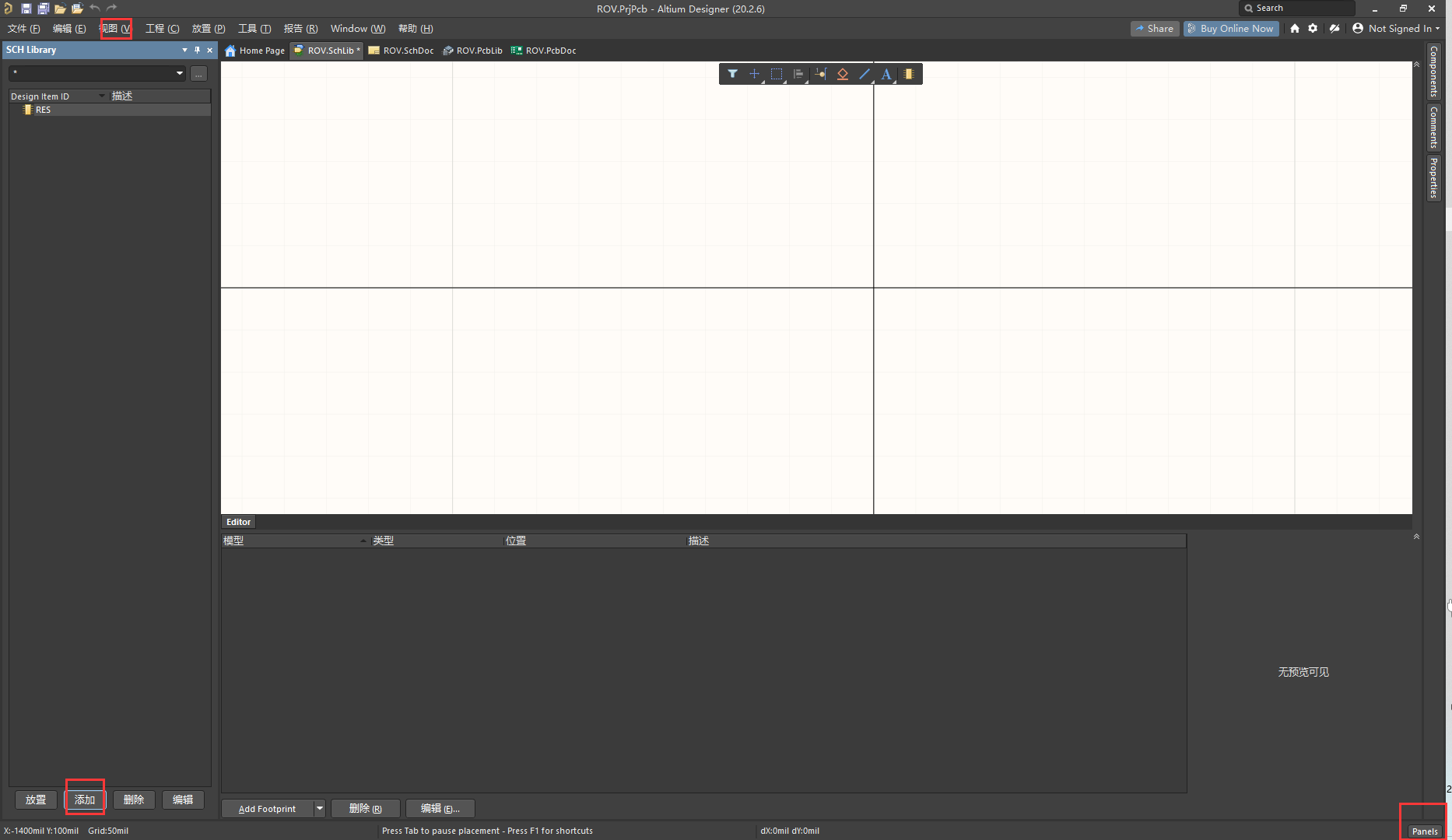

在视图中打开状态栏,在右下角panels中打开SCH library,左下角添加component
在左上角放置中选择管脚,拖出来,注意电气连接点(有四个点的一段)朝外,(按空格旋转)
点击放置线来画图
在视图-栅格-设置捕捉栅格 中改变图的大小

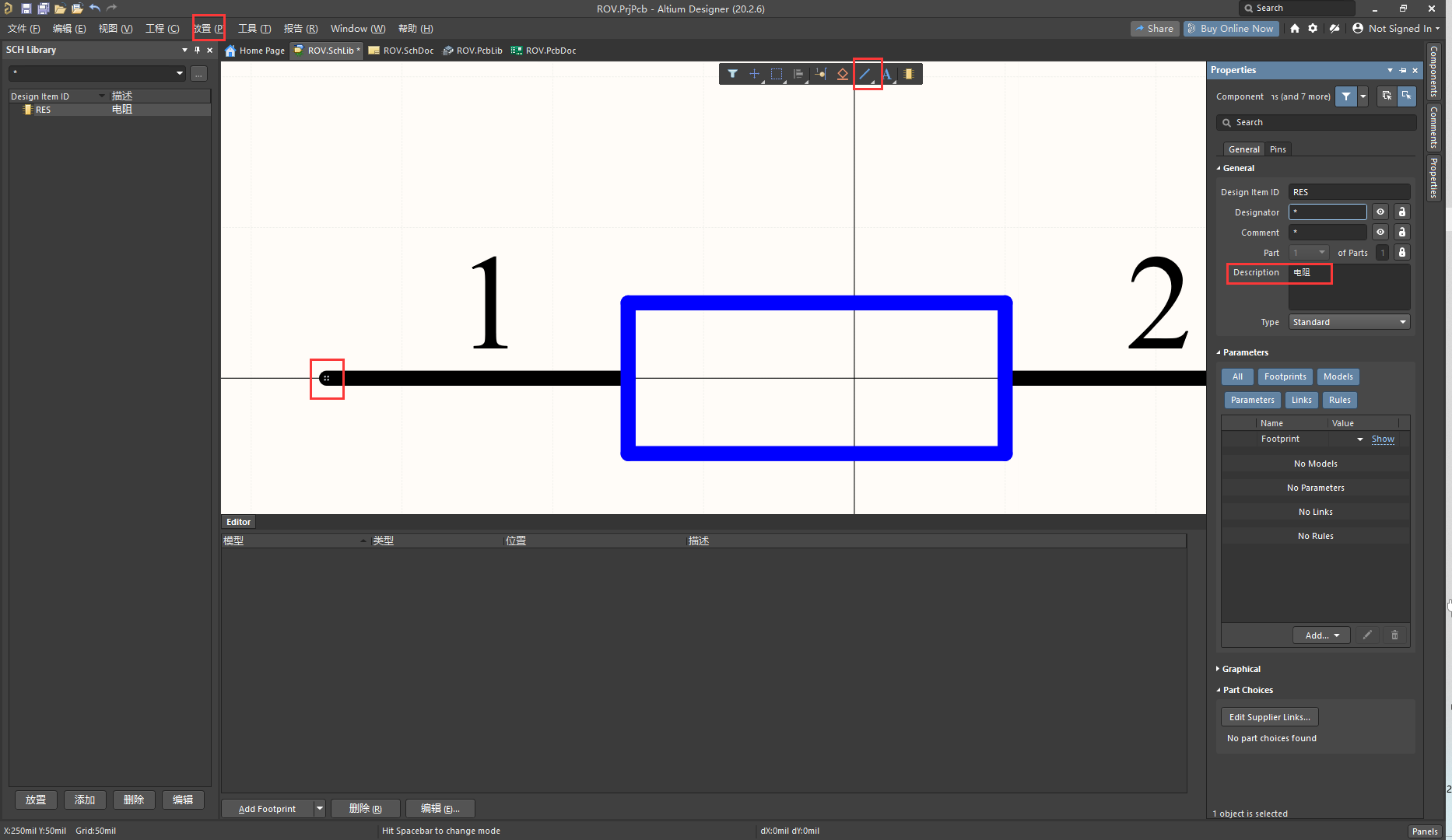

在 description 中添加描述
在 designator 中加入位号 R?
右键放置线的位置,选择矩形。

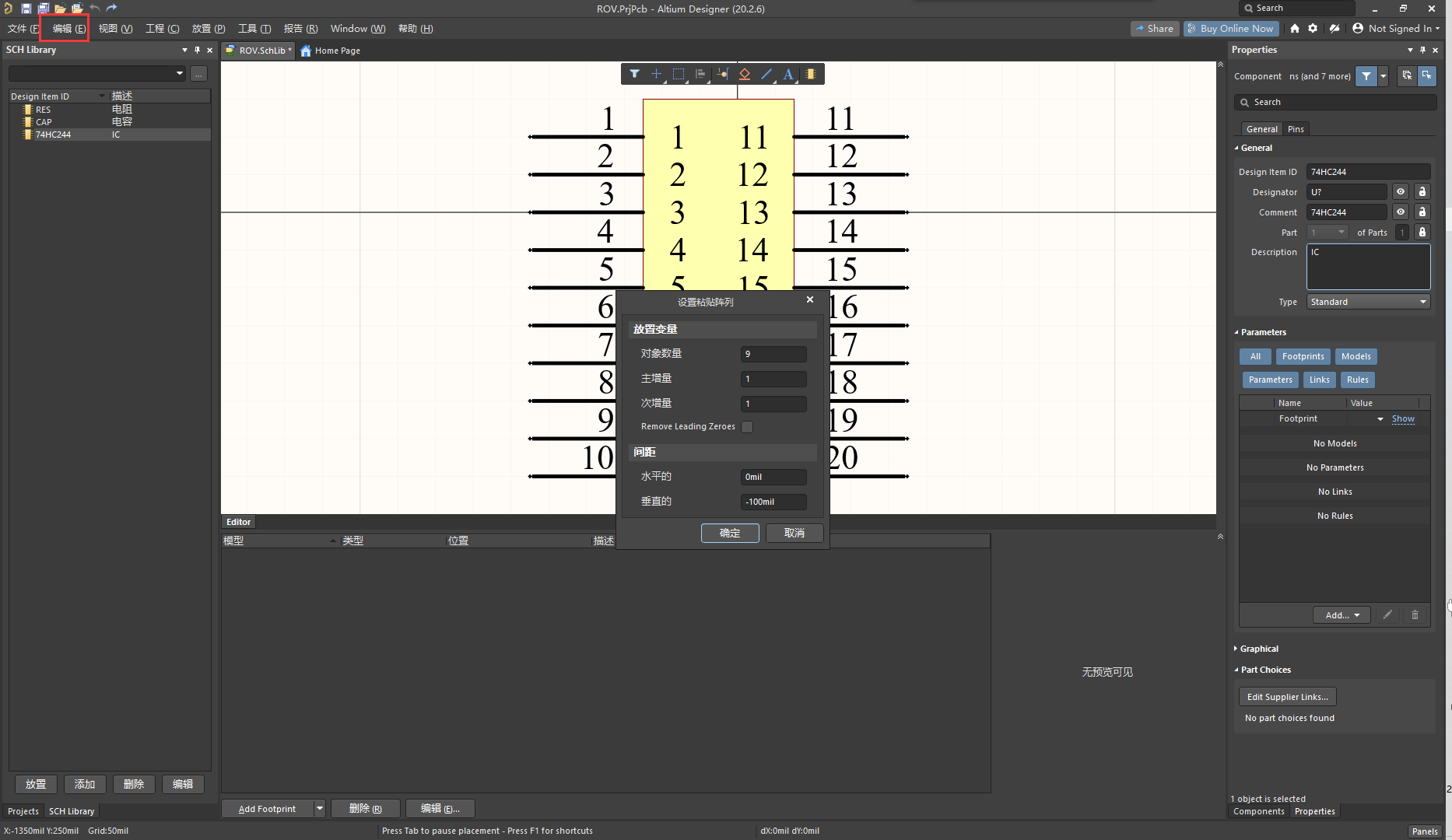

放置了管脚之后复制管脚,可以选择阵列式粘贴(编辑),

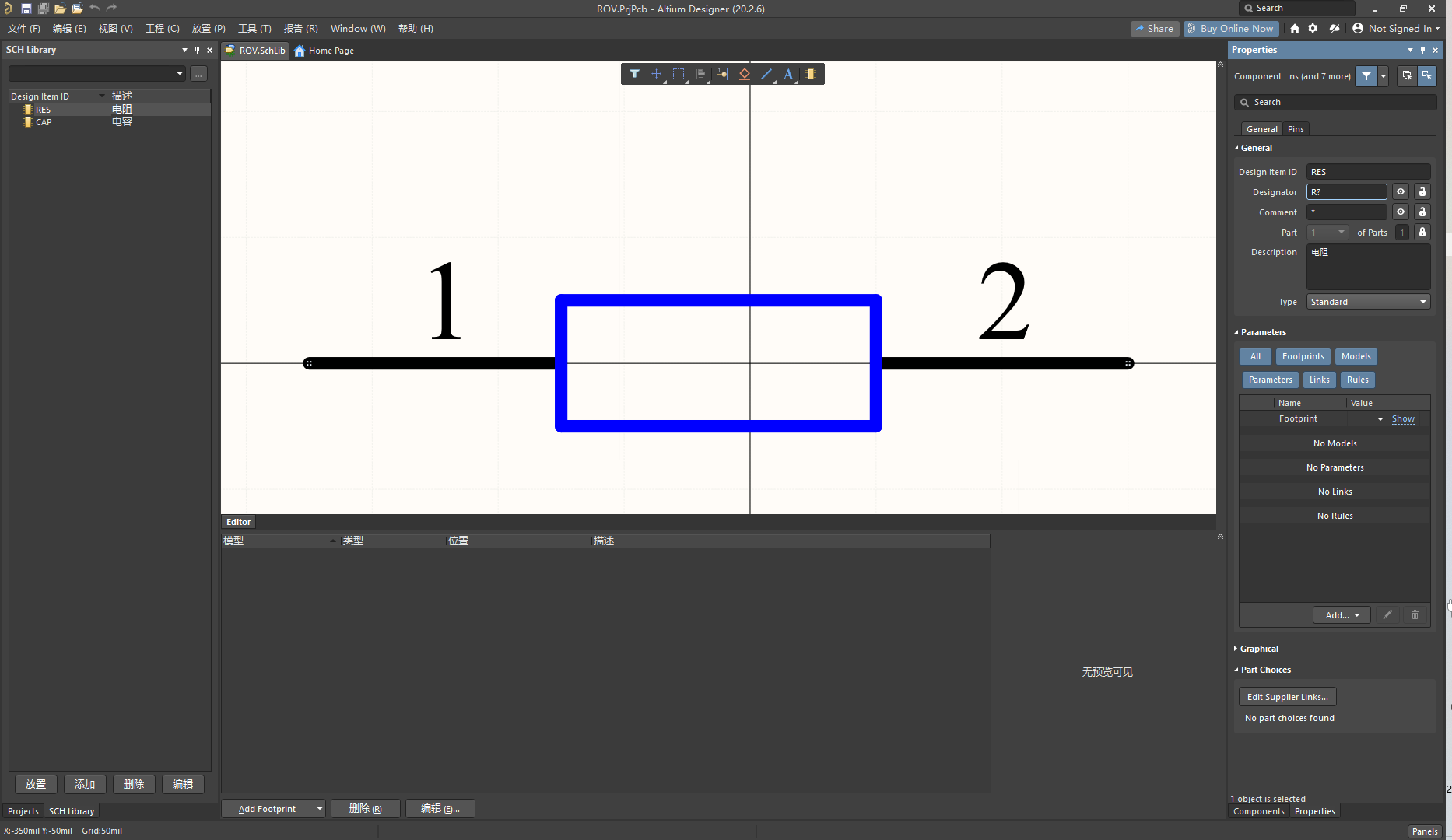

![93~Y4@U{L{R@6JUAC9T7}P.png电阻模型:
![V}5~U~7KH$[Y1S6FDF1M1U.png](https://cdn.nlark.com/yuque/0/2022/png/2762329/1644912074257-c282b38f-5b48-4655-bcda-d095a00278f0.png#clientId=uc6f6fb62-766c-4&crop=0&crop=0&crop=1&crop=1&from=drop&id=ubfce0a17&margin=%5Bobject%20Object%5D&name=V%7D5~U~7KH%24%5BY1S6FDF1M1U.png&originHeight=1080&originWidth=1866&originalType=binary&ratio=1&rotation=0&showTitle=false&size=141931&status=done&style=none&taskId=uada4ba94-e2ee-416c-bb0a-e84dc266c49&title=)

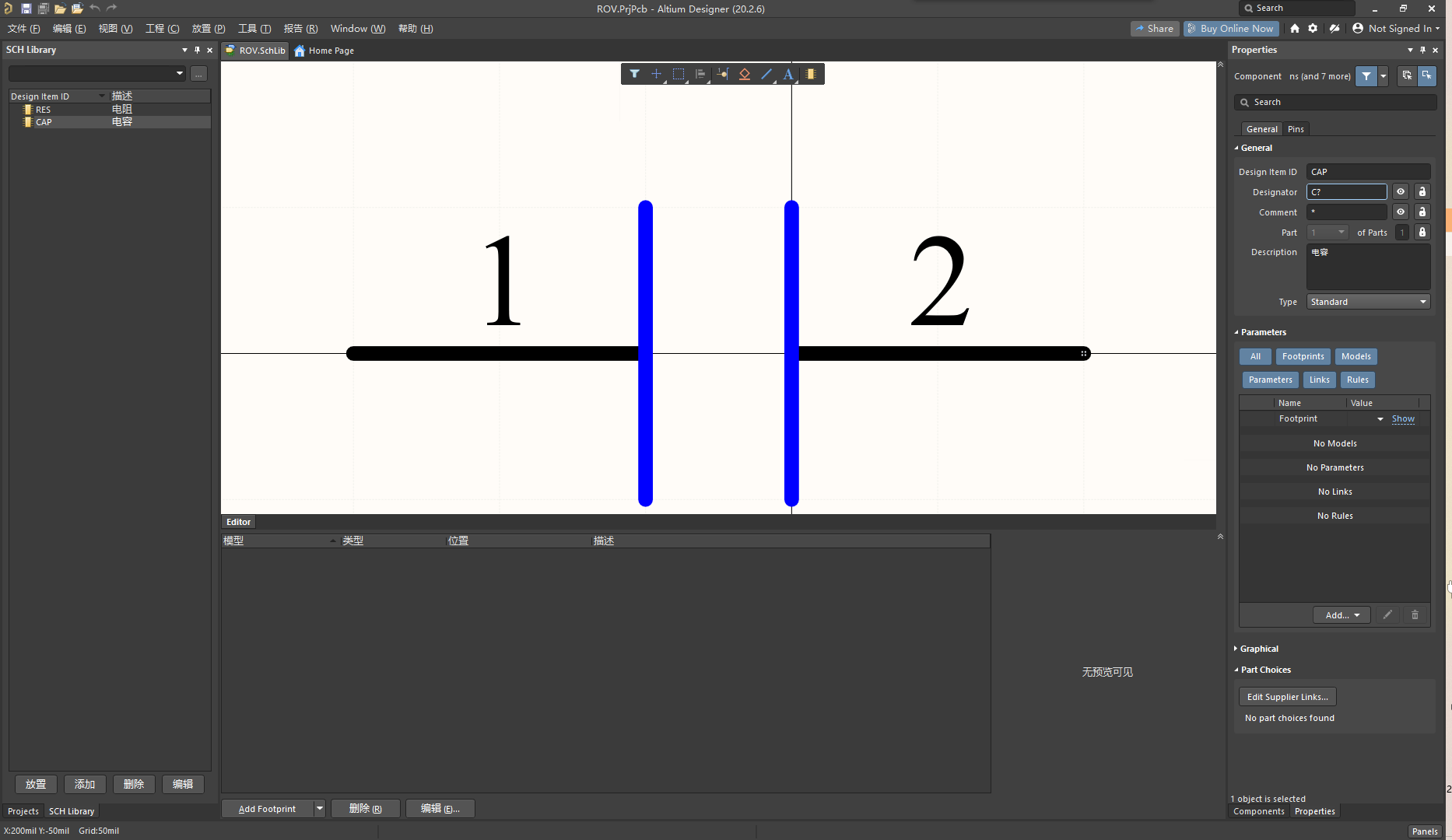

电容模型:

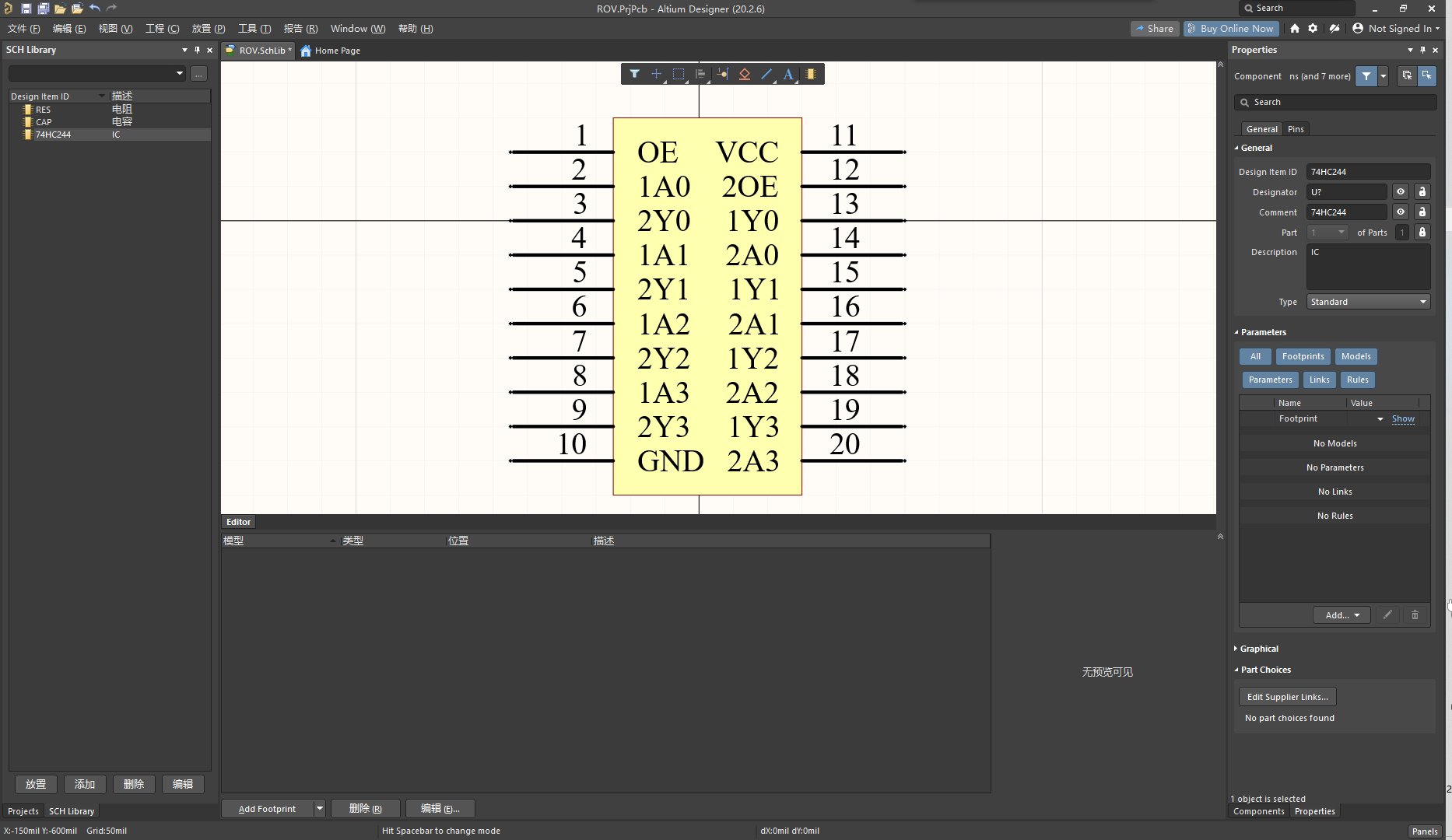

IC模型
现有元件模型调用
在画好的原理图工程中点击 设计-生成原理图库 ,可以直接将图中的元器件生成为元件模型。
原理图
放置元件

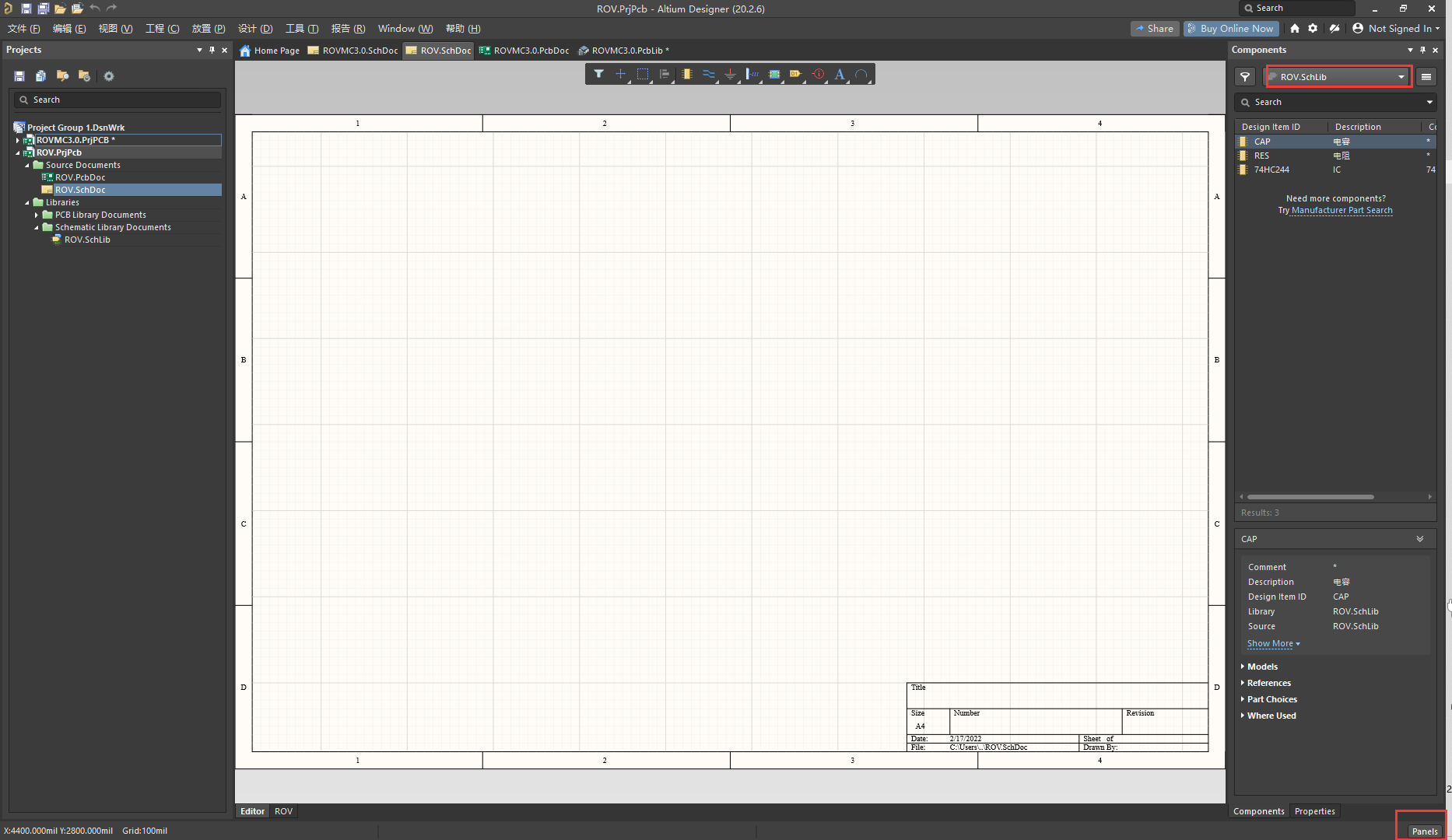

在原理图库中点击左下角的放置选项将元件模型放在原理图中。
- 在原理图绘制界面点击右下角panels,选中components,在选择自己的原理图库,拖拽元件模型到图中。
然后按照原理图绘制即可。
注意分割线不要使用 放置-线,而是 放置-绘图工具-线 ,前者具有电气属性,用于连接元件模型。
快捷键
- 按住 shift 再拖拽元件模型可以快速复制
- 选中需要的元件模型在按 A 可以弹出选项框
- 在 工具-标注-原理图标注 中可以将位号编号排序
- 在 工具-封装管理器 中可以改变元件的封装
- 在 工程-工程选项 中可以改变编译时的错误报告
右键工程名,点击 validate PCB project 可以编译原理图
PCB库
PCB封装
创建3D模型
在 放置-3D元件体重可以自行绘制元件的3D模型,或者调用现有的模型。
可以在https://www.iclib.com/下载现有的模型。PCB设计
推荐的快捷键
PCB布局
导入
在 .PcbDoc 界面点击 设计-Import Change from .PrjPcb
或者在 .SchDoc 界面点击 设计-Update PCB Document .PcbDoc报错unknown pin
没有封装
- 封装号管脚缺失
- 管脚号不匹配
板框评估
选中器件,然后 工具-器件摆放-在矩形区域排列(TOL)
板框稍大与摆成的矩形框
然后将边距改成整数大小模块化布局
在原理图中打开 工具-交叉选择模式
即可在选中原理图中模块的同时在PCB中选择相应的模块
然后将相应的模块分隔开,根据信号走向来进行排布。优化
主要是避免重叠,同时注意美观和使用方便(多用对齐)PCB布线
Class、规则
在 设计-类 中可以添加和查看类
在 设计-规则 中可以查看和修改相应的规则扇孔、铺铜
扇孔用于打孔占位和避免回流
电源线需要铺铜,短的信号线可以直接连上,长的需要打孔布线
将所有的连线连接,可以将信号线和电源线分别连线
尽量少打孔,注意美观
注意铺铜的时候不要留尖角
