1.RabbitMQ简介

1.1消息队列中间件简介

消息队列中间件是分布式系统中重要的组件，主要解决应用耦合，异步消息，流量
削锋等问题实现高性能，高可用，可伸缩和最终一致性[架构] 使用较多的消息队列有
ActiveMQ，RabbitMQ，ZeroMQ，Kafka，MetaMQ，RocketMQ
以下介绍消息队列在实际应用中常用的使用场景：异步处理，应用解耦，流量削锋和消
息通讯四个场景

1.2什么是RabbitMQ

RabbitMQ 是一个由 Erlang 语言开发的 AMQP 的开源实现。
AMQP ：Advanced Message Queue，高级消息队列协议。它是应用层协议的一个开放
标准，为面向消息的中间件设计，基于此协议的客户端与消息中间件可传递消息，并不
受产品、开发语言等条件的限制。
RabbitMQ 最初起源于金融系统，用于在分布式系统中存储转发消息，在易用性、扩展
性、高可用性等方面表现不俗。具体特点包括：

1.可靠性（Reliability）

RabbitMQ 使用一些机制来保证可靠性，如持久化、传输确认、发布确认。

2.灵活的路由（Flexible Routing）

在消息进入队列之前，通过 Exchange 来路由消息的。对于典型的路由功能，RabbitMQ
已经提供了一些内置的 Exchange 来实现。针对更复杂的路由功能，可以将多个
Exchange 绑定在一起，也通过插件机制实现自己的 Exchange 。

3.消息集群（Clustering）

多个 RabbitMQ 服务器可以组成一个集群，形成一个逻辑 Broker 。

4.高可用（Highly Available Queues）

队列可以在集群中的机器上进行镜像，使得在部分节点出问题的情况下队列仍然可用。

5.多种协议（Multi-protocol）

RabbitMQ 支持多种消息队列协议，比如 STOMP、MQTT 等等。

6.多语言客户端（Many Clients）

RabbitMQ 几乎支持所有常用语言，比如 Java、.NET、Ruby 等等。

7.管理界面（Management UI）

RabbitMQ 提供了一个易用的用户界面，使得用户可以监控和管理消息 Broker 的许多方
面。

8.跟踪机制（Tracing）

如果消息异常，RabbitMQ 提供了消息跟踪机制，使用者可以找出发生了什么。

9.插件机制（Plugin System）

RabbitMQ 提供了许多插件，来从多方面进行扩展，也可以编写自己的插件。

1.3架构图与主要概念

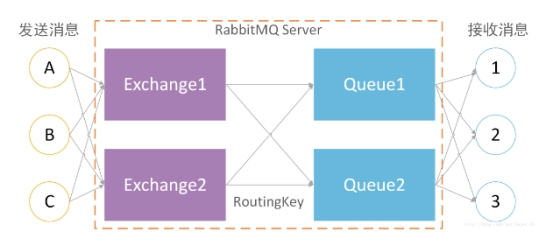

1.3.1架构图


1.3.2主要概念

RabbitMQ Server： 也叫broker server，它是一种传输服务。 他的角色就是维护一条
从Producer到Consumer的路线，保证数据能够按照指定的方式进行传输。
Producer： 消息生产者，如图A、B、C，数据的发送方。消息生产者连接RabbitMQ服
务器然后将消息投递到Exchange。
Consumer：消息消费者，如图1、2、3，数据的接收方。消息消费者订阅队列，
RabbitMQ将Queue中的消息发送到消息消费者。
Exchange：生产者将消息发送到Exchange（交换器），由Exchange将消息路由到一个
或多个Queue中（或者丢弃）。Exchange并不存储消息。RabbitMQ中的Exchange有
direct、fanout、topic、headers四种类型，每种类型对应不同的路由规则。
Queue：（队列）是RabbitMQ的内部对象，用于存储消息。消息消费者就是通过订阅
队列来获取消息的，RabbitMQ中的消息都只能存储在Queue中，生产者生产消息并最终
投递到Queue中，消费者可以从Queue中获取消息并消费。多个消费者可以订阅同一个
Queue，这时Queue中的消息会被平均分摊给多个消费者进行处理，而不是每个消费者
都收到所有的消息并处理。
RoutingKey：生产者在将消息发送给Exchange的时候，一般会指定一个routing key，
来指定这个消息的路由规则，而这个routing key需要与Exchange Type及binding key联
合使用才能最终生效。在Exchange Type与binding key固定的情况下（在正常使用时一
般这些内容都是固定配置好的），我们的生产者就可以在发送消息给Exchange时，通过
指定routing key来决定消息流向哪里。RabbitMQ为routing key设定的长度限制为255
bytes。
Connection： （连接）：Producer和Consumer都是通过TCP连接到RabbitMQ Server
的。以后我们可以看到，程序的起始处就是建立这个TCP连接。
Channels： （信道）：它建立在上述的TCP连接中。数据流动都是在Channel中进行
的。也就是说，一般情况是程序起始建立TCP连接，第二步就是建立这个Channel。
VirtualHost：权限控制的基本单位，一个VirtualHost里面有若干Exchange和
MessageQueue，以及指定被哪些user使用

2.RabbitMQ使用

2.1 RabbitMQ安装与启动

2.1.1 windows环境下的安装

（1）下载并安装 Eralng
配套软件中已提供otp_win64_20.2.exe （以管理员身份运行安装）
（2）下载并安装rabbitmq
配套软件中已提供rabbitmq-server-3.7.4.exe。双击安装，注意不要安装在包含中文和
空格的目录下！安装后window服务中就存在rabbitMQ了，并且是启动状态。
（3）安装管理界面（插件）
进入rabbitMQ安装目录的sbin目录，输入命令

  1. rabbitmq‐plugins enable rabbitmq_management

（4）重新启动服务
（5）打开浏览器，地址栏输入http://127.0.0.1:15672 ,即可看到管理界面的登陆页
输入用户名和密码，都为guest 进入主界面：
最上侧的导航以此是：概览、连接、信道、交换器、队列、用户管理

2.1.2 docker环境下的安装

（1）下载镜像：

docker pull rabbitmq:management

（2）创建容器，rabbitmq需要有映射以下端口: 5671 5672 4369 15671 15672
25672

  • 15672 (if management plugin is enabled)
  • 15671 management监听端口
  • 5672, 5671 (AMQP 0-9-1 without and with TLS)
  • 4369 (epmd) epmd 代表 Erlang 端口映射守护进程
  • 25672 (Erlang distribution)
    docker run ‐di ‐‐name=tensquare_rabbitmq ‐p 5671:5617 ‐p 5672:5672 ‐p
4369:4369 ‐p 15671:15671 ‐p 15672:15672 ‐p 25672:25672 rabbitmq:management
    浏览器访问 http://192.168.184.134:15672/#/

    2.2 直接模式（Direct）

    2.2.1 什么是Direct模式

    我们需要将消息发给唯一一个节点时使用这种模式，这是最简单的一种形式。
    任何发送到Direct Exchange的消息都会被转发到RouteKey中指定的Queue。
    1.一般情况可以使用rabbitMQ自带的Exchange：””(该Exchange的名字为空字符串，下
    文称其为default Exchange)。
    2.这种模式下不需要将Exchange进行任何绑定(binding)操作
    3.消息传递时需要一个“RouteKey”，可以简单的理解为要发送到的队列名字。
    4.如果vhost中不存在RouteKey中指定的队列名，则该消息会被抛弃。

    2.2.2 创建队列

    做下面的例子前，我们先建立一个叫 mqTest 的队列。
    Durability：是否做持久化 Durable（持久） transient（临时）
    Auto delete : 是否自动删除

    2.2.3 代码实现-消息生产者

    （1）创建工程rabbitmq_demo，引入amqp起步依赖 ，pom.xml如下： ```xml
    org.springframework.boot
    spring‐boot‐starter‐parent
    2.0.1.RELEASE



    UTF‐ 8

UTF‐ 8

1.8

org.springframework.boot

spring‐boot‐starter‐amqp

org.springframework.boot

spring‐boot‐starter‐test

test

（2）编写配置文件application.yml
```xml
spring:
  rabbitmq:
    host: 192.168.108.140

（3）编写启动类

/**
 * @author: Luck-zb
 * description：rabbitMq启动主程序
 * Date：2021/1/27 - 13:02
 */
@SpringBootApplication
public class RabbitMqApplication {

    public static void main(String[] args) {
        SpringApplication.run(RabbitMqApplication.class, args);
    }
}

（4）编写测试类
如下图：直接模式，需要指定routingKey,相当于队列名


@RunWith(SpringRunner.class)
@SpringBootTest(classes = RabbitMqApplication.class)
public class RabbitMqTest {

    @Autowired
    private RabbitTemplate rabbitTemplate;

    /**
     * 直接模式测试 -- 练习
     */
    @Test
    public void testSend() {

        rabbitTemplate.convertAndSend("mqTest",
                "直接模式测试 -- 练习");
    }

}

2.2.4 代码实现-消息消费者

（1）编写消息消费者类 （就是一个rabbit监听）

/**
 * @author: Luck-zb
 * description：RabbitMq生产者 -- 监听器
 * Date：2021/1/27 - 13:40
 */
@Component
@RabbitListener(queues = "mqTest")
public class ConsumerListenerOne {

    private static Logger logger = LoggerFactory.getLogger(ConsumerListenerOne.class);

    # 改方法为自定义方法，生产发的是什么类型的消息，方法参数就可接收什么类型的参数
    @RabbitHandler
    public void showMessage(String message) {
        if (logger.isInfoEnabled()) {
            logger.info("mqTest直接模式收到消息：{}",message);
        }
    }

}

（2）运行启动类，可以在控制台看到刚才发送的消息
开启多个消费者工程，测试运行消息生产者工程，会发现只有一个消费者工程可以接收
到消息。
如何在IDEA中多次启动同一个程序呢？
（1）选择IDEA右上角的类名称按钮
（2）选择Edit Configurations
（3）在弹出窗口中取消单例模式 ，点击OK
（4）每次运行前修改application.yml，指定不同的端口

server:
  port: 9202

运行后在控制台可以看到多个窗口

2.3 分列模式（Fanout）

2.3.1 什么是分列（Fanout）模式

当我们需要将消息一次发给多个队列时，需要使用这种模式。如下图：
任何发送到Fanout Exchange的消息都会被转发到与该Exchange绑定(Binding)的所有
Queue上。
1.可以理解为路由表的模式
2.这种模式不需要RouteKey
3.这种模式需要提前将Exchange与Queue进行绑定，一个Exchange可以绑定多个
Queue，一个Queue可以同多个Exchange进行绑定。
4.如果接受到消息的Exchange没有与任何Queue绑定，则消息会被抛弃。

2.3.2 交换器绑定队列

（1）在queue中添加队列itheima 和kudingyu
（2）新建交换器chuanzhi
（3）将itcast 和itheima两个队列绑定到交换器chuanzhi

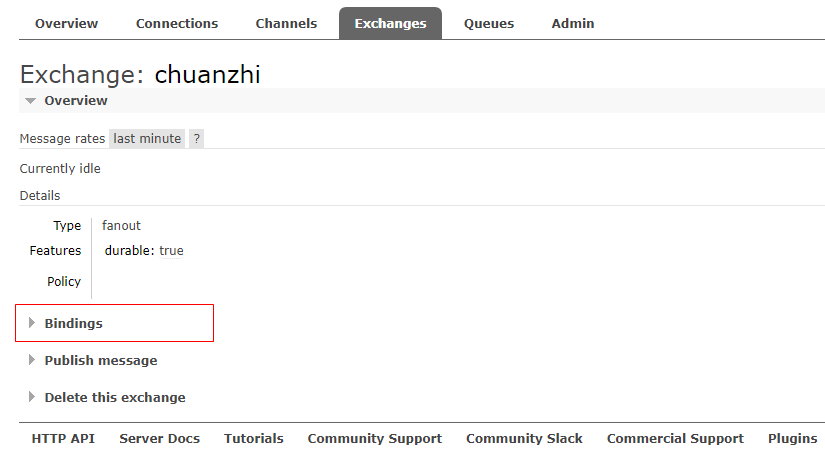

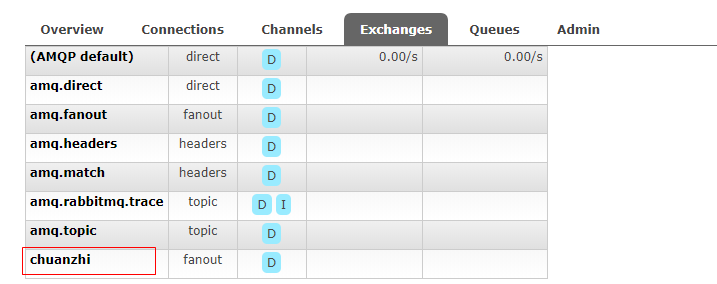

点击chuanzhi进入交换器管理界面
点击Bindings添加绑定 itheima和kudingyu
绑定后效果如下：

2.3.3 代码实现-消息生产者

如下图，分裂模式，不需要指定routingKey，但是需要指定exchange,交换机名，交换机绑定了队列


/**
     * 分裂模式测试 -- 练习
     */
    @Test
    public void testFanOut() {
        rabbitTemplate.convertAndSend("FanoutEx", "", "rabbitMq分裂模式练习。。。。");
    }

2.3.4 代码实现-消息消费者

创建消息监听类，用于监听itheima的消息

@Component
@RabbitListener(queues="itheima" )
public class Customer2 {
    @RabbitHandler
    public void showMessage(String message){
        System.out.println("itheima接收到消息："+message);
    }
}

创建消息监听类，用于监听kudingyu的消息

@Component
@RabbitListener(queues="kudingyu" )
public class Customer3 {
    @RabbitHandler
    public void showMessage(String message){
        System.out.println("kudingyu接收到消息："+message);
    }
}

2.3.5 测试

启动消费者工程，发送消息测试

2.4 主题模式（Topic）

2.4.1 什么是主题模式

任何发送到Topic Exchange的消息都会被转发到所有关联RouteKey中指定话题的Queue
上
如上图所示
此类交换器使得来自不同的源头的消息可以到达一个对列，其实说的更明白一点就是模
糊匹配的意思，例如：上图中红色对列的routekey为usa.#，#代表匹配任意字符，但是
要想消息能到达此对列，usa.必须匹配后面的#号可以随意。图中usa.news
usa.weather,都能找到红色队列，符号 # 匹配一个或多个词，符号 匹配不多不少一个
词。因此 usa.# 能够匹配到 usa.news.XXX ，但是 usa. 只会匹配到 usa.XXX 。
注：
交换器说到底是一个名称与队列绑定的列表。当消息发布到交换器时，实际上是由你所
连接的信道，将消息路由键同交换器上绑定的列表进行比较，最后路由消息。
任何发送到Topic Exchange的消息都会被转发到所有关心RouteKey中指定话题的
Queue上
1.这种模式较为复杂，简单来说，就是每个队列都有其关心的主题，所有的消息都带有一
个“标题”(RouteKey)，Exchange会将消息转发到所有关注主题能与RouteKey模糊匹配的
队列。
2.这种模式需要RouteKey，也许要提前绑定Exchange与Queue。
3.在进行绑定时，要提供一个该队列关心的主题，如“#.log.#”表示该队列关心所有涉及
log的消息(一个RouteKey为”MQ.log.error”的消息会被转发到该队列)。
4.“#”表示0个或若干个关键字，“”表示一个关键字。如“log.”能与“log.warn”匹配，无法
与“log.warn.timeout”匹配；但是“log.#”能与上述两者匹配。
5.同样，如果Exchange没有发现能够与RouteKey匹配的Queue，则会抛弃此消息

2.4.2 创建队列与绑定

（1）新建一个交换器 ，类型选择topic
（2）点击新建的交换器topictest

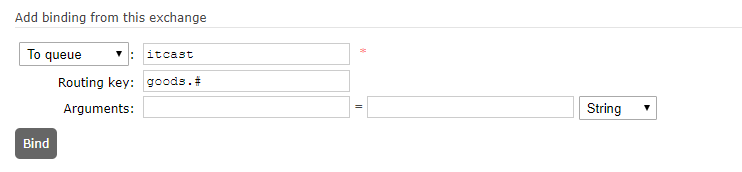

添加匹配规则，添加后列表如下：

2.4.3 代码实现

如下图：可以看到主题模式，exchange交换机，routingKey都要指定
编写测试类方法：

@Test
    public void testSendTopic1(){
        rabbitTemplate.convertAndSend("topictest","goods.aaa","主题模式");
    }

输出结果：itcast接收到消息：主题模式

@Test
    public void testSendTopic2(){

rabbitTemplate.convertAndSend("topictest","article.content.log","主题模
式");
    }

输出结果：itheima接收到消息：主题模式

@Test
    public void testSendTopic3(){
        rabbitTemplate.convertAndSend("topictest","goods.log","主题模式");
    }

输出结果：
itheima接收到消息：主题模式
itcast接收到消息：主题模式
kudingyu接收到消息：主题模式
