简介

WiFi板是Arduino接口的WiFi通信扩展板，基于庆科EMW3080 设计，基于AT指令工作。对外提供标准 Arduino 接口，以便在快速为传统设备主控 MCU 添加无线 WiFi通信的同时，支持基于Arduino 接口的外设调试功能。接上电源、串口即可使用。用户只需要注重上层应用，可以最快的速度开发自己的应用的产品。
无线模快 EMW3080 中内置 AT 固件，可实现快速，安全地直连各种云服务平台，目前支持的云平台包括：阿里云 Alink，SDS，庆科云 Fog，及国美 Gome 云。
*注：AIoT KIT 全栈版开发套件默认搭配三种通信模块，分别是：GPRS、NB-IoT、WiFi。

AIoT-KIT_WiFi - 图1

技术规格

  • 低电压供电： 1.8V~3.6V
  • Wi-Fi标准：802.11b/g/n
  • 工作频率：2.412~2.472GHz
  • 传输速率：20MHz 带宽时，最大物理传输速率达到 72.2Mbps， 40MHz带宽时，最大物理传输速率达到 150Mbps
  • Arduino 标准接口
  • 用户 UART 串口
  • 固件烧录口
  • 按键：

– Rrest 复位
– Easylink 配网

  • 通过AT指令控制
  • 尺寸：54*56mm

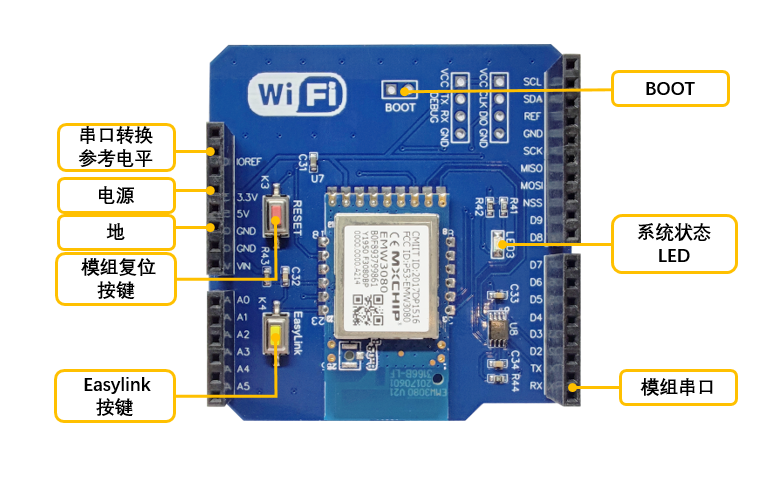

    接口说明

    AIoT-KIT_WiFi - 图2
    注意事项：
    **
  1. 串口转换参考电平(IOREF)：模组的串口电平是3.3V，而我们常用的主控制器例如arduino的串口电平是5V，所以需要电平转换才能进行通信，模块内置了电平转换芯片，在与主控制器串口通信时除了连接串口外，还需要需要将主控制器的参考电平连接到IOREF即可使用。


安装示例图


AIoT-KIT_WiFi - 图3
