简介

DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点

产品参数

• 供电电压：3.3V
• 接口类型：数字
• 温度范围：0-50℃ 误差±2℃

• 湿度范围：20-90%RH 误差±5%RH

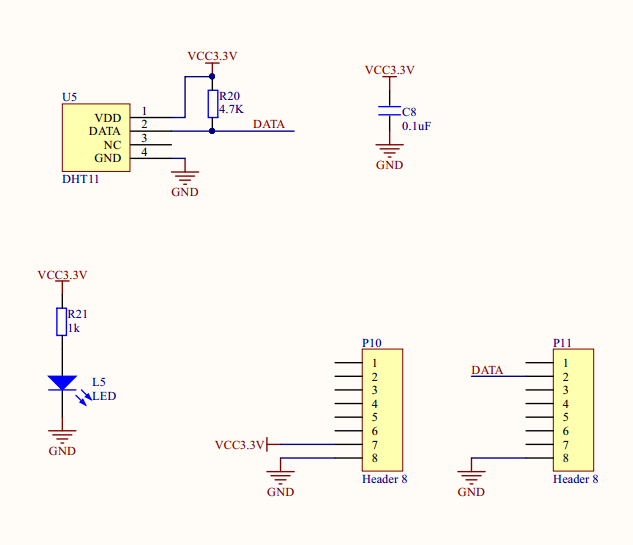

  硬件原理图




  接口说明

  Temp & Humi click子板，集成DHT11传感器，采用Mikro bus（2x8排针，间距2.54mm）接口与底板或者其他控制器开发板连接。


  子板接口使用的IO信号说明如下表：

Notes	Pin					Pin	Notes
	NC	1	AN	PWM	16	NC
	NC	2	RST	INT	15	DATA	数据
	NC	3	CS	RX	14	NC
	NC	4	SCK	TX	13	NC
	NC	5	MISO	SCL	12	NC
	NC	6	MOSI	SDA	11	NC
供电电源	3.3V	7	3.3V	5V	10	NC
电源地	GND	8	GND	GND	9	GND	电源地

▲若配套使用的控制器开发板没有预留Mikro bus接口，也可以直接通过杜邦线等，将传感器子板与控制器开发板相关信号线连接后使用。

芯片-Datasheet

DHT11.PDF
