简介

继电器的输出状态都由一个发光二极管表示，方便实际使用。
Relay click就是采用大电流优质继电器，提供2路继电器控制，最高可以接220V/5A的交流设备或30V/5A的直流设备，因此能够用来控制电灯、电机等设备。

产品参数

• 电源需求：5V
• 控制信号：数字信号
• 额定通过电流： 10A
• 最大切换电压: 250VAC 30VDC
• 额定负载: 10A 250VAC/24VDC
• 最大的切换功率： AC250VA DC210W

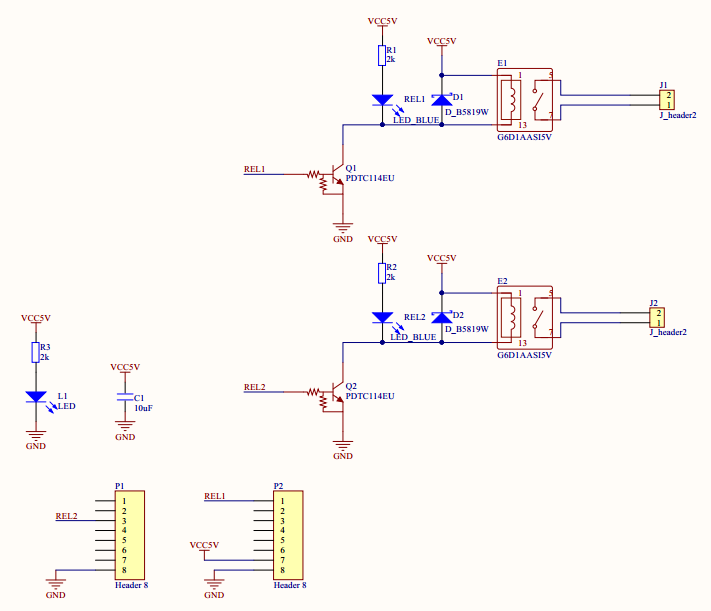

  硬件原理图



  接口说明

  Relay click子板，采用Mikro bus（2x8排针，间距2.54mm）接口与底板或者其他控制器开发板连接。



  子板接口使用的IO信号说明如下表：

Notes	Pin					Pin	Notes
	NC	1	AN	PWM	16	REL1	RL1
	NC	2	RST	INT	15	NC
RL2	REL2	3	CS	RX	14	NC
	NC	4	SCK	TX	13	NC
	NC	5	MISO	SCL	12	NC
	NC	6	MOSI	SDA	11	NC
	NC	7	3.3V	5V	10	5.5V	供电电源
电源地	GND	8	GND	GND	9	GND	电源地

▲若配套使用的控制器开发板没有预留Mikro bus接口，也可以直接通过杜邦线等，将传感器子板与控制器开发板相关信号线连接后使用。
