简介

LPG是一个简单使用的液化石油气（LPG）传感器。它可用于消费和工业应用中的气体泄漏检测设备，该传感器适用于检测LPG，异丁烷，丙烷，LNG。避免酒精，烹饪烟雾和香烟烟雾的噪音。灵敏度可以通过电位器来调节。

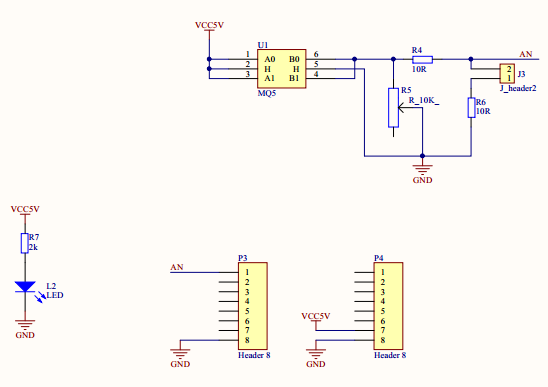

硬件原理图

可燃气体检测传感器 - 图2

LPG click子板，采用了Mikro bus（2x8排针，间距2.54mm）接口与底板或者其他控制器开发板连接。

可燃气体检测传感器 - 图3
子板接口使用的IO信号说明如下表：

Notes	Pin					Pin	Notes
信号输出	AN	1	AN	PWM	16	NC
	NC	2	RST	INT	15	NC
	NC	3	CS	RX	14	NC
	NC	4	SCK	TX	13	NC
	NC	5	MISO	SCL	12	NC
	NC	6	MOSI	SDA	11	NC
供电电源	3.3V	7	3.3V	5V	10	5.5V
电源地	GND	8	GND	GND	9	GND	电源地

▲若配套使用的控制器开发板没有预留Mikro bus接口，也可以直接通过杜邦线等，将传感器子板与控制器开发板相关信号线连接后使用。
