简介

天气检测传感器采用BME280芯片，是一款能检测温度、湿度、气压，三位一体的传感器。湿度传感器的响应时间仅为1秒，准确度可达±3%RH。压力传感器的灵敏度误差为±0.25%，相当于400 m高度变化时的1m。湿度传感器和压力传感器可以相互独立工作。最后，温度传感器具有高分辨率(当启用IIR滤波器时高达20位)和低噪声。该芯片有三种工作模式：睡眠模式、强制模式和正常模式。

• 高精度
• 小尺寸，方便安装
• 低功耗
• 多功能
• 稳定性强

产品参数

• 工作电压：3.3V
• 工作温度：-40℃~+85℃
• 温度检测范围：-40℃~+85℃，分辨率0.1℃，误差±0.5℃
• 湿度检测范围：0~100%RH，分辨率0.1%RH，误差±2%RH

• 压力检测范围：300~1100hPa

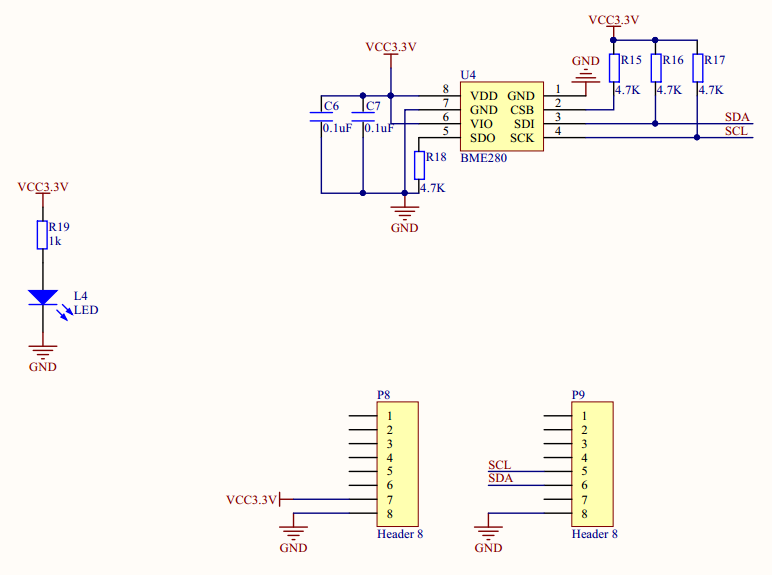

  硬件原理图




接口说明

WEATHER click子板，集成BME280传感器，采用Mikro bus（2x8排针，间距2.54mm）接口与底板或者其他控制器开发板连接。

子板接口使用的IO信号说明如下表：

Notes	Pin					Pin	Notes
	NC	1	AN	PWM	16	NC
	NC	2	RST	INT	15	NC
	NC	3	CS	RX	14	NC
	NC	4	SCK	TX	13	NC
	NC	5	MISO	SCL	12	SCL	I2C 时钟
	NC	6	MOSI	SDA	11	SDA	I2C 数据
供电电源	3.3V	7	3.3V	5V	10	NC
电源地	GND	8	GND	GND	9	GND	电源地

▲ 若配套使用的控制器开发板没有预留Mikro bus接口，也可以直接通过杜邦线等，将传感器子板与控制器开发板相关信号线连接后使用。

芯片-Datasheet

BME280.PDF
