简介
蓝牙通信板是一款基于TB-03F模组设计的一款开发板，这是一款高性能、低功耗的蓝牙模组。集成了丰富的资料，包括 AT 指令、SDK 二次开发，支持蓝牙 mesh 组网，以及安卓/IOS APP 控制以及微信小程序控制，还支持天猫精灵语音直连控制，多个开发板互联，可用于 Mesh 组网调试。板载两个LED接在模组的PWM接口上，支持亮暗调节，还拥有CH340C芯片，可以用来模组固件升级和快速开发调试。
技术参数
- 供电电压：DC 5V；USB 5V
- 无线标准：蓝牙5.0，支持Mesh
- 频率范围：2400~2483.5MHz
- 接口类型：标准 micro USB + 2.54mm 间距排针
- 自带两个LED灯
- 自带复位按键和 1 个用户自定义按键
- 支持天猫精灵语音直连控制
- 支持安卓/IOS APP 控制以及微信小程序控制
- 大小：36.2*40.6mm
接口说明
| 名称 | 功能描述 |
|---|---|
| 复位按键 | 模组复位控制按键 |
| RESET | 模组复位控制引脚 |
| 自定义LED | 用户自定义LED |
| USB接口 | 供电，固件升级，数据传输 |
| 电源 | 5V输入 |
| GND | 电源地 |
| TX | 模组串口发送 |
| RX | 模组串口接收 |
| USER按键 | 用户自定义按键 |

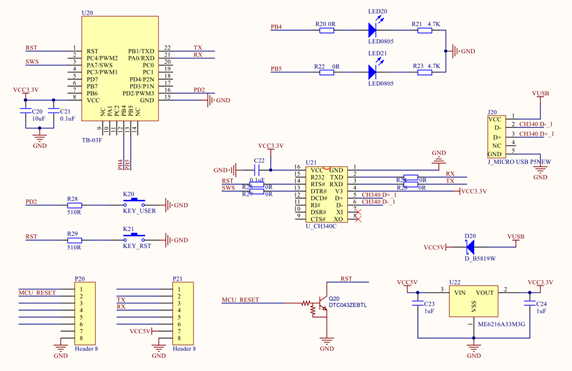

原理图
固件切换
模组有三个固件版本分别为mesh固件、天猫精灵固件和基础AT固件，如果需要使用哪个功能，要烧录对应的固件到模组（默认固件为基础AT固件），下面是固件烧录流程。
- 用USB线连接蓝牙通信板和电脑，并打开固件烧录软件，如图所示：
- 点击刷新串口找到对应的串口，然后点击固件文件选择按钮（三个点的按钮），选择对应的固件。
- 点击烧录固件，下方有进度条提示烧录进度，等待一会，烧录就会完成，烧录成功后，如图所示：
