简介

NB-IoT是指基于蜂窝的窄带物联网（Narrow Band－Internet of Things）技术。它是IoT领域的一个新兴技术分支，支持低功耗设备在广域网的蜂窝数据连接，也称作低功耗广域网（LPWAN）。NB-IoT工作于授权频谱下，带宽大约只消耗180KHz，可以直接部署在GSM、UMTS、LTE网络。
NB-IoT是Arduino接口的NB-IoT通信扩展板，基于移远 BC26 设计，包含了天线射频、电源、SIM 卡座、ESD 防护、电平转换等电路，接上电源、串口即可使用。用户只需要注重上层应用，可以最快的速度开发自己的基于 NB 应用的产品。
*注：AIoT KIT 全栈版开发套件默认搭配三种通信模块，分别是：GPRS、NB-IoT、WiFi。

技术规格

• 低电压供电： 2.1V~3.63V
• 四频段B1/B3/B5/B8
• 数据传输速率：下行： 25.5kbps ；上行： 16.7kbps

• 支持低功耗模式：

  3.5μA @PSM<br />      0.29mA @空闲模式（eDRX=81.92s）<br />      0.43mA @空闲模式（DRX=2.56s）<br />      110mA @LTE Cat NB1, 23dBm

• LED指示灯显示网络状态

• 通过AT指令控制
• 尺寸：54*56mm

  接口说明


  注意事项：

1. 模组开机模式选择：模组支持两种开机模式，一种是上电自动开机，一种是上电后拉低 PWRKEY 引脚至少 500ms 使其开机，如果需要上电自动开机，需要将跳冒插在PWR ON位置，PWRKEY控制开机需要将跳冒插在IO CTRL位置。
2. 串口转换参考电平(IOREF)：模组的串口电平是1.8V，而我们常用的主控制器例如STM32的串口电平是3.3V，所以需要电平转换才能进行通信，模块内置了电平转换芯片，在与主控制器串口通信时除了连接串口外，还需要需要将主控制器的参考电平连接到IOREF即可使用。

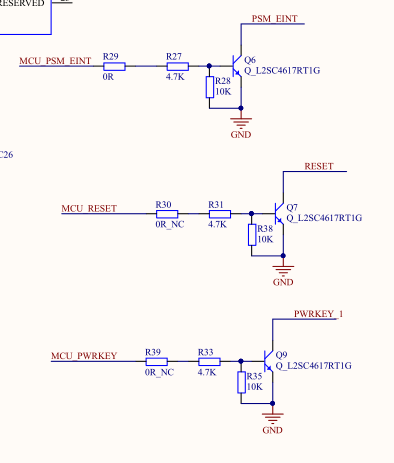

3. 模组复位、PSM唤醒引脚和PWRKEY都用三极管做了反向处理，使用时需注意，如图所示：

4.安装示意图
