简介

空气质量传感器采用CCS811芯片，能够测量eCO2(equivalent CO2)和TVOC(Total Volatile Organic Compounds)浓度。可用于空气测量应用，例如：空气质量检测、空气净化器等。Air quality click 使用AMS独有的微热板技术，相比传统的气体传感器，功耗更低、预热时间更短、体积更小。内部集成ADC和MCU，可以对数据进行采集、计算，并且通过IIC返回数据。

• 热时间短、功耗低
• 集成MCU
• 可编程基线
• IAQ阈值警报

产品参数

• 供电电压：3.3V~5.5 V
• 预热时间：<15s
• IIC地址：0x5A(默认)/0X5B
• 工作温度范围：-40℃~85℃
• 工作湿度范围：10%RH~95%RH
• eCO2测量范围：400ppm~8000ppm

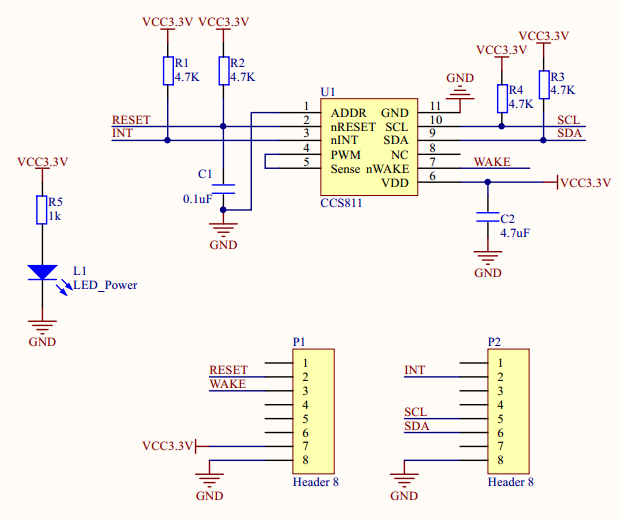

  硬件原理图



  接口说明

  Air quality click子板，集成CCS811传感器，采用Mikro bus（2x8排针，间距2.54mm）接口与底板或者其他控制器开发板连接。


  子板接口使用的IO信号说明如下表：

Notes	Pin					Pin	Notes
	NC	1	AN	PWM	16	NC
复位信号	RESET	2	RST	INT	15	INT	中断信号
唤醒信号	WAKE	3	CS	RX	14	NC
	NC	4	SCK	TX	13	NC
	NC	5	MISO	SCL	12	SCL	I2C 时钟
	NC	6	MOSI	SDA	11	SDA	I2C 数据
供电电源	3.3V	7	3.3V	5V	10	NC
电源地	GND	8	GND	GND	9	GND	电源地

▲ 若配套使用的控制器开发板没有预留Mikro bus接口，也可以直接通过杜邦线等，将传感器子板与控制器开发板相关信号线连接后使用。

芯片-Datasheet

CCS811B-JOPD500.PDF
