  • 父类和子类也是双向链表结构
  • 自动释放器绑定在线程上
  • 一个自动释放池 一个哨兵对象

  • llvm中以alloc copy new mutablecopy命名的不会加入到自动释放池中，不受自动释放池的影响

    初探

  • 我们建一个工程，main.m，通过xcrun或者clang编译为main.cpp文件 ```objectivec

    import

int main(int argc, const char * argv[]) {

  1. @autoreleasepool {
  2.     // insert code here...      开始压栈 ----------------------------
  3.     NSLog(@"Hello, World!");
  4. }                                作用域结束，开始出栈-------------------
  5. return 0;

}

  2. - 在编译后的.cpp文件中，该函数被编译为了如下代码
  3.    - @autoreleasepool编译完，首先做了注释，然后多了__AtAutoreleasePool __autoreleasepool
  4.    - 接着在.cpp查看__AtAutoreleasePool，是结构体，包含了构造函数和析构函数
  5.    - **__AtAutoreleasePool __autoreleasepool 调用等于构造函数，出了作用域后调用其析构函数**
  6.       - 因而在@autoreleasepool 作用域内，将对象进行压栈操作，操作作用域进行自动释放池的析构操作
  7. ```objectivec
  8. #pragma clang assume_nonnull end
  10. int main(int argc, const char * argv[]) {
  12.     /* @autoreleasepool */ { __AtAutoreleasePool __autoreleasepool;
  14.         NSLog((NSString *)&__NSConstantStringImpl__var_folders_62_xk0q0gh50qsgfk5m4r5ynbb80000gn_T_main_9ae6df_mi_0);
  15.     }
  16.     return 0;
  17. }
  1. struct __AtAutoreleasePool {
  2.   __AtAutoreleasePool() {atautoreleasepoolobj = objc_autoreleasePoolPush();}
  3.   ~__AtAutoreleasePool() {objc_autoreleasePoolPop(atautoreleasepoolobj);}
  4.   void * atautoreleasepoolobj;
  5. };
  • 断点调试，通过汇编查看，其调用了libobjc库的objc_autoreleasePoolPush和objc_autoreleasepoolPop


结构

  • libobjc库中，搜寻objc_autoreleasePoolPush，其调用了AutoreleasePoolPage::push()

    1. void *
    2. objc_autoreleasePoolPush(void)
    3. {
    4.   return AutoreleasePoolPage::push();
    5. }

    AutoreleasePoolPageData

  • AutoreleasePoolPage继承于AutoreleasePoolPageData

    • AutoreleasePoolPageData是一个结构体，其中定义了最大链表数量16，存储的对象指针最多个数2^16 - 1, 另包含了以下成员变量
      • magic_t const magic (16字节：其内部static 静态变量不占内存) -> 用来校验AutoreleasePoolPage的完整性
      • __unsafe_unretained id *next （8字节） -> 指向最新添加的 autoreleased 对象的下一个位置，初始化时指向

begin()

  1.   - pthread_t const thread （8字节） -> 指向当前线程
  2.   - AutoreleasePoolPage * const parent （8字节）-> 指向父结点，第一个结点的 parent 值为 nil
  3.   - AutoreleasePoolPage *child （8字节）-> 指向子结点，最后一个结点的 child 值为 nil
  4.   - uint32_t const depth （4字节） -> 代表深度，从 0 开始，往后递增 1
  5.   - uint32_t hiwat （4字节）-> 代表 high water mark 最大入栈数量标记
  1. struct AutoreleasePoolPageData
  2. {
  3. #if SUPPORT_AUTORELEASEPOOL_DEDUP_PTRS
  4.     struct AutoreleasePoolEntry {
  5.         uintptr_t ptr: 48;
  6.         uintptr_t count: 16;
  8.         static const uintptr_t maxCount = 65535; // 2^16 - 1
  9.     };
  10.     static_assert((AutoreleasePoolEntry){ .ptr = MACH_VM_MAX_ADDRESS }.ptr == MACH_VM_MAX_ADDRESS, "MACH_VM_MAX_ADDRESS doesn't fit into AutoreleasePoolEntry::ptr!");
  11. #endif
  13.     magic_t const magic;
  14.     __unsafe_unretained id *next;
  15.     pthread_t const thread;
  16.     AutoreleasePoolPage * const parent;
  17.     AutoreleasePoolPage *child;
  18.     uint32_t const depth;
  19.     uint32_t hiwat;
  21.     AutoreleasePoolPageData(__unsafe_unretained id* _next, pthread_t _thread, AutoreleasePoolPage* _parent, uint32_t _depth, uint32_t _hiwat)
  22.         : magic(), next(_next), thread(_thread),
  23.           parent(_parent), child(nil),
  24.           depth(_depth), hiwat(_hiwat)
  25.     {
  26.     }
  27. };

AutoreleasePoolPage

  • AutoreleasePoolPage的结构
    • 一个线程的自动释放池是一个栈帧结构，自动释放池绑定在线程上
    • 自动释放池管理的是对象，哨兵是自动释放池的边界
    • 聚焦（正在操作）的页面是hot pool，其它页面称为code pool
    • 自动释放池是一个双向链表，类的加载过程中（父类-子类）也是一个双向链表结构


  • AutoreleasePoolPage的构造函数调用

    1. AutoreleasePoolPage(AutoreleasePoolPage *newParent) :
    3.   ....
    4.       AutoreleasePoolPageData(begin(),
    5.                               objc_thread_self(),
    6.                               newParent,
    7.                               newParent ? 1+newParent->depth : 0,
    8.                               newParent ? newParent->hiwat : 0)
    9.   {
    10.       if (objc::PageCountWarning != -1) {
    11.           checkTooMuchAutorelease();
    12.       }
    14.       if (parent) {
    15.           parent->check();
    16.           ASSERT(!parent->child);
    17.           parent->unprotect();
    18.           parent->child = this;
    19.           parent->protect();
    20.       }
    21.       protect();
    22.   }
    23.   ....
    24. }

    begin

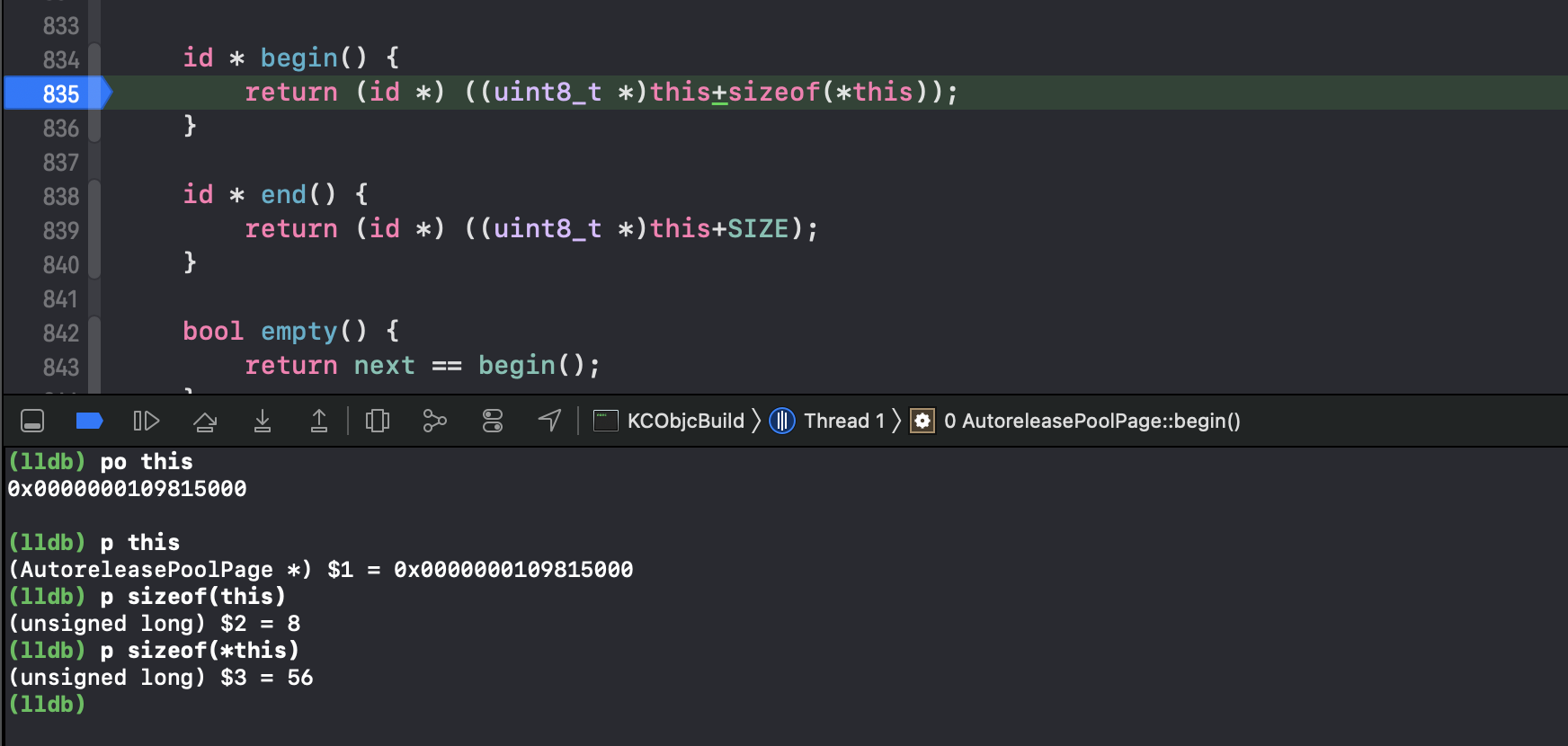

  • AutoreleasePoolPage调用的begin()函数，断点调试，大小为56，即上述AutoreleasePoolPageData结构体成员变量所占内存之和

  • 自动释放池分页原因
    • 页面操作是一个不断压栈、出栈的流程，对内存操作非常频繁，如果只有一个页面。所有对象都在一起，加锁、解锁效率低下
    • 管理方便，当只有一个页面，某一处发生问题，那么全部页面将出现错误，分页则保证了稳定性
    • 操作系统也是有内存分页，当只有一页，占用内存空间大，需要很长的连续的一段内存，分页后可以不连续，利用率、效率高
  • 新插入objc应该从56位置开始，每个页面都包含成员变量，具体流程为
    1. 先插入哨兵对象，再插入需要释放的objc指针
    2. 当页面满了时，开辟新的页面，同时设置hot pool


objc_thread_self

  • 获取当前线程，为tls，线程局部存储

    1. __attribute__((const))
    2. static inline pthread_t objc_thread_self()
    3. {
    4.   return (pthread_t)tls_get_direct(_PTHREAD_TSD_SLOT_PTHREAD_SELF);
    5. }

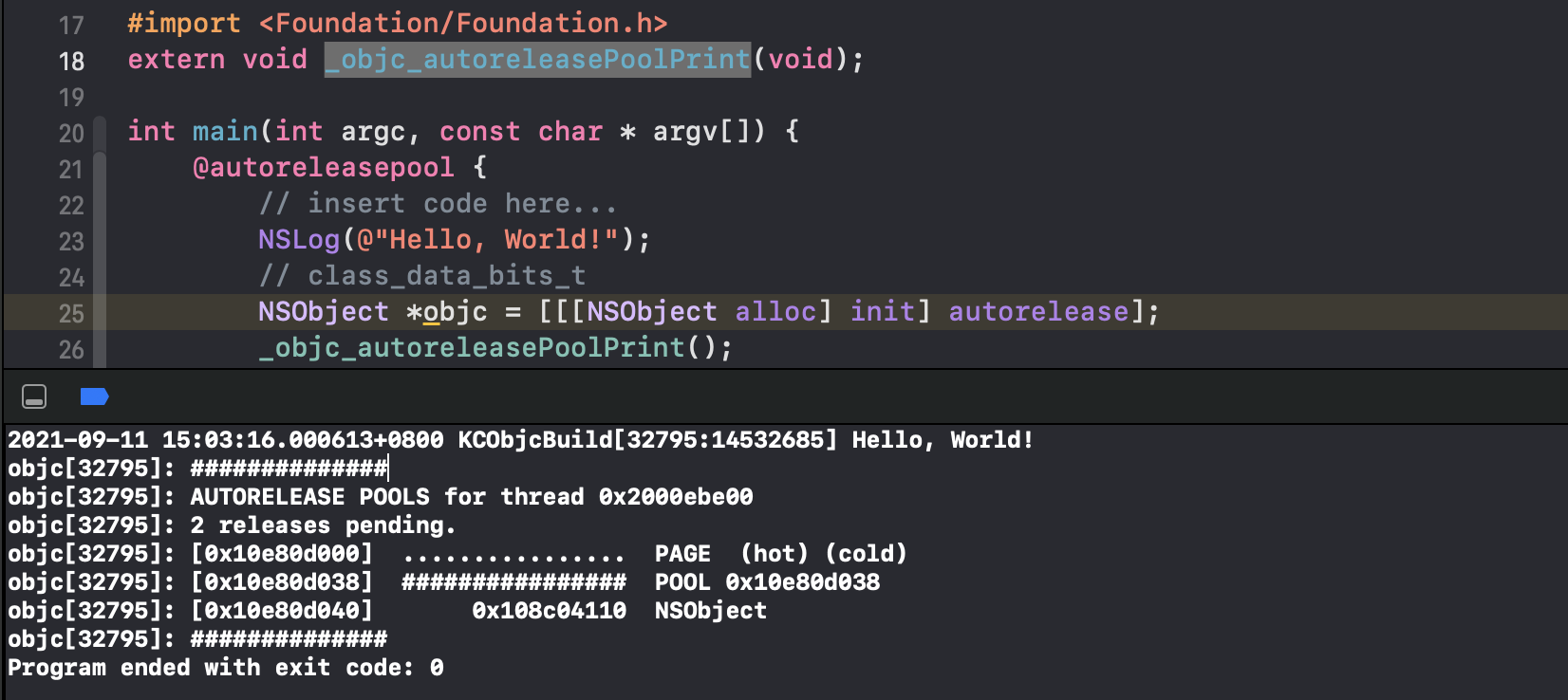

  • 初始化NSObject，然后在buildSettings关闭引用计数Objective-C Automatic Reference Counting， objc调用autorelease方法，extern _objc_autoreleasePoolPrint方法

    • 2 releases pending。包含了两个对象，哨兵对象（0x10e80d038） + objc (0x108c04110)
    • @autoRelease和autorelease区别
      • 前者是一个自动释放池，后者是一个动作，压栈操作，将对象压入自动释放池

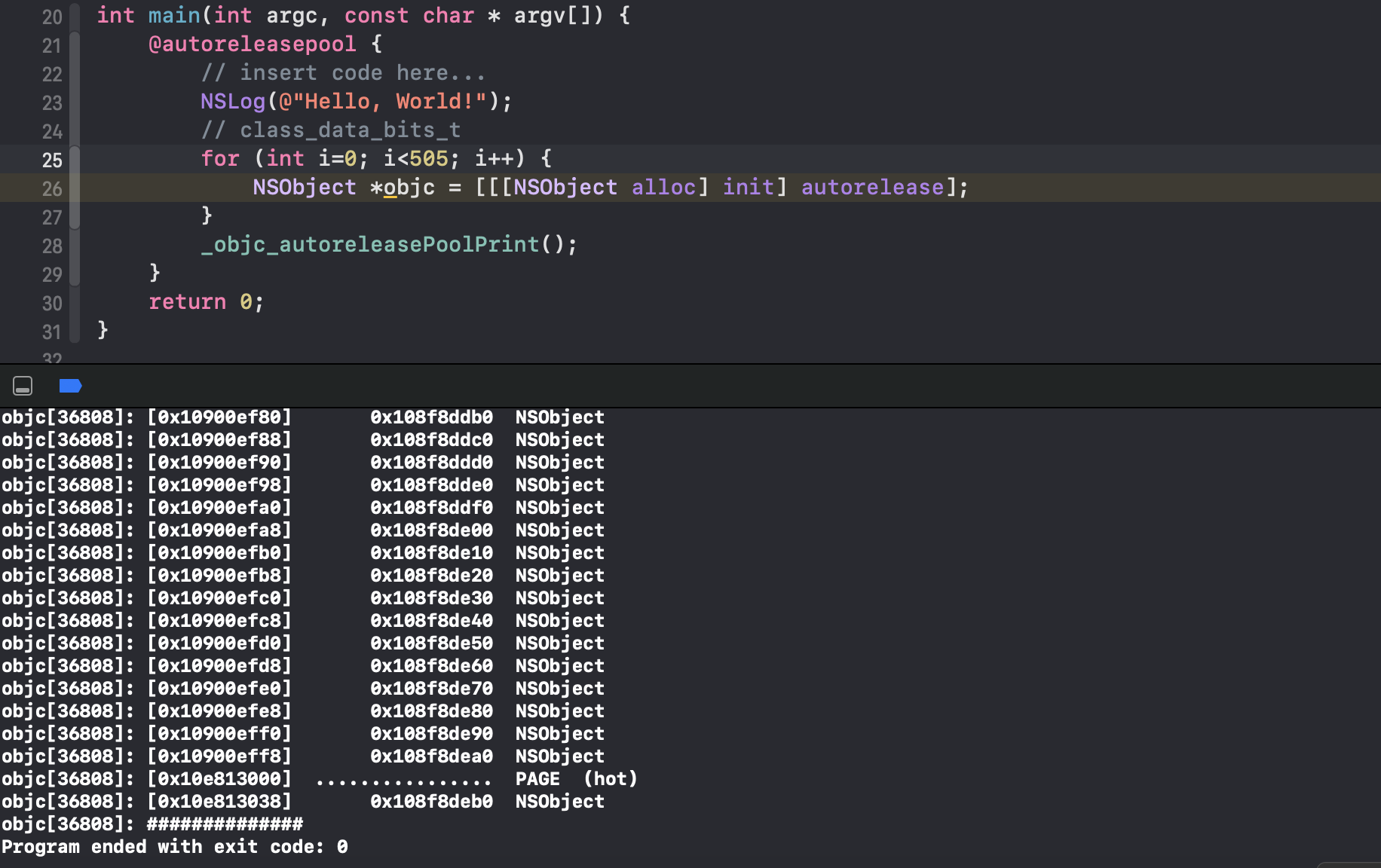

  • 循环调用objc的autorelease进行压栈，加入505个时，出现了内存分页
  • 所以一个内存页面的大小为 504 8 + 56 + 8（哨兵）= 4096，即4 1024 = 4k
  • 此过程中哨兵对象并未因新开内存页而创建，所以一个自动释放池中只有一个哨兵对象


结构图

音视频设备模块框架图 (2).jpg

Q

  • 临时变量什么时候释放？
    • 作用域结束时释放
  • 自动释放池的原理？
    • 双向链表，哨兵，分页，内部成员变量等

  • 自动释放池是否可以嵌套？

    • 可以嵌套，内部的pool作为一个对象加入到外部的pool中，互补影响
    • llvm中以alloc copy new mutablecopy命名的不会加入到自动释放池中，不受自动释放池的影响

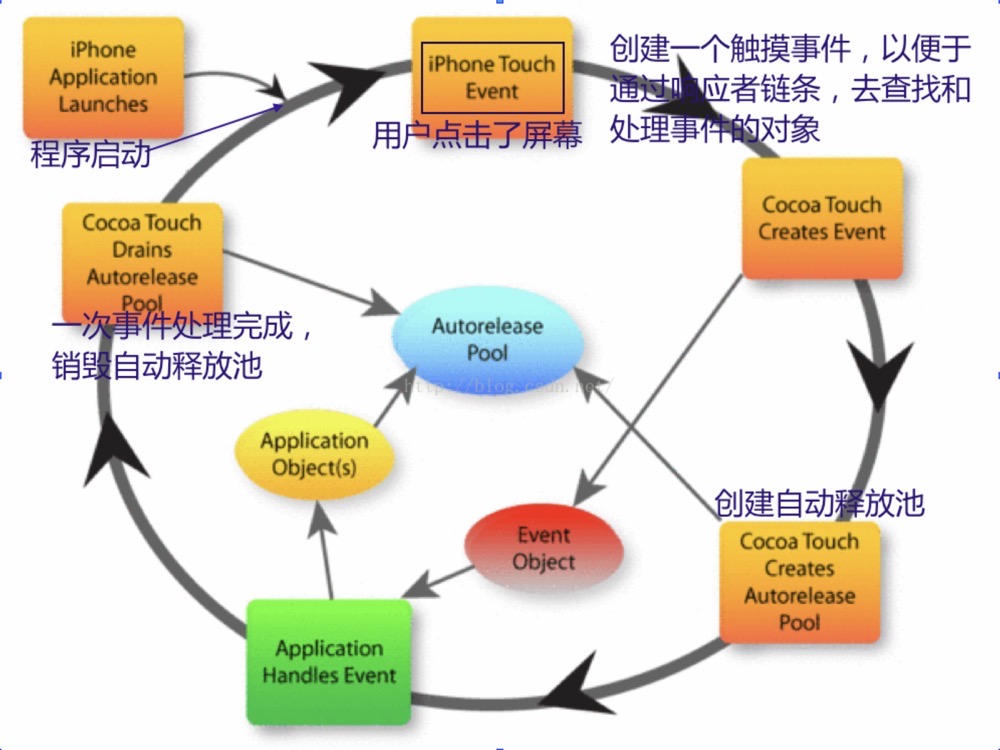

      补充 - 触摸事件runloop（对象何时加入AutoReleasePool与RunLoop有关）

  • Runloop启动时创建AutoReleasePool，Runloop结束时销毁AutoReleasePool

  • 当Runloop即将进入休眠时，代表一次事件处理完成，此时销毁AutoReleasePool
  • 程序启动、唤醒 -> 用户点击屏幕 -> Cocoa Touch生成一个触摸事件（Event Object） -> Cocoa Touch生成一个AutoReleasePool -> Application处理Event Object -> 将Application Objects加入到AutoReleasePool中
