单臂路由与DHCP

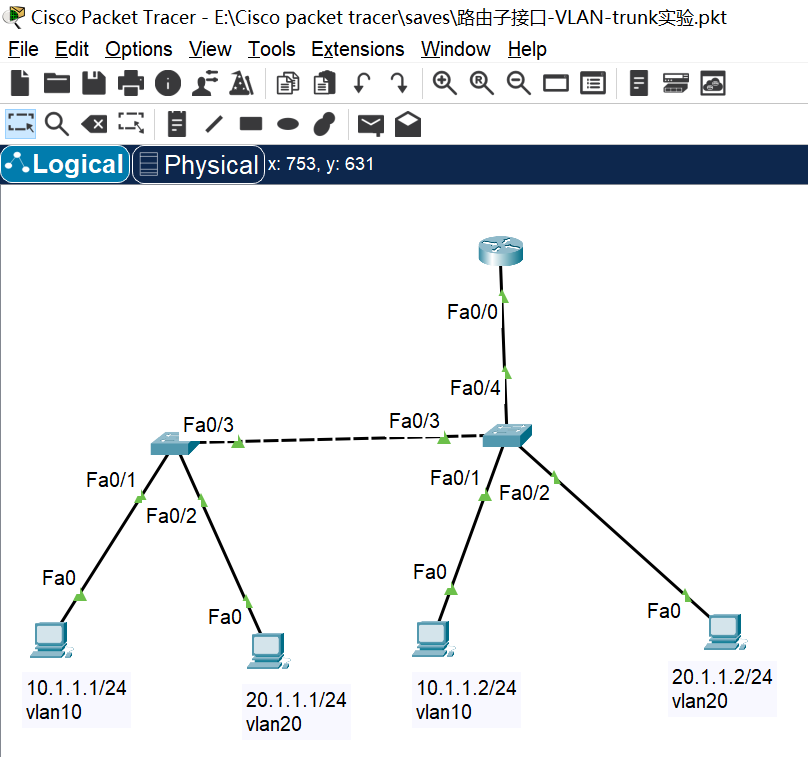

1、单臂路由

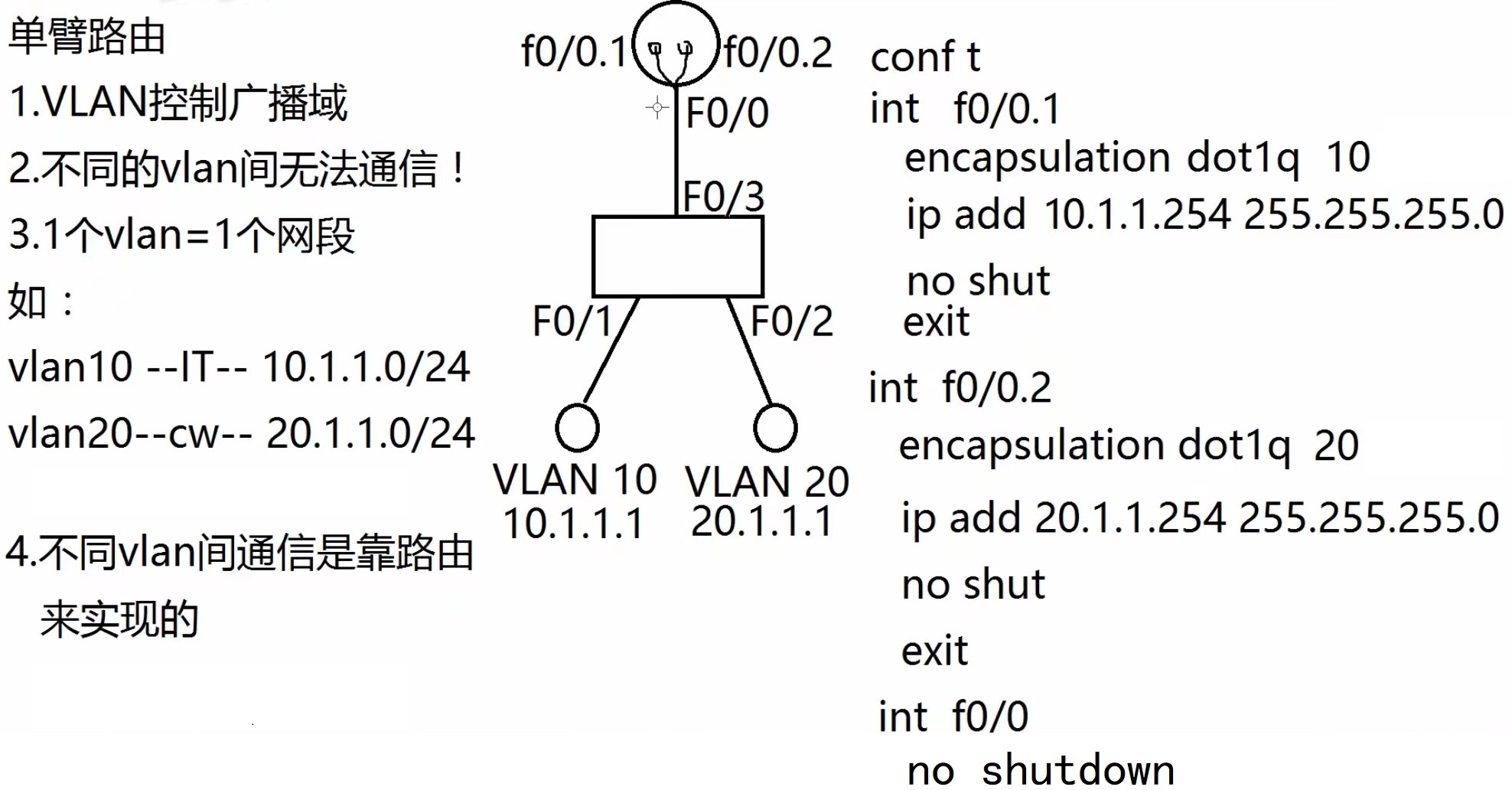

不同VLAN之间通信是靠路由实现的（三层）

2、单臂路由与DHCP

方法一、在路由器配置DHCP

路由器配置命令：

Router(config)#ho R
R(config)#int f0/0.1
R(config-subif)#encapsulation dot1Q 10
R(config-subif)#ip address 10.1.1.254 255.255.255.0
R(config-subif)#no shutdown
R(config-subif)#exit
R(config)#int f0/0.2
R(config-subif)#encapsulation dot1Q 20
R(config-subif)#ip address 20.1.1.254 255.255.255.0
R(config-subif)#no shutdown
R(config-subif)#exit
R(config)#int f0/0.3
R(config-subif)#encapsulation dot1Q 30
R(config-subif)#ip address 30.1.1.254 255.255.255.0
R(config-subif)#no shutdown
R(config-subif)#exit
R(config)#int f0/0.4
R(config-subif)#encapsulation dot1Q 40
R(config-subif)#ip address 40.1.1.254 255.255.255.0
R(config-subif)#no shutdown
R(config-subif)#exit
R(config)#int f0/0
R(config-if)#no shutdown
R(config)#ip dhcp excluded-address 10.1.1.1 10.1.1.99
R(config)#ip dhcp pool v10
R(dhcp-config)#network 10.1.1.0 255.255.255.0
R(dhcp-config)#default-router 10.1.1.254
R(dhcp-config)#dns-server 40.1.1.1
R(dhcp-config)#exit
R(config)#ip dhcp excluded-address 20.1.1.1
R(config)#ip dhcp pool v20
R(dhcp-config)#network 20.1.1.0 255.255.255.0
R(dhcp-config)#default-router 20.1.1.254
R(dhcp-config)#dns-server 40.1.1.1
R(dhcp-config)#exit
R(config)#ip dhcp excluded-address 30.1.1.1
R(config)#ip dhcp pool v30
R(dhcp-config)#network 30.1.1.0 255.255.255.0
R(dhcp-config)#default-router 30.1.1.254
R(dhcp-config)#dns-server 40.1.1.1
R(dhcp-config)#exit

客户机IP配置选择DHCP，服务器配置静态地址40.1.1.1，全网ping通。

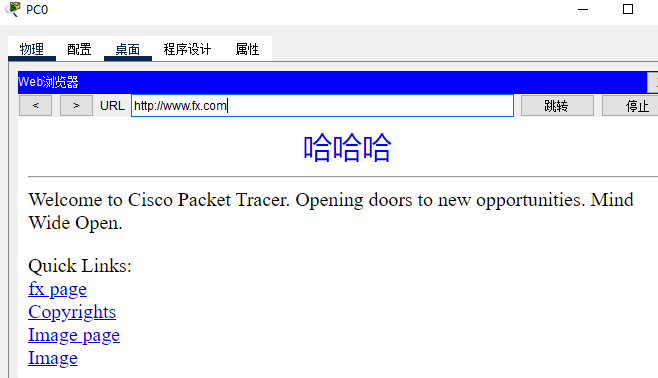

在服务器上服务中修改DNS，添加一条www.fx.com指向服务器本身的解析，并开启DNS服务，在客户机中打开浏览器，访问www.fx.com能够打开http服务中的index.html页面：

方法二、DHCP中继

将40.1.1.1服务器配置成DHCP服务器，由于使用VLAN技术，不同VLAN之间没有广播，想要向服务器申请地址，假如第一台主机（VLAN10）想要申请IP地址，就需要路由器帮助VLAN10将DHCP申请转发到40.1.1.1服务器中。

R(config)#int f0/0.1
R(config-subif)#ip helper-address 40.1.1.1
R(config-subif)#exit

3、单臂路由的缺点

1. 容易出现网络瓶颈
2. 容易发生单点物理故障（所有子接口依赖于总结物理接口）
3. VLAN之间通信的每一个数据帧都进行单独路由
