1、概述

广播与广播域

  • 广播：将广播地址作为目标地址的数据帧。
  • 广播域：网络中所有能接收到同一个广播的所有节点的集合，广播域越小越好，交换机无法隔离广播域，路由器和网关会隔绝广播域。

Mac地址的广播地址：

  • FF-FF-FF-FF-FF-FF

IP广播地址：
255.255.255.255

  • 广播IP地址为IP地址网段的广播地址，如192.168.1.255/24

ARP协议（Address Resolution Protocol，地址解析协议）：

  • 将每一个已知IP地址解析成MAC地址。

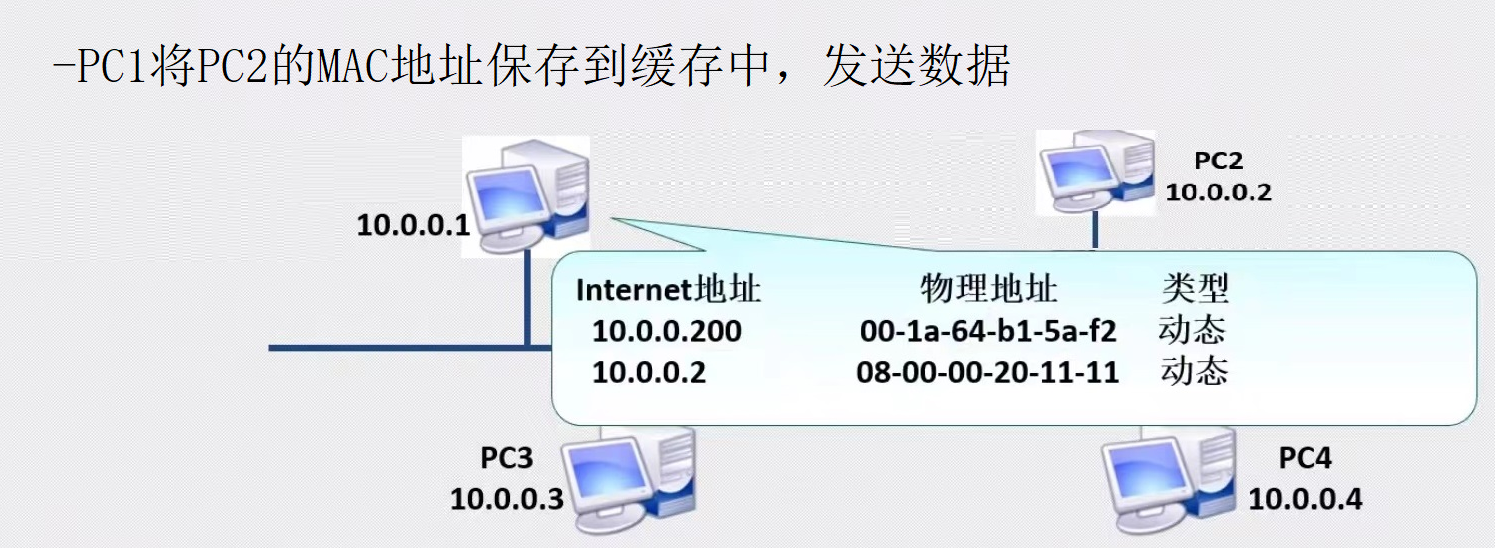

ARP协议原理：

  • 发送ARP广播请求：
    • ARP报文内容：我是10.1.1.1，我的Mac地址是AA
    • 谁是10.1.1.3，你的Mac地址是？
  • 接收ARP单播应答


2、ARP攻击或欺骗的原理：

  • 通过发送伪造虚假的ARP报文（单播或广播），来实现的攻击或欺骗：
    • 如虚假报文的Mac地址是伪造的不存在的，实现的是ARP攻击，结果为终端通信/断网；
    • 如虚假报文的Mac地址是攻击者自身的Mac地址，实现的是ARP欺骗，可以实现监听、窃取、篡改、控制流量，但可以不中断通信。
  • 攻击原理：
    • 假设在10.1.1.0/24网段，网关为10.1.1.254，主机10.1.1.1广播询问主机10.1.1.3的Mac地址，主机10.1.1.2收到广播包后，用工具生成一个虚假的ARP应答报文，内容为“我是10.1.1.3，我的Mac地址为EE”，EE可以是伪造的Mac地址，这时候主机10.1.1.1会收到两个应答，ARP报文是”后到后得“，总是会学习最新的，只要10.1.1.2发送的虚假应答包比10.1.1.3晚，就能够被10.1.1.1学习到，10.1.1.1就会以为EE是目标主机，同样的10.1.1.3发送ARP广播请求包时，10.1.1.2采用同样的手段告诉10.1.1.3”我是10.1.1.1，我的Mac地址为EE“，这样主机1和主机3之间发送的信息全部会丢失，1和3之间无法通信。
    • 当一个主机发现目标IP与自己不在同一网段时，首先会发送ARP广播请求包询问网关的Mac地址，如果收到虚假的伪造的ARP应答报文，则会认为错误的地址是网关，从而无法访问互联网。
    • 通过广播请求报文攻击的原理：伪造虚假的请求，如将网关IP地址和伪造的Mac地址作为自己的信息，来询问一个伪造的IP，广播域内的主机收到广播请求包后，会学习其中的信息，将网关的IP和Mac地址缓存下来，当访问互联网时，由于网关IP的Mac地址是错误的，则广播域内的主机均无法访问互联网。

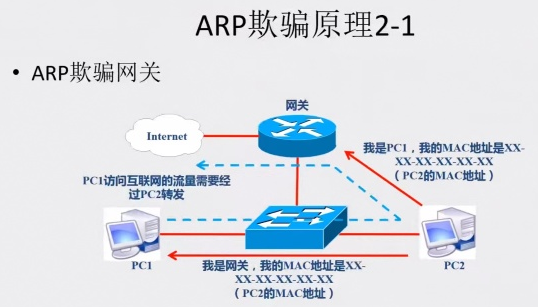

  • 欺骗原理
    • 假设10.1.1.1的Mac地址是AA，10.1.1.3的为CC，10.1.1.4的为DD，10.1.1.254的为BB，主机1和主机3在发送广播请求包时，主机4将自己的Mac地址DD作为应答发送给主机1和3，当主机1和3相互通信时，发送的信息都会到主机4，主机4可以随意处置收到的信息，可以将信息再发送给正确的主机让他们误以为还在通信；主机4可以篡改双方发送的信息；主机4可以丢弃部分信息，如果使用的是TCP服务时，接收端主机会询问发送端主机重传丢失的数据，双方传输的速率就会下降；主机4可以欺骗域内主机自己是网关，从而控制域内主机访问互联网发送的信息，可以达到控制流量的目的。
    • image.png
    • image.png

      3、路由器的工作原理：

  1. 当一个数据帧到达路由器时，路由器首先检查数据帧的目标Mac地址是否为自己，如果不是，直接丢弃，如果是，则解封装帧头帧尾，将IP数据包送到路由器内部；
  2. 路由器检查IP数据包包头种的目标IP，并匹配路由表，如果匹配失败，则丢弃该数据包，并向源IP返回错误信息，如果匹配成功，则将IP包路由到出接口；

  3. 封装帧，将出接口的Mac地址作为源Mac地址，然后检查ARP缓存表，检查是否有吓一跳的Mac地址，如果有，将提取并作为目标Mac地址封装到帧头，如果没有，则发送ARP广播请求报文请求下一跳Mac地址，获取到对方的Mac地址后，记录缓存，并封装到帧头，最后将帧发送出去。

    4、ARP攻击防御

  4. 静态ARP绑定，手工绑定/双向绑定（主机与路由器均静态ARP绑定）

    1. arp -s ip地址 mac地址

  5. ARP防火墙绑定，能够绑定静态ARP，能够主动防御，不断向网关发送ARP报文表明自己的身份，但是会造成网络负担。

  6. 硬件级ARP防御，企业级交换机支持在“端口”做动态ARP绑定，在DHCP动态分配IP时，动态绑定IP地址和Mac地址，只有数据包的IP地址和Mac地址一致才能通过；或者做静态ARP绑定。
    1. Switch(config)#ip dhcp snooping
    2. Switch(config)#int range f0/1 - 24（接口数量）  #批量端口命令控制
    3. Switch(config-if-range)#shutdown
