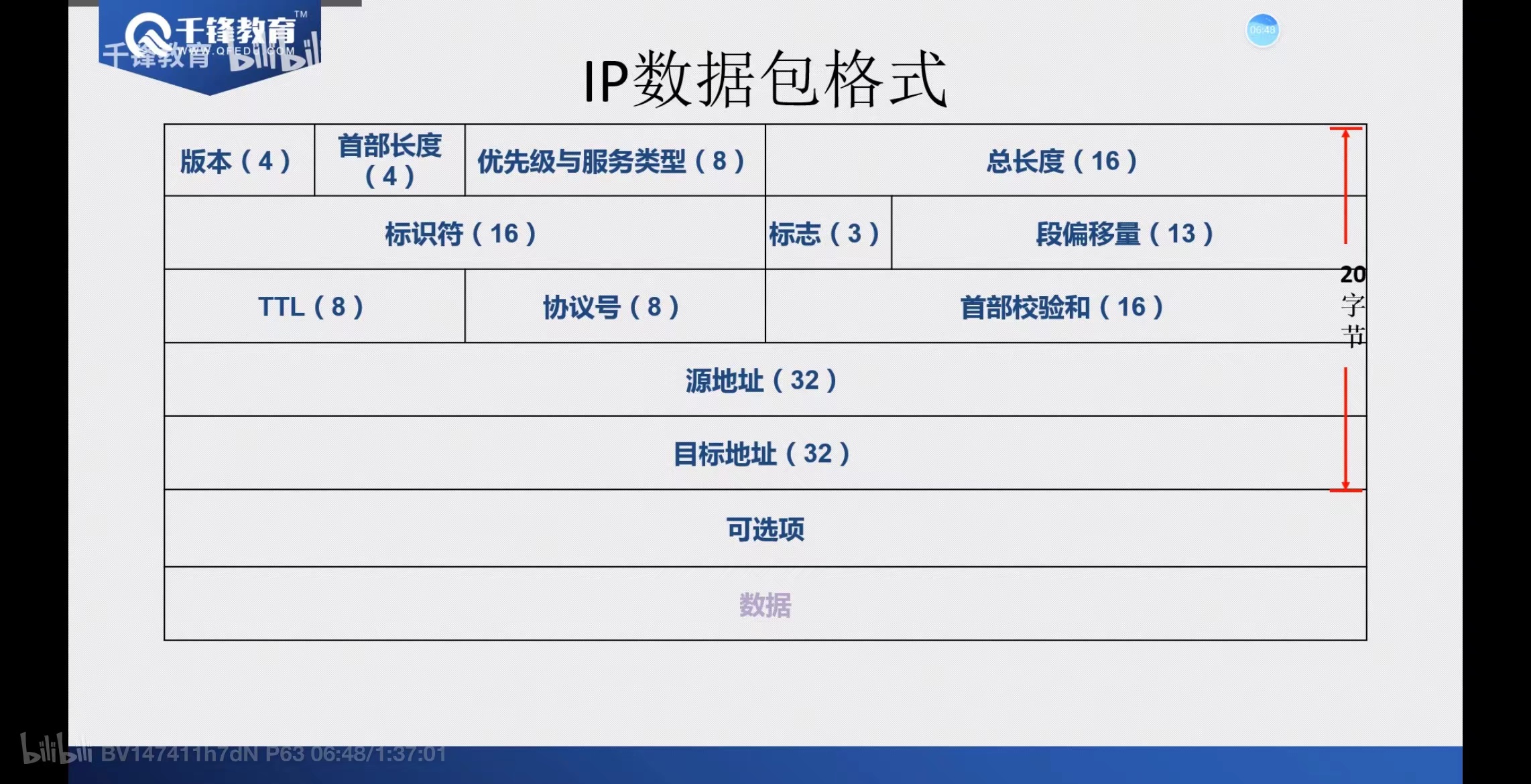

    IP数据包的为20-60字节，取决于可选项又没有被启用

    • 版本（4位）：标识IPV4/IPV6协议，IPV4为0100，IPV6为0110。
    • 首部长度（4位）：IP数据包的头部长度，作用为告知可选项是否被启用。
    • 优先级与服务类型（8位）：前3位代表优先级，中间4位表示服务类型，最后1位没有被启用，优先级最高为5，用于语音流量，优先级应用：大公司的专线；服务类型：低延迟、多通道。
    • 总长度（16位）：IP包头+数据的长度=3层+4层+5层的数据总长度。
    • 标识符（16位）：标识同一个IP数据包中的多有分片，同一个数据包的标识符相同。
    • 标志（3位）：第1位保留位，默认为0,；第2位代表数据包是否分片，，0表示分片，1表示不分片；第3位代表是否为最后一个分片，0表示最后一个分片，1表示还有后续分片；
    • 段偏移（13位）：分片相对于原始IP数据包开始处的偏移，表示当前分片在原数据包中的位置，决定IP数据包分片的先后顺序，是1480的倍数。
    • TTL（8位）：生存时间，取值范围0~255，数据包到达目的地的最大跳数，每经过一个路由TTL-1，当TTL=0时会被路由器丢弃，当值数据包在网络中永久循环；如果ping回显的TTL值>100，一般为Windows系统，如果TTL值<100，一般为Unix系统（Linux、Mac），TTL=255表示网络设备（如路由器——网关），ping返回的TTL值是初始TTL值，处理的TTL值在可选项中。
    • 协议号（8位）：识别上层协议，ICMP协议号为1，TCP协议号为6，UDP协议号为17。
    • 首部校验和（16位）：用来校验IP数据包头，使用CRC校验。
    • 源IP地址和目标IP地址（各32位）。
    • 可选项：不定长，最长为40位。

    如果上三层数据长度为4040，超过了数据链路层的MTU值，则会进行分片，首先将IP数据包头部给每个分片加在头部，在标识符、标志和段偏移中分别标记同一数据包、是否分片以及该分片在原数据包中的位置。
