Application mode 是 Flink 1.11 之后引入的新的运行模式，所要解决的问题就是减少客户端的压力，把用户的main函数运行在JobManager里而不是在用户客户端。这种模式是非常适合Flink on Zeppelin的，因为这里的客户端就是Flink interpreter进程，而Flink interpreter是一个long running的main函数，不断接受来自前端的命令，进行相应的操作（比如提交Job，停止Job 等等）。

架构

在介绍Yarn Application 模式的架构之前，我们来回顾下现有的2种运行模式

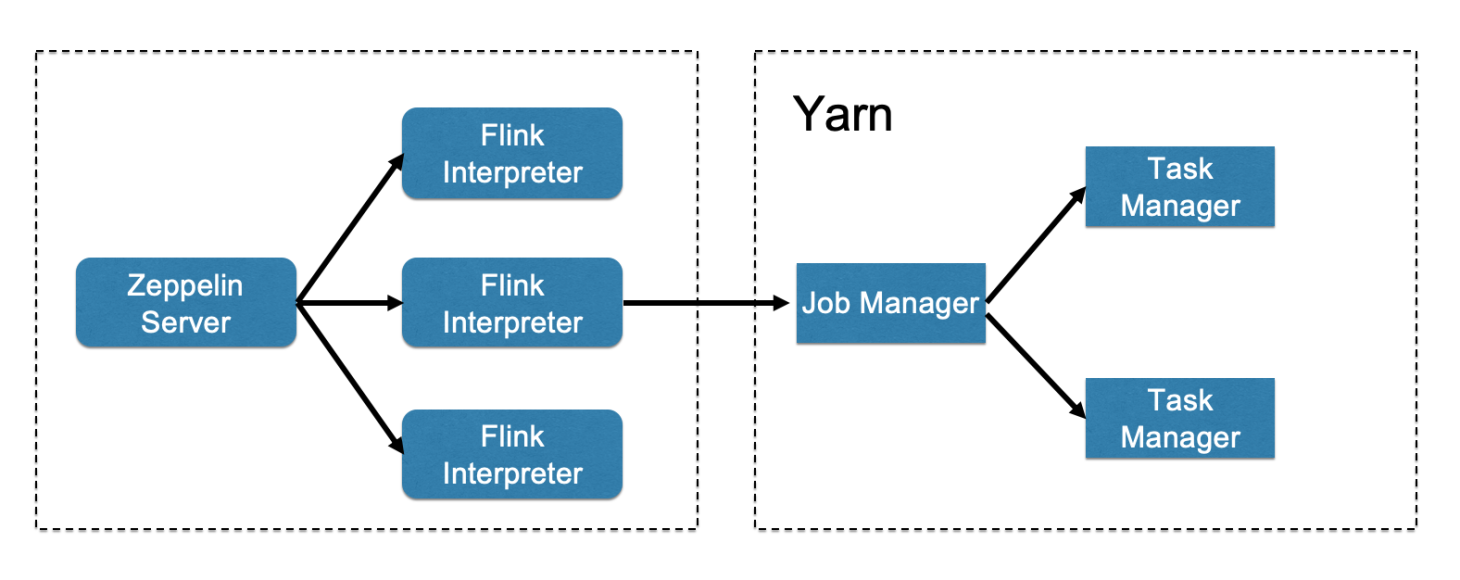

  • 普通的Flink on Yarn 运行模式

这种模式客户端 Flink Interpreter 进程运行在 Zeppelin所在的机器这边，每个客户端对应一个Yarn上的Flink Cluster，如果Flink Interpreter进程很多，会对Zeppelin这台机器造成很大的压力。

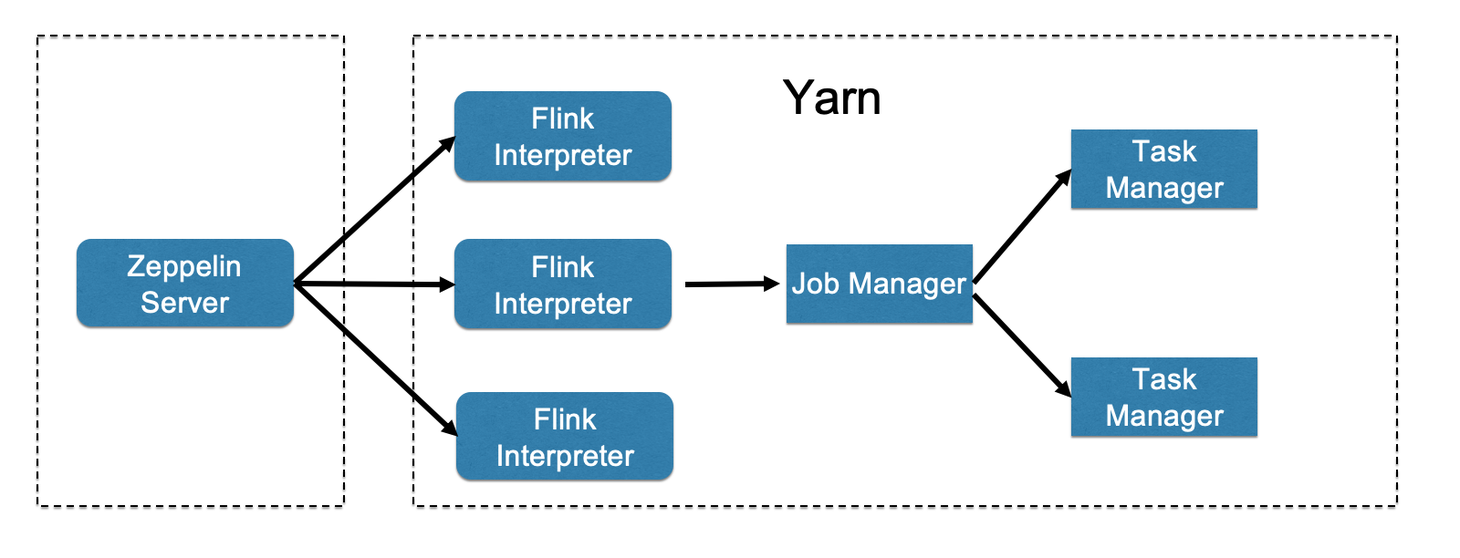

  • Yarn Interpreter 模式

Yarn Interpreter 把客户端 Flink Interpreter 进程移到了 Yarn集群，把资源压力转移到了Yarn集群，解决上上面普通Flink on Yarn 运行模式的一部分问题，这种模式会需要为每个Flink Cluster额外申请一个Yarn Container来运行这个Flink Interpreter，在资源利用方面并不是很高效。

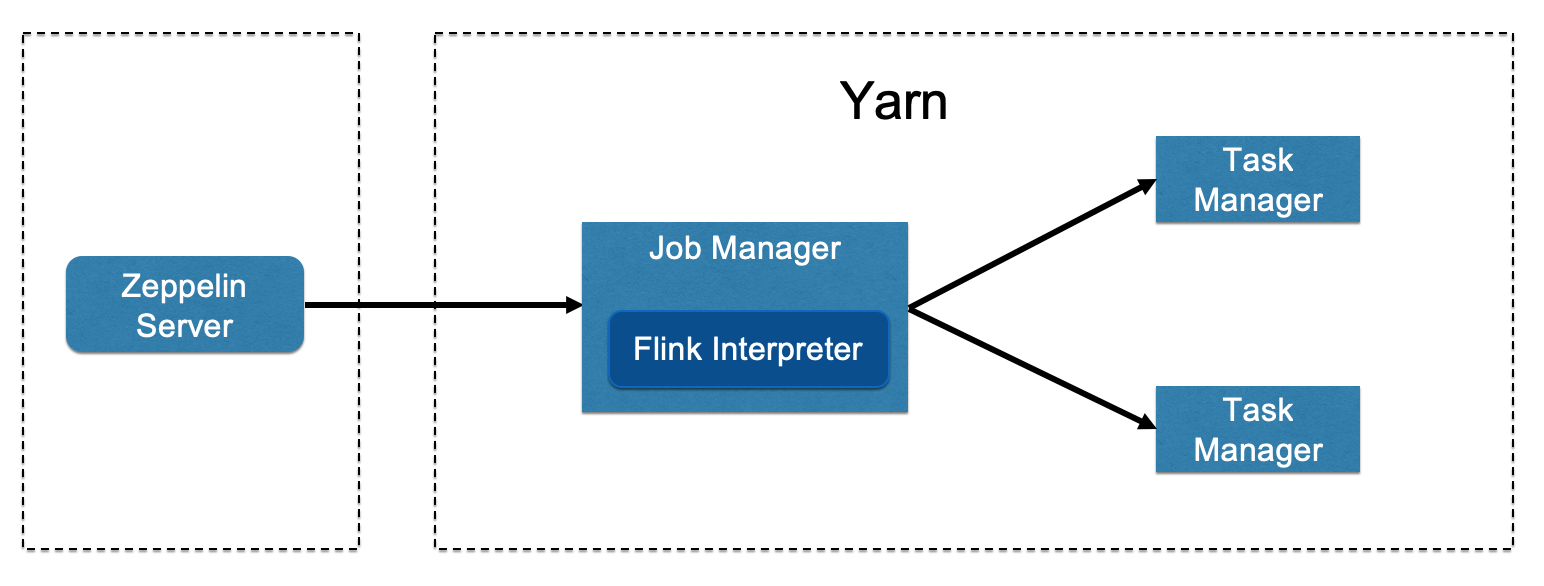

  • Yarn Application 模式

Yarn Application 模式彻底解决了前面2种模式的问题，把Flink interpreter 跑在了JobManager里，这样既不影响Zeppelin Server这台机器的资源压力，也不会对Yarn集群资源造成任何浪费。

如何使用 Yarn Application 模式

配置Yarn Application 模式非常简单，和Yarn 模式基本一样，除了要把 flink.execution.mode 设为yarn-application 。

  • 配置 FLINK_HOME ，把flink.execution.mode 设为 yarn-application
  • 确保Zeppelin这台机器上安装了hadoop客户端（就是hadoop的那些jar包和配置文件），并且hadoop命令在环境变量 PATH上。，所以flink的推荐方式是在提交Flink作业的时候运行hadoop classpath命令，然后把hadoop相关的jar放到CLASSPATH上。如果用到了HiveCatalog，还需要把flink-shaded-hadoop 拷贝到flink lib下
  • 如果用到了PyFlink，需要把 FLINK_HOME/opt/python 拷贝到 FLINK_HOME/lib

下面的所有Flink on Zeppelin的特性在Yarn Application模式下都可以照常使用。我们也借这个机会来Review下Flink on Zeppelin的所有功能。

多语言支持

在同一个Flink Cluster内支持以下3种语言，并且打通这3种语言（共享Catalog，共享ExecutionEnvironment）

  • Scala (%flink)
  • PyFlink (%flink.pyflink)
  • SQL (%flink.ssql, %flink.bsql)

具体参考文档：

Hive 整合

简单配置就可以启用Hive，具体参考这个文档 https://www.yuque.com/jeffzhangjianfeng/gldg8w/agf94n

UDF 支持

支持以下4种方式定义和使用Flink UDF

  • 在Zeppelin中直接写Scala UDF
  • 在Zeppelin中直接写PyFlink UDF
  • 用SQL 创建 UDF
  • 使用flink.udf.jars 来指定含有udf的jar

具体参考文档 https://www.yuque.com/jeffzhangjianfeng/gldg8w/dthfu2

第三方依赖

在Zeppelin里可以用以下2种方式来指定第三方依赖，具体

  • flink.excuetion.packages
  • flink.execution.jars （需要注意的是在Yarn Application 模式下，这里需要指定HDFS路径，因为Flink Interpreter运行在JobManager里，而JobManager是跑在yarn container, 在yarn container那台NodeManager机器上不一定有你要指定的jar）

具体参考文档 https://www.yuque.com/jeffzhangjianfeng/gldg8w/rn6g1s

Checkpoint & Savepoint

Checkpoint 和 Savepoint 照常使用，具体参考文档：https://www.yuque.com/jeffzhangjianfeng/gldg8w/mlnswx

SQL 高级功能

Zeppelin 对 Flink SQL做了一系列增强功能，这些增强功能都可以照常使用，比如：

具体参考文档：https://www.yuque.com/jeffzhangjianfeng/gldg8w/te2l1c
