Checkpoint 和 Savepoint 都是用来存储 Flink Job的状态。如果你要用 Flink来上生产，那么 Checkpoint 和 Savepoint是必不可少的。Checkpoint 和 Savepoint 的主要使用场景有以下两种：

  • 在一个Flink Job生命周期内 （JobManager 没有退出），如果某个Task挂掉了，Flink会自动重新启动整个Job，重启Job所使用的状态就是Checkpoint数据 (这个过程也就是我们俗称的Fail over）。
  • 如果一个 Flink Job 挂了（JobManager已经退出），这个时候你要重新启动作业的话（比如用 flink run 重新跑作业），也是可以从Checkpoint 或者 Savepoint 来恢复到原来的状态。

启用Checkpoint

默认情况下，你的Flink Job是没有checkpoint的。在Zeppelin里，你可以通过以下两种方式来启用Checkpoint

  • Scala API 启用checkpoint
  • %flink.conf 启用checkpoint

下面分别是两个例子启用Checkpoint，只是做最简单的配置，更多的配置选项请参考Flink官网文档，https://ci.apache.org/projects/flink/flink-docs-release-1.11/ops/config.html#checkpointing
https://ci.apache.org/projects/flink/flink-docs-release-1.11/dev/stream/state/checkpointing.html

  1. %flink
  3. import org.apache.flink.streaming.api.environment.CheckpointConfig.ExternalizedCheckpointCleanup
  4. import org.apache.flink.streaming.api.TimeCharacteristic
  5. import org.apache.flink.runtime.state.filesystem.FsStateBackend
  7. senv.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
  8. senv.enableCheckpointing(10 * 1000)
  9. senv.setStateBackend(new FsStateBackend("file:///tmp/flink/checkpoints"));
  11. val chkConfig = senv.getCheckpointConfig
  12. chkConfig.enableExternalizedCheckpoints(ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION)
  1. %flink.conf
  3. pipeline.time-characteristic EventTime
  5. execution.checkpointing.interval 10000
  6. execution.checkpointing.externalized-checkpoint-retention RETAIN_ON_CANCELLATION
  8. state.backend filesystem
  9. state.checkpoints.dir file:///tmp/flink/checkpoints

请务必配置 execution.checkpointing.externalized-checkpoint-retention 为 RETAIN_ON_CANCELLATION，否则的话当你的Flink 集群退出以后，checkpoint数据也就丢失了，只有设置了 RETAIN_ON_CANCELLATION 才会保留checkpoint数据。

从Checkpoint恢复Job

最新Zeppelin支持以下两种从Checkpoint恢复Job的方式：

  • 手动配置Checkpoint恢复Job
  • 自动Checkpoint 恢复Job

手动配置Checkpoint恢复Job

如果你启用了Checkpoint，那么在Flink UI中你可以看到checkpoint的所有信息，如下图：
你可以选择从其中的任意一个 checkpoint 恢复Job （默认只保留一个，所以你只能选择最近的一个checkpoint，如果要保留多个，需要设置 state.checkpoints.num-retained )。可以通过如下方式来手动配置checkpoint 恢复 job。

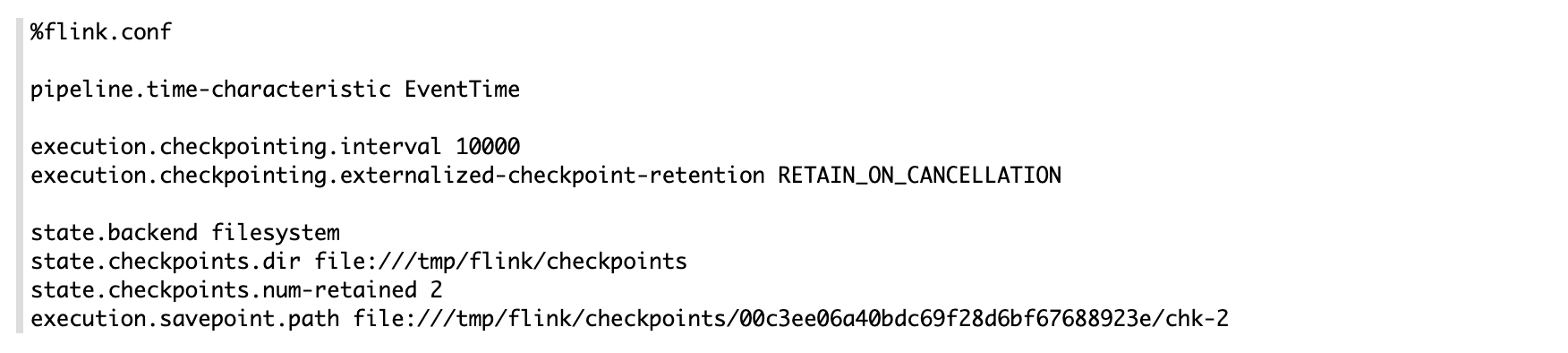

你可以在%flink.conf 设置 execution.savepoint.path

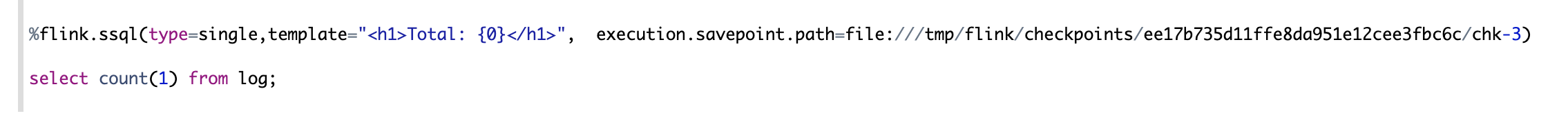

也可以在pararaph里设置 execution.savepoint.path
在%flink.conf 里设置有一个限制，你的flink session cluster里只能有一个flink job，因为你只能在%flink.conf 设置一次 execution.savepoint.path ，而如果是在paragraph里设置，那么可以针对每个paragraph 设置不同的 execution.savepoint.path

自动Checkpoint恢复Job

上面的手动恢复方式相对来来说比较复杂，也容易出错。Zeppelin提供了一种自动恢复的方式，在启动checkpoint的前提下，Zeppelin会通过Flink rest api 定时拿到最新的checkpoint路径，并且存到 note文件里。下面截取了 note 文件里的一小段json代码 ，其中的 latest_checkpoint_path 就是当前这个job的最新checkpoint路径（这是现实细节，只是方便大家理解，大家不用太关心这个实现细节）。

  1. "config": {
  2.         "template": "\u003ch1\u003eTotal {0} {1}\u003c/h1\u003e",
  3.         "jobName": "hello world",
  4.         "colWidth": 12.0,
  5.         "editorMode": "ace/mode/sql",
  6.         "type": "single",
  7.         "{1} \u003c/h1\u003e": "{1} \u003c/h1\u003e",
  8.         "enabled": true,
  9.         "latest_checkpoint_path": "file:/tmp/flink/checkpoints/6d4c697bc3b99b314d5342f2f6bed800/chk-4",
  10.         "editorSetting": {
  11.           "language": "sql",
  12.           "editOnDblClick": false,
  13.           "completionKey": "TAB",
  14.           "completionSupport": true
  15.         },

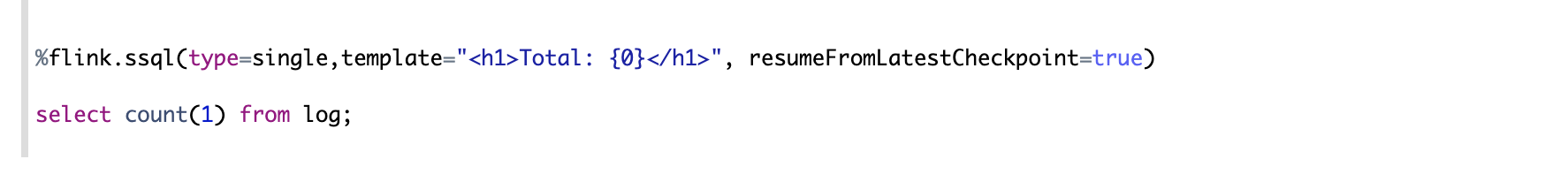

如果下次用户要从这个自动记录下来的 checkpoint 路径恢复作业的话，只需要在paragraph 中设置resumeFromLatestCheckpoint 为 true 就可以了，如下图：

从Savepoint 恢复 Job

Savepoint 是另外一种存放flink job状态的方法。Savepoint 只有在用户cancel job的时候才做，不像checkpoint会定期做一次checkpoint。

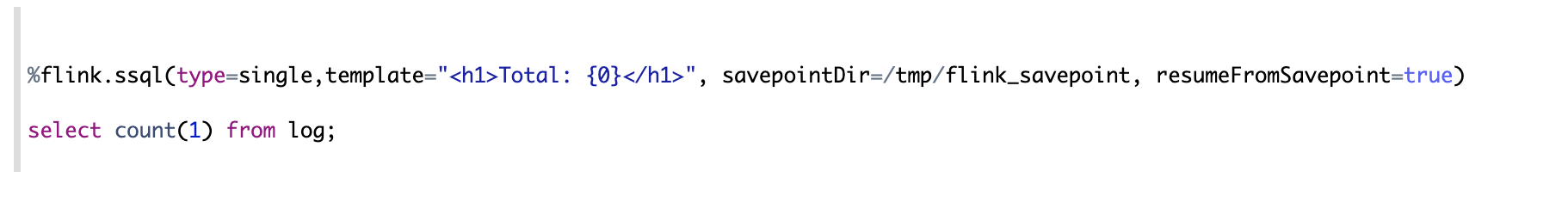

启用Savepoint也很方便，你只要在Paragraph里指定 savepointDir就可以，如下图image.png
当你cancel 这个paragraph的时候，flink会做savepoint，然后将savepoint信息存放到note文件里，如下图里的savepoint_path（这是现实细节，只是方便大家理解，大家不用太关心这个实现细节）：

  1.  "config": {
  2.         "template": "\u003ch1\u003eTotal {0} {1}\u003c/h1\u003e",
  3.         "jobName": "hello world",
  4.         "colWidth": 12.0,
  5.         "editorMode": "ace/mode/sql",
  6.         "savepoint_path": "file:/tmp/flink_savepoint/savepoint-eff863-4610b069bf39",
  7.         "type": "single",
  8.         "{1} \u003c/h1\u003e": "{1} \u003c/h1\u003e",
  9.         "enabled": true,
  10.         "editorSetting": {
  11.           "language": "sql",
  12.           "editOnDblClick": false,
  13.           "completionKey": "TAB",
  14.           "completionSupport": true
  15.         },

下次再启动job的时候，只要指定 resumeFromSavepoint 为 true 就会从note中存放的 savepoint_path 来恢复job。

如果 checkpoint，savepoint 数据丢失怎么办 ？

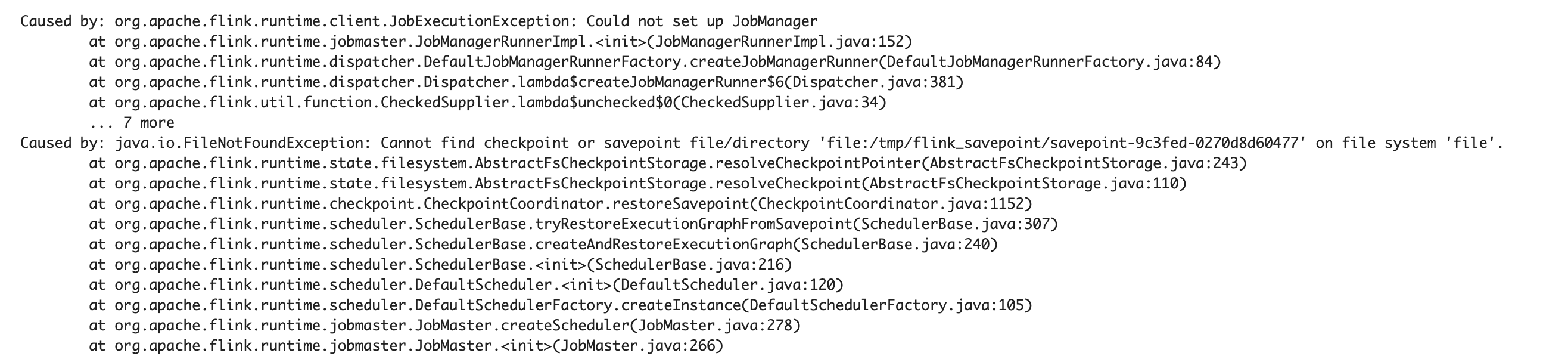

有时候你的checkpoint 或者 savepoint 数据丢失的话，那么你恢复job的时候就会出现下面这种错误
那种情况下你有2种处理办法：

  • 如果你还有可用的checkpoint或者savepoint数据 （比如你做了备份），那么你可以直接在paragraph里指定 execution.savepoint.path 就可以。
  • 如果你没有可用的checkpoint或者savepoint数据，那么只能重新开始job，这个时候你需要设置 resumeFromLatestCheckpoint 和 resumeFromSavepoint 都为 false。
