芯片手册:SILERGY-SY7088.pdf

描述

输入电压范围 2.3V-5.0V
输出电压范围 2.5V-5.5V
负载电流 峰值3A
其他

应用电路


引脚定义


参数计算

反馈电阻
R1=133K R2=42K

输入电容 22uf陶瓷电容
输出电容 大于22uf陶瓷电容,大于10V耐压
电感选取
L=0.840.840.8/(30.41) (uH)
Vin=4.2V时,L≈0.47uH
Vin=3.7V时,L≈0.6uH
DCR< 50mΩ
使能端 EN < 0.4V 静态电流小于1uA
EN > 1.2V

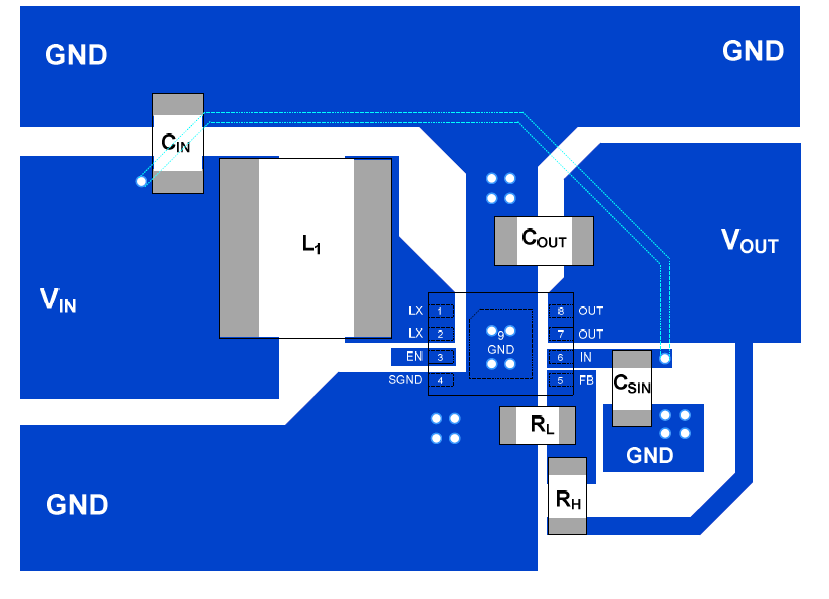

Layout推荐

布局原则与注意

  1. 和地引脚接地的铜皮尽可能大,最好铺桐,在焊盘下设置合理过孔
  2. BOOST电路输出电流不连续,最小化输出环路
  3. 去耦电容尽可能靠近输入引脚
  4. 和LX引脚相连的铜区域尽可能小以减小噪声
  5. 反馈电阻远离开关节点以最小化噪声耦合
