各部分原理图设计

电源


  • USB接口—反接可能性小—不加防反接

  • 保险丝加磁珠

    MCU部分


  • 拉低BOOT0—只通过SWD接口下载程序，不通过串口、USB来编程

  • 该款芯片中USB接口不需要外接电阻，已经被包含—有些需要1.5K上拉电阻

    10pinSWD模式


    USB连接和保护


  • ESD保护芯片 USBLC5

  • USB接口屏蔽引脚没有接地—不想让其经过电流，电流从Host到PCB

    射频部分

  • 看数据手册的推荐电路

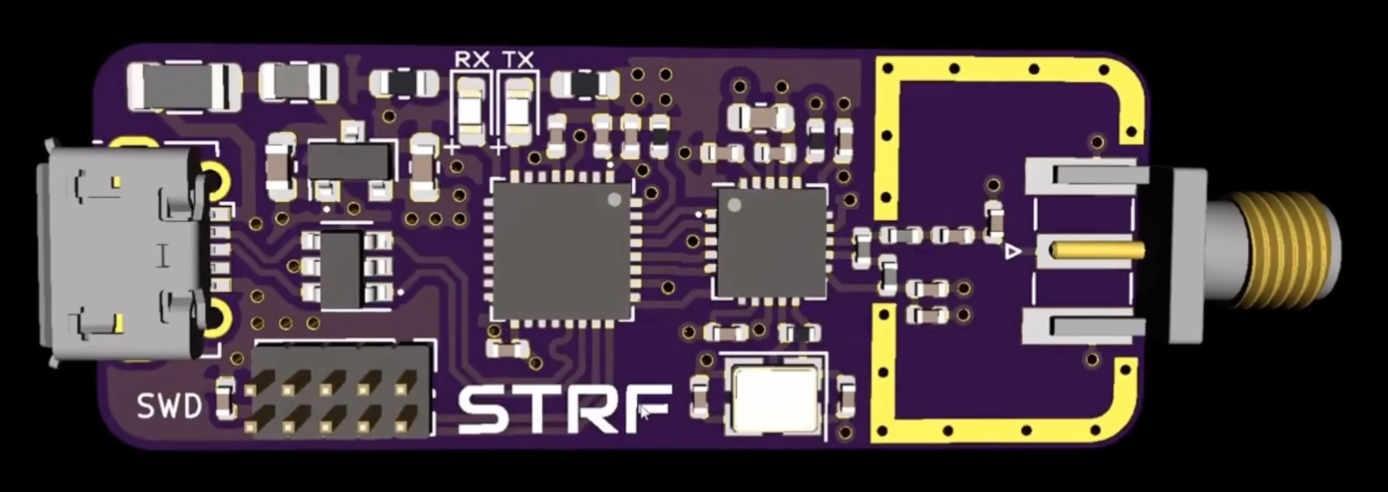

布局布线

电路分成三部分

  • USB及电源部分
  • STM32部分
  • RF射频部分

先按照部分大致布局

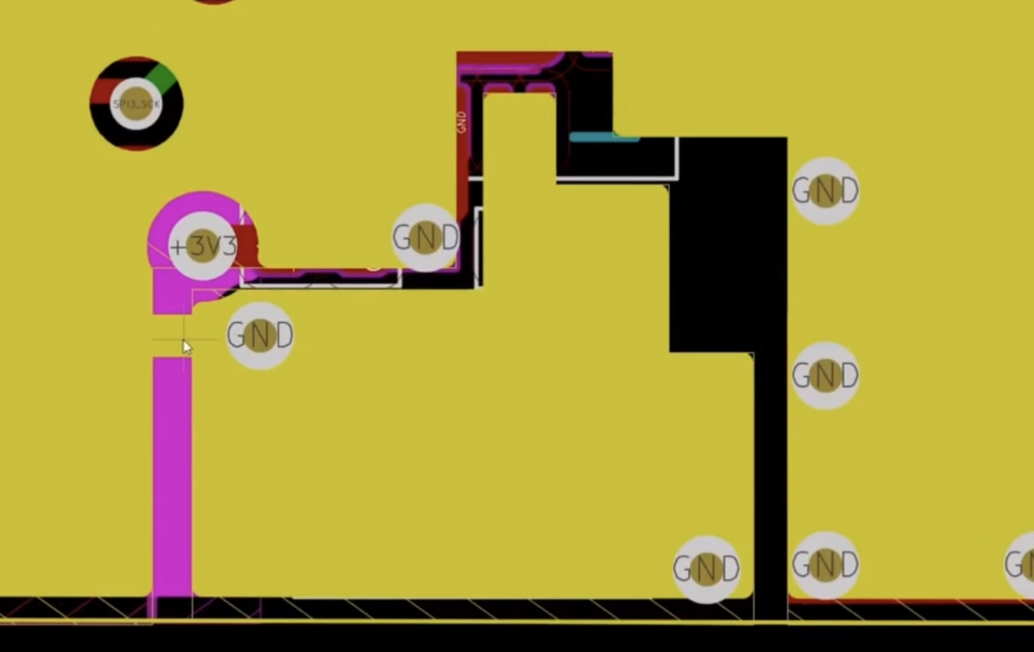

晶振处理

  • 周围不覆铜，
  • 其它信号线远离（靠近或在底层）晶振的走线


  • 底层铜皮单点接地

    1.    ![image.png](https://cdn.nlark.com/yuque/0/2020/png/807843/1602246407702-b4f768d0-2013-42ef-92ab-a1e6ca8e4b72.png#align=left&display=inline&height=190&margin=%5Bobject%20Object%5D&name=image.png&originHeight=652&originWidth=1034&size=361253&status=done&style=none&width=301)

    射频部分

  • 射频信号部分控制50Ω走线阻抗，用嘉立创阻抗计算神器
  • 走线层不覆铜，走线连续
  • 蓝色部分为丝印

  • image.png

    USB

  • 走线控制90Ω-差分走线

  • image.png

RF Guard
