【DDR设计】DDR3高速PCB设计（1）

    ![image.png](https://cdn.nlark.com/yuque/0/2020/png/807843/1605967430841-2dc97a99-2697-4c9b-a104-d78b06a0f631.png#align=left&display=inline&height=259&margin=%5Bobject%20Object%5D&name=image.png&originHeight=518&originWidth=922&size=381997&status=done&style=none&width=461)<br />![image.png](https://cdn.nlark.com/yuque/0/2020/png/807843/1605960865066-68e04b1a-4d6e-41dc-bc0a-dceaacb40e92.png#align=left&display=inline&height=296&margin=%5Bobject%20Object%5D&name=image.png&originHeight=591&originWidth=1109&size=260100&status=done&style=none&width=554.5)<br />![image.png](https://cdn.nlark.com/yuque/0/2020/png/807843/1605960976651-ffb9f554-4828-4ca0-8f5d-063188db9799.png#align=left&display=inline&height=284&margin=%5Bobject%20Object%5D&name=image.png&originHeight=567&originWidth=808&size=251673&status=done&style=none&width=404)

对DDR管脚分类

• 快捷键 D-C

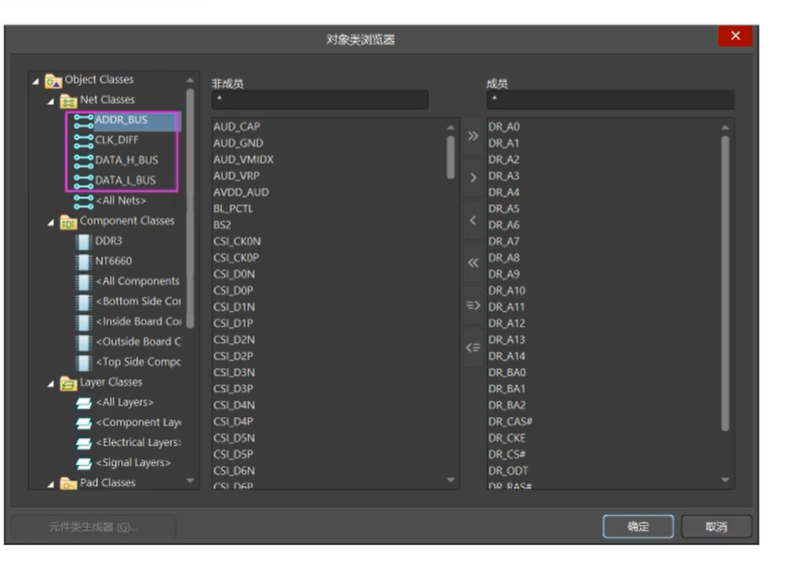

• 弹出类设置
• 添加DDR的几种类
  • 数据高八位
  • 数据低八位
  • 地址线
  • 时钟（可选）
    • 差分用+- _N _P结尾
• 依据命名筛选网络
  •

CPU与DDR距离

• 两个0402长度为经验值

• 尽量拉开线与线之间的距离，为以后等长留有空间

布局准备：

• 选定合适距离，锁定元件
• 按 G-G 将栅格距离设为最小
• 检查规则
  • 导出别的项目的规则
  • 导入或设置规则
  • 0.65焊盘距离BGA 用3.937mil的安全间距
    •
  • 设置16mil-8mil过孔
• 快捷键 N 设置显示飞线
  • 也可新建DDR类，加入DDR所有网络
    •
    • 隐藏所有飞线
    • 选择DDR类

• 扇出

  • 自动扇出
    • shift+C？
    • 电源类线宽10mil
    • 信号线宽3.937mil
  • DDR手动扇出
    •
  •
  • 空焊盘不引出

    地址线走线

• 六层板（假八层）（四层板中地层放置电容，顶层和电源层走线）

• 利用三层进行走线
  • 顶层
  • 第三层
  • 第四层
• 布局区域

• 用一个层走尽可能多的线，优先用一个层走线

    ![image.png](https://cdn.nlark.com/yuque/0/2020/png/807843/1605963227015-9148fa92-3979-482a-ae2a-268fc91fdf4b.png#align=left&display=inline&height=317&margin=%5Bobject%20Object%5D&name=image.png&originHeight=634&originWidth=1037&size=489827&status=done&style=none&width=518.5)

• 从中间往上拉线

• 从差分线开始 — 差分线走内层
  • 新建差分类，导入差分规则
  •
  •
• 连通线 只要拉通了的线，没有等不了的长
  •
  •

快捷键

线选
等间距调整过孔

答疑

• 微带线与带状线
• AD快捷键不好使

切换到美式键盘
在 设置-语言 中进行输入法设置

• 一打开boom界面就崩溃，尝试更换BOOM模版
