三菱Q，L，FX5U，R连接设置指南

Proface触摸屏与三菱Q，L，FX5U，R系列连接设置
20201118

可参考控制器/PLC连接手册，查看对应的驱动，以及详细设置项硬件接线图等

一，以太网连接：

以太网连接分为内置以太网口型比如Q03UDE，L系列，FX5U。以及非内置以太网口型的Q系列PLC+以太网模块，比如Q02+QJ71E71等。

PS:
ProEX中针对以上三菱PLC有以下三个以太网驱动，可根据具体PLC和模块型号选择相应的驱动类型。
A）Q Series QnU CPU Ethernet：该驱动支持MELSOFT协议，一般用于内置以太网型QnU系列PLC
B）Q/QnA Series Ethernet：该驱动支持MC协议和unpassive，一般用于QJ71E71类的以太网模块，以及在设置中选用MC协议内置以太网接口的Q系列 / L系列
C）iQ-R/F Ethernet(SLMP Client)：该驱动用于FX5U或R系列PLC

Q系列内置以太网 MELSOFT连接

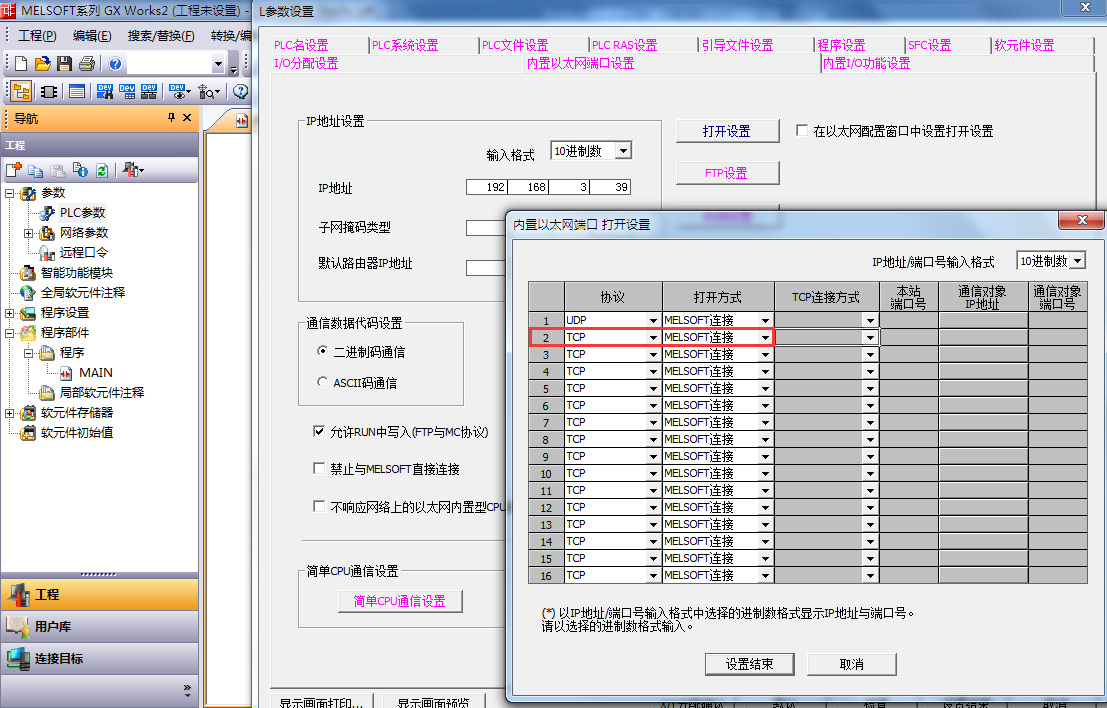

GX Works：参数-PLC参数-内置以太网设置-打开设置
1）打开设置为MELSOFT连接时触摸屏可选择Q Series QnU CPU Ethernet驱动

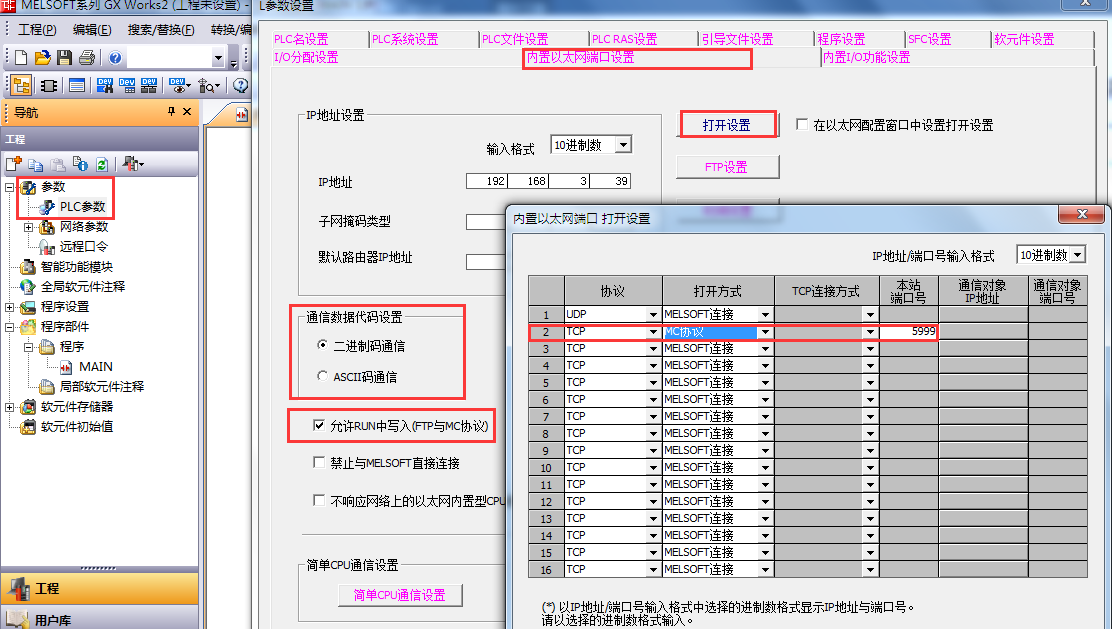

L系列 / Q系列 内置以太网 MC协议

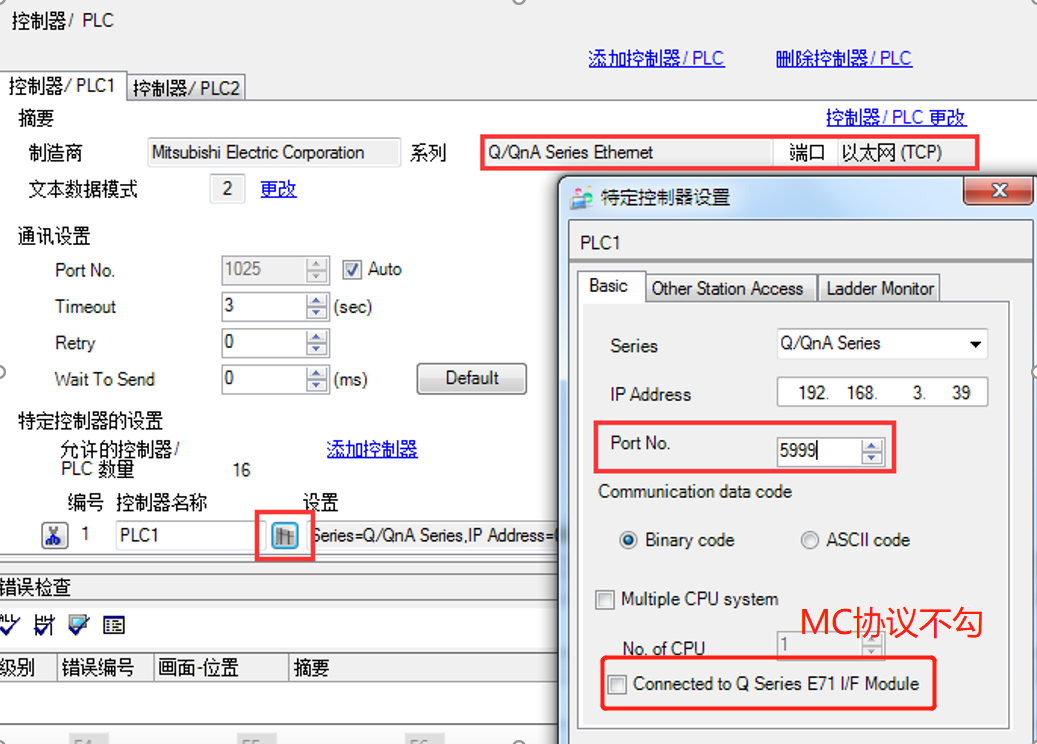

打开设置为MC协议时需要设定通讯端口号（可自定义），触摸屏选择Q/QnA Series Ethernet，特定控制器设定中需要设置对应端口号

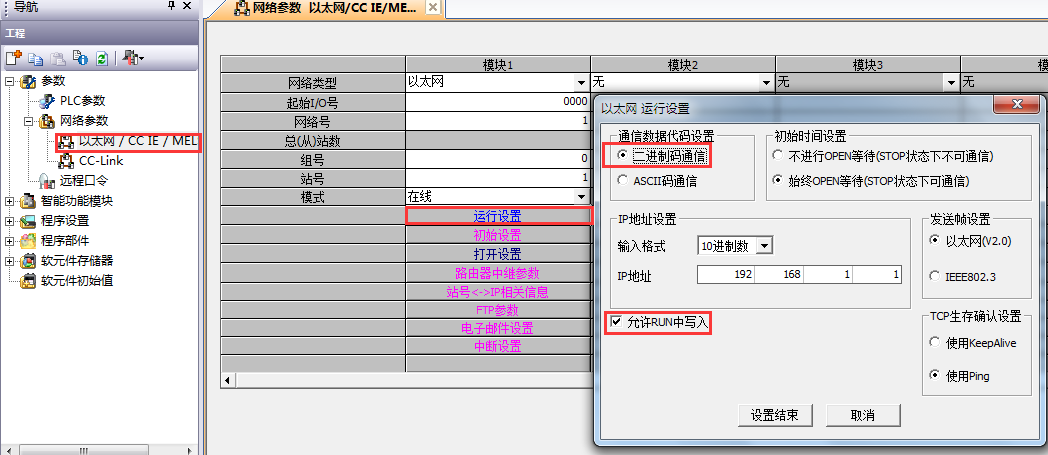

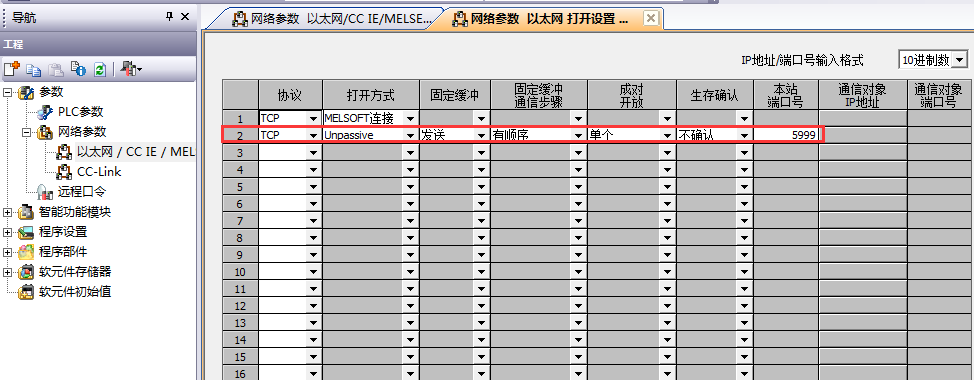

Q系列+QJ71E71以太网模块连接设置

位置：参数-网络参数-以太网
运行设置

打开设置，选择unpassive，设置端口号，触摸屏选择Q/QnA Series Ethernet，特定控制器设定中需要设置对应端口号

FX5U内置以太网

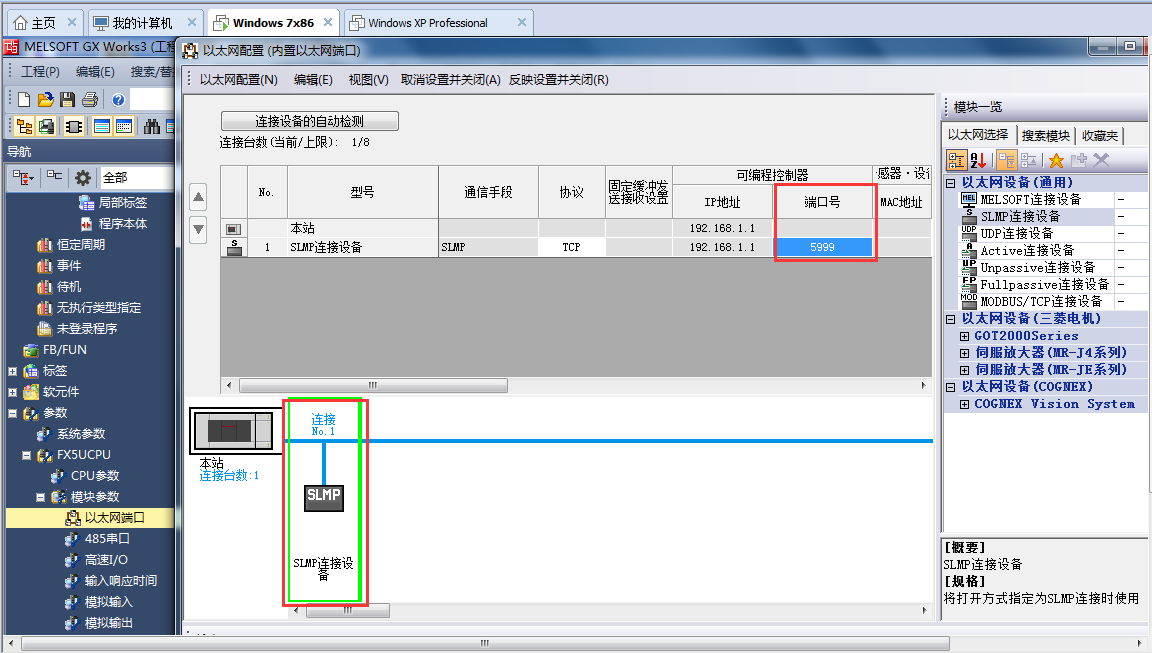

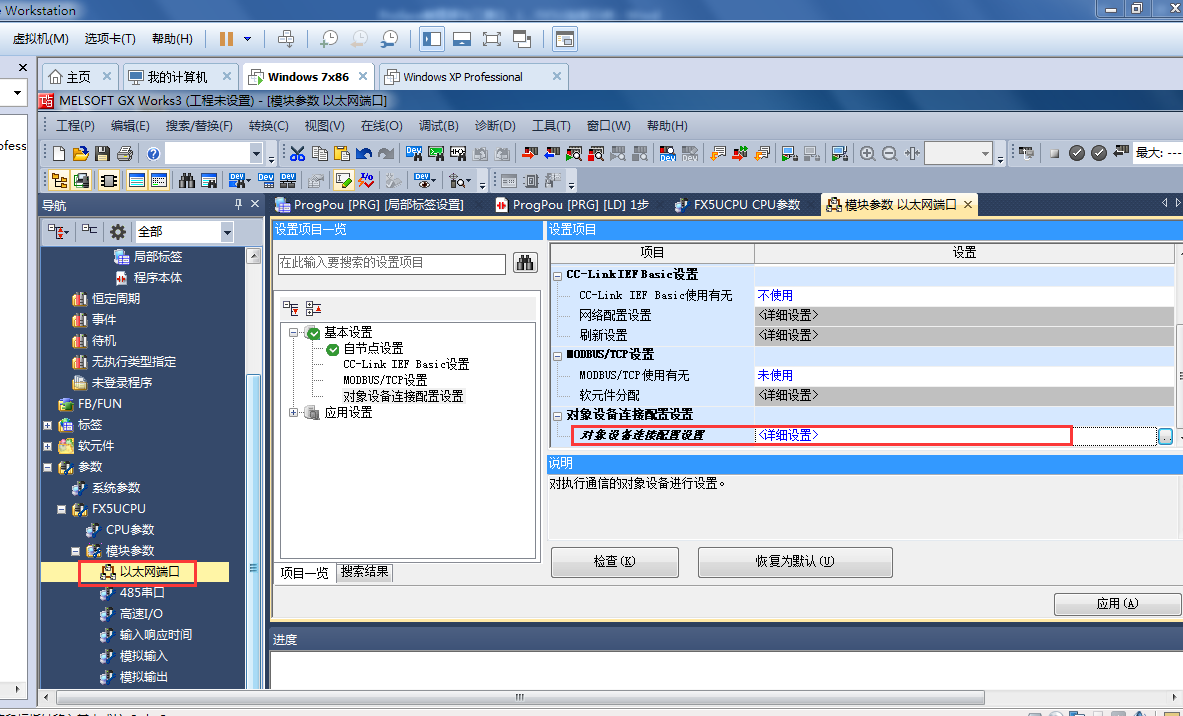

GX Works3软件设置

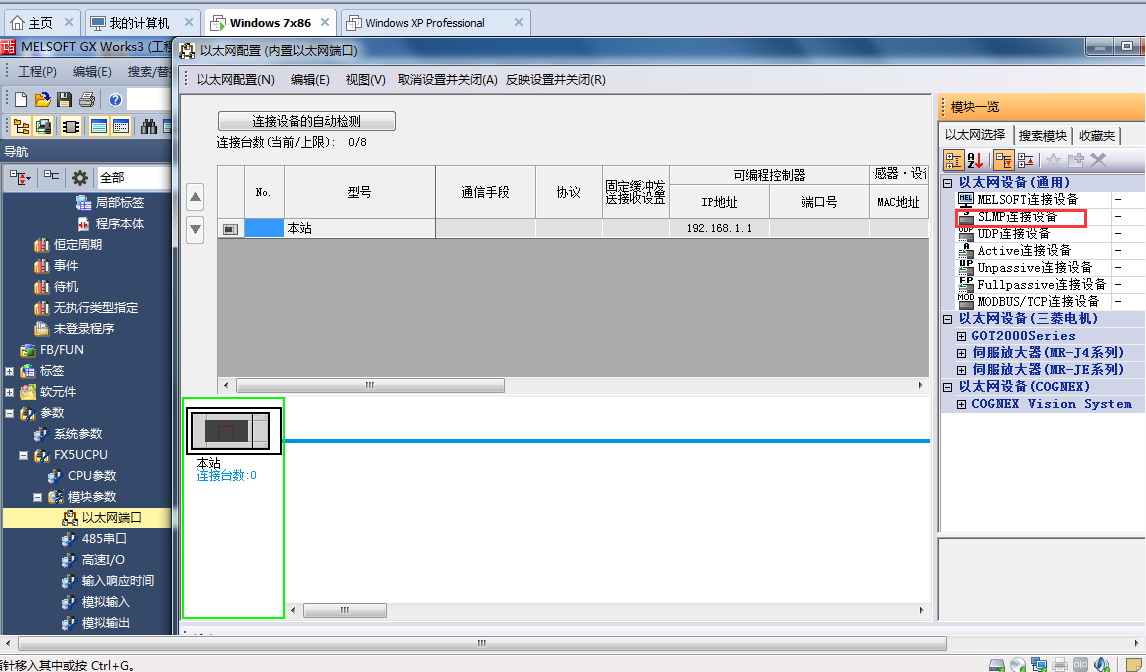

拖拽添加，设置端口号(如果选择的是SLMP UDP的话还需要在“传感器-设备”栏输入触摸屏的IP地址)

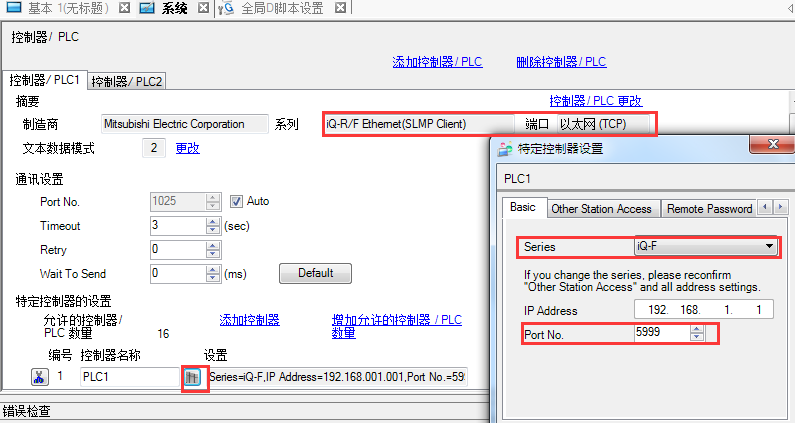

触摸屏选择iQ-R/F Ethernet(SLMP Client)驱动

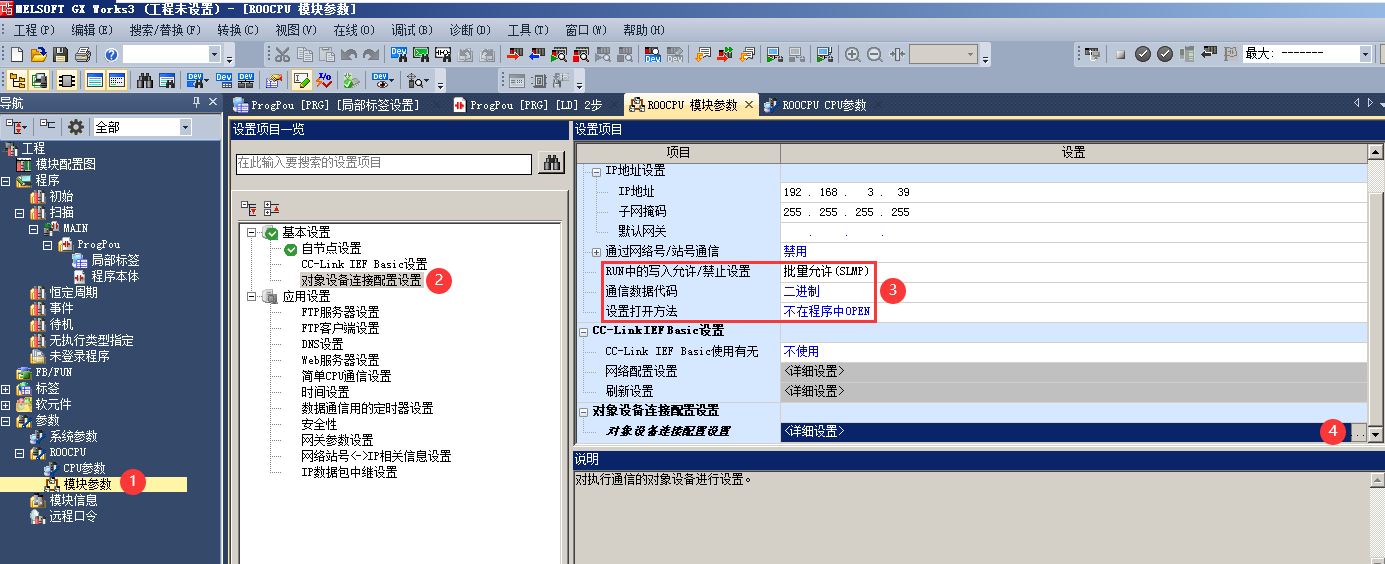

R系列内置以太网

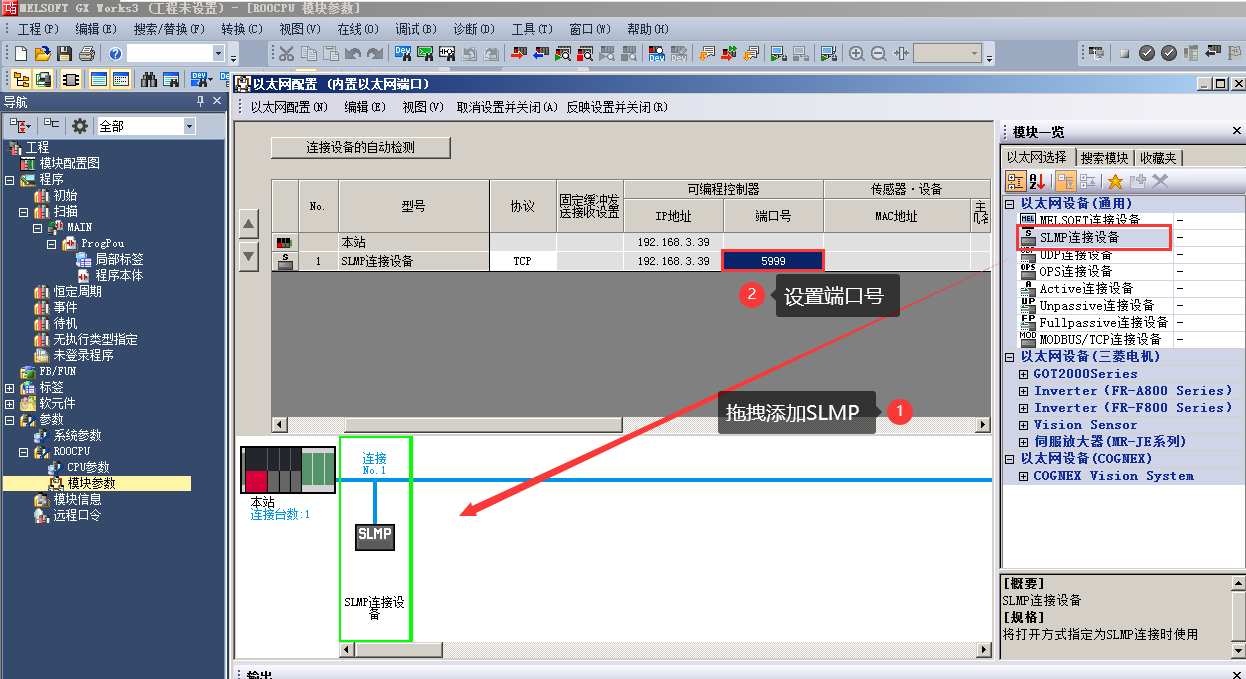

GX Works3软件设置

自定义端口号

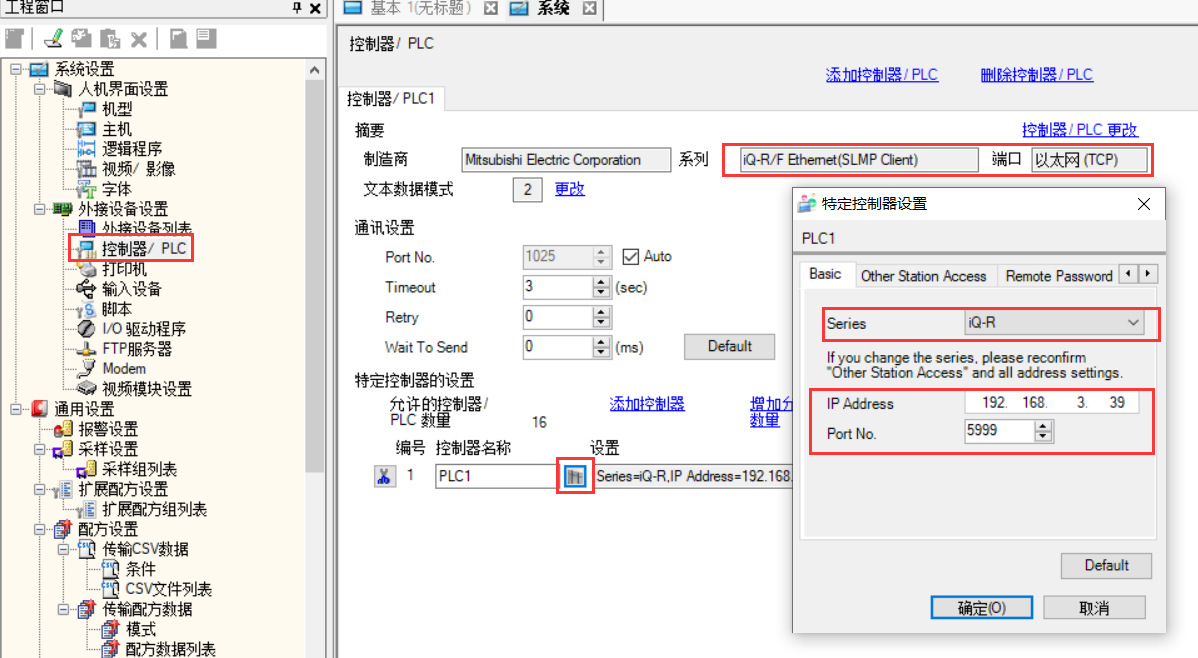

ProEX软件设置

二，串口连接：

串口连接包括Q系列CPU直连，以及Q系列+QJ71C24模块，L系列+LJ71C24，FX5UCPU直连或者232/485BD，ADP模块。

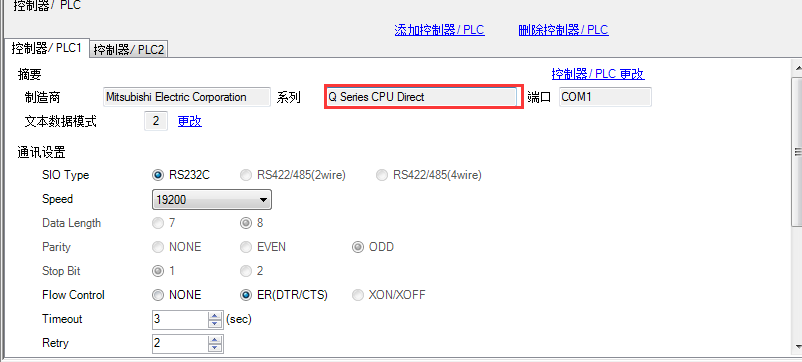

QCPU直连不需要对PLC做设置，波特率自适应，8，1，奇校验（Q00UJCPU, Q00UCPU, Q01UCPU, or Q02UCPU请勿勾选 GX Works 设置-内置串口通讯-使用串行通讯；勾选了反而无法通讯 ）

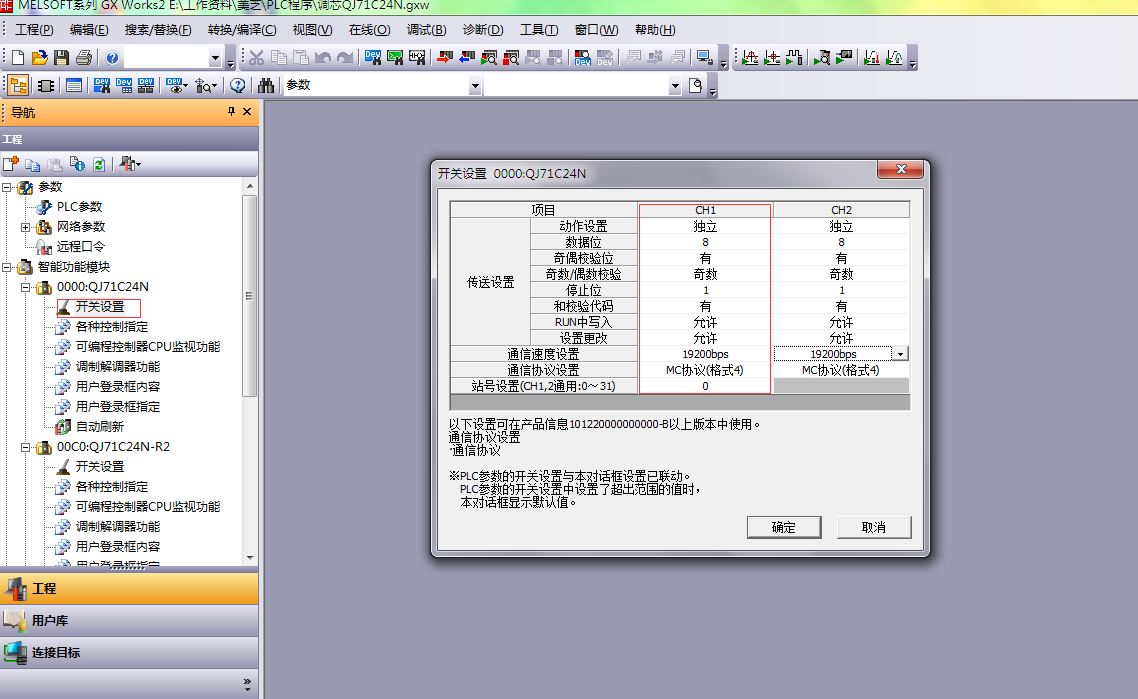

QJ71C24/LJ71C24 串口模块

Q和L系列模块设置一样，通讯协议项选择MC协议格式4和格式5都可以，触摸屏有与之对应的选项

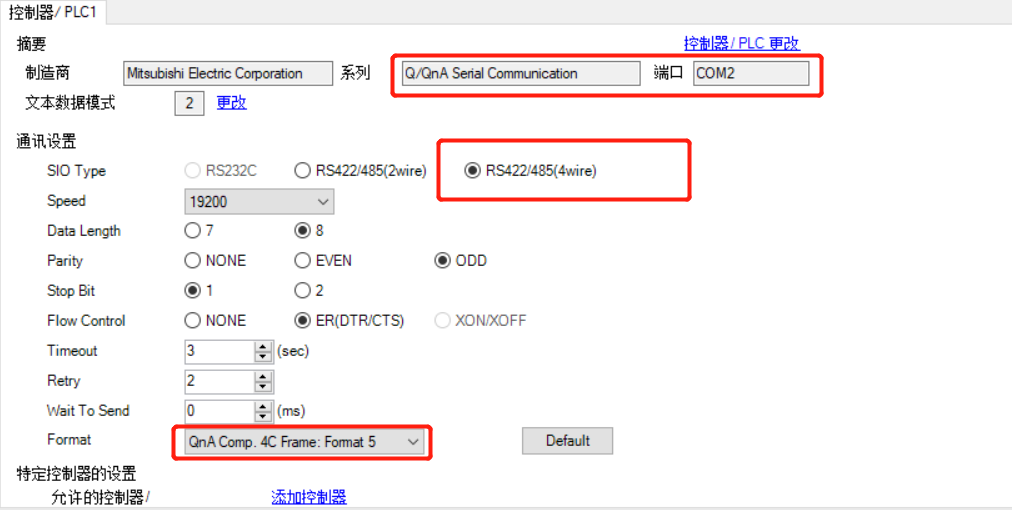

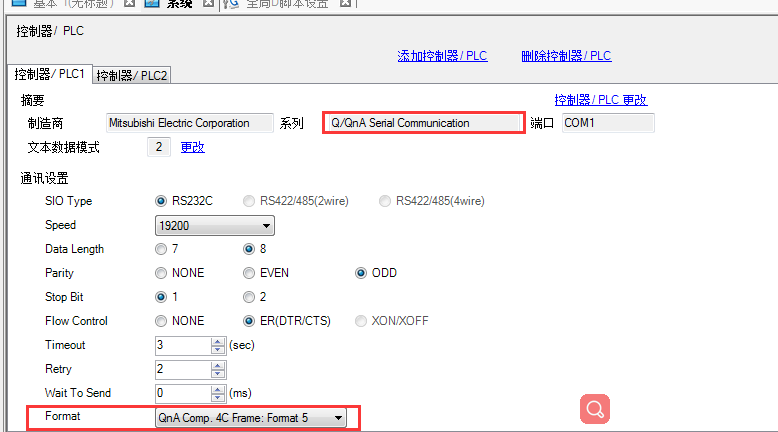

触摸屏默认设置为Format5即对应GX Works设置里的MC协议格式5，两边都选格式4也行。

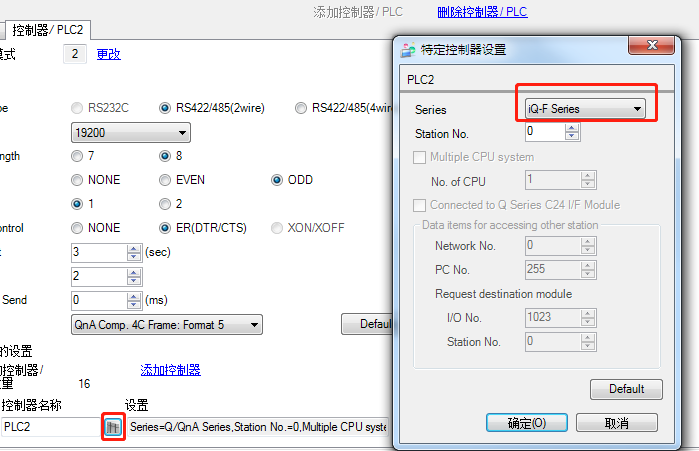

FX5U串口

FX5U串口通讯包括内置485/422接口以及232/485 - BD/ADP扩展模块

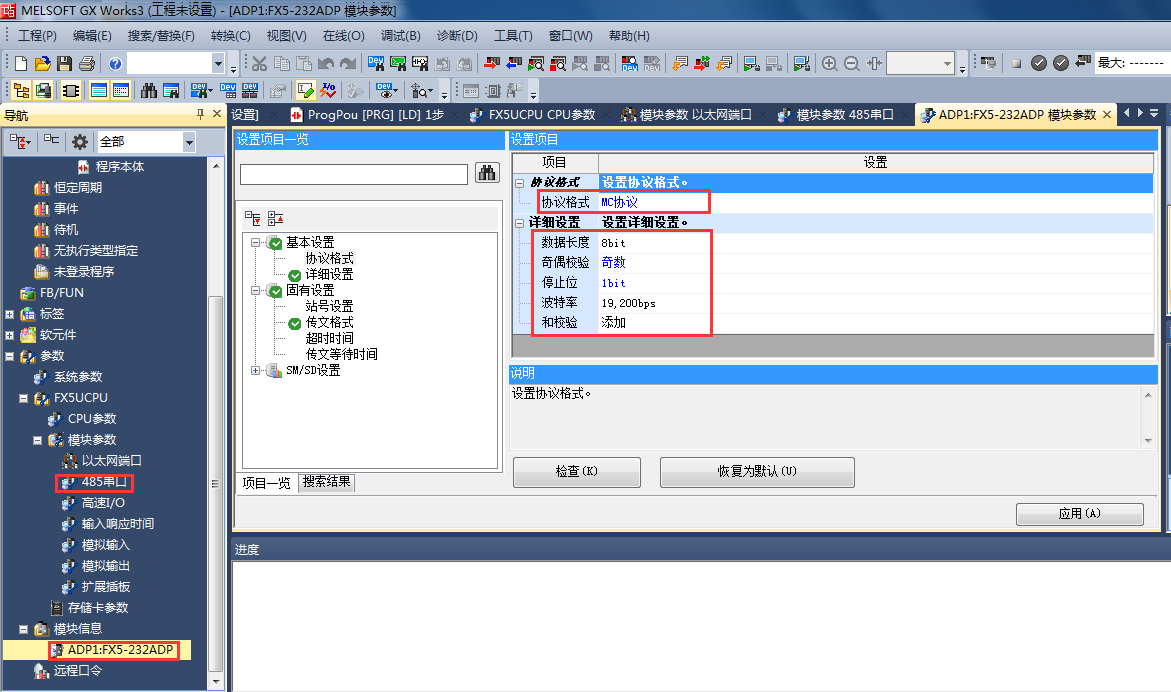

GX Works3中的设置如下
CPU上的485接口与扩展模块的设置项是一样的，只是入口不一样。

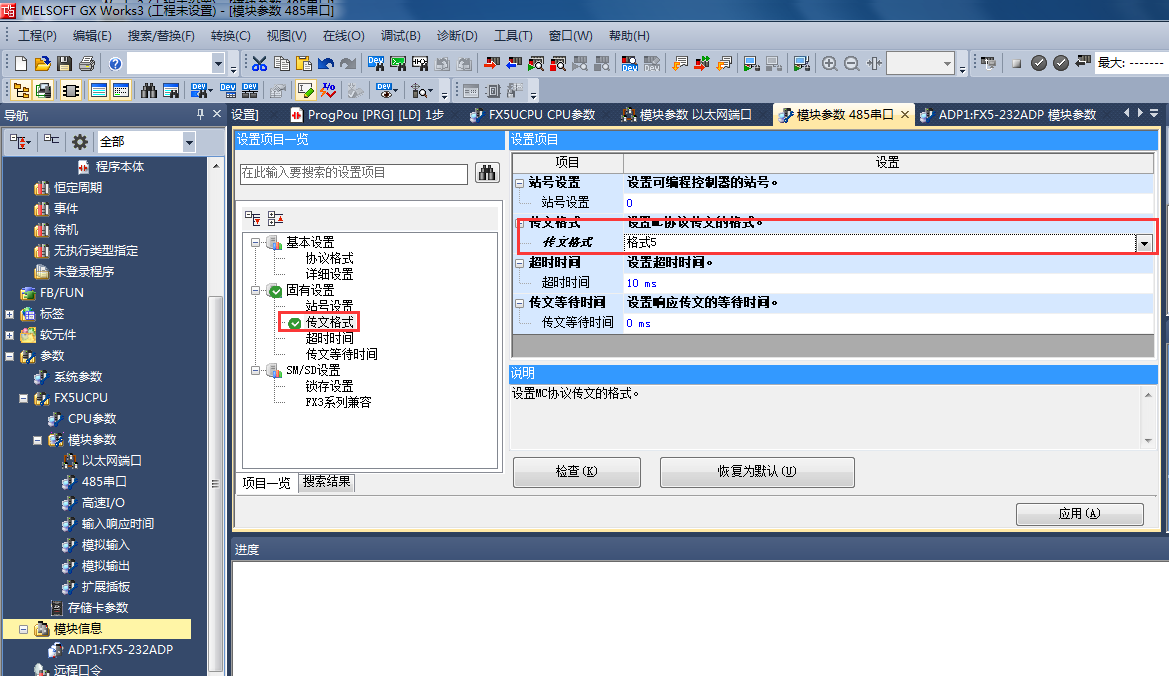

CPU上的接口在 模块-485串口中设置，扩展模块则是在模块信息中相应的扩展模块型号中设置
串口参数以及和校验

传文格式选择MC格式5
