使用Q系列CPU的本体以太网口通讯,我们建议使用QnU的方式进行通讯。
这种方式有以下好处:

  1. 设置简单,连接方便
  2. 多台屏连接一个CPU时,屏内通讯设置无需改变
  3. 支持三菱的多CPU系统,可直接访问其他CPU站内的地址区域

    一、使用前的注意事项

  4. 该教程所述QnU通讯协议,适用于Q系列本体自带以太网口的PLC。

    二、GP-Pro EX设置流程

  5. 进入【控制器/PLC】页面。【工程】-【系统设置】-【控制器/PLC】

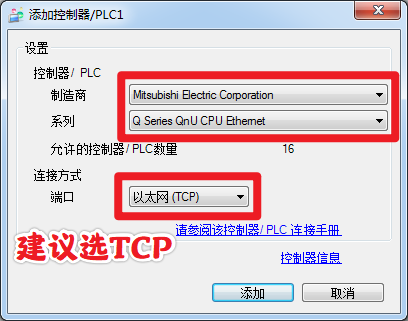

  6. 设置控制器

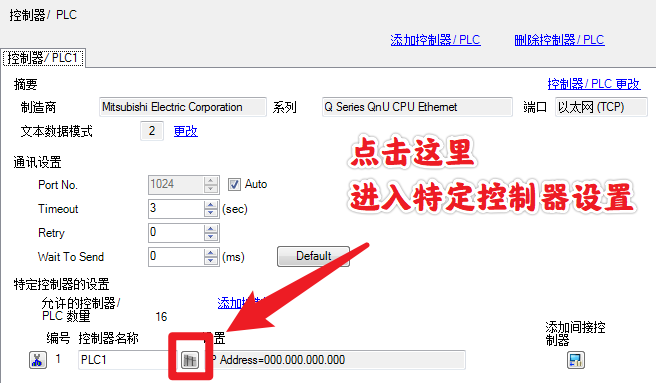

  7. 进入特定控制器设置
  8. 设定PLC的IP地址
  9. 设置完成

    三、三菱GX Works2软件设置流程

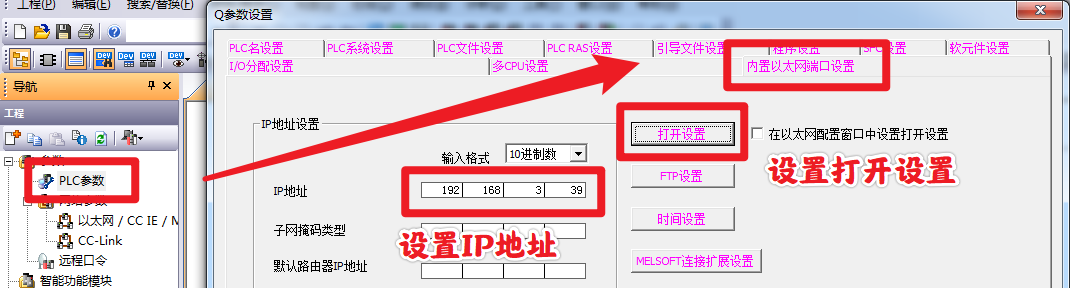

  10. 打开【PLC参数】,选择【内置以太网端口设置】,在其中设置【IP地址】和【打开设置】

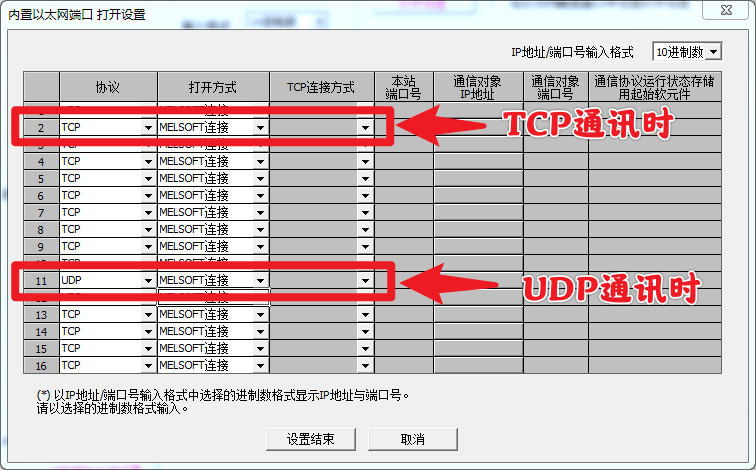

  11. 在其中设置MELSOFT连接,其中【协议】项目要与触摸屏【端口】设置成一致才可以。并且端口数量要大于等于PLC上连接的触摸屏数量。image.png
  12. 设置完成后,点击【设置结束】,结束设置。

    四、常见问题

  13. Q:触摸屏报错RHAA065、RHAA066,该如何处理?
    A:请检查触摸屏和PLC的IP地址是否在同一网段、触摸屏和PLC通讯连线是否完好。
