欧姆龙大名鼎鼎的CP1H-EX（本体以太网口）与CP1W-CIF41（以太网模块），是我们经常会用到的PLC和模块。但是在触摸屏的PLC连接手册中却不见他们的踪影，是不是触摸屏没法跟他们通讯呢？非也非也。本篇教程，就带您来一同参透这其中的奥妙。

一、使用前的注意事项

没啥注意事项 ∑(っ°Д°;)っ

二、GP-Pro EX设置流程

1. 进入【控制器/PLC】页面。【工程】-【系统设置】-【控制器/PLC】

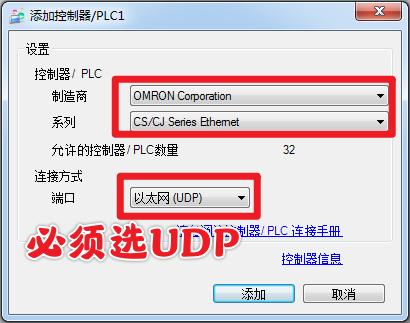

2. 设置控制器

3. 进入特定控制器设置

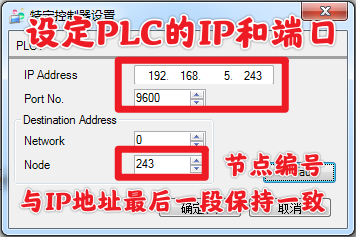

4. 设定PLC的IP地址、端口、节点号。节点号一定要和IP地址的最后一段保持一致


5. 设置完成。

   三、欧姆龙CX-Programmer软件设置流程

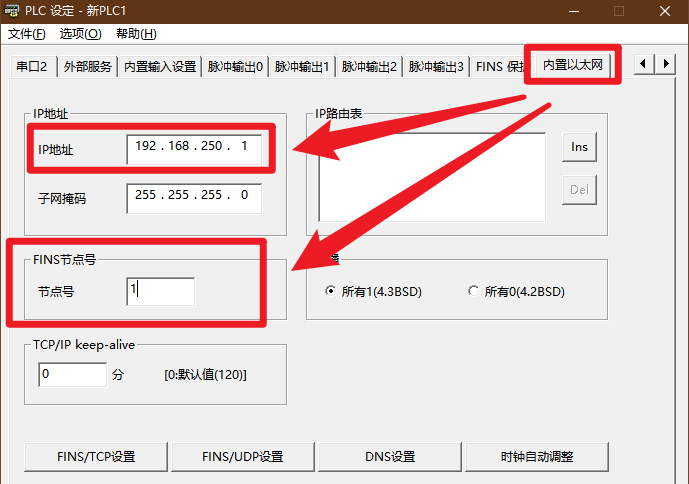

6. 如果是使用CP1H-EX本体以太网口通讯，打开【PLC设定】，设定PLC的内置以太网的IP和节点号

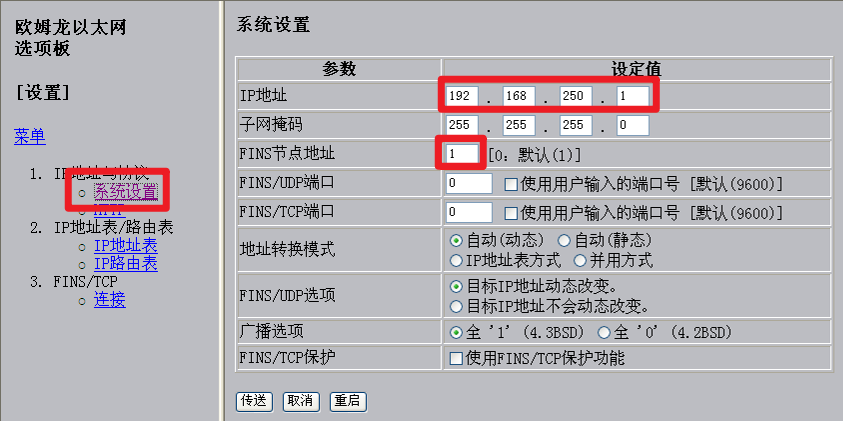

7. 如果是使用CP1W-CIF41网络模块通讯，打开【以太网选项板设置】，设置IP地址和节点号


8. 设置完成。

   常见问题

9. Q：为什么要将FINS的节点号与IP地址的最后一位保持一致？
   A：咱也不知道，咱也不敢问。用高中老师的一句名言来说，那就是：记住就行了 ๑乛◡乛๑
