一，创建窗口画面

PS：如果想禁止窗口区域以外的触摸可以选择禁用


二，局部窗口

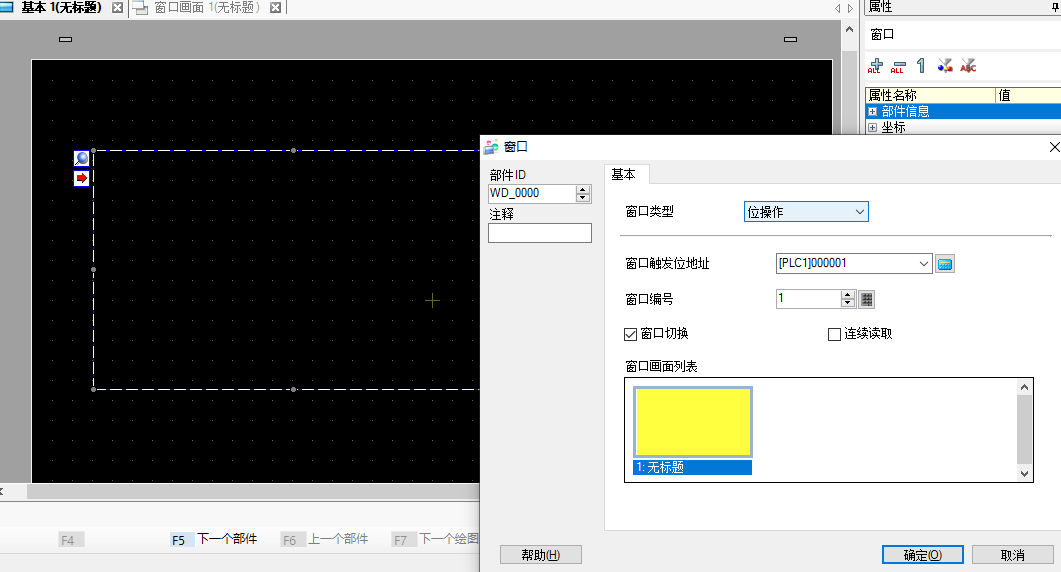

窗口的弹出方式分为局部窗口和全局窗口，局部窗口属于画面上的窗口部件，路径：【部件】-【窗口】，部件里面设置窗口的弹窗的触发条件（详细参考手册12.7.1章节），局部弹窗依赖于基本画面上的窗口部件，所以只能在这个画面上触发弹出，别的画面无效。

2.1 触发弹窗的方式：

详情参考中文参考手册：12.7章节 窗口 操作指南

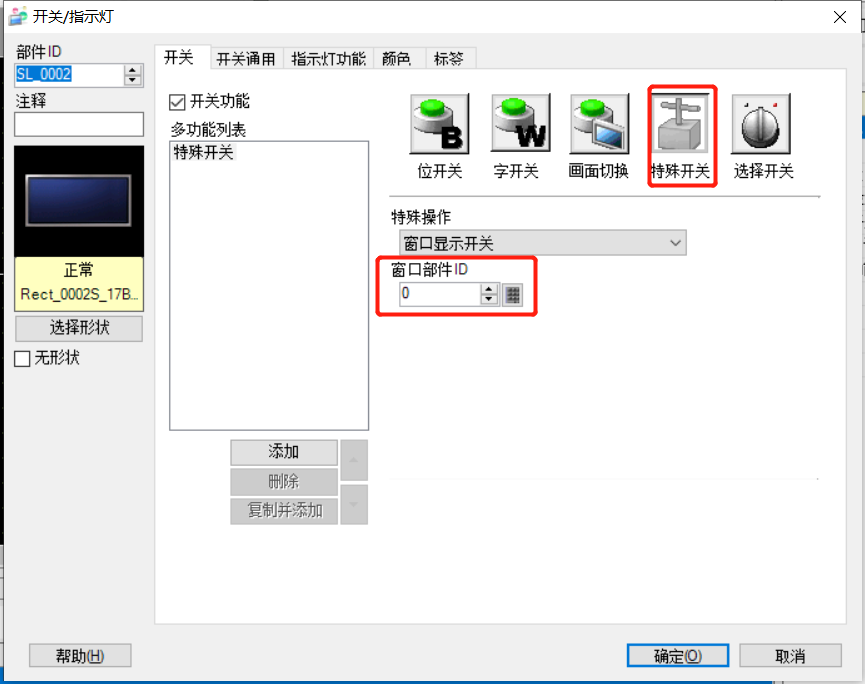

1，开关触发，窗口部件自带的按钮可用于控制窗口的打开和关闭。部件自带的这颗按钮如果想放在窗口画面上用于关闭，推荐使用【特殊功能开关】-【窗口显示开关】。

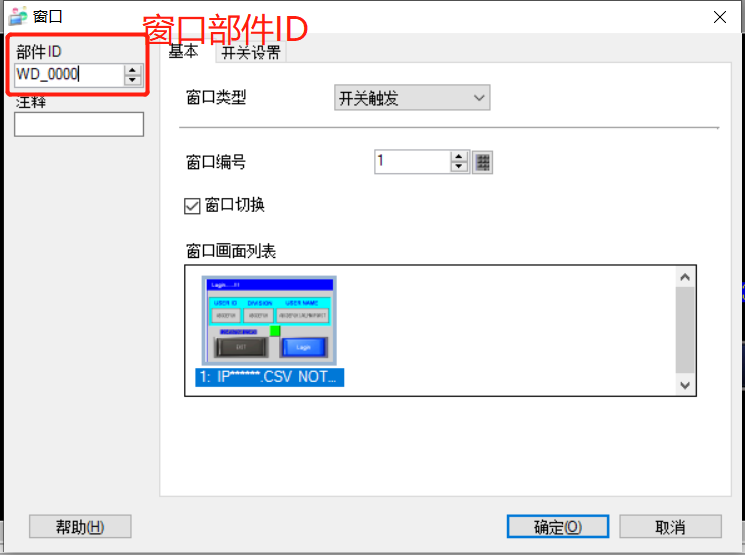

注意：【窗口显示开关】与窗口的对应关系是指定窗口部件的部件ID号，而非窗口画面编号
2，位操作：指定的位地址 ON显示弹窗，OFF关闭弹窗
3，字操作：
常量：指定一个字，写入数值1显示弹窗，写入0，关闭弹框，窗口号选定的，不能由地址自由控制

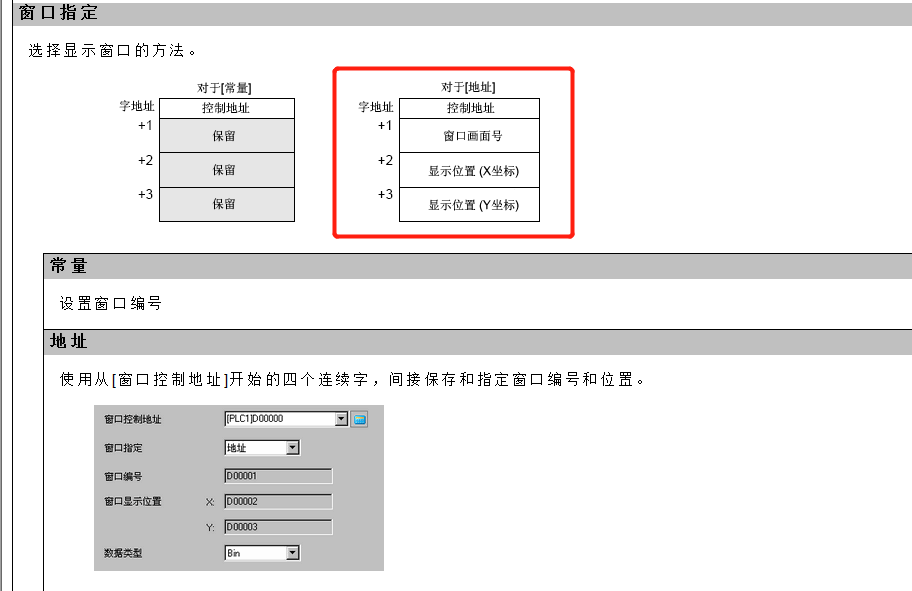

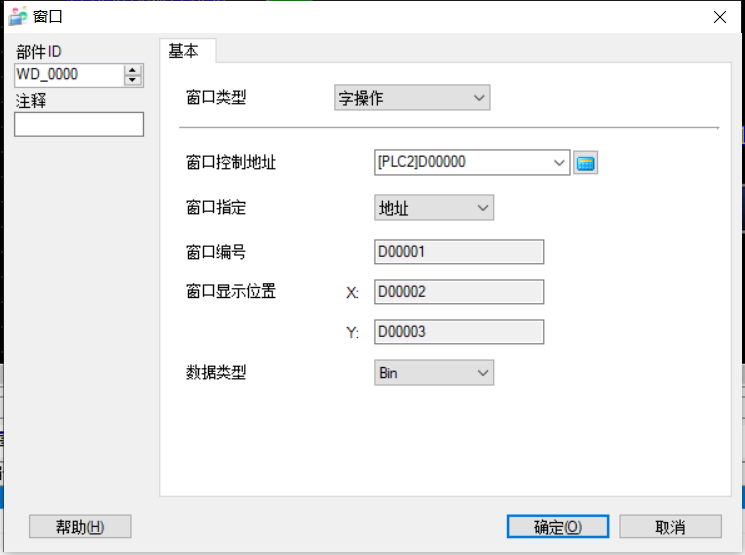

地址：由四个连续地址控制，，比如下图需要弹出W100号窗口画面，需要在D0写入1（使能）D1写入要弹 出的窗口编号数值100，D2，D3写入要窗口在画面上的显示位置X，Y坐标值。

三，全局窗口（在任意画面弹出）

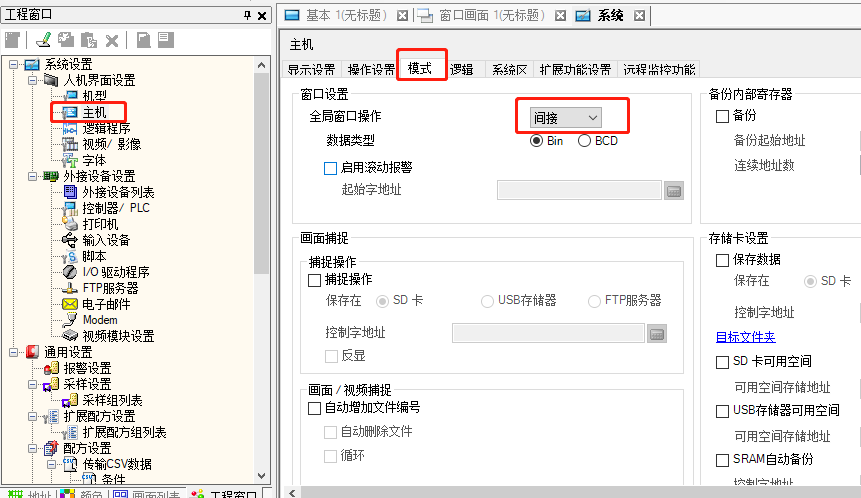

1，全局窗口默认是禁用的，需要在【主机设置】-【模式】里面启用为【间接】
PS：直接模式与间接模式的区别参考上文局部窗口 字操作的 常量与地址的控制区别，详细参考手册 5.4.4.1章节

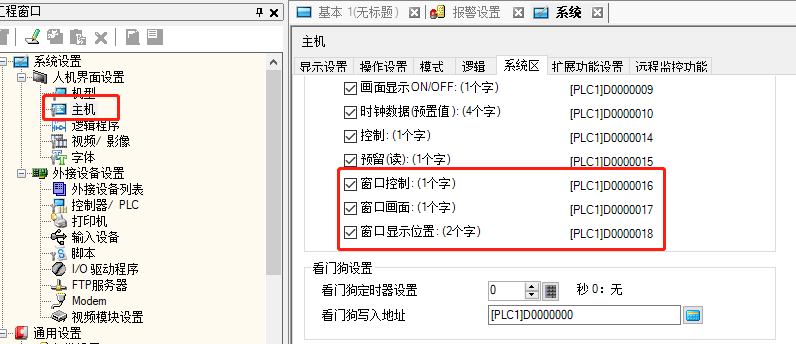

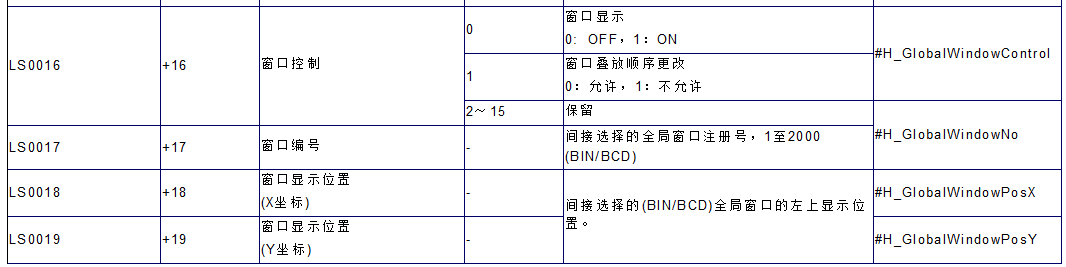

2，设置系统区控制窗口的相关寄存器，可以分配给PLC地址控制。也可以由触摸屏内部地址LS16—LS19控制
比如下图，需要弹出W100号窗口画面，需要在D16写入1（1：窗口打开，0：窗口关闭），D17写入要弹出的窗口编号数值100，D2，D3可以写入要窗口在画面上的显示位置X，Y坐标值，如果不写默认为0，就是在触摸屏的左上角位置弹出

PS：
1，全局窗口间接模式，这4个控制字与上文局部窗口字地址控制类似，第一个控制字可以看作是弹窗的使能，第二个字才是窗口画面的编号。

2，全局窗口同时只能弹一个，如果有同时弹多个全局窗口的需求，可以在一个画面上放多个局部窗口，然后需要全局弹窗的画面都调用这一个基本画面。路径：【绘图】-【画面调用】
