ProEx 4.09 SP1(4.09.200)及以上版本 connection key(连接密钥)取消说明
因为这个连接密钥我们一般是用不到的,所以只要取消掉就和低版本一样的使用习惯了

一,在传输设置中取消(强烈建议设置)

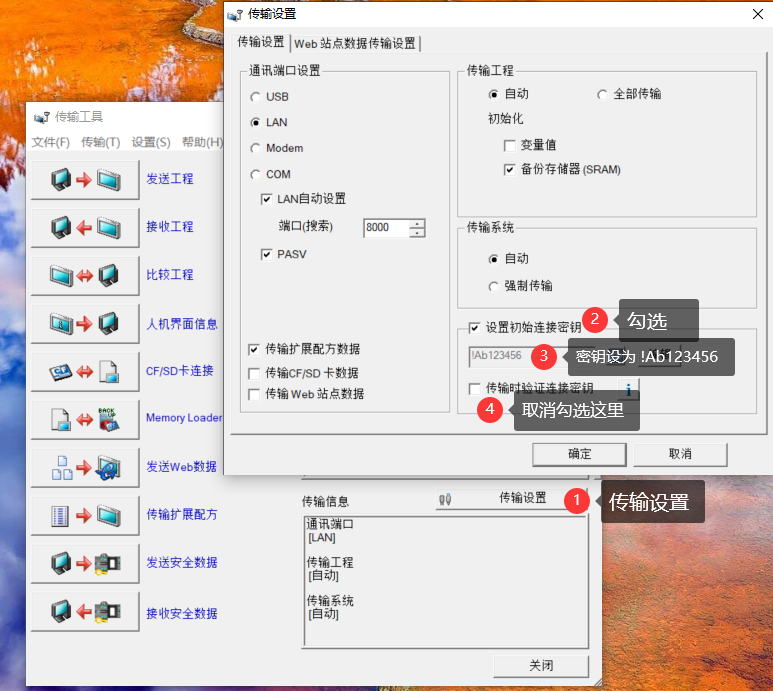

重要:装完新版4.09 SP1软件之后(SP1是4.09.200及以上版本新代号),第一件事情,就是在【传输设置】里面做如下设置(主要目的就是取消连接密钥),设置以后就不会再有链接密钥的困扰了,一劳永逸
image.png,

二,屏已经被设置了连接密钥,取消方法

情况1:有装新版软件

如果触摸屏在没有取消【连接密钥】的情况下已经下载过程序了,并且你有装最新版 4.09SP1的软件,屏里的程序你也有,这种情况可以先初始化触摸屏,然后在下程序进去。

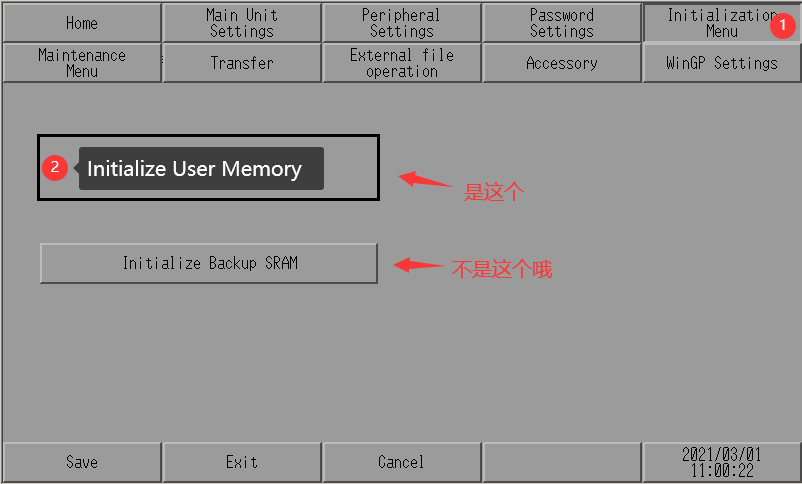

初始化方法:进入 Offline离线模式-初始化设置-初始化用户存储器(会删除屏内工程),初始化时要输系统密码(进入离线模式的密码),如果没有,默认密码是1101

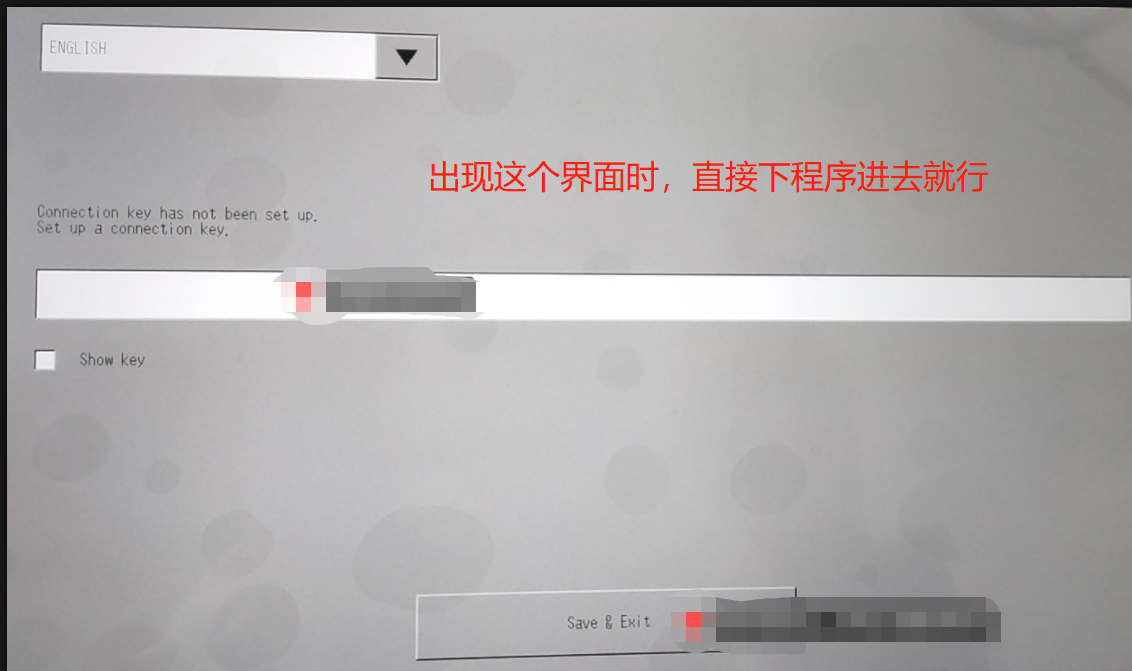

初始化完成之后,退出离线模式,然后触摸屏会重启出现下图界面时,直接下载触摸屏程序进去就行(记得上文中说的先在【传输设置】里面取消验证链接密钥,再进行程序下载)

情况2:知道连接密钥是多少,在离线模式中将其取消

没有最新版的软件(4.09 SP1)软件,但触摸屏被其他同事用SP1版本下载过,且设置了连接密钥。这时候需要在【Offline离线模式】中取消掉连接密钥,才能用低版本软件进行上下载。
位置:离线模式Offline—密码Password—连接密码(connection key)

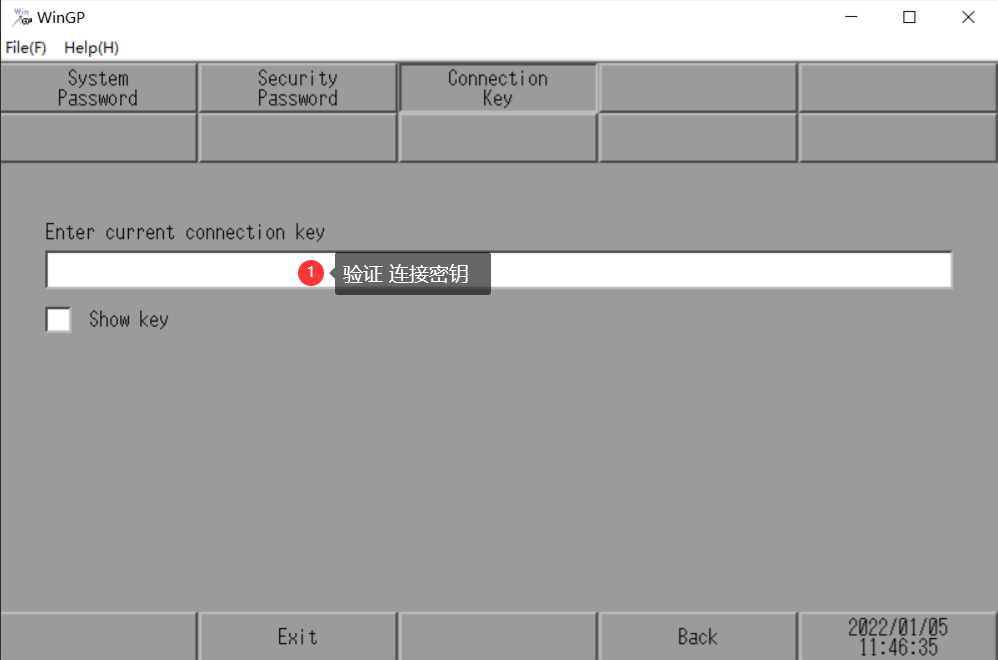

已知连接密钥是多少,可以直接验证连接密钥,然后进去取消掉

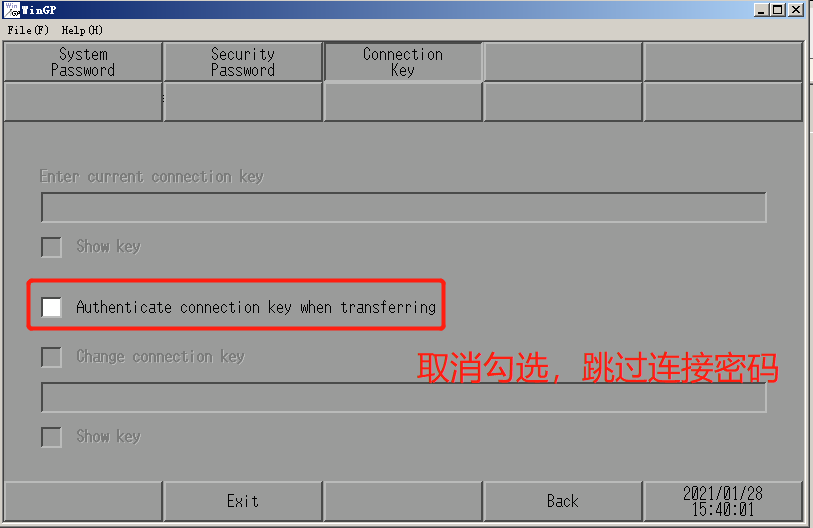

取消勾选之后,保存退出,就可以用低版本ProEx下载触摸屏程序了

情况3:没有装新版软件,也不知道连接密钥是多少

1初始化触摸屏,此时会删除屏内程序请确保你有原程序
2,重新设置连接密钥
3,取消连接密钥,然后保存退出,就可以下载程序了
PS:情况3的设置步骤有点绕,这里建议你安装新版4.09 SP1软件,然后按照上文一,二节处理

三,FAQ

3.1【连接密钥】和【发送/接收密码】有什么区别?

1,【发送/接收密码】在每次工程下载时随同工程一起设置进屏内,【连接密钥】只在第一次下载工程时随工程一期设置进屏内,之后需要修改或跳过/取消密码需要在离线模式Offline中设置

2,【连接密钥】启用时,只针对网口/USB上下载程序需要验证,U盘和SD卡上下载不需要验证,所以【连接密钥】不能替代【发送/接收密码】,为了保护您的程序安全,建议还是采用【发送/接收密码】。
【发送/接收密码】位置:工程-信息-密码-发送接收密码

3,跳过/取消 验证【连接密钥】不代表把第一次下载时设置的密码清除,触摸屏必须有一个【连接密钥】,无论你是否启用【连接连接密钥】
