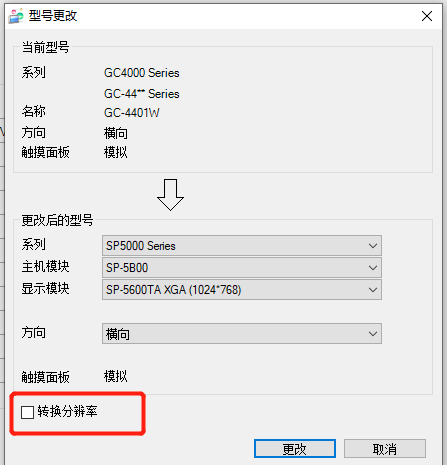

一,更改机型时勾选转换分辨率
由于不同机型分辨率差异,建议更改机型是勾选【转换分辨率】,确保转换后的画面能完整铺满显示
注意:
1,部分部件或图片不能完美支持【转换分辨率】,如果排版有问题,请手动调整这些部件的大小
2,如果第一次忘记勾选【转换分辨率】,可以改回原机型(不勾转换分辨率),然后再重新改成你要的机型(这时要勾选转换分辨率)
二,开启内部存储,用于替代SD卡
2.1 内部存储简介
ST6000&ET6000机型可将触摸屏板载存储器(NAND)划分一部分出来用于存放刷卡人员名单,操作操作日志记录,报警导出文件等等。相当于用内部存储取代了SP5000系列的SD卡,这样就无需插U盘了。并且内部存储与SD卡的刷卡脚本是一样的,所以如果是从SP5000改机型过来的,刷卡程序不需要变动。如果是新建的工程可以导入5B00的刷卡DEMO模板
注意:
1,内部存储在【初始化触摸屏】或【强制传输程序】时会被格式化,请注意备份重要文件
2,内部存储空间大小有限,请不要放入其他无关文件。这部分空间用于存储刷卡人员名单,操作日志这种小文件是足够的,操作日志文件存储空间满了会自动删除旧的日志文件。
2.2 内部存储开启方法

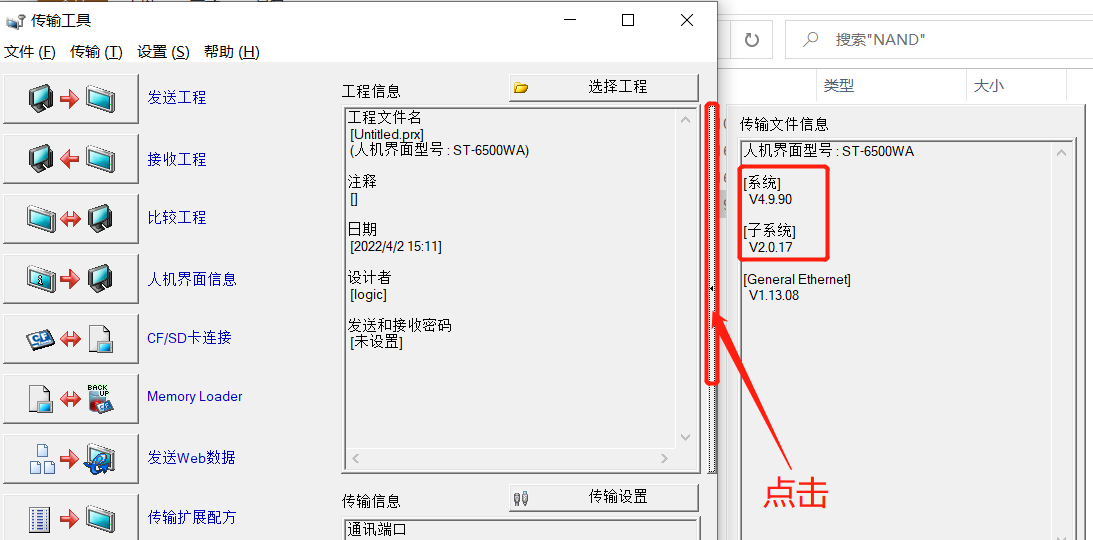

2.2.1,确认软件版本是否支持内部存储
2.2.2,开启特殊开关
SW5-7:开启内部存储,用于存放刷卡人员名单,保存操作日志记录等
SW8-4:ET6000开启FTP服务器功能

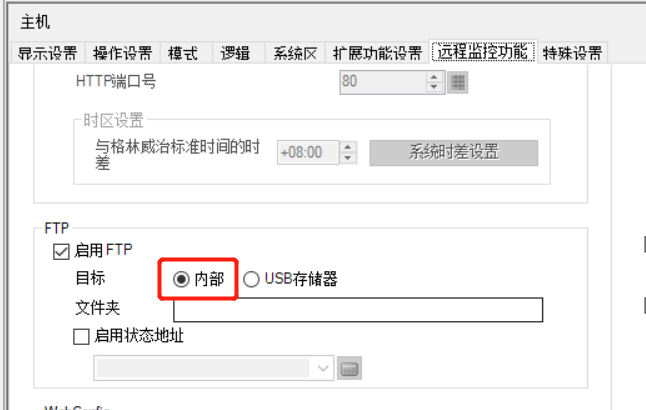

开启内部存储后,触摸屏工程中,原来的SD卡变成了内部存储,和原来使用SD卡的使用方式一样,需要注意的是目前内部存储空间只能通过FTP拷贝文件进去。【传输工具—SD卡连接】暂不支持
2.2.3 如果用于刷卡名单存储,需激活内部存储并验证可用,否则FTP无法访问
可以在画面上用数值显示器显示【内部存储可用空间】的地址的值来显示内部存储空间剩余,单位是KB

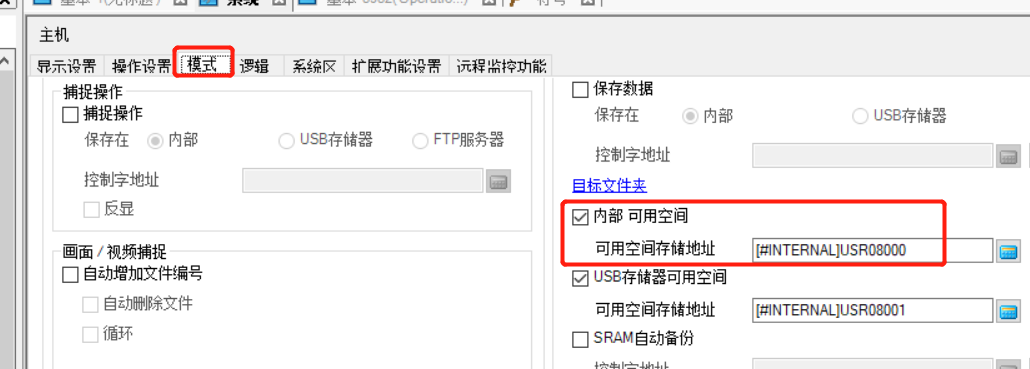

注意:这个内部可用空间是【工程-系统设置-主机设置-模式】中自定义的地址,并非所有都是USR8000,以实际工程中的设置为准

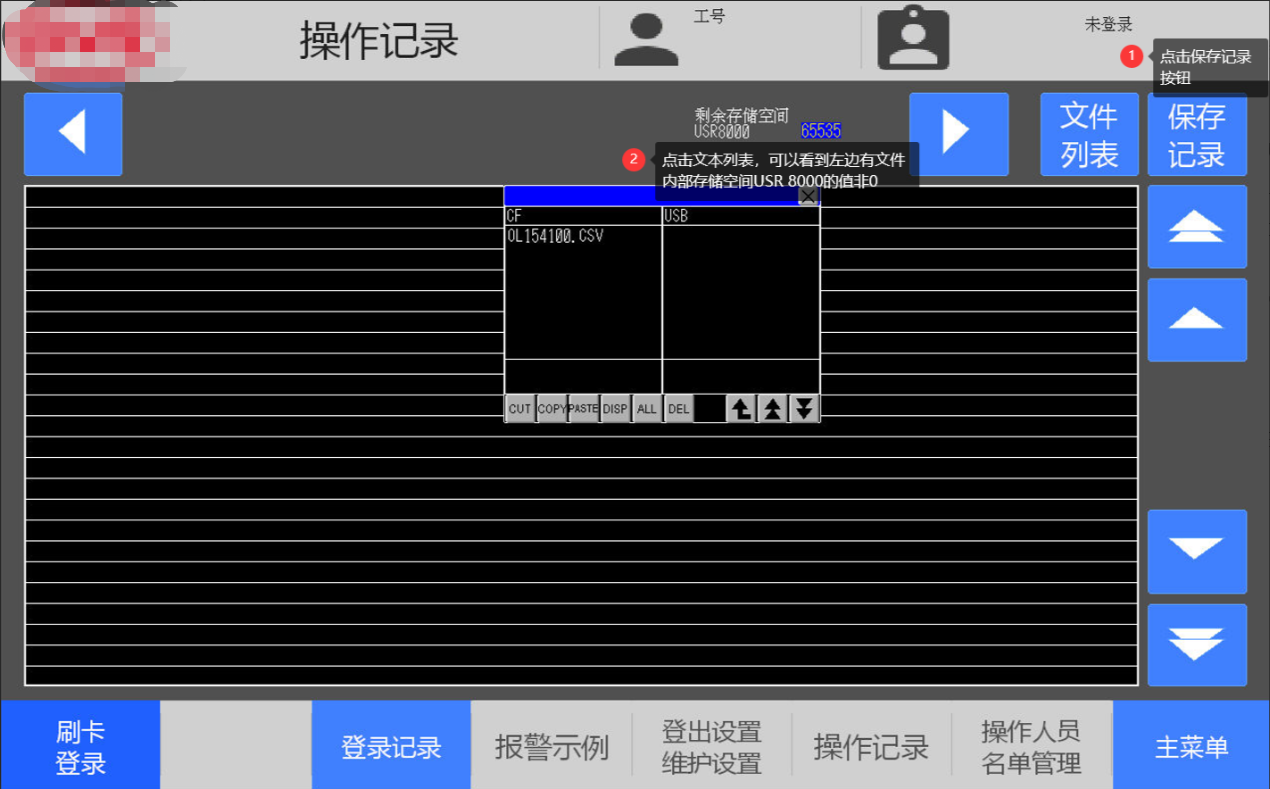

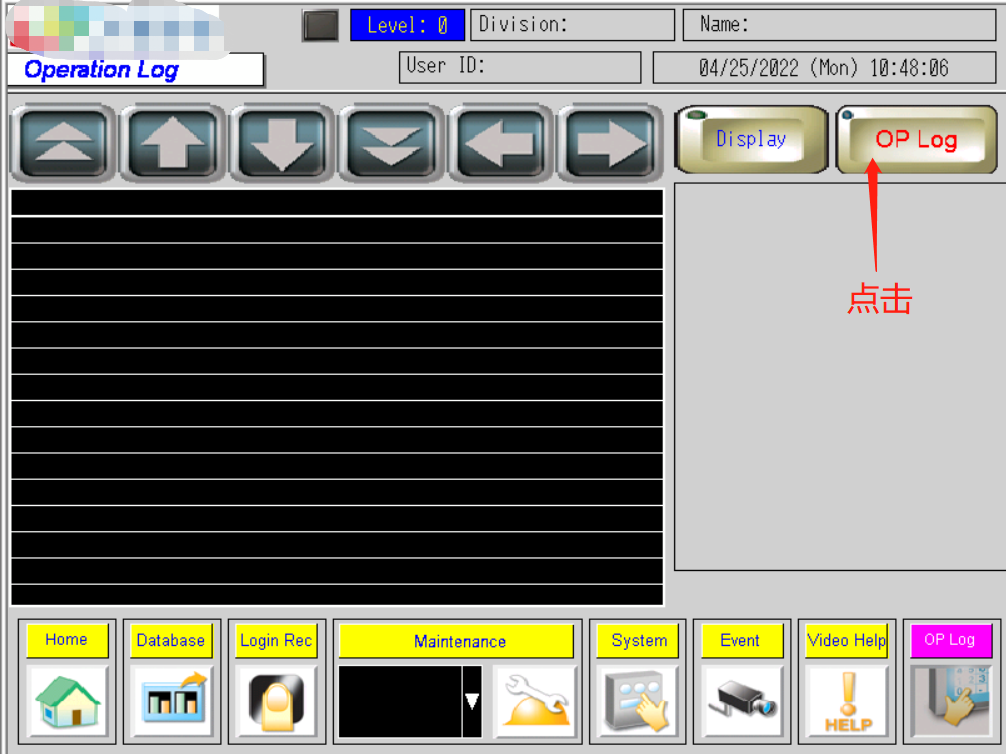

激活内部存储:画面切换到操作记录界面,点击保存记录按钮,然后观察的【内部存储可用空间】地址的值,如果值非0则表示内部存储激活成功

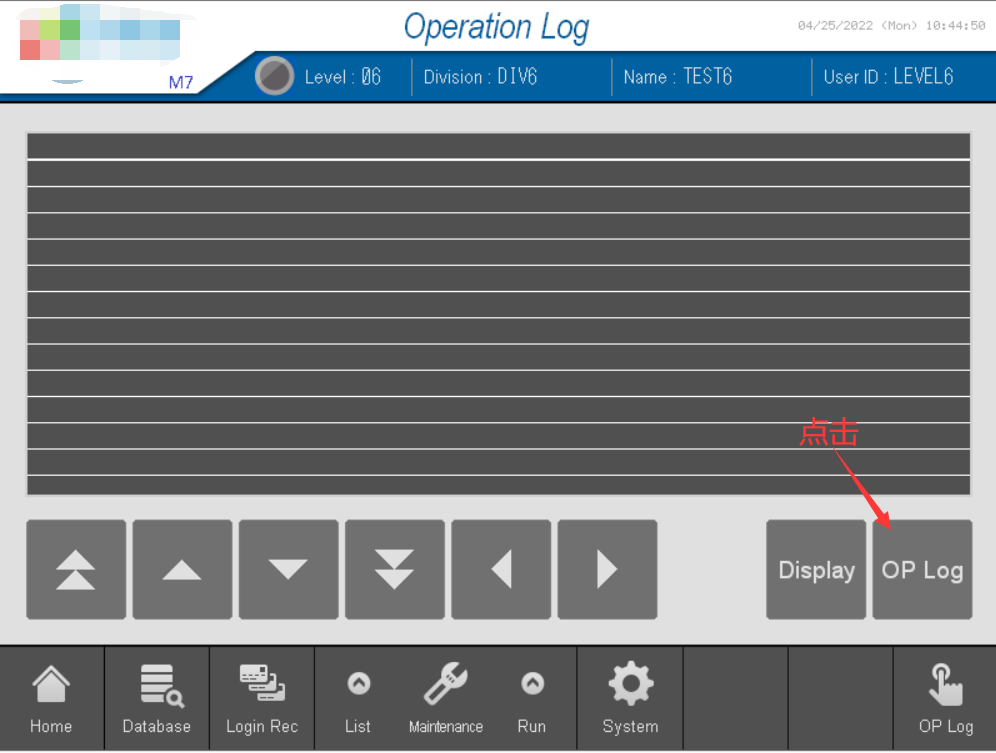

不同刷卡模板的操作日志画面不一样
刷卡模板例1:
刷卡模板例2:
刷卡模板例3:
三,错误处理

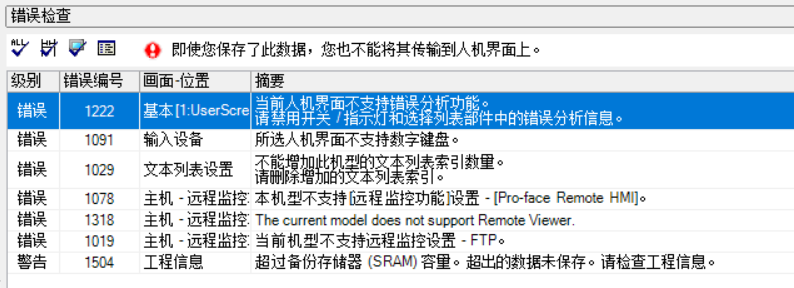

从其他机型改成ST6000或ET6000机型时,可能会出现如下错误警告,可以通过取消不支持的功能,或开启特殊开关来解除这些错误警告
3.1 取消部分不支持的功能
错误1222:本机型不支持错误分析
处理:打开错误提示中的“画面位置”对应的画面,找出该画面上的画面切换按钮,取消勾选【保存报警分析信息】,这样的按钮可能有多个,请全部取消(此错误无法双击跳转到导致错误的那颗按钮,需要一个个找,如果找不到或许在页眉页脚里面)

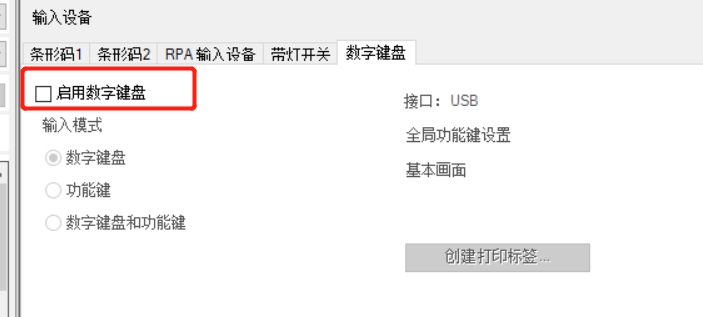

错误1091: 本机不支持数字键盘外设(外设而已,一般用不到)
处理:双击错误消息跳转,取消勾选数字键盘
3.2 打开特殊开关启用功能,解除错误警告

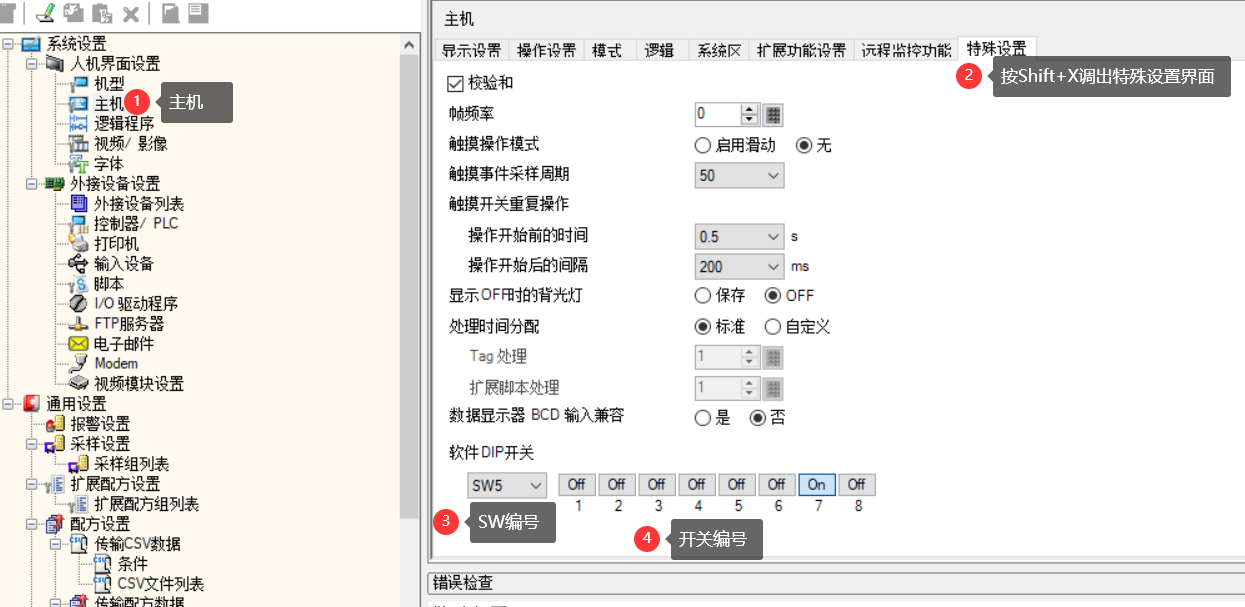

特殊设置界面默认是隐藏的,在主机设置中按下Shift+X键可以调出,里面有多组DIP开关,启用对应的开关可开启相应的功能,
SW5-7:开启内部存储,用于存放刷卡人员名单,保存操作日志记录等(4.09.350中文一体包20220323开始支持)
SW7-4:基本报警注册数量增加到10000条,SRAM记录报警数量增加到2000条
SW7-7:ET6000系列开启Remote HMI支持
SW7-8:开启扩展报警功能,开启文本列表索引数,开启XY散点图功能
SW8-3:ET6000开启GP-Viewer功能
SW8-4:ET6000开启FTP服务器功能
3.3 其他错误
错误1504:超出备份存储器SRAM容量

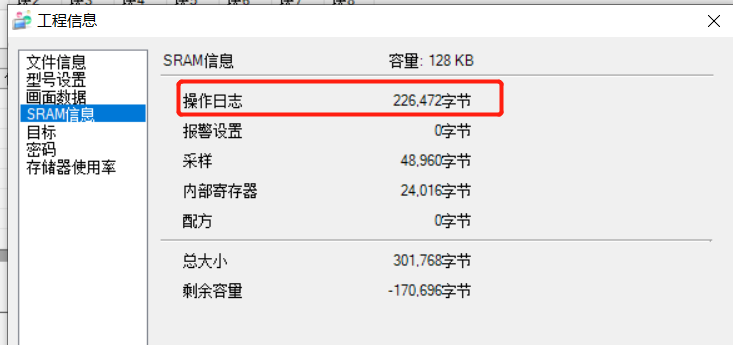

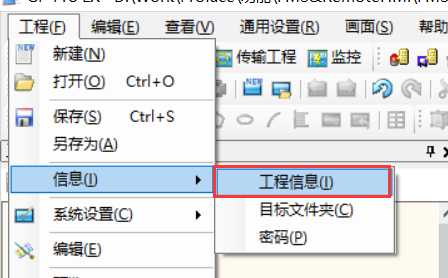

处理:先查看工程信息中,此工程SRAM占用情况,根据需求,哪一项功能占用多就相对调低(一般都是操作日志)

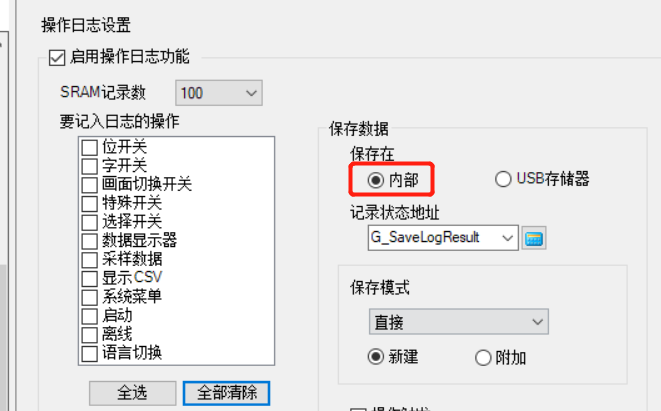

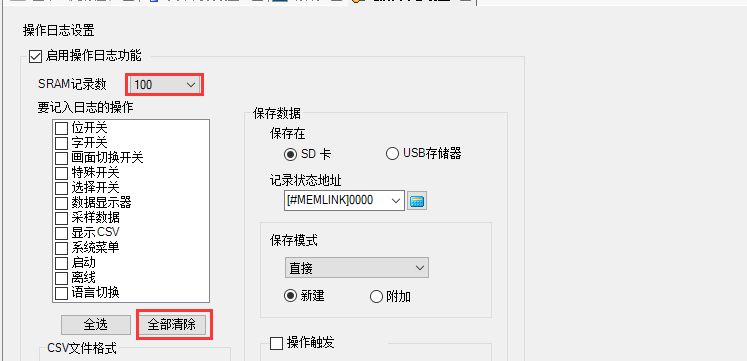

打开相应的功能设置,比如操作日志,记录数可以设置小一些,另外不需要全局记录,应该选择全部清除
