一，简介：

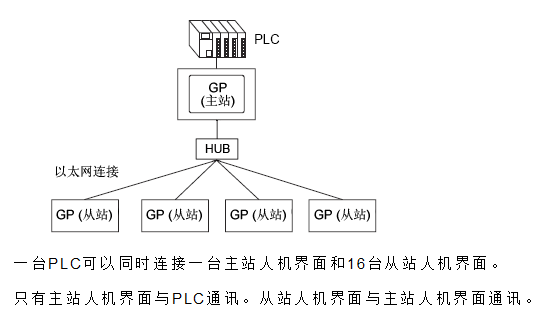

以太网多重连接是指，在多个屏连接一个外接控制器/仪表通讯时，屏可以设置为主/从的连接模式
主站屏：实际唯一与外接控制器进行通讯的屏，所以必须有通讯线连到控制器，
从站屏：所有的从站屏都与主站屏通讯，需要用网线连接到主站屏，从站屏与PLC没有直接通讯关系。所以一旦主站屏通讯不上时，所有从站屏都通讯不上。
二，应用场景
1，当PLC只有一个通讯接口时，比如只有一个串口，但需要接多个屏，就可以用以太网多重连接，主从站的模式。
2，需要多屏互锁时，可以直接勾选锁定功能，该功能基于以太网多重连接。无需额外的互锁程序或脚本。
ProEX默认自带了基于【以太网多重连接】的主从屏互锁功能。具体设置在【工程】-【系统设置】【主机】-【扩展功能设置】-【以太网多种连接】和【操作锁定设置】

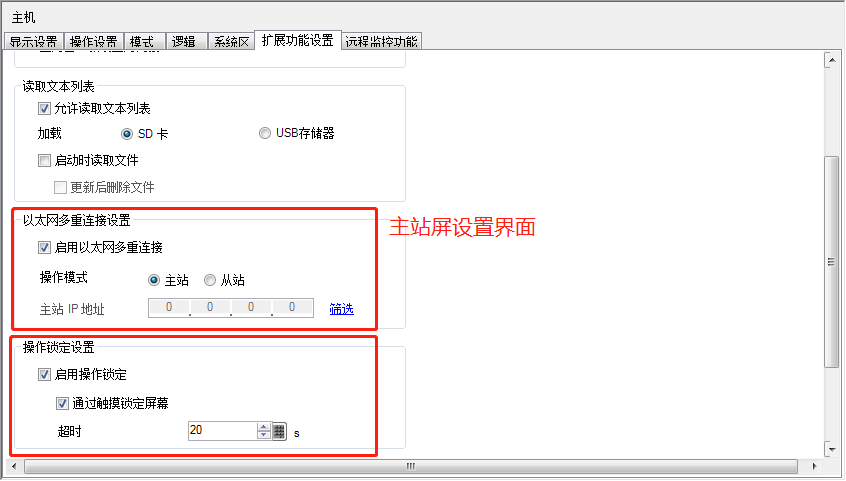

以太网多重连接设置界面如下图。注意：使用以太网多重连接时，必须保证主从站的网络正常，并且PLC/控制器中的设置项一模一样，比如连接的PLC数量，串口参数，PLC网络参数等设置都必须一致
注意：在选择从站时，请按提示关闭【远程监控功能】—【远程查看设置项】
