概述

阿里云 VPC 环境中如何通过 ECS 绑定 EIP 实现 SNAT 和 DNAT 功能，以下步骤分两种功能（SNAT 和 DNAT）的应用场景分别介绍

实现 SNAT

同一 VPC 下存在多台 ECS 实例，对其中 1 台进行绑定 EIP 后，另外的 ECS 通过绑定 EIP 的 ECS 实例进行访问外网。

1、绑定同一 VPC 下的其中 1 台 ECS 实例。
2、使用 SSH 终端工具，如 Xshell 等，执行以下命令，登录绑定 EIP 的 ECS 实例。
3、开启系统的 IP 转发功能。

sed -i 's/net.ipv4.ip_forward = 0/net.ipv4.ip_forward = 1/g' /etc/sysctl.conf
sysctl -p

4、执行以下命令，实现 SNAT 转换。

iptables -t nat -I POSTROUTING -s [$Intranet_CIDR] -j SNAT --to-source [$Intranet_IP]

说明：

• [$Intranet_CIDR] 为内网网段，例如：172.16.X.0/24。
• [$Intranet_IP] 为绑定 EIP 的 ECS 实例的内网 IP 地址。

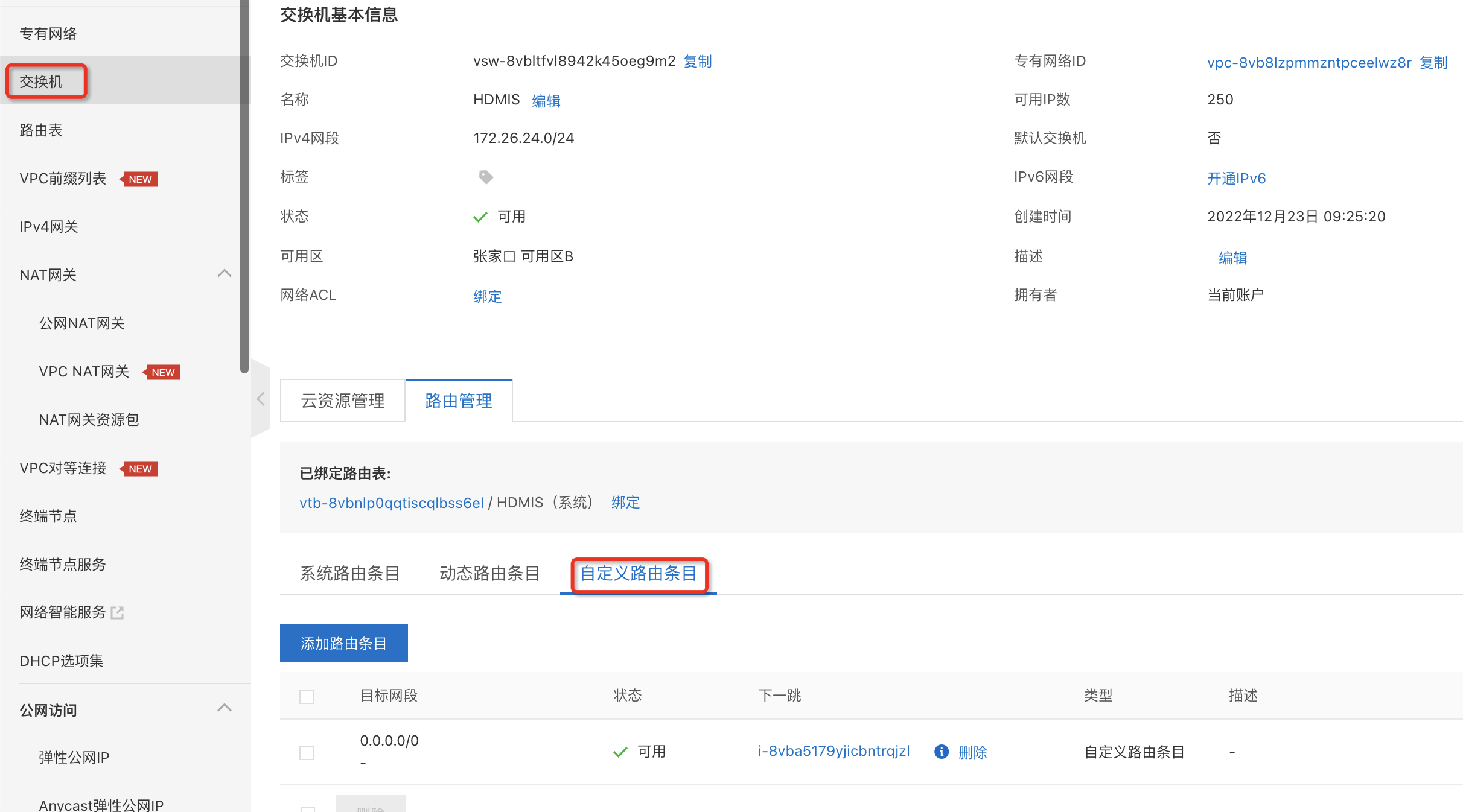

5、登录专有网络控制台，选择 vpc，选择交换机，添加目标网段为 0.0.0.0/0 的路由。

说明：下一跳 ECS 实例，选择绑定 EIP 的 ECS 实例。

6、登录转发机执行命令查看规则

iptables -nL -t nat

7、目标机执行以下命令，确认实例可以访问外网

ping baidu.com

实现 DNAT

通过映射后端服务，提供外部访问，请参考以下步骤执行：

1、如何绑定 EIP 并开启 IP 转发功能，请参考实现 snat 的前三步。
2、执行以下命令，实现 DNAT 转换。

iptables -t nat -I PREROUTING -p tcp --dport 80 -j DNAT --to [$Destination_IP]

说明：[$Destination_IP] 为需要转发到请求的目的 IP 地址，非绑定 EIP 的 ECS 实例 IP。

3、登录转发到的 ECS 实例，执行以下命令，让转发的数据包实现 “双向通路”。

iptables -t nat -I POSTROUTING -p tcp --dport 80 -j MASQUERADE

自建 SNAT 策略后网络不通

问题原因

• 没有开启内核路由转发。
• VPC 上的 VRoute 路由配置问题。
• timestamps 的原因。
• 安全组的原因。
• SNAT 网关上 IPtables FORWARD 链的问题。
• MTU 的问题。

解决方案

没有开启内核路由转发

在网关上开启 ip_forward 后，到达网关的请求才会被 iptables 转发出去。所以一定要先开启 ip_forward。执行如下命令，如果返回 1 说明已开启。

more /proc/sys/net/ipv4/ip_forward

VPC 上的 VRoute 路由配置问题

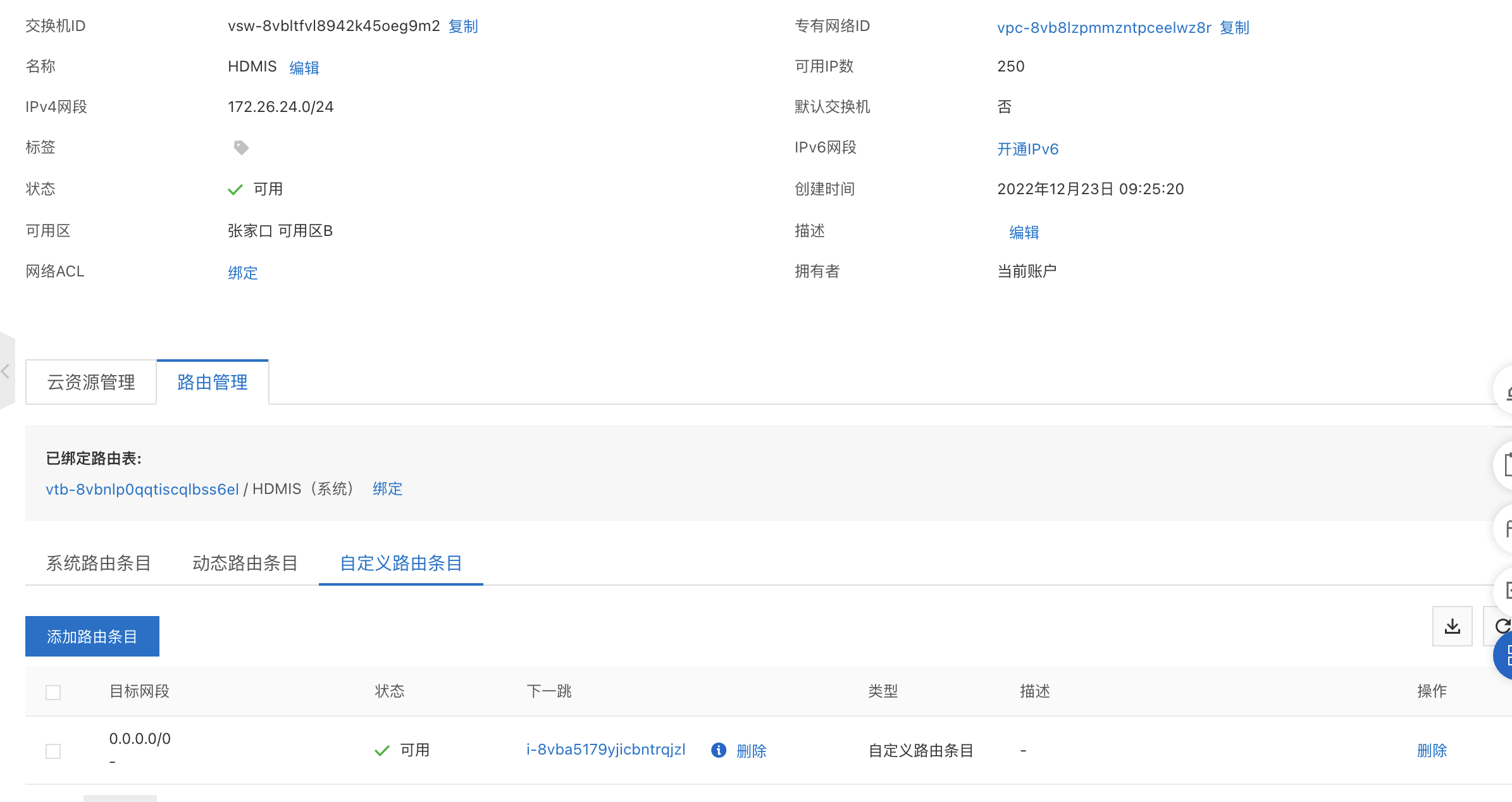

自建 SNAT 策略后，在网络访问过程中，先由客户端 ECS 发起请求，然后需要把这个请求转发到网关的 ECS 上。所以需要在 VPC 上的 VRoute 上配置相应的路由指向到这台网关的 ECS 上。如下图所示。

timestamps 的原因

根据 tcp_timestamps 选项的特性。

• 当 Server 端 tcp_tw_recycle 和 tcp_timestamps 的值都是 1 的时候，在 60 秒内检查收到数据包 TCP 选项字段中的 timestamp 值。
• 当同一个 IP 地址后来的数据包中 TCP 选项字段如果有 timestamp，且比前面的数据包中的 timestamp 小，则 Server 不做 ACK 响应。

所以会造成 Ping 正常。Telnet 端口不通的现象。并且是同个 SNAT 作用域下，部分机器能通，部分机器不通。

解决办法如下所示：

• 客户端关闭 tcp_timestamps。
• 服务端关闭 tcp_tw_recycle。

根据实际情况关闭其中一端即可，无需服务端和客户端同时关闭。

安全组的原因

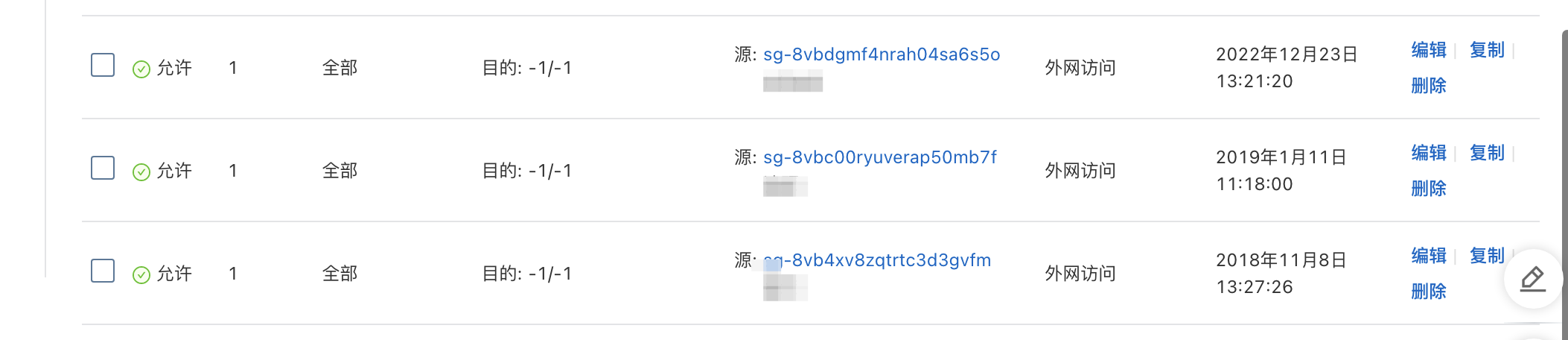

自建 SNAT 策略的网关是通过 ECS 搭建，所有客户端 ECS 的请求会到达该网关 ECS 上，所以要保证客户端 ECS 和网关 ECS 之间网络通信正常。因此在 ECS 层面，如果不在同个安全组下，需要安全组之间互相打通。如：

SNAT 网关上 iptables 的 FORWARD 链的问题

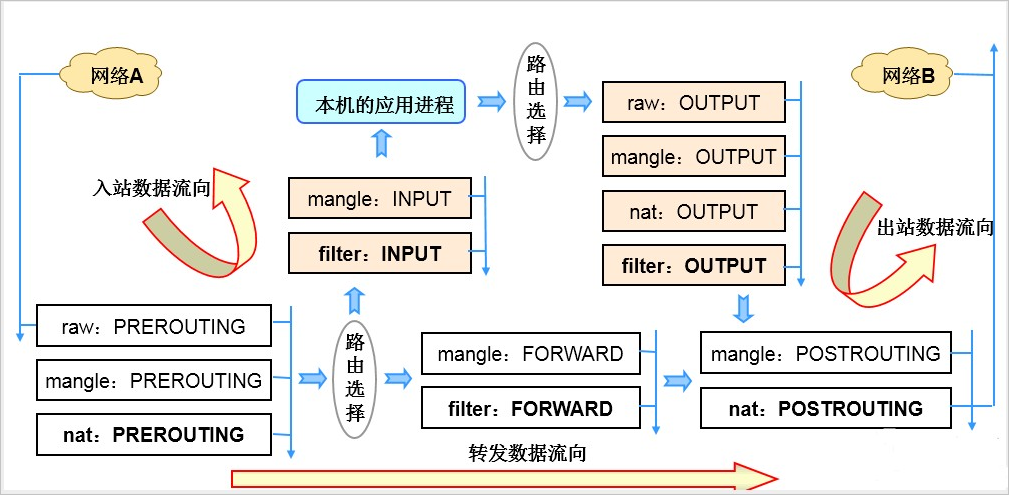

iptables 的内部的转发原理，如下图所示。

根据该图可得如下结论：

• 当一个数据包进入网卡时，数据包首先进入 PREROUTING 链，在 PREROUTING 链中可以修改数据包的目的 IP，然后内核的路由模块根据数据包目的 IP 以及内核中的路由表判断是否需要转送出去。
• 如果数据包的目的 IP 是本机的网口 IP，数据包就会到达 INPUT 链。数据包到达 INPUT 链后，任何进程都会收到它。
• 本机上运行的程序也可以发送数据包，这些数据包经过 OUTPUT 链，然后到达 POSTROTING 链输出。
• 如果数据包的目的 IP 地址不在当前子网中，且内核允许转发，数据包就会向右移动，经过 FORWARD 链，然后到达 POSTROUTING 链输出。

所以在网关上的 iptales 的 FORWARD 链尽量默认允许访问。

MTU 的问题

在某些情况下，如果客户端 ECS 和网关 ECS 对 MTU 设置不同，也可能会出现网络不通的情况。所以请保证两端 MTU 的值一致。

适用于

• VPC 专有网络
