1背景
本次项目将在某鞋业购买的阿里云清单上面的ECS服务器上面部署tomcat的系统应用环境,并采用阿里云上的RDS、OSS、SLB等技术来实现高可用的系统架构。2上云后的系统架构
2.1架构描述:

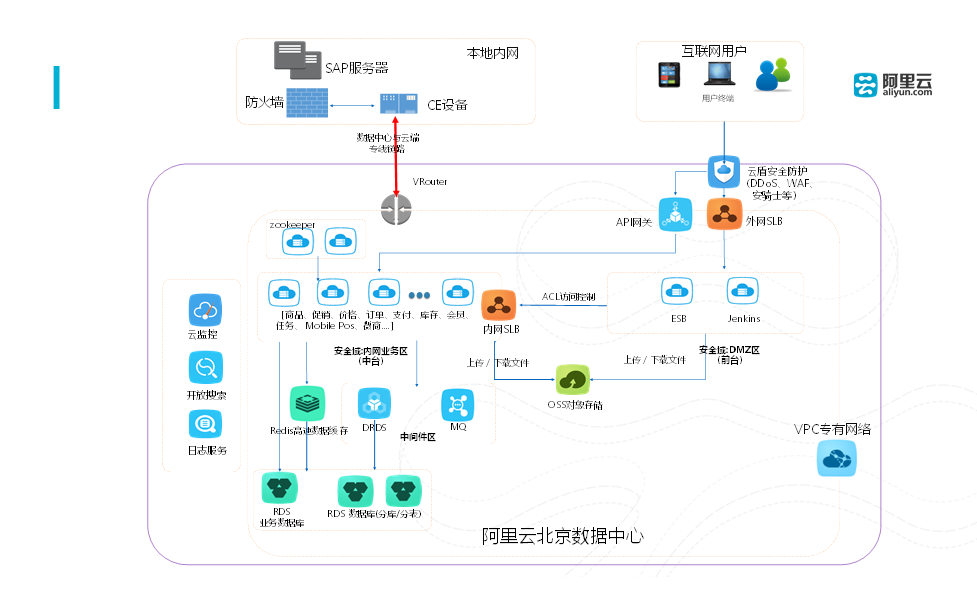

1. 使用阿里云的VPC服务，在VPC内部建立建议1个VPC和2个虚拟交换机，分别提供给业务系统和SLB使用； 2. 前端使用专有网络的SLB负载均衡（SLB提供的转发策略），将外部访问分发到VPC内的有内网应用的tomcat服务器上； 3. 相同的业务模块采用不同的ECS避免服务器单点故障，也为将来大流量访问的横向扩展在架构上打下基础； 4. 数据库采用高可用高安全的RDS云数据库，选择MySQL5.6数据库； 5. 采用消息队列MQ实现内部消息通讯； 6. 采用API网关、CDN和log service技术实现应用网关安全和网站加速。 ## 2.2系统架构图:
# 3 实施内容
## 3.1 创建VPC网络：
使用阿里云的VPC服务，在VPC内部建立二个虚拟交换机，将各个tomcat业务系统部署在同一个虚拟交换机内。
3.2 创建专有网络SLB负载均衡：
前端使用专有网络的SLB负载均衡，将某鞋业业务系统的外部访问分发到VPC内的对应的tomcat系统上,详细SLB请见资源清单列表。3.3 创建专有网络RDS数据库：
使用阿里云的RDS服务，在VPC内部建立5个生产系统数据库，为某鞋业业务系统提供数据库服务,详细RDS数据库列表可参见资源清单列表。3.4 tomcat实施部署：

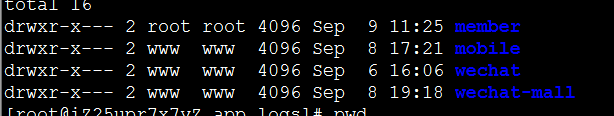

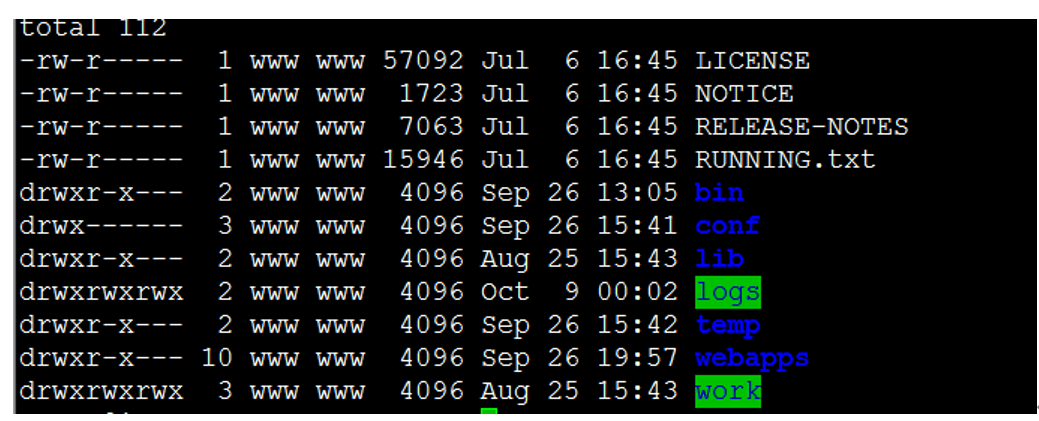

(1) tomcat部署路径： Tomcat部署在/data/tomcat下，详细路径如下：
3.5 创建API网关、CDN和log service：
将在验证和测试后正式部署生产环境。3.6 搭建gitlab服务
在测试环境搭建gitlab 服务器，为天创全渠道项目涉及到的各个应用模块，提供分布式源代码版本控制服务。3.6.1 gitlab实施部署
3.6.1.1 gitlab安装介质
见https://about.gitlab.com/downloads/#centos7
3.6.1.2 gitlab部署情况
测试环境的ECS：xx.xx.xx.xx。

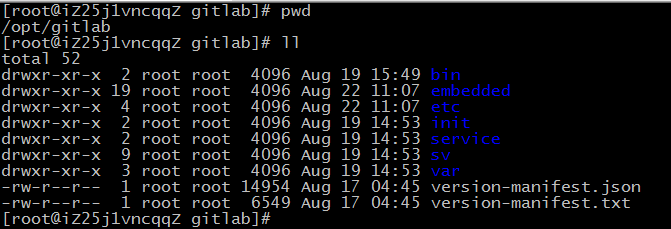

部署路径：/opt/gitlab
详细路径如下：
其中bin目录为执行目录，包括gitlab的可执行脚本如gitlab-ctl、gitlab-psql等
embedded目录为gitlab内嵌的web服务器、postgresql数据库等后台服务
service、sv、init是gitlab相关后台服务目录
etc是配置文件目录
var是临时文件目录
gitlab配置文件，见：/etc/gitlab/gitlab.rb。配置文件说明，可参考：
https://gitlab.com/gitlab-org/omnibus-gitlab/blob/master/README.md
3.6.1.3 gitlab常用命令
1.访问内嵌的postgresql数据库
gitlab-psql -d gitlabhq_production
2.查看gitlab后台服务运行情况
gitlab-ctl status
3.启动gitlab后台服务
gitlab-ctl start
4.停止gitlab后台服务
gitlab-ctl stop
5.重启gitlab后台服务
gitlab-ctl restart
6.修改配置文件后，重新配置gitlab后台服务
gitlab-ctl reconfigure
4.6.1.4 gitlab访问地址

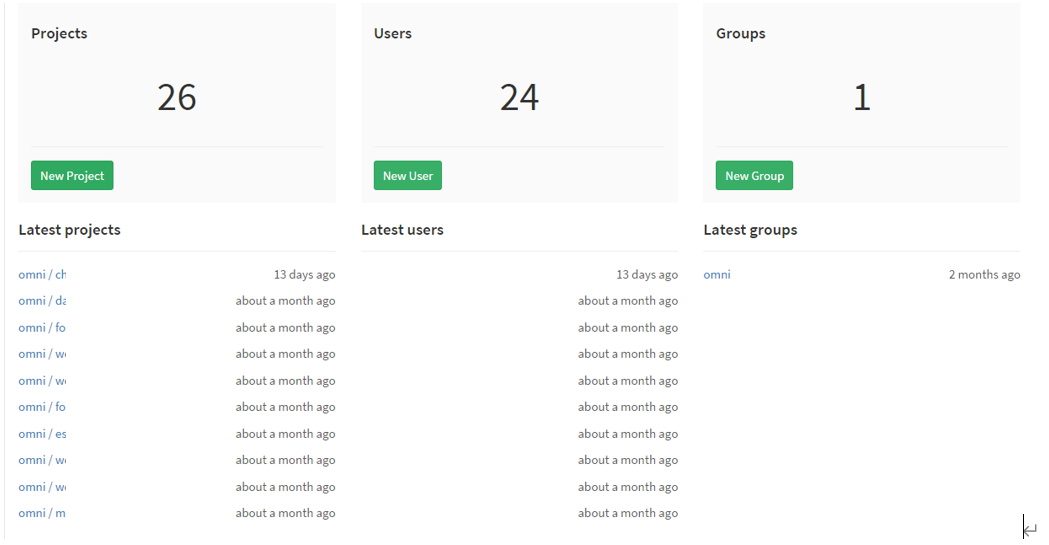

如上图，目前gitlab服务，已服务1个项目组、24个用户、26个项目。
3.7 搭建jenkins服务
在测试环境搭建jenkins 服务器，为天创全渠道项目涉及到的各个应用模块，提供持续构建、打包、部署到测试环境的服务。 在生产环境搭建jenkins 服务器，为天创全渠道项目涉及到的各个应用模块，提供部署到生产环境的服务。3.7.1 测试环境jenkins实施部署
3.7.1.1 jenkins安装介质
见http://pkg.jenkins-ci.org/redhat-stable/
3.7.1.2 jenkins部署情况
测试环境的ECS：xx.xx.xx.xx。
部署路径: /data/jenkins
jenkins主目录:/data/jenkins/.jenkins
jenkins配置文件：/etc/sysconfig/jenkins
maven安装目录：/data/jenkins/apache-maven-3.3.9
m2 主目录：/data/jenkins/.m2
3.7.1.3 jenkins常用命令
1.查看jenkins服务状态
service jenkins status
2.启动jenkins服务
service jenkins start
3.停止jenkins 服务
service jenkins stop
4.重启jenkins服务
service jenkins restart
3.7.1.4 jenkins访问地址

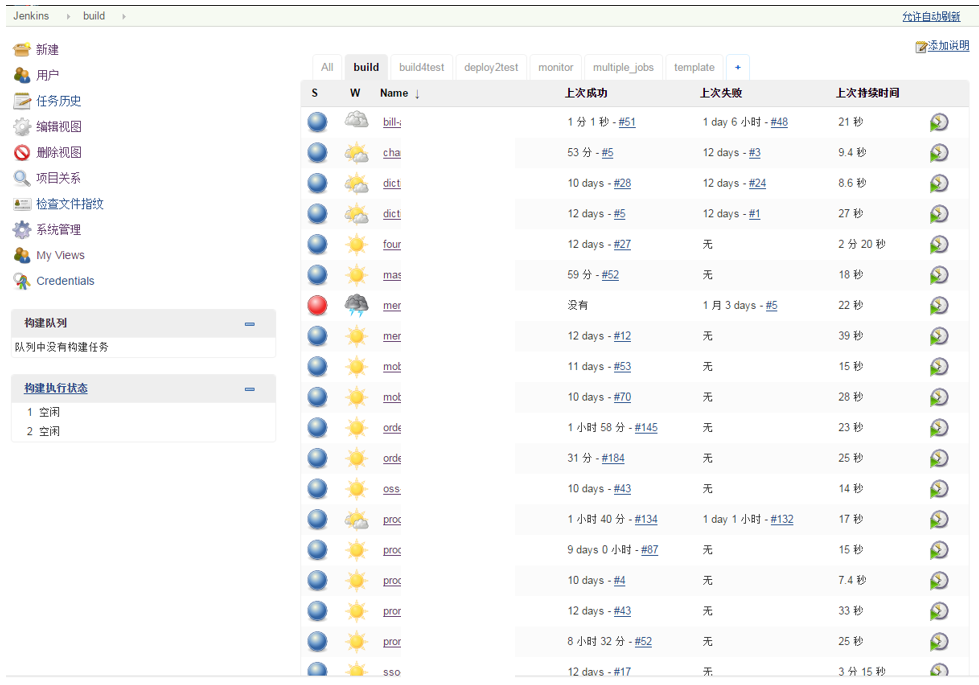

如上图，共实施了26个项目的build构建作业，其中member-admin_build因应用未开发完，暂时不需上线、持续集成。

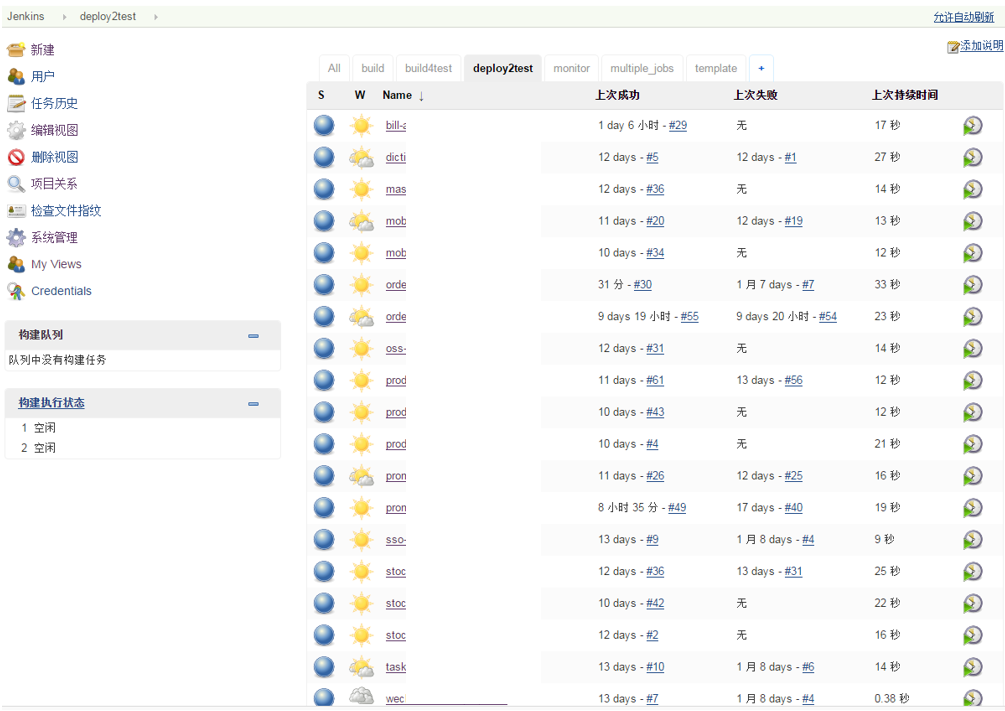

共实施了21个应用模块的deploy2test部署到测试环境的作业。
3.7.2 生产环境jenkins实施部署
3.7.2.1 jenkins安装介质
见http://pkg.jenkins-ci.org/redhat-stable/
3.7.2.2 jenkins部署情况
测试环境的ECS：xx.xx.xx.xx。
部署路径: /data/jenkins
jenkins主目录:/data/jenkins/.jenkins
jenkins配置文件：/etc/sysconfig/jenkins
3.7.2.3 jenkins常用命令
1.查看jenkins服务状态
service jenkins status
2.启动jenkins服务
service jenkins start
3.停止jenkins 服务
service jenkins stop
4.重启jenkins服务
service jenkins restart
3.7.2.4 jenkins访问地址

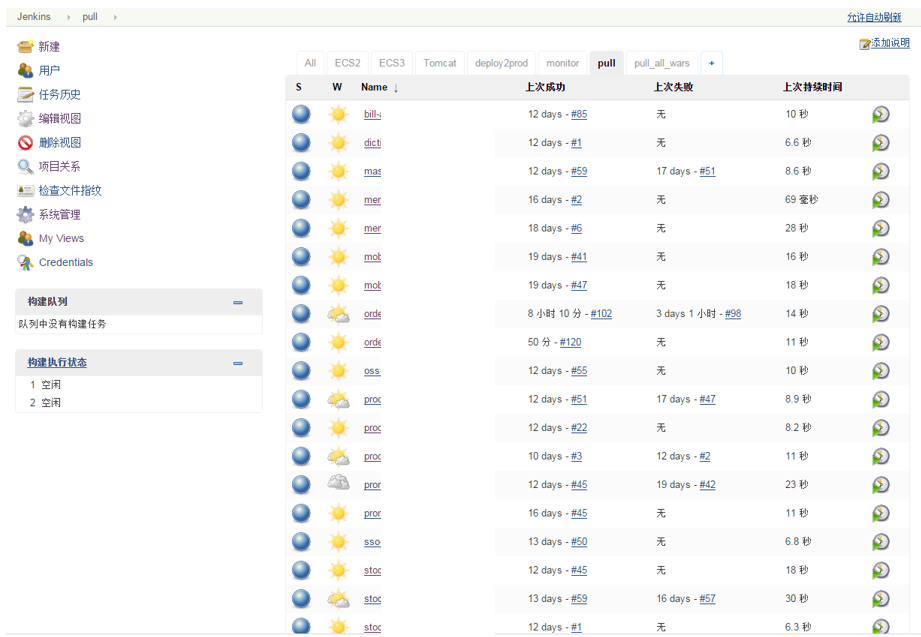

如上图，共实施了23个pull作业，从测试环境中的jenkins拉取用于生产部署的应用包。
如上图，共实施了22个deploy2prod部署到生产环境的作业，其中member-admin_deploy2prod应用模块未开发完成，不需部署上线。

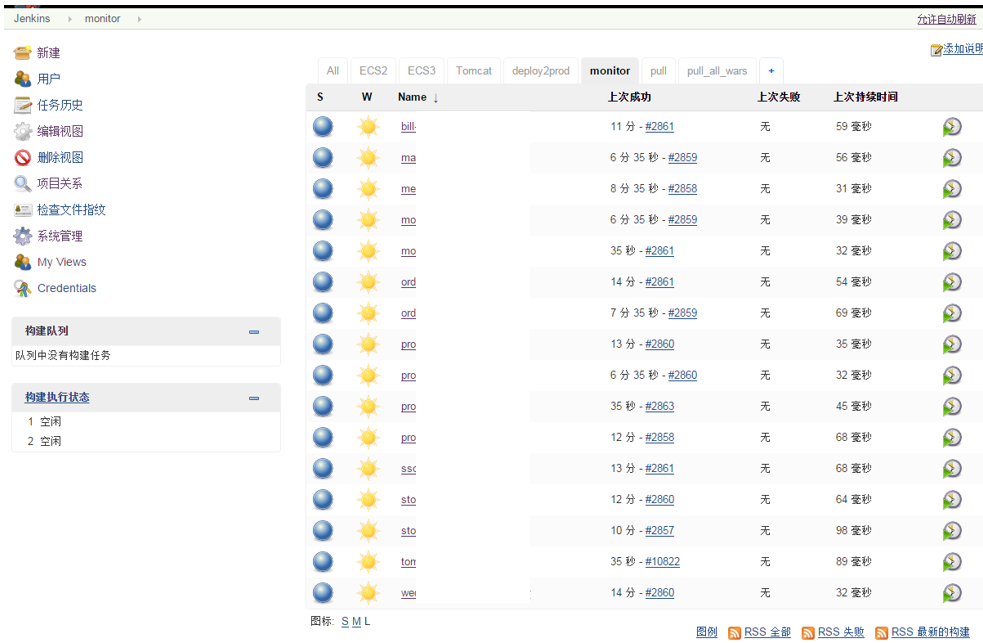

如上图，共实施了16个monitor站点监控作业，用于监控内网应用的http服务的可用性。
3.8 创建opensearch服务
OpenSearch基于阿里巴巴自主研发的大规模分布式搜索引擎平台，该平台承载了阿里巴巴全部主要搜索业务，包括淘宝、天猫、一淘、1688、 ICBU、神马搜索等业务。OpenSearch以平台服务化的形式，将专业搜索技术简单化、低门槛化和低成本化，让搜索引擎技术不再成为业务瓶 颈，以低成本实现产品搜索功能并快速迭代。主要包括包括： 1. 创建应用。 一个应用可以理解为一个独立的搜索服务，简单理解就是一个搜索框。OpenSearch是结构化的搜索服务，我们需要定义表的结构，这里的字段一般是要用来查询、过滤、统计、展示的字段，其他无关字段无需进入OpenSearch中。 2. 数据上传。 这里有两种选择，一种是后续通过API/SDK方式上传，一种是通过数据源的方式导入，目前支持RDS\ODPS\OSS。 3. 搜索结果排序。 搜索引擎找到查询数据后，会对查询到的文档进行排序，并按照排序后的顺序返回给用户，用户可以采用翻页的方式来进行数据展示。目前OpenSearch支持sort多维排序，目前系统提供了两轮的排序规则：粗排与精排。 4. 搜索结果展示。 可以配置片段个数、片段长度以及片段连接符，片段选取跟查询词有关，通常选取关键词所在的一个或者多个句子。而且提供了飘红功能，用来做查询词的高亮显示。 5. 查询分析。 查询分析主要是为了做查询优化的，为了深度解析查询词意图，并智能改写。 6. 搜索。 系统提供了丰富的搜索语法：查询、过滤、统计、排序、打散等。 7. 数据统计。 应用的访问PV、文档数的运营数据指标都可以通过数据统计来展示，方便随时掌握应用变化情况。 OpenSearch对于数据源OSS/ODPS/RDS都是支持自动同步，最终实现方案要根据某鞋业需求输出。
